Всем привет!

Как и обещал выкладываю фотки фрезеровки сережек "Конго" внешний диаметр 38мм

В металле каждая серьга состоит из двух половинок соединенных внизу шарниром.
Каждая из половинок состоит ещё из двух половинок. Это для того, чтобы можно было сделать серьги пустотелыми.
Сразу хочу оговориться, что фотографировал только пока резал первую восковку, которая получилась бракованой (она и сфотографирована в конце). Фотографий других "половинок" нет и не будет. Но думаю и так все понятно.

1) берется (или отливается из медленно переплавленных рамок) восковой цилиндр диаметром 50. Протачивается на токарном станке до диаметра 44мм (я использовал для этого токарный станок Т-28). При этом стачивается верхний слой на котором могут попадаться пузырьки воздуха.
2) проточенная болванка разрезается пополам ВДОЛЬ! Тем самым мы получили две ПОЧТИ половинки цилиндра. Почему "почти" - потомучто разрез пилой имеет толщину около 1-2мм. Тоесть высота половинки = (44-2)/2 = 21мм
3) далее зажимаем в патрон 4й оси цилиндр 20мм. И торцуем его на Стриже. Команда Z11, затем Z0A5000
4) снимаем патрон вместе с заготовкой. Прочерчиваем линию через центр. Затем вторую на 1мм выше центра.
5) Припаиваем "почтиполовинку" так, чтобы её край совпадал со второй линией.

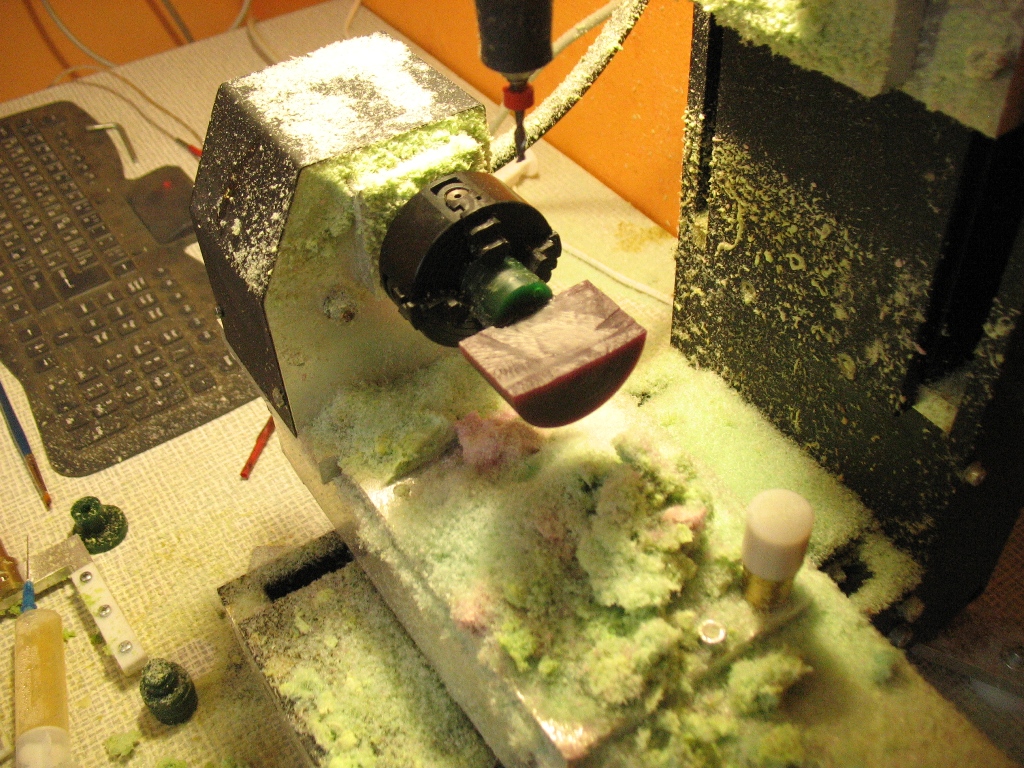

6) Нехитрыми манипуляциями, которые итак все знают выставляем заготовку так, чтобы плоская поверхность была паралельна столу.

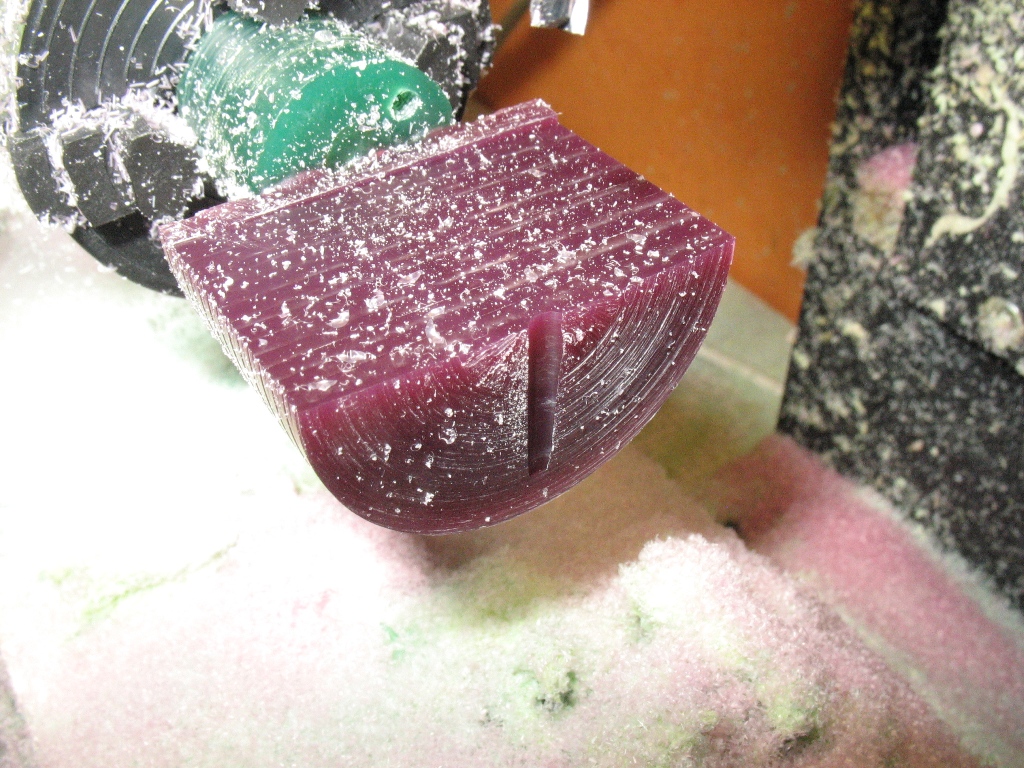

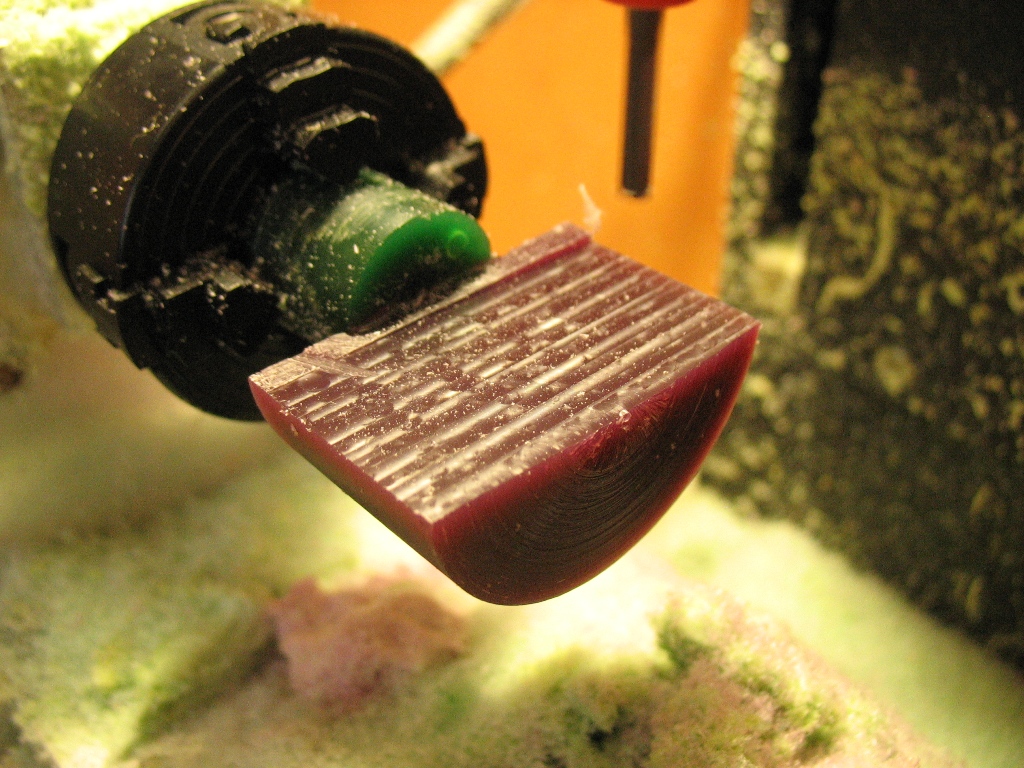

7) ровняем плоскость.

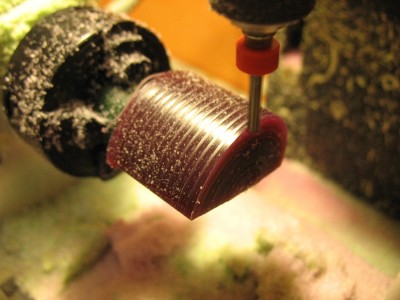

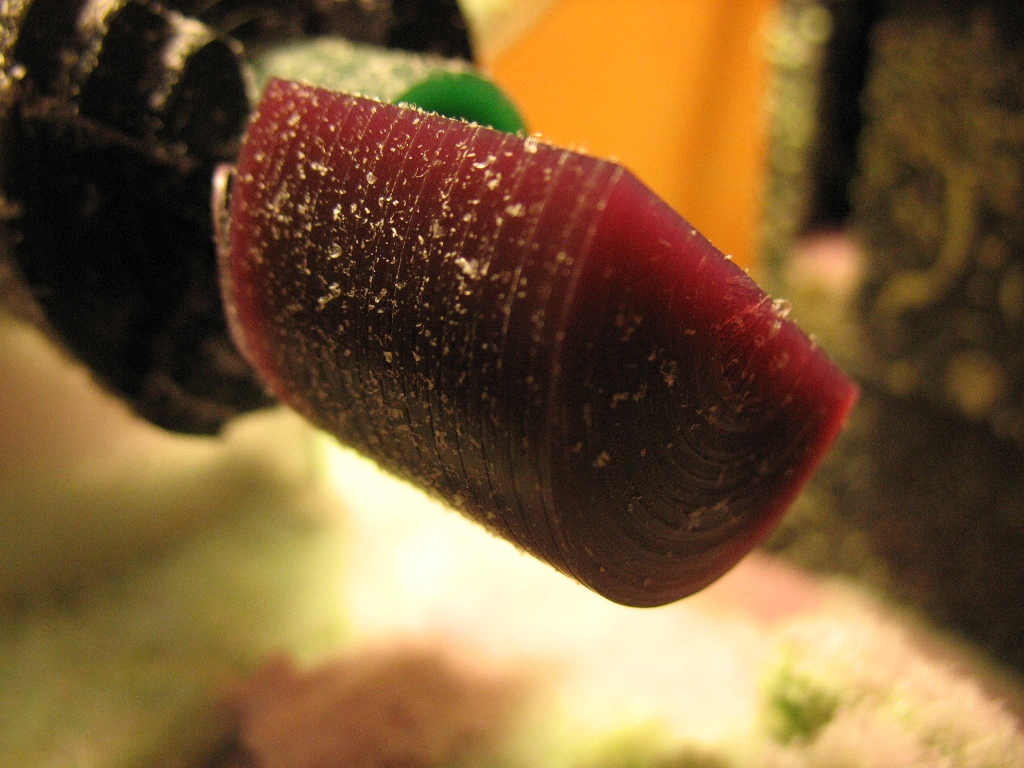

8) "обтачиваем" цилиндрическую поверхность до радиуса 19,2 - Z19.2 (рабочий диаметр 19 +0.2 припуск)
9) Далее делаем "заметку". Поясню: нам нужно расточить отверстие до диаметра 15.8мм. Даем команду Z-15.6 - получаем засечку на торце. В дальнейшем мы будем растачивать заготовку до тех пор, пока не исчезнет засечка.

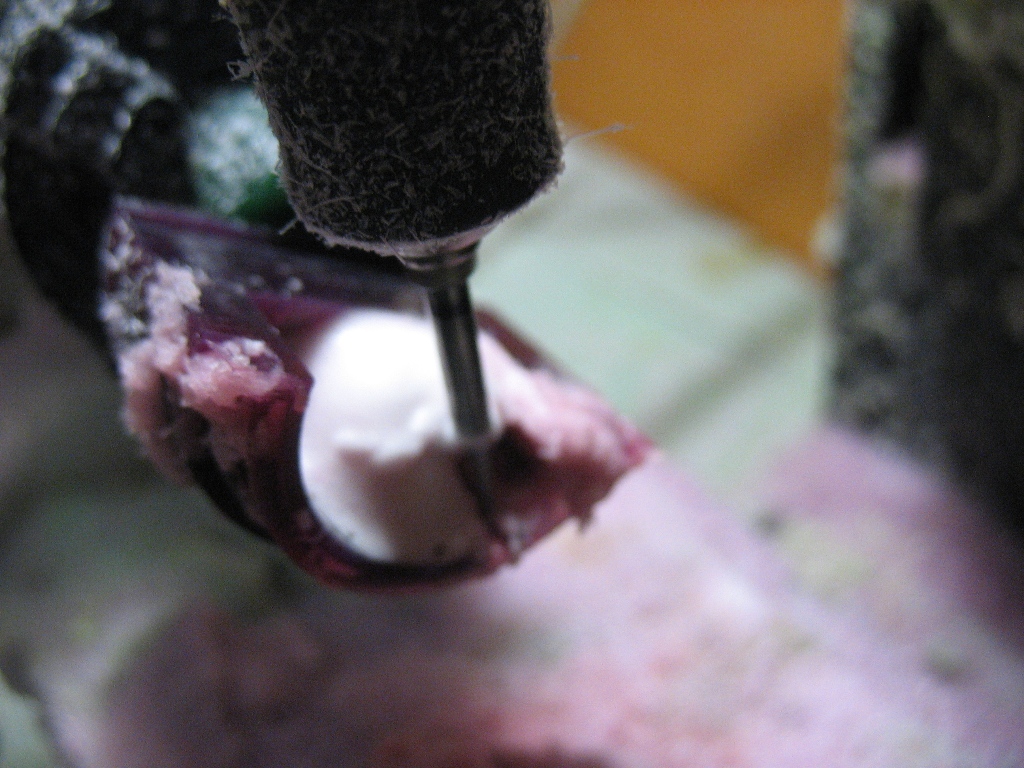

10) поворачиваем шпиндель на 90 градусов. Подводим фрезу приблизительно в 0 по Z (но не обнуляем!) подводим фрезу к торцу заготовки и обнуляем X. далее идет приблизительно такая команда:
Y1
X-13A5000
X0
Y2
X-13A0
...
...
Y14
X-13A5000
X0
Y14.3
X-13A0
X0
Z50

Последние значения игрека надо либо расчитывать заранее (если вся программа написана и происходит автоматически), либо, если расточка производится вручную через MDI, смотрим на засечку. Как только исчезла, значит готово. Естественно, нужно быть внимательным и следить когда глубина засечки будет маленькой не давать съем по 1мм, иначе есть риск "проскочить".

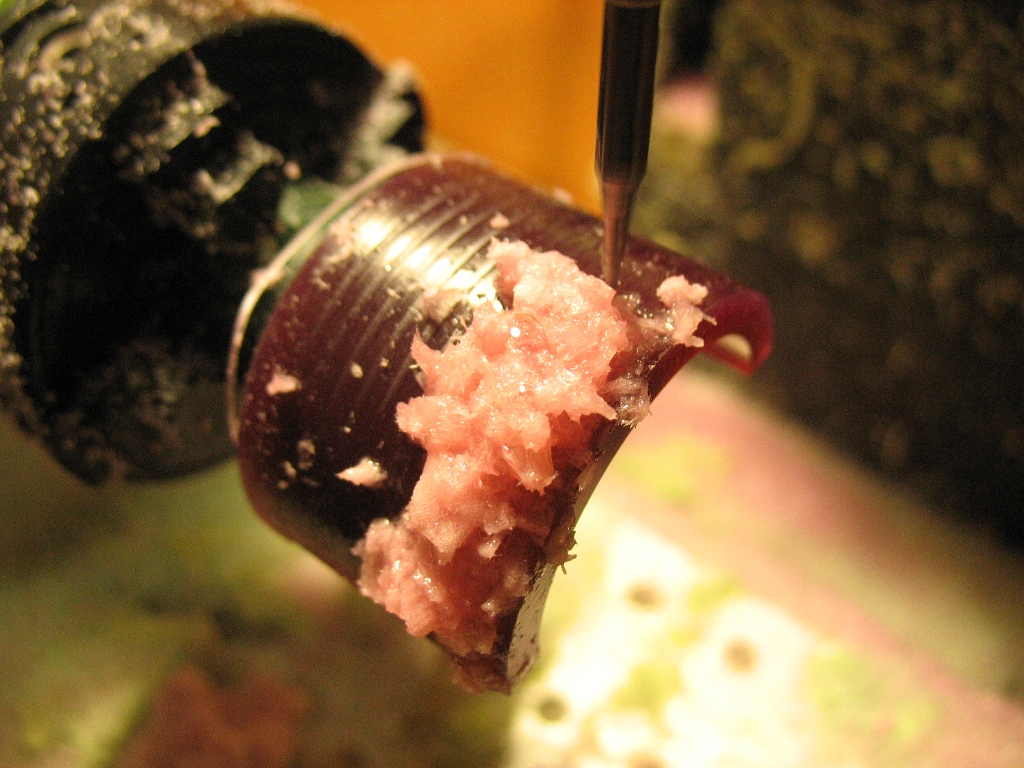

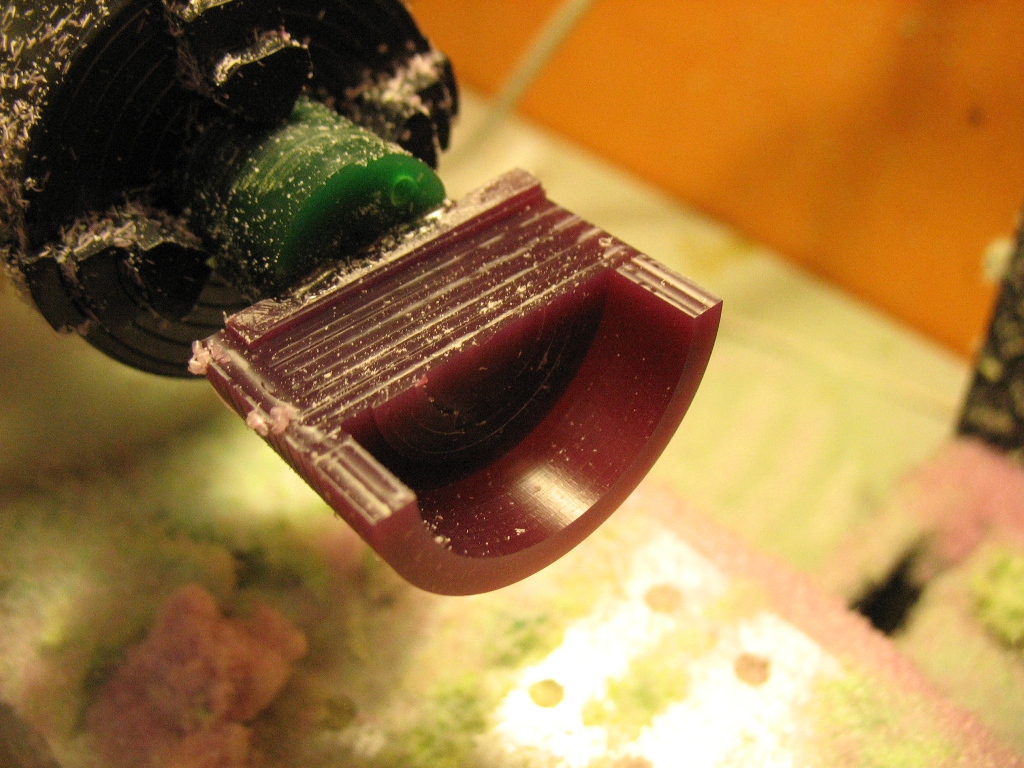

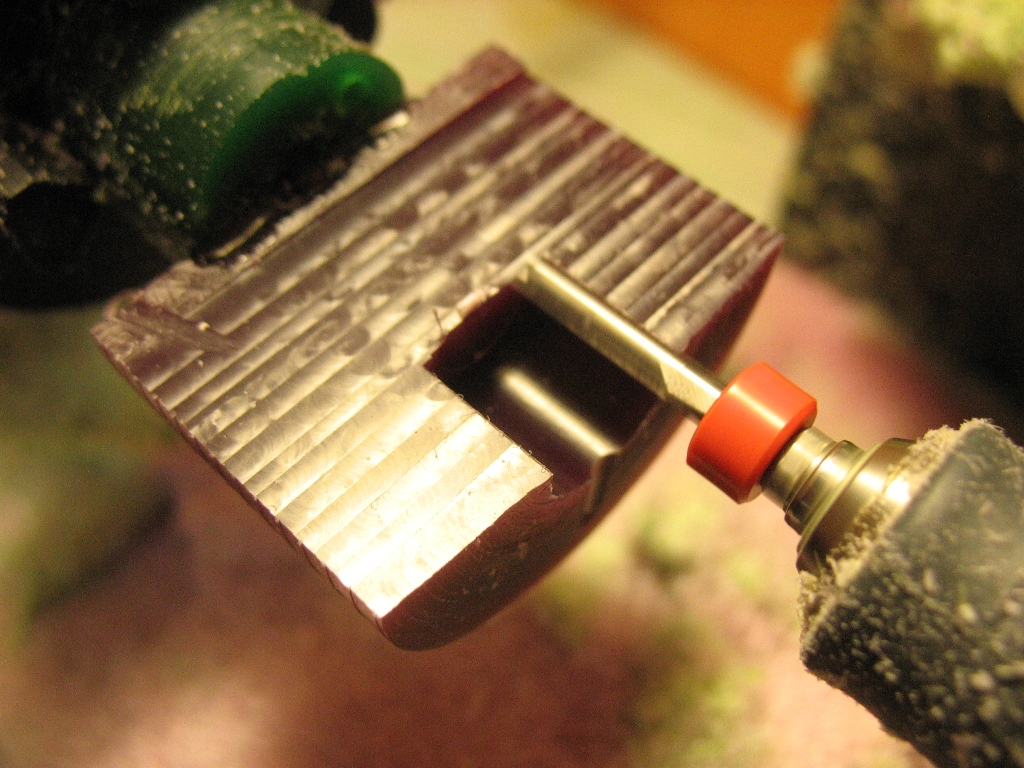

Получися вот что:

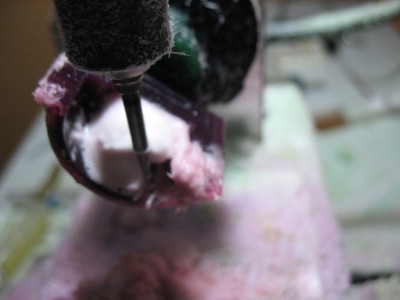

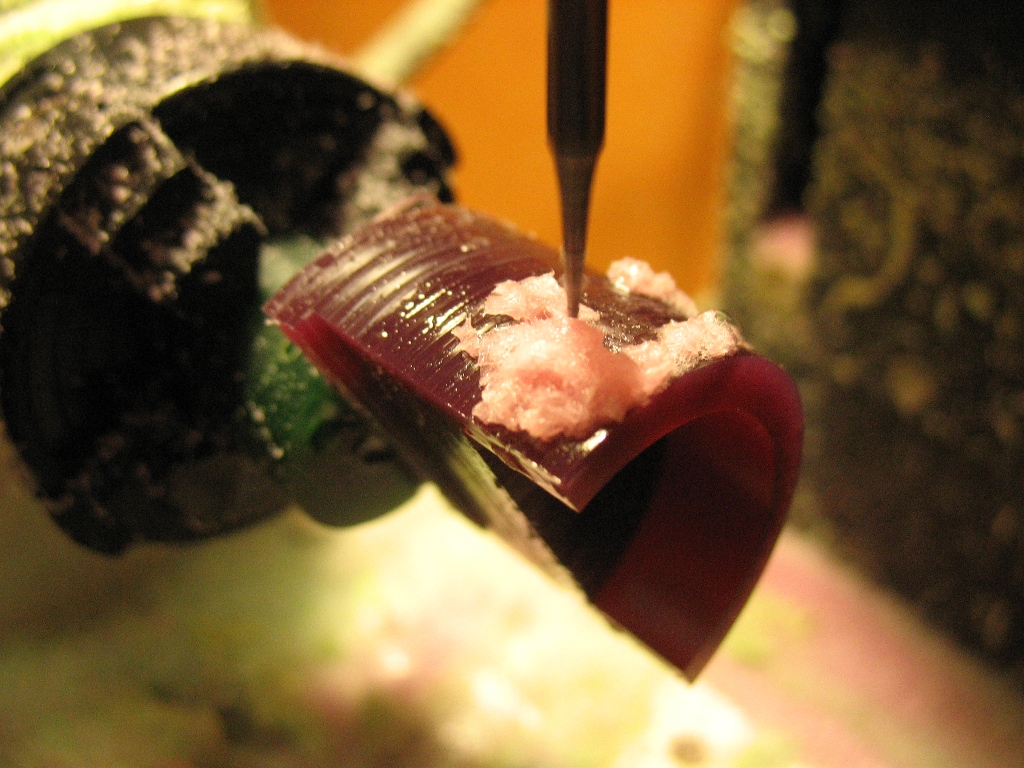

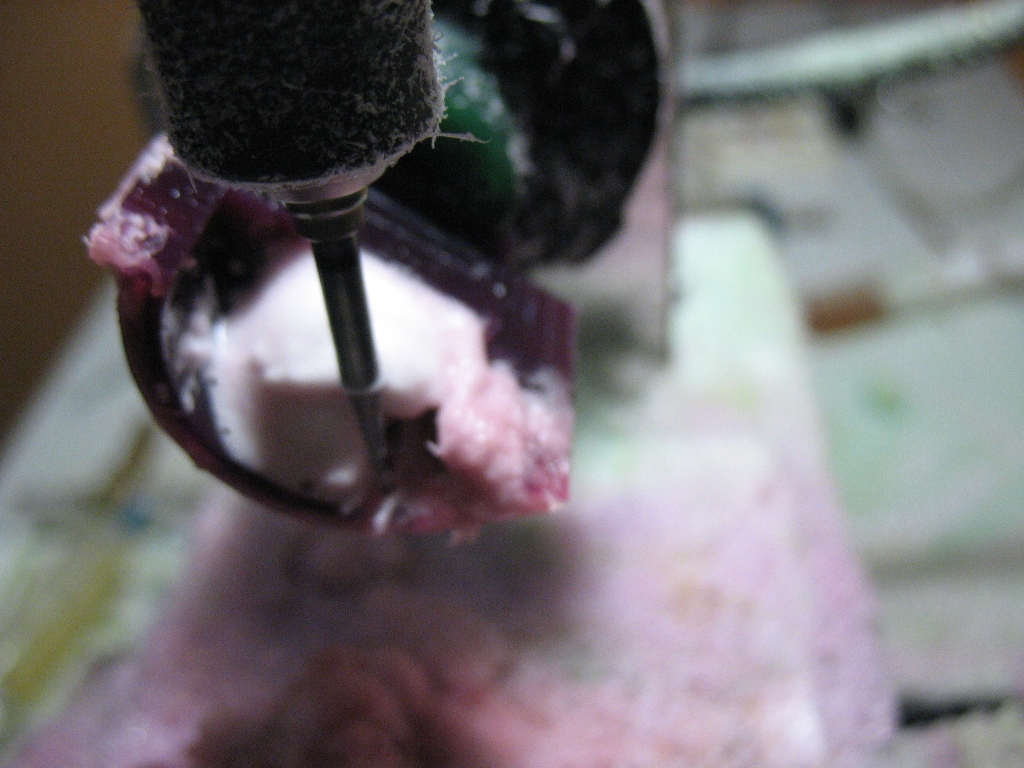

11) Дальше запускается стандартная обработка "по-кругу", с выделеным сегментом - пол окружности, чтобы лишнего не пилить

12) А в конце запускается обработка по N-сторонам, паралельным финишингом по Х. Причем лучше не выбирать это в визарде, а просто добовлять обработки с поворотом на нужный угол вручную.

Здесь надо быть придельно внимательным, т.к. при неправильно расчитаных углах шпиндель сломает заготовку. В моем случае брак заключался в том, что я слишком неглубоко расточил заготовку. И получалось, что в некоторых положениях гравер резал на всю глубину. Соответственно при движении справа-налево, гравер врезаясь в стенку заготовки довольно сильно сотрясал всю конструкцию, из-за чего получились довольно смачные "ступеньки" на стыке обработок (естественно обработки были с перехлестом.

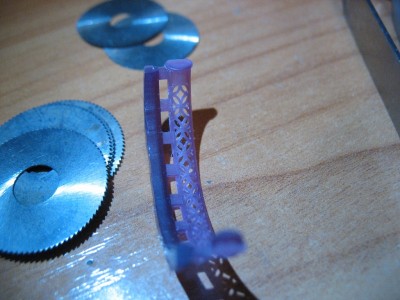

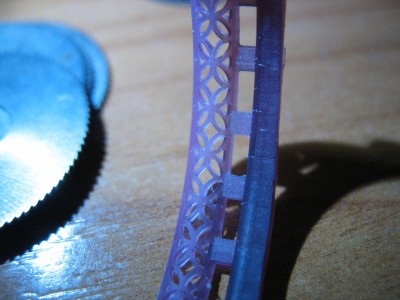

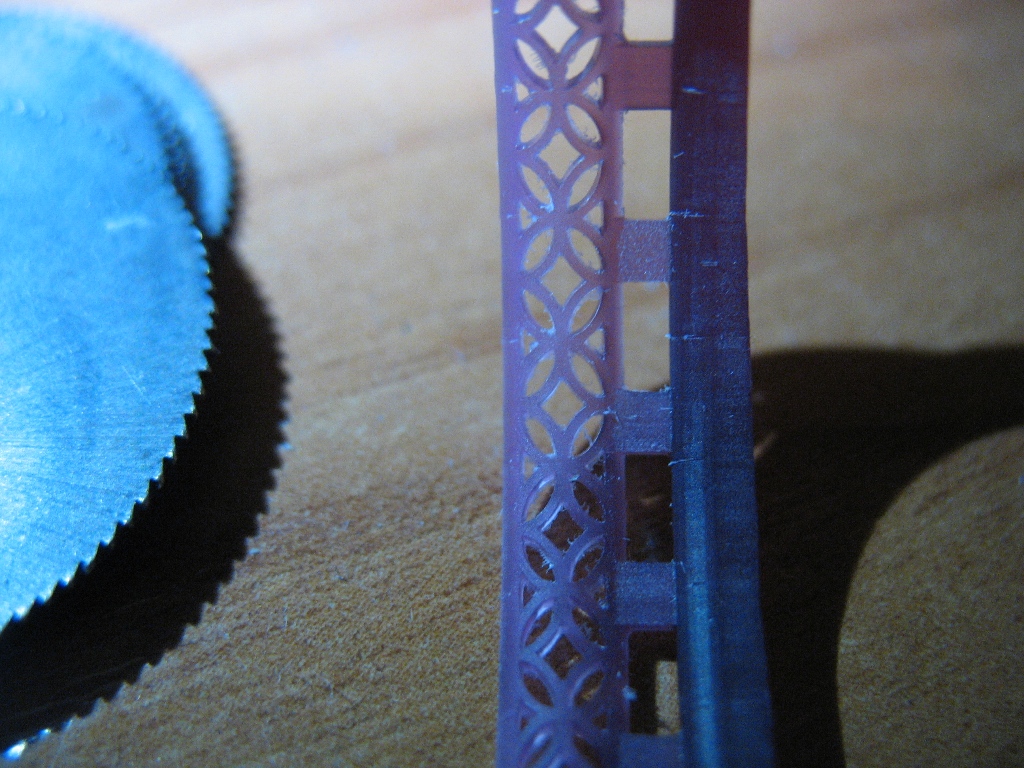

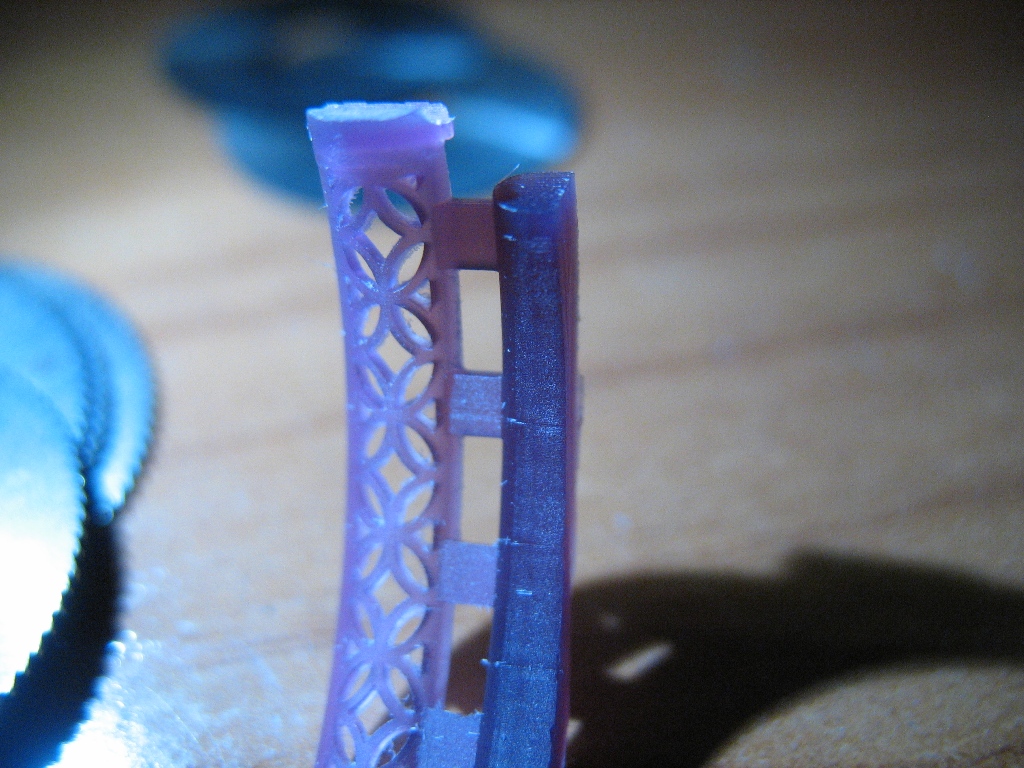

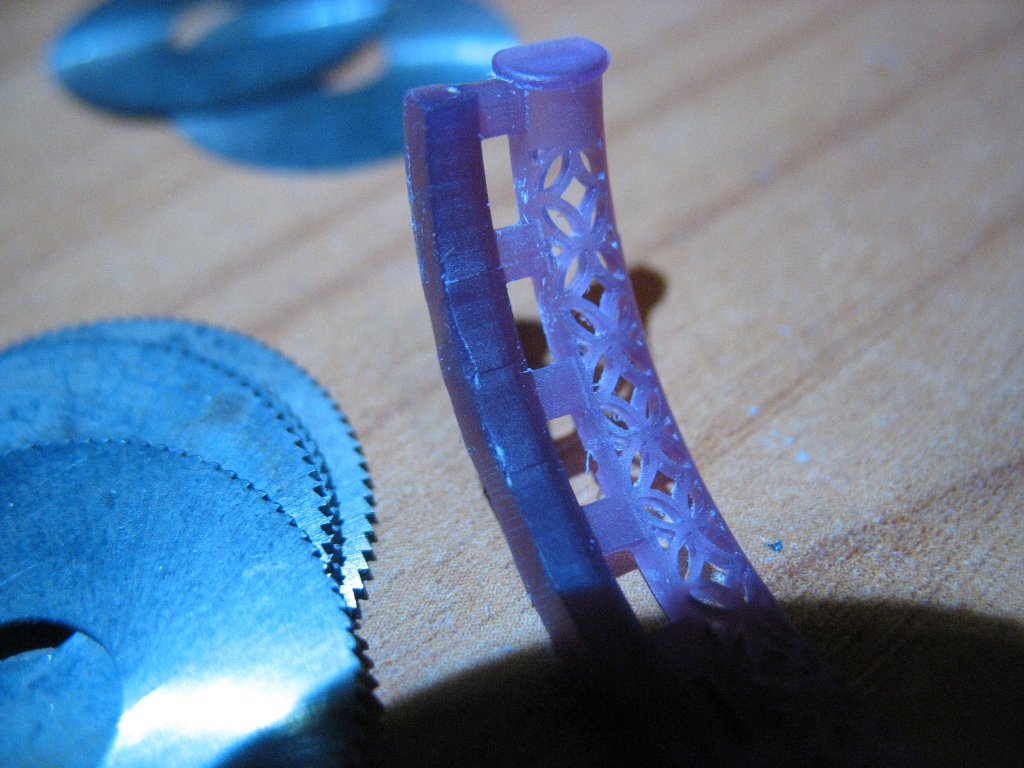

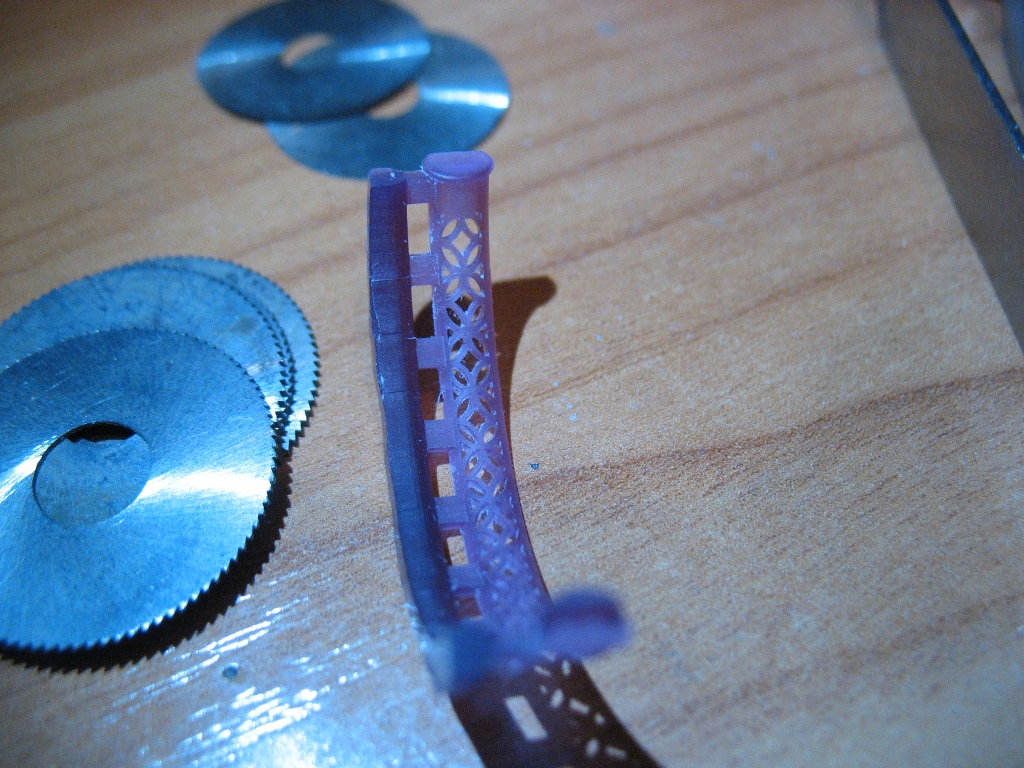

готовая восковка. Извиняюсь - не сделал фоток обратной стороны, где выборка (та обработка которая шла по-кругу)... но если приглядеться, то и так видно, что изделие тонкостенное.

ширина 4мм. толщина 0.6мм
Шуруп 0.127
Подача 500, 300 (было несколько доп обработок)
Шаг 0,02 - узор, 0.05 выборка по-кругу
Время резки шурупом 1 восковки 2часа 10мин

Время на подгтовку 1 заготовки от 40мин до 1час

P.S. Конечно и на небракованых восковках есть ступеньки на стыках обработок, но очень маленькие.

Спасибо........!!!
Очень интересная стратегия.
Просмотрел пару раз, принцип понятен, но в тонкости G-кода пока не вникал, будет время надо будет опробовать.

P.S. Интересная бы ветка получилась, если бы каждый выложил бы такие необычные стратегии и с таким подробным описанием.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Игоря поддержу)вот это действительно очень интересно)

Спасибо. Позновательно.
Вопросы по п.12: конкретно для данной модели чему равнялась N?; возможно ли ее заменить на обработку по внутреннему кругу (как?- я не знаю) или был риск столкновения со шпинделем?

to igor, Black Diamond, HovK: рад, что понравилось.

to HovK: Точное количество N сейчас не помню... где-то около 9-10 штук, набитых вручную. Почему именно вручную, а не из визарда? - потому что из визарда 10штук делили бы заготовку по 36 градусов. А вручную я могу поставить нужное мне значение. На сколько помню, первая обработка была со значением А33.5град. Перед каждой следующей обработкой заготовка поворачивалась ещё на 12 град. Сегмент выделял по игреку от Y-2 до Y2.



Вот этого я не знаю. Очень хотелось, но поломав около часу голову, понял, что ничего не получается и решил пойти путем "N-side". Заказчику были нужны восковки, а не мои ухищрения, причем срочно. Наверное, если генерить прогу в вижуалмиле, то получится... не пробовал пока... Но в ДП - не получилось - его начинает глючить. Риска столкновения со шпинделем ровно столько же как и в N-side. Если выбрать сегмент (в моем случае) от 33.5град до 146.5град, то ничего не столкнется. Правда часть будет недорезана - её всеравно придется резать как N-side.

[quote="Svirt"]готовая восковка.

Спасибо, все очень доходчиво и понятно. Много потрачено времени на подготовку и подробное описание. Вам РЕСПЕКТ. Хотелось бы посмотреть на конечный результат, если это возможно. Тема продолжает жить и это здорово.

Поддерживаю igor (Интересная бы ветка получилась, если бы каждый выложил бы такие необычные стратегии и с таким подробным описанием.)

Ждем следующих интересных стратегий.
С уважением JMAX
