Смещение по Z

Portos

SVP писал(а):

Portos писал(а):

если пропуск шага был то фреза обратно на траекторию не вернется, тут такого нет... это не пропуск шага

А где видно, что она вернулась на траекторию ?

дальше... по ходу пьесы...

igor

Portos писал(а):

igor,
проверь в визуализации в рино эти скачьки по поверхности, скорее всего они там будут.

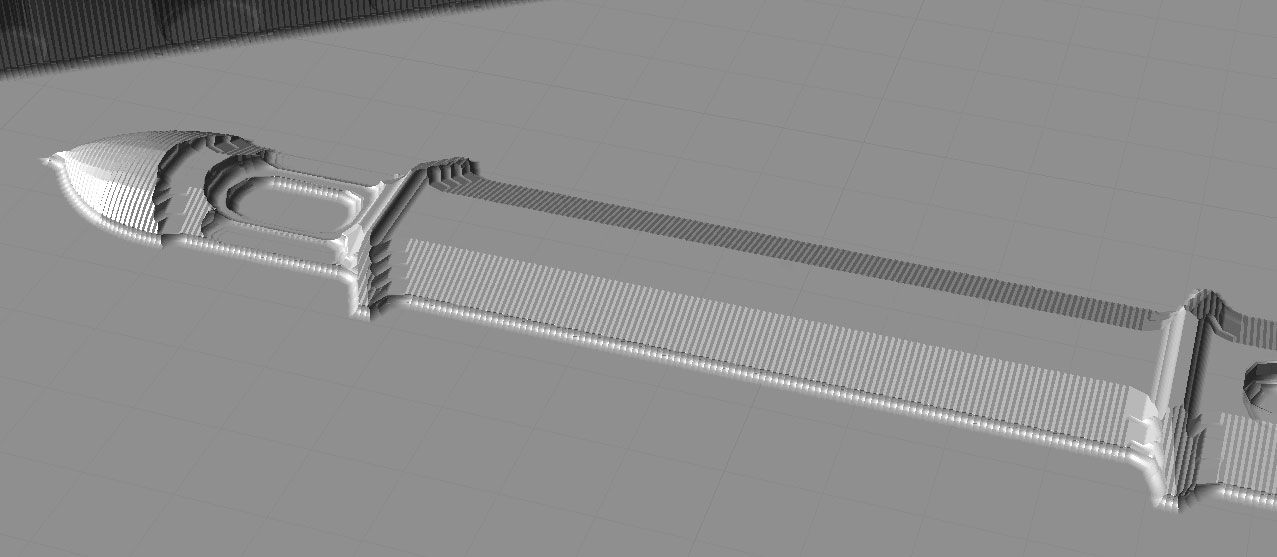

Вот попробовал визуализацию.......смотрел, вертел под разными углами, всё гладенько.
Может и правда скорость большая и теряются шаги......станок во время резки издавал иногда неприятные на слух звуки........(((
А может марафон.
Какие ещё будут предложения, может эксперемент какой провести))))

igor

Чего то тут сижу, ночью, рассуждаю сам с собой.........

Если бы шаг потерялся по Z, то наверное была бы ступенька........в низ или вверх и так бы на этой высоте Z и остался бы......ну это мои мысли.
Какие ещё варианты........марафон?

Portos

igor писал(а):

Если бы шаг потерялся по Z, то наверное была бы ступенька........в низ или вверх и так бы на этой высоте Z и остался бы.....

да, так оно и есть, при потере шага (пропуске) обратно на траекторию фреза не вернется... дальше станок будет пилить с учетом пропуска шага по той оси где он его потерял..

igor

Portos писал(а):

да, так оно и есть, при потере шага (пропуске) обратно на траекторию фреза не вернется... дальше станок будет пилить с учетом пропуска шага по той оси где он его потерял..

Вот..........значит интуиция не подвела......)))
Тогда где дальше копать...........????
В принципе, как я уже писал, не так страшны эти полоски, но может быть это первые симптомы к более серьёзной проблеме.
Пилил до этого большой крест, там был большой участок плоский, так там не было таких полосок, но там и небыло сложных форм по бокам креста.
Чё та форум замер совсем.........(((

Black Diamond

У меня такое было Игорь. Пилил 2 тарелки...на одной все было норм, на второй с задней стороны тоже было пару ступенек. Сказали, что могло быть то, что гайка по Z распресовалась...открыл..сфоткал..показал...моей гайке до износа еще долго.В проблеме так и не разобрался.Пилил дальше, все нормально...никаких ступенек. И раньше такое было...где то месяца 2 назад на одной модельке. Причину не выяснил вообщем.

SVP

Portos писал(а):

SVP писал(а):

Portos писал(а):

если пропуск шага был то фреза обратно на траекторию не вернется, тут такого нет... это не пропуск шага

А где видно, что она вернулась на траекторию ?

дальше... по ходу пьесы...

Можно "для тугих" пометить на картинке ?

Я просто довольно долго работал с оборудованием с потерей шагов, и выглядело это всё абсолютно также.
Вы ведь не можете оценить высоту плоскостей...

SVP

igor писал(а):

Может и правда скорость большая и теряются шаги......станок во время резки издавал иногда неприятные на слух звуки........(((

Проблема не факт что в скорости, скорее в ускорении.
Если есть неприятные звуки... что-то идёт не так.
Помогает или смазать, или поправить параметры.

У меня была модель, где на скорости 600 наступала такая "перегрузка", что пропускались шаги
в сумме на десятки миллиметров (!). Очень неудачный "профиль".
Бороться не стал толком, можно мач поднастроить, но будет всегда медленнее, чем сейчас.

Black Diamond

Еще чего подумал...влияют ли скачки напряжения?:)У нас тут бывает...что напряжение скачет...ну видно, как лампочка моргает прям....в этот день кстати такая фигня была..

SVP

Да что угодно может влиять. Обратной связи-то нету.
Качество электричества в общем-то самая простая причина.
Но как правило аномальные перегрузки от резонансов.
