Независимый Ювелирный Форум

Спасибо за помощь! Я рад любой информации, и простой и сложной. Когда никогда не сталкивался с ЧПУ, любая инфа полезна, это для меня сейчас как корни у дерева, есть основание(информация) и потом уже начинаеш пробовать с нее что то выжать , задавать вопросы иона все больше и больше разрастается как корни у дерева.
Вообще мне нравится ЧПУ интересно на ней работать ни то что на растишке, есть процесс творчества! И по качеству поверхности восковка даже с моим не умением и китайскими фрезами за 80р. лучше чем на перфактори при средне линзе(там их 3 для разного качества).
Ну вот как то так!
Да, может еще какие полезные форумы по ЧПУ подскажите, может я чего то пропустил. Я конечно и на других что то читаю но с данным ни в какое сравнение не идут.
Это была лирика а теперь вопрос

Как снизить скорость подачи фрезы при первом ее вхождении в воск, что бы снизить риск ее поломки при ударе об материал?

Первый блин был комом пирамидка 10 градусная 0.1 сломалась сразу же . Подача была по моему 400 а скорость шпинделя 7000, воск синий Feris.

Подача небольшая, с оборотами промахнулся, очень маленькие выставил ИМХО

Оборотов маловато, непонятно зачем было ставить меньше максимума.


Не предназначен для фрезеровки.
Еще поди и насухо резали...
Много ли восковых соплей намотало ?

_________________
хороший боцман любой обмер совершает веслом.

а зачем снижать скорость?Скорость наоборот нужно повысить при вхождении фрезы в воск...тогда фреза не завязнет.как зашла в воск и поехала, можно снизить скорость до той, на которой будет резаться модель:)

Пирамидки очень хрупкие)Но тьфу тьфу тьфу...я ими резал и все целые остались)Были люди, которые подсказали)Скорость тогда была 20000 оборотов. И еще..пирамидки очень хилые на заглубление..поэтому без черновых проходов их вообще лучше не трогать.я пирамидку больше 1-1.5 мм никогда не заглублял. А потом с ними надоело и я шурупы взял...они намного крепче. А пирамидками я воск из рамки выпиливаю)В бормашинку вставляю и на макс. оборотах выпиливаю. Как по маслу...и никаких лобзиков не надо(этот способ тож подсказали)А насчет воска...обычно из синего вручную тока лепят...он не подходит для фрезеровки.я использую зеленый..

Не знаю какие проблемы с стойкостью пирамидок.
Некогда я переломал штук 10(были проблемы со скоростью вращения шпинделя на предыдущем станке).
Обычно 100 часов работы и более выдерживали.
Шуруп сломался на том-же станке часов за 5-10.

Во всех случаях отламывается самый кончик. Что как-бы намекает, что заглубление само по себе не очень важно.
Если мотор шпинделя тянет.

Обычно СОЖ помогает решить большинство проблем.

_________________
хороший боцман любой обмер совершает веслом.

Есть несколько способов, вот самый простой и эффективный.
По направлению резки делаешь плавный спуск к заготовке. Фреза постепенно уходит.
На 9-10к оборотах 7-градусная спокойно таким образом снимает 6мм без всякой черновой.

В ДП вообще скорость при вертикальном перемещении автоматом падает на 50 процентов, можно выставить и побольше. В арткаме есть т.н. "наклонное" врезание - фреза входит по вертикали зигзагом, на маленькой скорости, постепенно снимая материал для первого прохода.

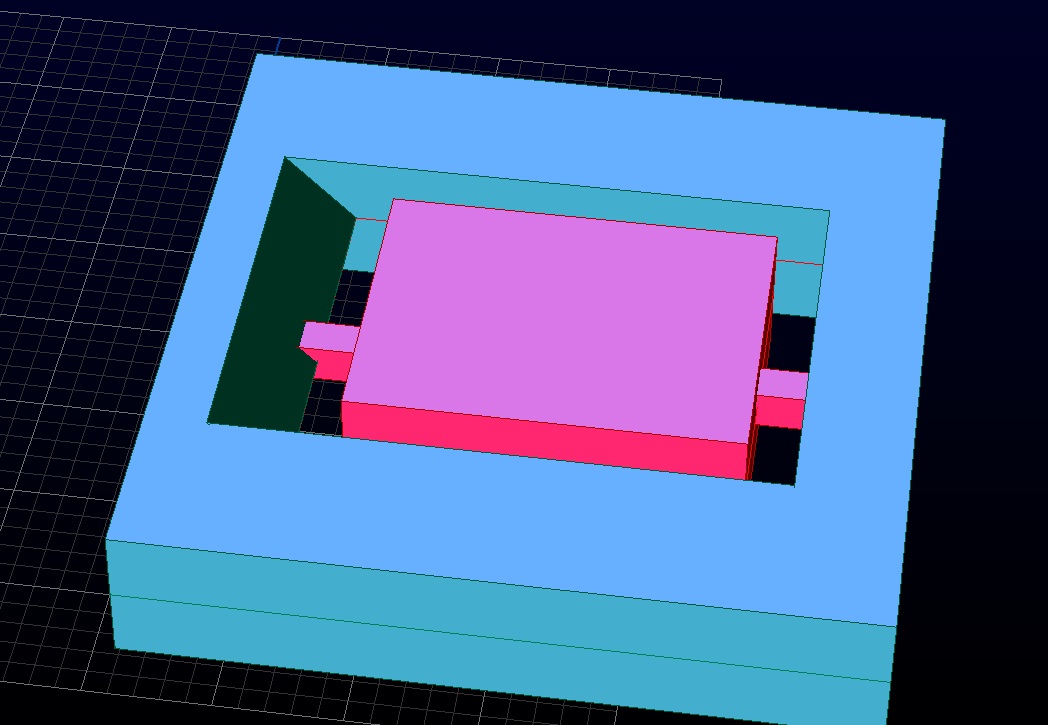

Кроме того, всегда можно пройтись по контуру черновой фрезой, нагрузка на чистовую обработку упадет в разы. Ну черновая, с припуском так в 0,5мм

Я конечно может что то не правильно написал про воск, но вырезал модельку без проблем, ничего не прилипало и тем более не наматывало. Обороты 15000 подача 400.
Вот фото модели и воска:

Я такой метод тоже предполагал делать. Я когда модель "свободы" резал, обратил внимание что когда фреза начинает резать круг то из-за ее угла в 10 градусов она начинает по чуть чуть врезаться в воск. Глубина этой модели 3.5 мм вырезал и фрезу не сломал.

Вы можете продолжать пользоваться воском для ручной обработки. Дело ваше.

_________________
хороший боцман любой обмер совершает веслом.
