Неверно выставлена высота по Z.

_________________
хороший боцман любой обмер совершает веслом.

Здравствуйте!После базирования по X и Y.Y+31.1025,Z+24.5831.После базирования по оси Z,данные в таблице остались прежними.Потом перемищаю фрезу в середину пластины восковой,обнуляю X.Включаю программу по казанской,лицевая сторона вырезается идеальна.Потом поворот на 180 и фреза опять по воздуху режет вторую сторону.Что опять не правильно делаю?Может кто нибудь по скайпу объяснит по шагово,буду очень благодарен.Зарание большое спасибо всем за понимание.

После базирования по Х и У, необходимо выставить "Ноль" фрезы по оси Z.
Для этого необходимо:
1. опустить в ручном режиме фрезу в датчик, немного не доходя до контактной площадки.
2. Нажать кнопку "Автоноль инструмента". При этом отработает скрипт- фреза опустится до контакта с датчиком и поднимется на безопасную высоту. Если станок оборудован ручной регулировкой оборотов шпинделя, то необходимо вручную поднять фрезу по Z на безопасную высоту!
3. Нажимаете кнопку "G0 XY-0" , фреза уходит в нулевые координаты станка.
4. Выбираете положение нуля по Х и обнуляете эту ось кнопкой "Zero X".
5. Можно начинать резку.

Выделенное, для моего скринсета, и станка не так. У меня не происходит автоподъем и принятие базы автоматом.
И если после нажатия на кнопку "Автоноль инструмента" сделать


То крах неминуем.

Я к чему... все станки с немного разным интерфейсом. Он меняется, развивается итп. Поэтому будьте аккуратны.

_________________
хороший боцман любой обмер совершает веслом.

Справедливое замечание,я внёс дополнения в алгоритм.
Данный алгоритм относится к станкам оборудованым автоматическим шпинделем, где скорость вращения задаётся программно.
З.Ы.У нас станок с ручной регулировкой скорости шпинделя. Новый скринсет прекрасно работает, только скорость для базирования (примерно 3000 об/мин) надо выставлять вручную перед выполнением базирования.

Я их (скринсетов) видел примерно столько, сколько разных стрижей.
И минимум три.
Т.е. в общем случае, надо проконтролировать подъем на безопасную высоту визуально.
Хотя бы первый раз. Хуже не будет .

С новым скринсетом у меня были какие-то вопросы-проблемы, не помню уже.
Пока работаю в старом. Но в целом... новый конечно попроще для начинающих.
Меня огорчает только то, что погрешность не видно вообще, я хоть вижу насколько
что "убежало" и в случае неадекватных величин начну искать проблему.

_________________
хороший боцман любой обмер совершает веслом.

Для не новичков тоже удобно, проверено.
А для проверки на сколько убежало и настройки смещений, есть другая закладка - "Setting Alt6".
Лично мне 6-ой скринсет понравился, с ним сейчас и работаю.

фреза вставленная наоборот в цангу, уходит очень глубоко при базировании по xy.прямо продавливает пружину в низ,софтлимит не загорается Я наверное сбил настройки станка,из-за своей неопотности.Что посоветуете?Может Леониду позвонить?

Возьми кусок провода и замкни датчик со шпинделем. На мониторе должен загореться датчик касания. Если ничего не происходит. то проверь контакт под верхней крышкой шпинделя (от одной щетки к корпусу проводочег) Если и там ничего криминального, то надо залазить в блок управления и там проверять. Входов для сигнала там есть запас, так что если че можно поменять вход датчика.

На самом деле всё значительно проще.

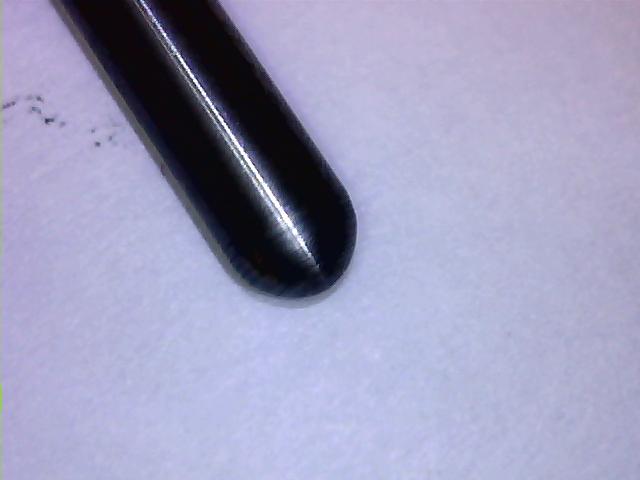

Одной стороне щупа( в моём случае сломаная фреза) необходимо придать или сферическую или конусную форму.
Я выбрал сферу. Подобная проблема исчезла навсегда.
