Спасибо большое.

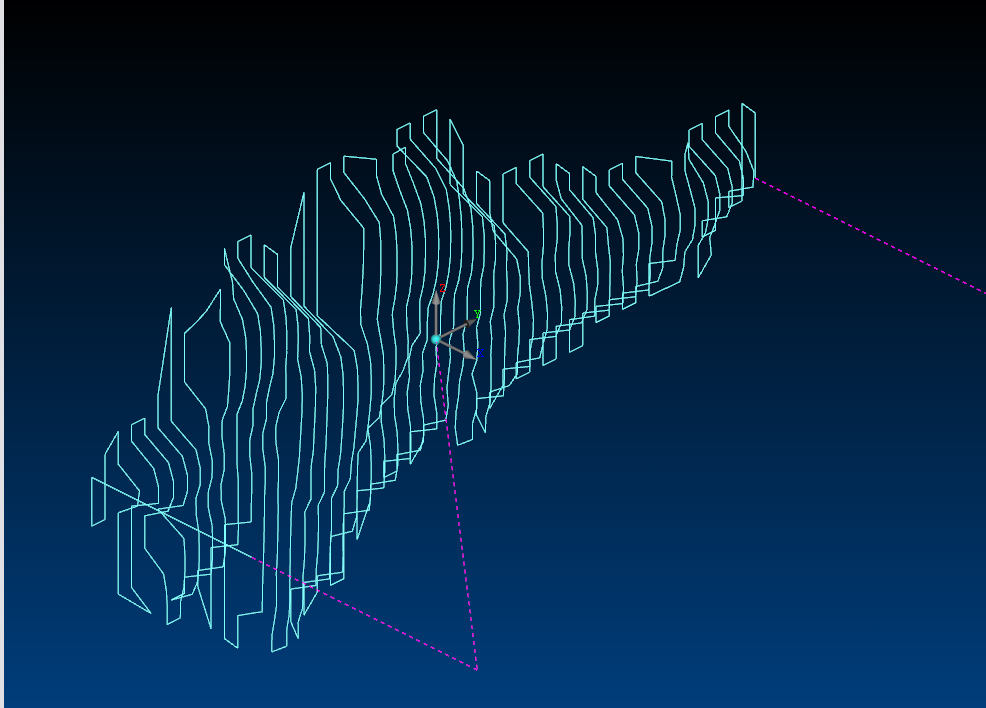

Переделал пост, точнее новый сделал под 90 град. На станке ещё не пробовал, но в блакноте видно, что оси правильно заменены и визуализатор траектории показывает боковую обработку.

..от греха подальше- лучше сначала по воздуху попилить;)
я-то просто сравнил уже отвоевавшее УП с перестановкой в блокноте с УП новой редакции постпроцессора№2.. вроде сходятся.

По "воздуху" уже пилил, вроде правильно отрабатывает.
Изменил только некоторые начальные и координаты которые автоматом прописываются в УП.

а можно выложить пост.? И опишите пожалуйста (желательно в картинках) на конкретном примере подготовку УП и процесс выпиловки

Пост (2 файла в архиве) прикрепил. Можно попробовать его в работе.
Подробного описания пока сделать не могу, много работы и мало времени

Подобная технология описывалась здесь post2336.html#p2336

Загрузил в ДП ваш постпроцессор, пытаюсь обработать каст. Базирование произвел по внутренней втулке поворотки с помощью второй вкладке в мач, а как точно подвести фрезу к нужному месту каста? Просто зрительно или как?

_________________
Всякое полузнанье хуже всякого незнанья.

с лупой.включаешь шпиндель и двигаешь шурупом на скорости 0.5%...как пятка дотронется воска..обнуляешь.это и будет твоим нулем координат.незабудь только обнулить оси Y и Z после базирования на 90 гр

Спасибо! Я так понимаю, что после того как каст внутри прорезан я ставлю шпиндель в ноль, произвожу базирование по датчику, а х выставить можно также с лупой по краю каста и пилю уже в круговую или как?
