я что-то не понял зачем такие заморочки
припаяйте кусок просто к оправке с болтом и всё.
зачем рамки, кольца итп ?

С фрезами не очень понял, но все они ломаются "только в путь".

_________________
хороший боцман любой обмер совершает веслом.

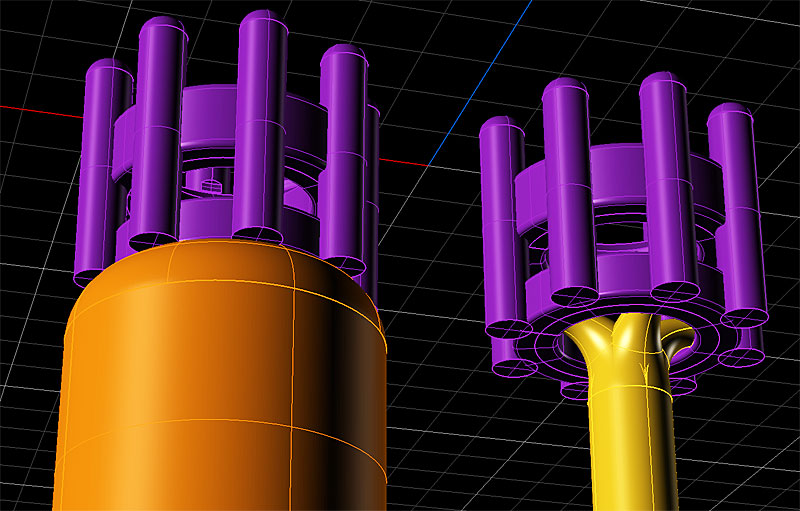

я в подобных случаях делаю так (файл внизу)
потом режу сбоков по 4м сторонам с рыжей поддержкой, (это с флипом путь), затем сверху, затем снова с боков нижнюю часть (удаляем поддержку), остаётся изделие на литнике (на жёлтом).
на стриже, я так понимаю, ещё удобнее: резать ротари, затем, повернув шпиндель, изнутри, затем снова на ротари убрать суппорт. сиденье под камень, опять-же на стриже можно по-ротари со шпинделем под 45 град, скажем.

Да, в целом можно как вы описали, но по-моему под камень можно и одной строкой ухитриться вырезать
с повернутым на 90 градусов шпинделем.

Что-то типа
Y5X-10A3600
По конусу ведь пойдет ? Только начало-конец X-Y подобрать, а А фактически съем за оборот.

Яб только сделал поддержку сразу как слева, но в виде нескольких небольших участков.
А потом даже не срезал, а использовал бы под литники.
Правый вариант тоже ничего, но обрабатывать потом будет не так удобно.

_________________
хороший боцман любой обмер совершает веслом.

там на райно-файле видно, что это "две-в-одном", я просто на фото разделил, что-бы было видно.
вобщем-то да, под камень можно и сразу при внутренней обработке прорезать, я так обычно и делаю (крапан внутри выше камня по-идее и должен срезанным быть: если правильно зажимать, то надо крапан на камень класть, а многие пытаются камень в эту вырезку засунуть, чуть придавить и всё)

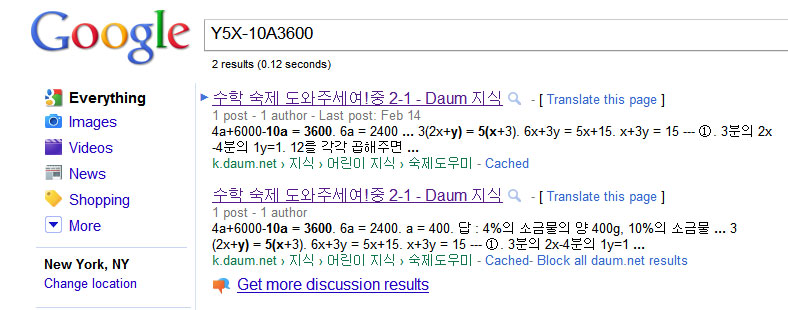

п.с. google ругается на это

А как просчитать УП при повороте шпинделя, чтоб всё правильно вырезалось посадочное место и поясок ?

у меня не стриж, поэтому я с поворотом шпинделя не заморачивался.
скорее всего надо повернуть изделие под нормальную(типа) вертикальную обработку внутри, а потом в g-коде поменять название осей. возможно есть другие варианты, владельцы стрижа должны подсказать.

или вот ещё вариант (только вместо "кочерги" повёрнутый шпиндель)
http://forum.jwiki.ru/artcam-up/inside-ring-rotary-t49.html

Так это кусок G-кода просто.
Пойти в точку Х-Y-A с такими-то координатами.
Выставляете 0 по центру дырки, вначале подъезжаете в начало конуса, потом в конец даете команду...
На шаги само побъет.
Но надо все обдумать еще и от греха попробовать на тесте.

_________________
хороший боцман любой обмер совершает веслом.

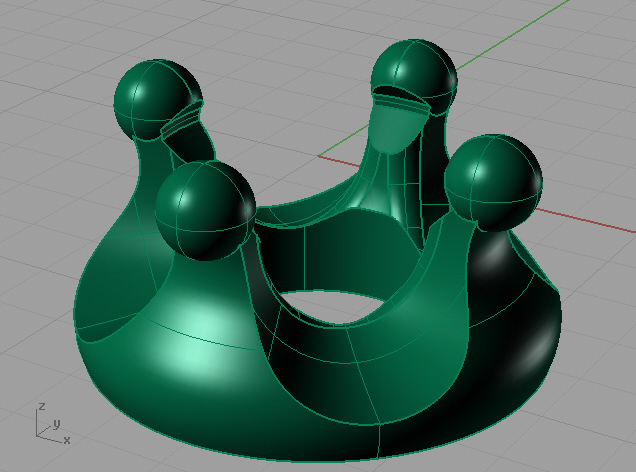

Недавно резал такую деталь каста..
Резал на Стриже в два приёма:
1. В положении шпинделя 90 град вырезал заготовку с центральным отверстием, УП делал в Арткаме.
2. В положении 0 град, резал по кругу, УП делал в ДП5.
В архиве исходник Рино, СТЛ файл для ДП, Арткам файл и файл ДП.
Смотрите, может кому поможет мой опыт.

не понял поначалу
я редко в код лезу
