Выявилась проблема - при двухстороннем резе идет смещение по осям X, Y примерно на 0,3мм. Проявилась эта проблема давно, но никто внимания не обращал, резались только односторонние плоские не сложные модельки.
Есть у меня подозрение что я ошибаюсь в управлении станком.

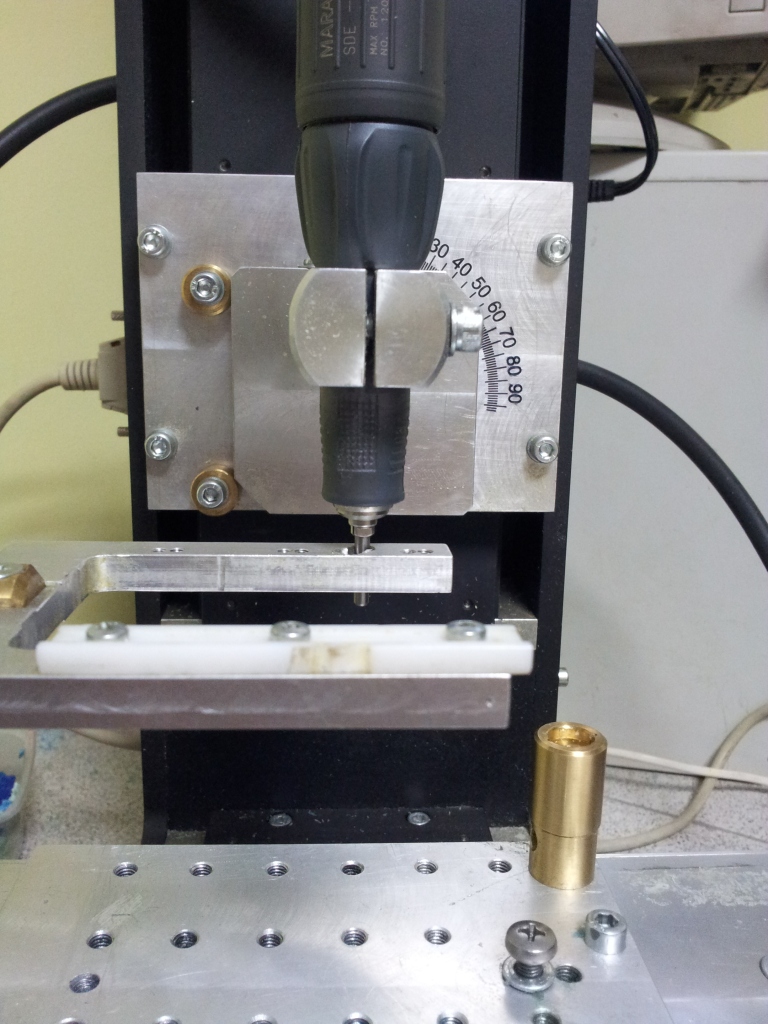

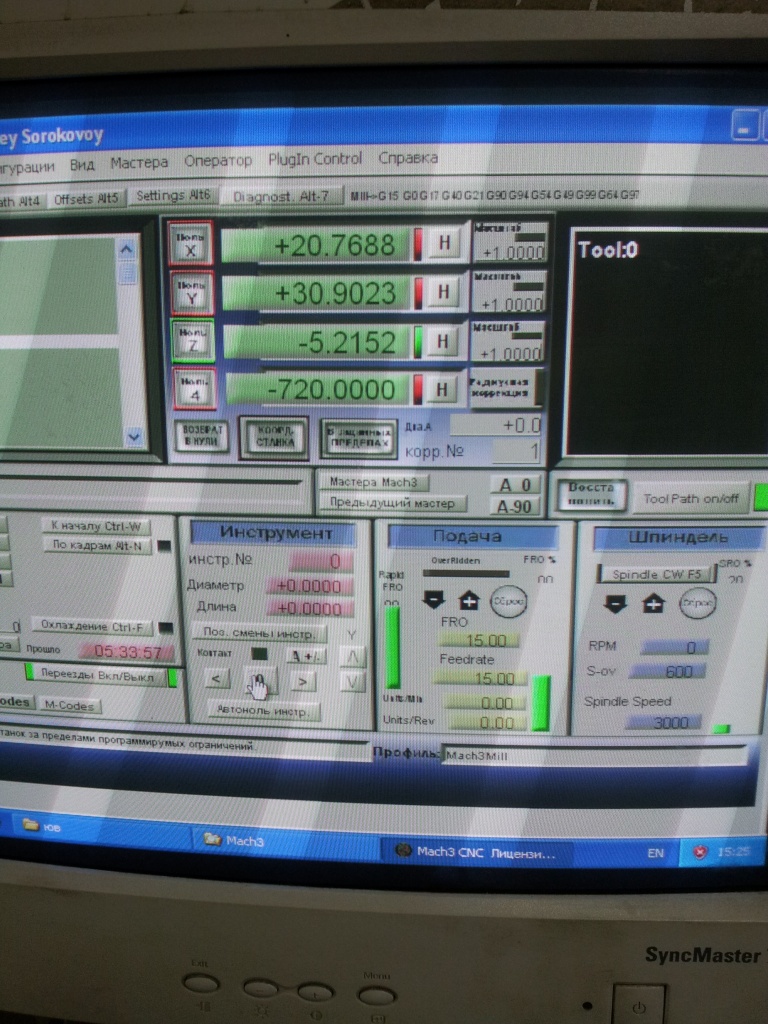

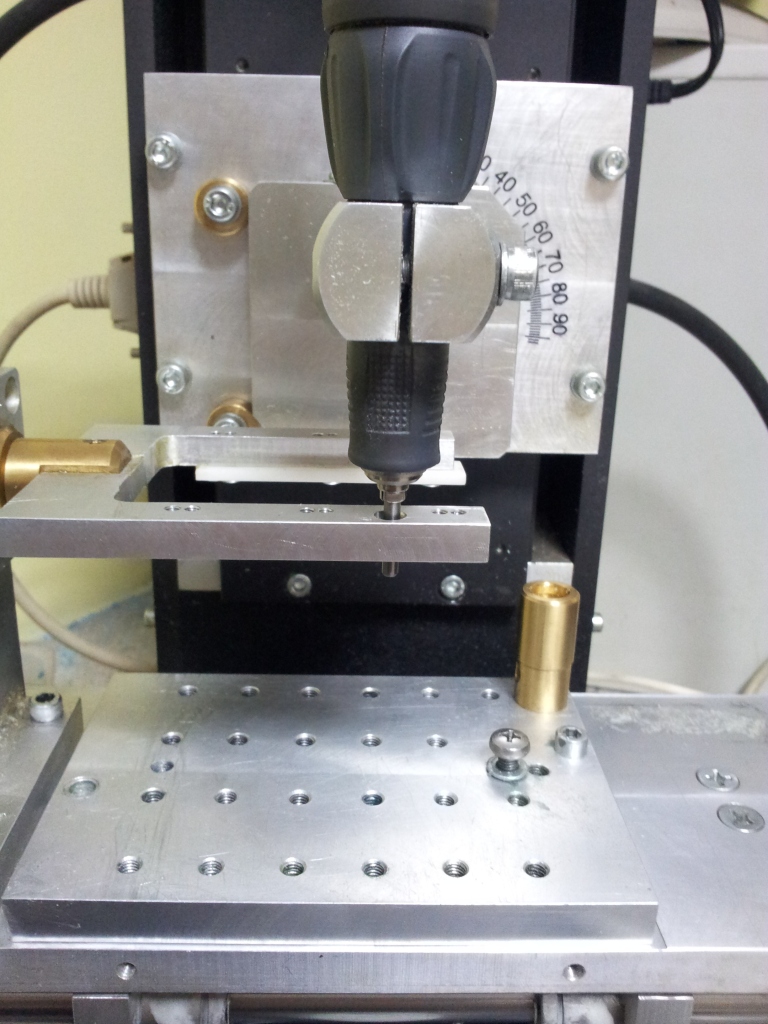

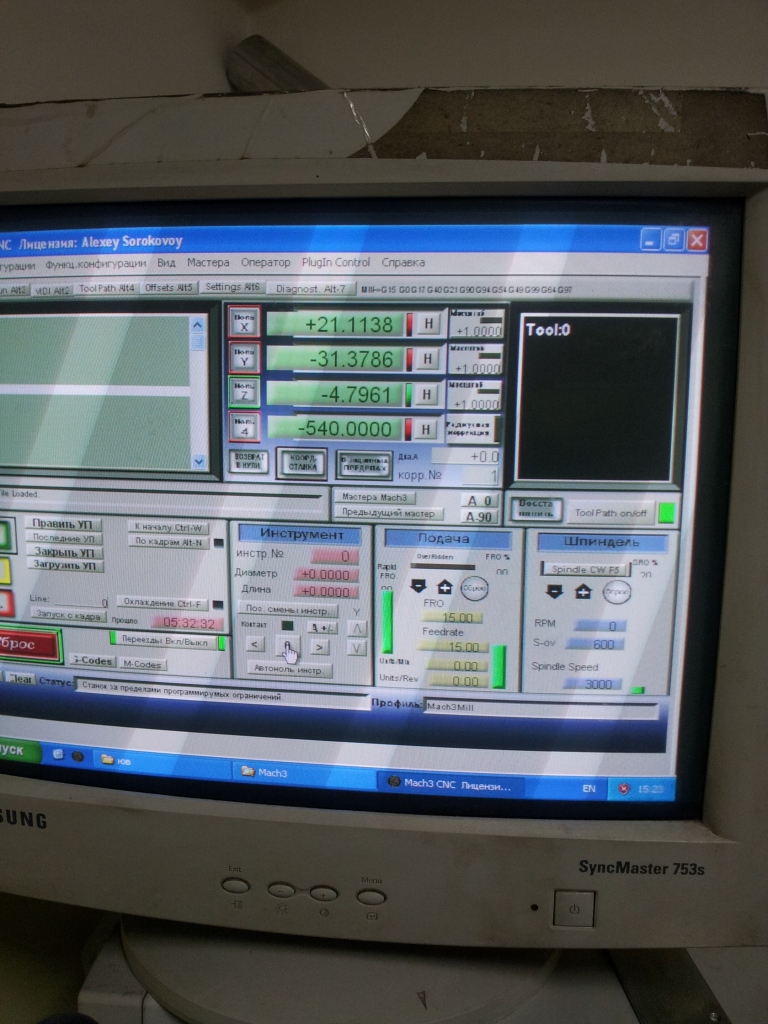

Как получил описание проблемы численно - в обычной большой рамке просверлил сквозное отверстие, и использую его как "ноль в касание" - произвожу два измерения, до и после поворота рамки на 180град. Предварительно юстирую по базовой чашке. Результаты измерений до и после поворота, только как пример:
X Y
21,12 31,38
20,77 30,90
Проверил ось X самим станком - в пределах погрешности.
Что с этой ситуацией делать не понимаю и на форуме не нашел.
Прошу помощи, собственно

А ээээ... ситуация как я понимаю повторяется постоянно ?
Что мешает подкорректировать нули так, чтобы смещение пропало ?

Честно говоря немного не могу сообразить как там получается так, что по X смещение.
Если это непараллельность оси А, оси Y, то понадобится обработка кувалдометром.
Но это вряд ли.

_________________
хороший боцман любой обмер совершает веслом.

Абсолютно верно, с тех пор как заметили - постоянно


Если поменять нули, подгоняя под эту точку, то смещение проявится в других точках точно также


"Такая-же фигня". И я вот тоже не понимаю.
Грешил на кривизну рамки - выяснил что действительно крепление рамки не самое жесткое, но, закрепив все чтобы не болталось, получаю прежний не радостный результат. Рамка виновата, но в сотых а не в десятых долях, как мне кажется

попробуйте интереса ради после этого поймать ZY методом зарезов с переворотом (как?-искать по форуму)..
Если удастся, выключайте Mach, согласившись с предложением сохранить чего-то там.

Если не поможет, придется юстировать поворотку.Мне так кажется.

Крепление там довольно жесткое кстати. Странно, что болтается, особенно странно если болтается по X-Y.
Но дело, конечно не в нём.

Надо проверять параллельность оси. Скалки у вас нету... Честно скажу, сходу не соображу.
Давайте прикинем. Если зажать кусок воска и точить из него цилиндр на одной высоте по Z смещаясь по X,
то вероятно при непараллельности оси он будет разного диаметра ? Т.е. явно выраженный конус.
Кто-нибудь может подтвердить подобный способ проверки ?

_________________
хороший боцман любой обмер совершает веслом.

Предположим что у вас А вдоль оси Х, если не так, то все о чем пишу делайте наоборот.
Зажимаете концевую фрезу как можно острее кромка (лучше будет видно).
Зажимаете тонкую пластину воска в раму с небольшим вылетом, чтобы фреза ее не задела. Нам нужен стык я например зажимаю пластину 3-4 мм толщиной
Делаете проход на глубину чуть ниже 0 (примерно 0.2мм) по Зет поворачиваете на 180 и опять проход.
Если А точно вдоль Х будет все гладко, посмотрите через лупу или через микроскоп, если будет винт поправьте голову вдоль Х пока не будет все гладко.
Напишите пустяковую программку: прямоугольник вдоль оси А (например 50 на5мм) движение по вектору и попутная резка, размножьте ее раз 10 с дискретностью 0.1 - 0.2 не принципиально (5, 5.1,5.2,5.3 и тд). Режете прямоугольник 5мм поворот на 180 и опять этот же прямоугольник. Если стороны 50мм не совпадают поправляете 0 по У и записываете поправку от позиционирования фрезы по У. Допустим расхождение 0.3 правите У 0.15 на сторону. Повторяете, пока сторона не будет совершенно гладкой, чтобы было не видно стыка. Если будет винт значит Х и У не под углом 90 гр.
Правите угол осей пока рез с обоих сторон не даст гладкую поверхность. Не знаю как это реализовано на стриже у меня У на двух ходовых винтах, и я чуть поворачиваю один из винтов.
После этого все должно точно совпадать.

Опасаюсь что визуально не увижу конусность. А идея хорошая. Проведу пару параллельнх прямых, посмотрим, расходяться-ли.


Общую идею я понял, Спасибо, ближайшие дни обязательно постараюсь произвести и расскажу о том что получилось.


Ага, как это реализовано на Стриже - вот вопрос.

Неужели никто не сталкивался с похожей ситуацией!?

Ээээ... нет даже штангель-циркуля ?

_________________
хороший боцман любой обмер совершает веслом.

Чтобы имело смысл что-то трогать - нет.
Вообще... леониду напишите, он консультирует оперативно.

_________________
хороший боцман любой обмер совершает веслом.

А я был уверен что Леонид здесь читает. Или ему надо как-то по другому написать, через личку или что-то подобное ?
