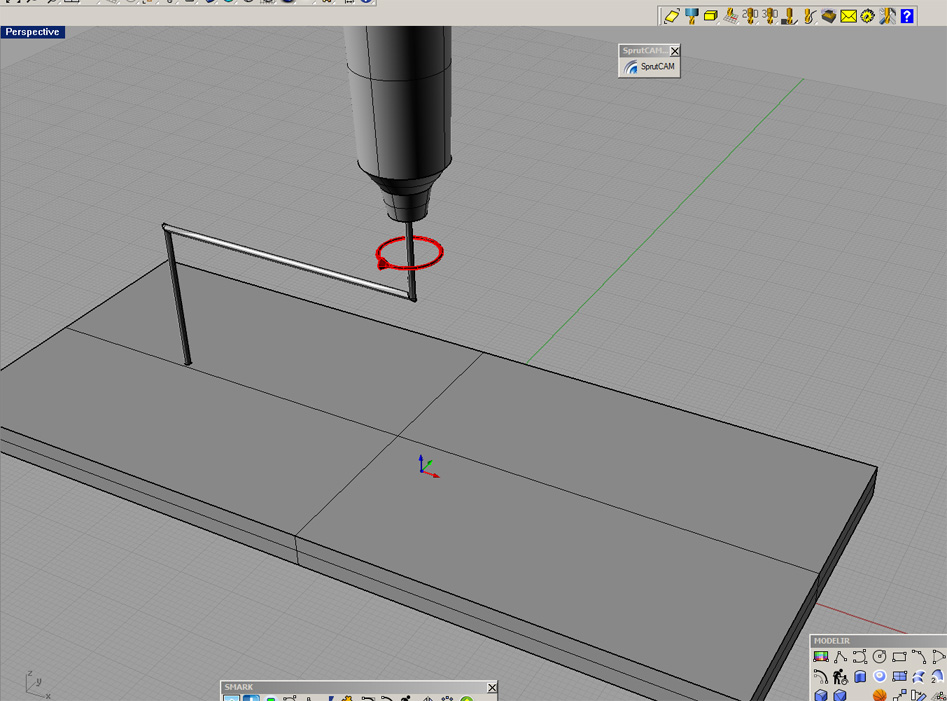

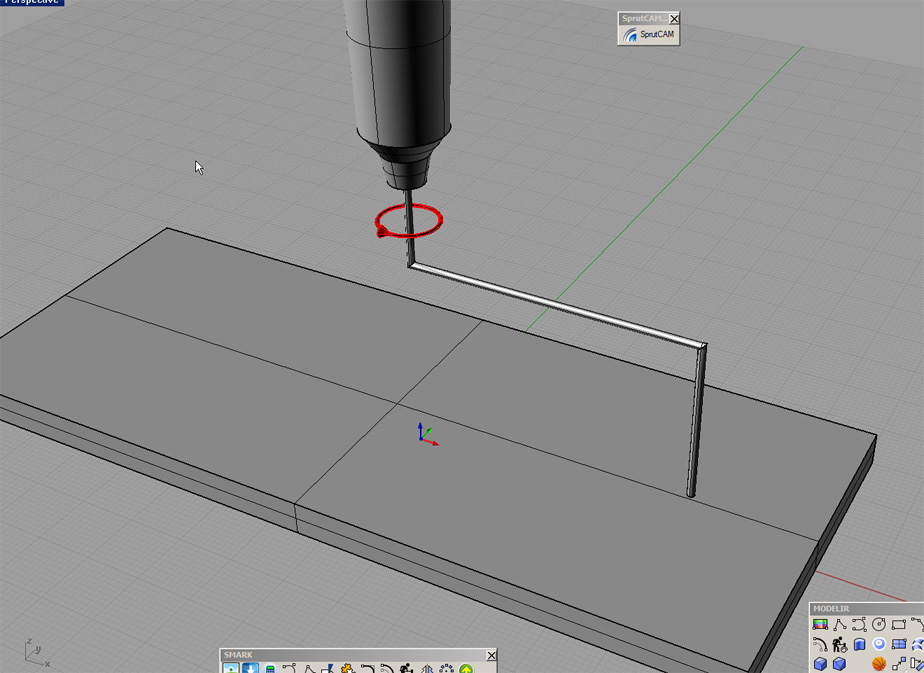

Вот мне один товарищ посоветовал такой способ.
Кончно он кажется простым, но в нём что-то есть толковое.
Тем более у нас, на СТРИЖЕ, есть возможность видеть контакт.
Что скажете?

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Как обеспечить чтобы оснастка "ровная" была, вот в чем вопрос...
Из чего взять, что переделать ?
Хотя... если в шпиндель скалку, то можно обычный слесарный угольник

_________________
хороший боцман любой обмер совершает веслом.

Это был мой первый вопрос товарищу........но в принципе это не так важно, оно ведь и туда и сюда одинакоао повернётся.
Там главное жёсткость. Или я не прав?

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Скалку в цангу 3мм с угольником, или здоровую вместо шпинделя?
Здесь главное не касаться стола при перекосе, поворачивая шпиндель на половину зазора.

Тут ещё проблема в том, что мы выставляем "0" относительно стола. А нам больше подходит выставление относительно поворотной оси.
Как поступать в таком случае?
А когда шпиндель повёрнут на 90 градусов?

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Но голова стоит на столе, поэтому нет разницы.
Я тоже пользуюсь шаблоном (датчиком который у вас привернут) у меня отдельный, например, ход по Z малый и для колец выставляю по мах высоте заготовки, а не по центру. ДП например, показывает 16.8мм половина заготовки вывожу шаблон по ш-циркулю на 16.8мм опускаю фрезу и назначаю 0. Вопрос в том какая точность приемлема. Делаешь шаблон у которого острие вдоль головы и точно под ноль головы. Поворачиваешь шпиндель ставишь шаблон на стол, совмещаешь по лупе острие шаблона с острием гравера и обнуляешь.

Рамка вообще-то непараллельна столу. Вопрос в том, на сколько.

_________________
хороший боцман любой обмер совершает веслом.

Предлагаю альтернативный вариант.
1. Фрезеруется пластина в рамке, просто плоскость. Будет правильной даже при наклоне фрезы.
2. Цепляется датчик в дырку за шпинделем, после чего этим датчиком возится по уже отфрезерованной поверхности.\

Но я сегодня "не в ударе"

_________________
хороший боцман любой обмер совершает веслом.

Обязана быть параллельной. Что мешает опорную поверхность пройти фрезой, потихоньку? И даже если так, это ни на что не влияет. Ось вращения все равно всегда на одном расстоянии от стола.

alexkrim, откуда такая уверенность что ось параллельна столу?
То что она ровная это да, фрезерованная, но параллельность её вод вопросом.
Юстировка поворотной оси производиться частном порядке каждого станка. если посмотреть, то на плите поворотной оси слева есть болт (М4 вроде) наклоняющий всю поворотную ось, так же как и опорные плиты подшипников в поворотной оси могут стоять не точно. В целом нужно задать вопрос Леониду но думаю он скажет тоже самое.
Так что юстирование по поверхности стола думаю не имеет смысла.
даю намёк, относительно чего мы юстируем перпендикулярность шпинделя? стола или поворотной оси??

P.S.
igor sorry, камень в твой огород.
