Всем доброго времени суток!
Подскажите, плиз, кто режет разные буковки и цифырки.

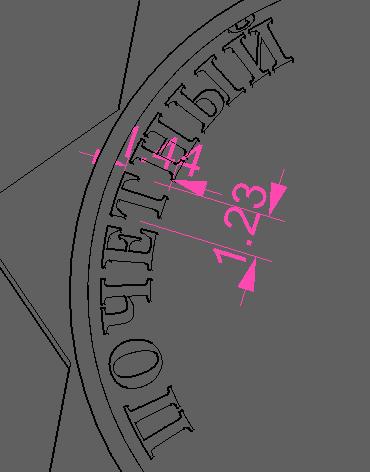

Поступил заказ на то, чтобы сделать медаль, на медали надпись Почетный и т.д. по кругу. Буквы высотой 1.44, ширина разная. В наличии только китайские граверы 10 градусные якобы с пяткой 0.1, ну и твердосплавная фреза с шариком, с покрытием, с радиусом 0.1, т.е. диаметром 0.2
Не получается выпилить! Если вертикальные еще худо-бедно получаются, то перемычки, например верхняя перемычка у буквы П или средняя у Н или низ и верх у О, начиста спиливаются. Стратегия обычная параллель, обороты 400, шаг 002. Меня заказчик убить уже готов.
Чем можно выпилить буквы, стоит ли заказать такую фрезу как на фото или надо что-то другое, может с оборотами играть или еще что? Пока могу попросить ЕМС мне из сапфира прислать фрезу, хотя и очень дорого или посоветуйте где можно купить фрезу, пусть дорогую, но чтобы нормально вырезала? Может кто продает и может выслать срочно подходящую?
Одним словом, поделитесь опытом резки мелкого шрифта: стратегия, настройки фрезы в ДП, шаг и прочее. Очень надо!

_________________
Всякое полузнанье хуже всякого незнанья.

отрисовывать текст по мере возможностей надо (а кому сейчас легко?)
шрифты не под фрезы делались

Я уже отрисовываю, но китайский гравер похоже для такого мелкого шрифта совсем плох, а сделать надо.

_________________
Всякое полузнанье хуже всякого незнанья.

Без засечек шрифт возьмите....

_________________
хороший боцман любой обмер совершает веслом.

Если спиливается что-то лишнее, то фреза под просчет УП прописана неверно. С меньшим, чем нужно, диаметром. Скорее всего.
А под мелкие шрифты нужно просто мелко затачивать обломанные фрезы. Затачивать просто пирамиду "в ноль". Это несложно.

И высоту-глубину минимизируйте...

_________________
хороший боцман любой обмер совершает веслом.

Чем затачивать и как, если в двух словах?


Там высота менее полумиллиметра, меньше никак, так как вокруг букв надо пескоструить, а сами буквы должны блестеть.

Может у фрезы биение есть, так как диаметр стоит в настройках 0.11.
Попробую увеличивать угол и диаметр. Микроскопа просто под рукой нет, чтобы измерить кончик фрезы.

_________________
Всякое полузнанье хуже всякого незнанья.

0.5 это дофига вообще-то... уж не знаю как вы собрались 0.5 спескоструить...
Яб осетра уполовинил.

_________________
хороший боцман любой обмер совершает веслом.

ЗЫ. А вообще геометрия элементарная, зная угол посчитайте толщину фрезы на глубине 0.5... сразу многое станет ясно.
Но зарезов конечно быть не должно в любом случае.

_________________
хороший боцман любой обмер совершает веслом.

я имел ввиду, что все вокруг букв должно быть запескоструено, чтобы матовая поверхность была, а сами буквы нет.
