Да, практически 1 в 1 соответствует.

Валы не тоньше чем с Стриже - 12 мм, ШВП - 1204
Ну и этот ювелирный вариант с Марафоном - он на половину Y-валов только работает (до средней стойки). Может, потом переделаю это все под 0.8 квт шпиндель водяной под дерево с большим размером поля. Альбомный вариант, ага... Потому и не обрезал валы по Y.
Сейчас 150 на 145 и на 85 (z) поле реально вышло. Винты в основном диктуют.
Каретка Х гнется руками, играет (но не люфтит) там трубы тонковаты и плоские (10 на 20). Но для воска это не существенно, а под дерево надо будет ее все равно переделывать.

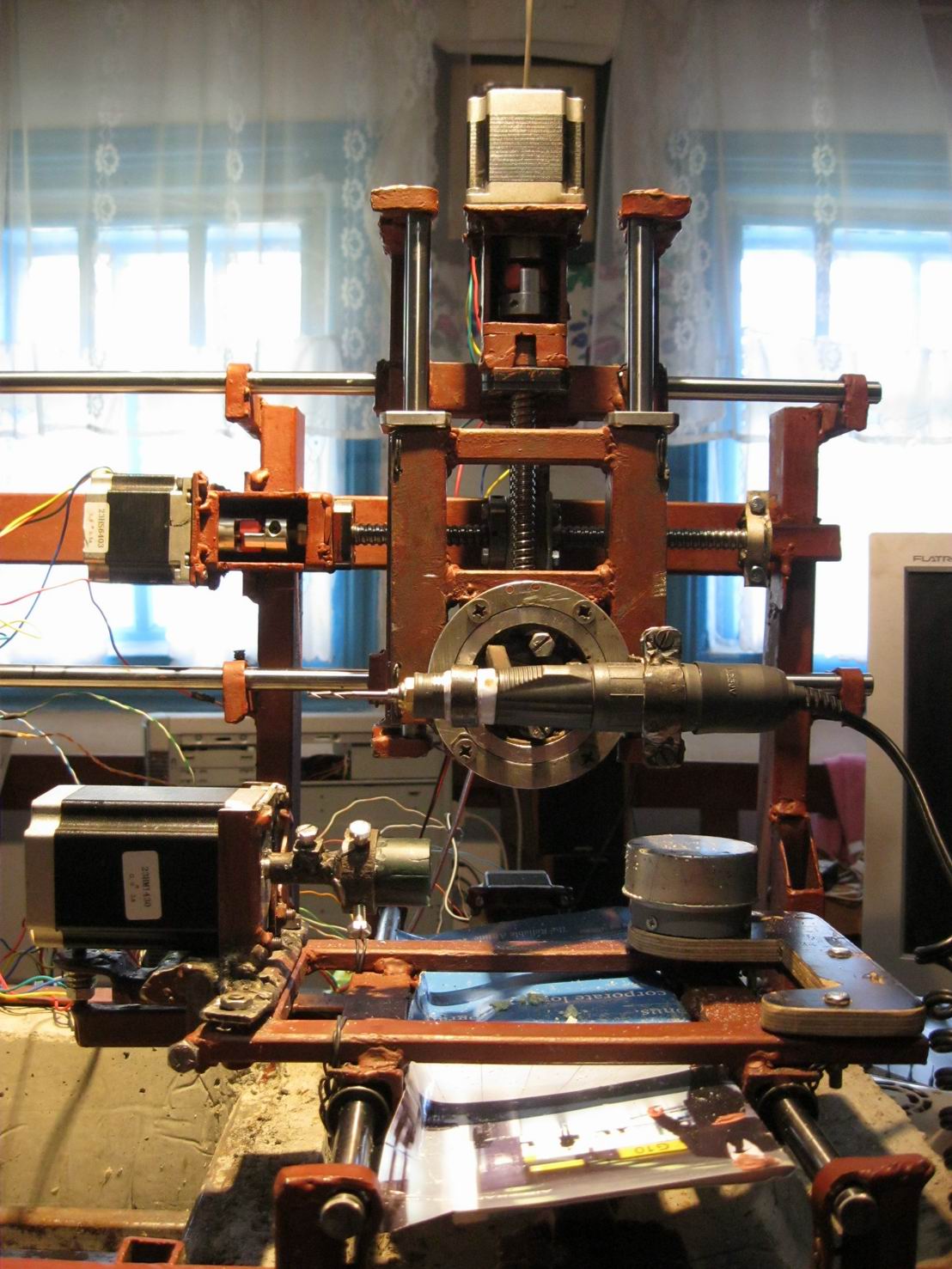

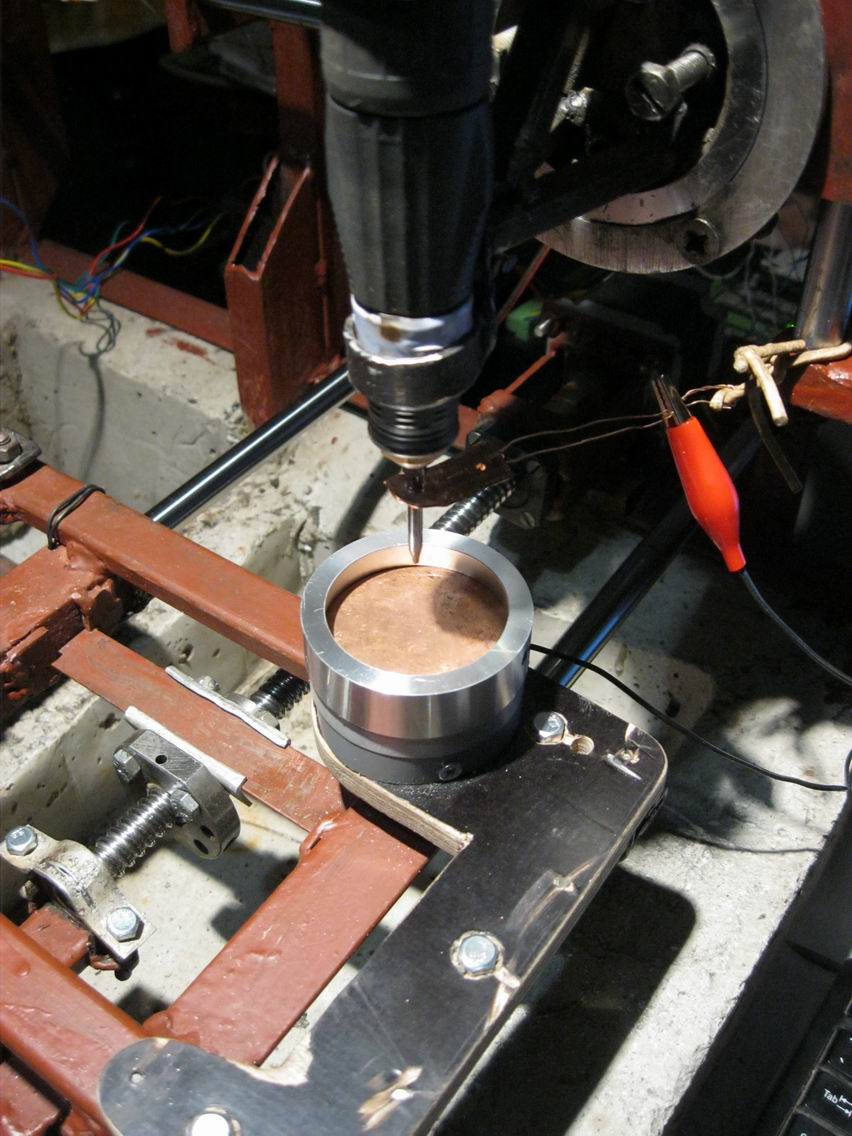

Проигрался день с самодельным датчиком базирования-автоноля. Сделал. Вы не подскажете, где взять скрипт для него?

И куда его цеплять этот файлик?..
И можно ли для такого варианта станка прицепить в МАЧ стрижовский скринсет?
UPD
Простите за глупые вопросы, изучаю тему про скринсет, там вроде все расписано, только файлик более старый....

_________________
3д-дизайнер ювелирных украшений

Забыл нюанс: укрепил раму такими горизонтальными трубами

Марафон поворачивается, но с высотой поворотки протупил: погнался за шириной поля. Надо будет переварить кронштейн под ДД, чтобы повернутый на 90 градусов марафон доставал к центру оси А.

_________________
3д-дизайнер ювелирных украшений

Скринсет целиком поставить, потом путем редактирования поведения кнопки (через меню) можно забрать скрипт.
И лучше-бы, разобрать его на отдельные строки, и понять что там и где делается.
Во избежание сюрпризов так сказать. Скрипт довольно примитивный.

_________________
хороший боцман любой обмер совершает веслом.

Спасибо, разобрался, все получилось!
Главное - это было понять, что и во время базирования, и во время автоноля скринсет выставляет машинные ноли, а рабочие сдвиги остаются константными. Как-то не вкурил с осени, только сейчас дошло...
У меня датчик вышел - из чего попало - щедрый в размере, пришлось расширить в скрипте сдвиги в бока и чуть подрезать высоту Z отхода.

_________________
3д-дизайнер ювелирных украшений

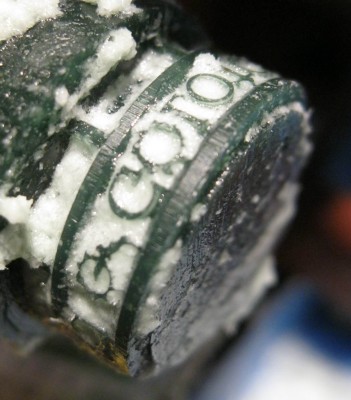

Первые тесты резки
Станок немного полосит по Y, но как-то непонятно. Такое впечатление, что от того, что взялся рукой за мотор каретки Z (пробуя вибрации, которые на нем видны, и т.д.). И есть неясной природы "текстура" на поверхности.

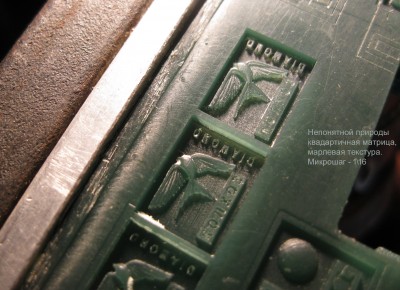

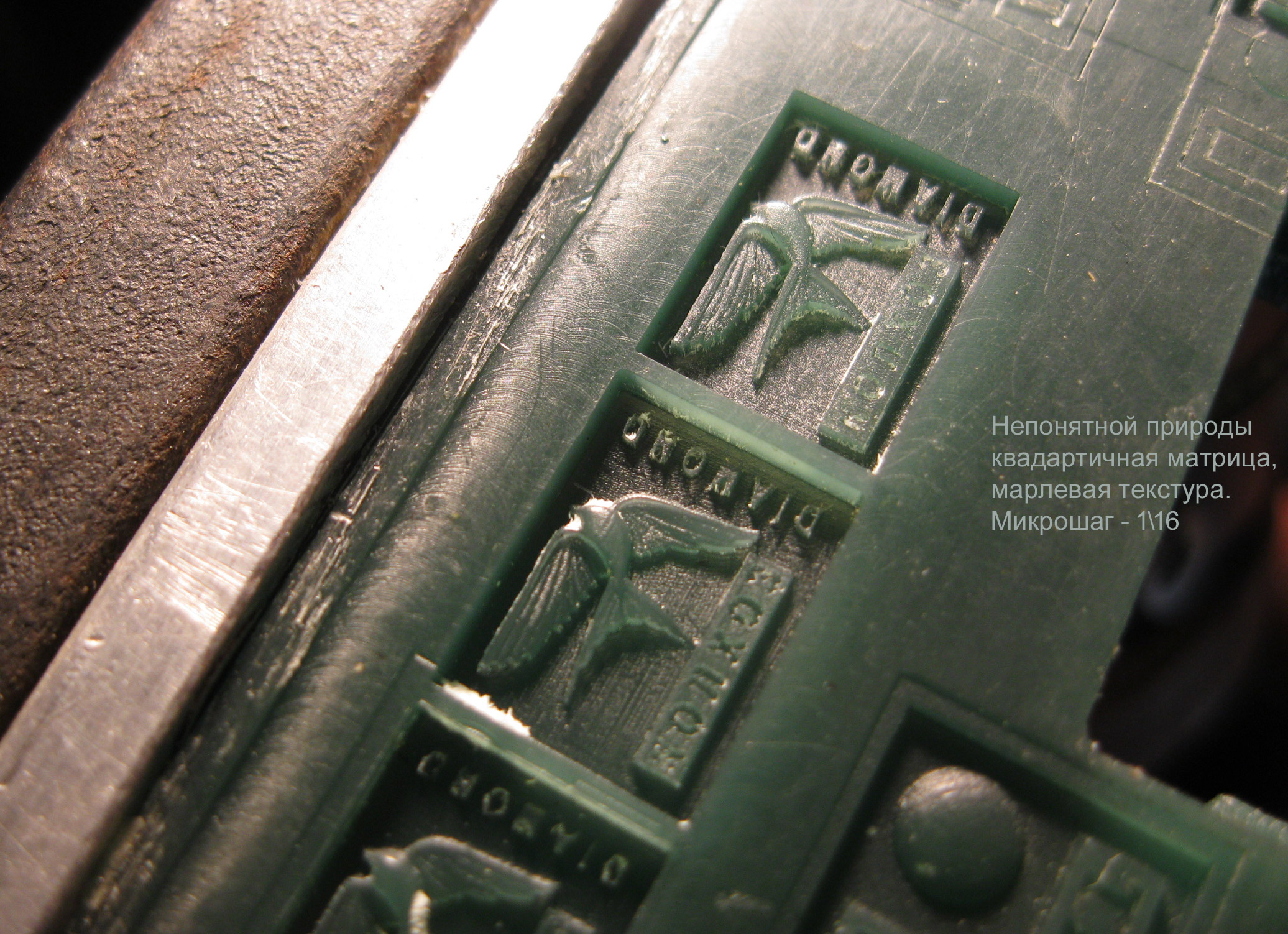

Вот тут видны эти полосы в глубину. Или даже не полосы, а болтания Z оси в XY плоскости?

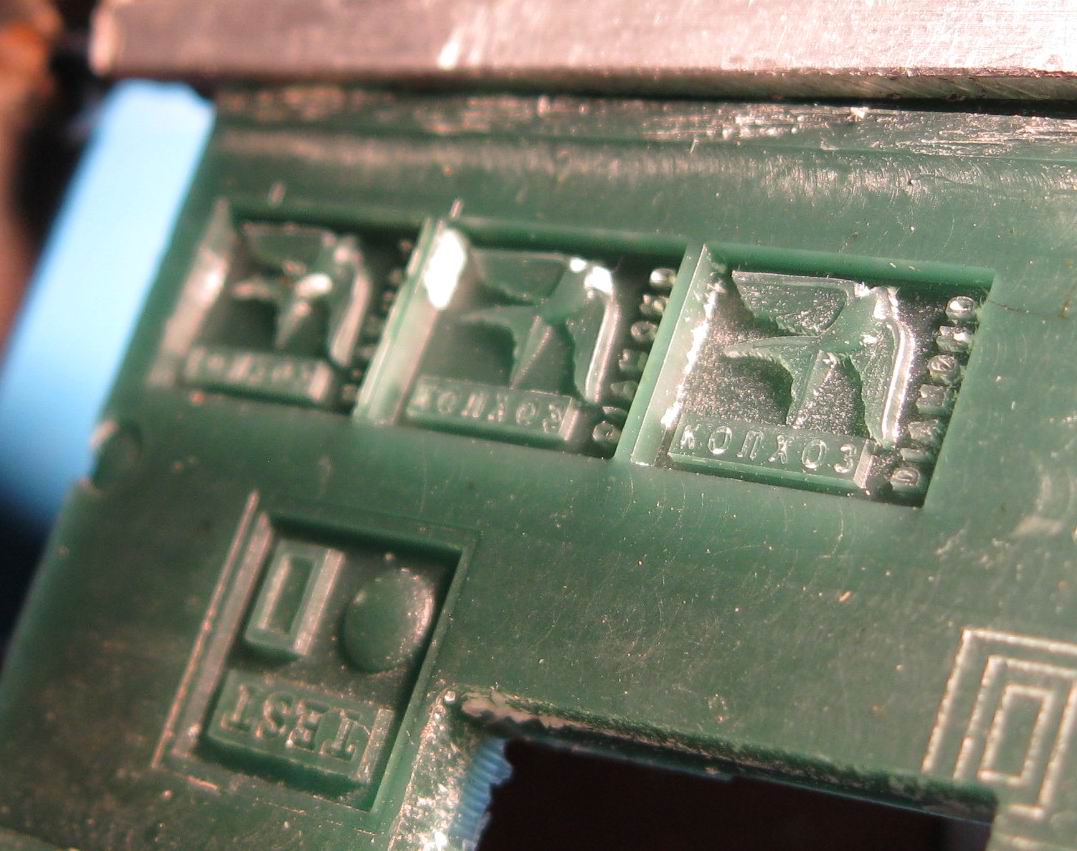

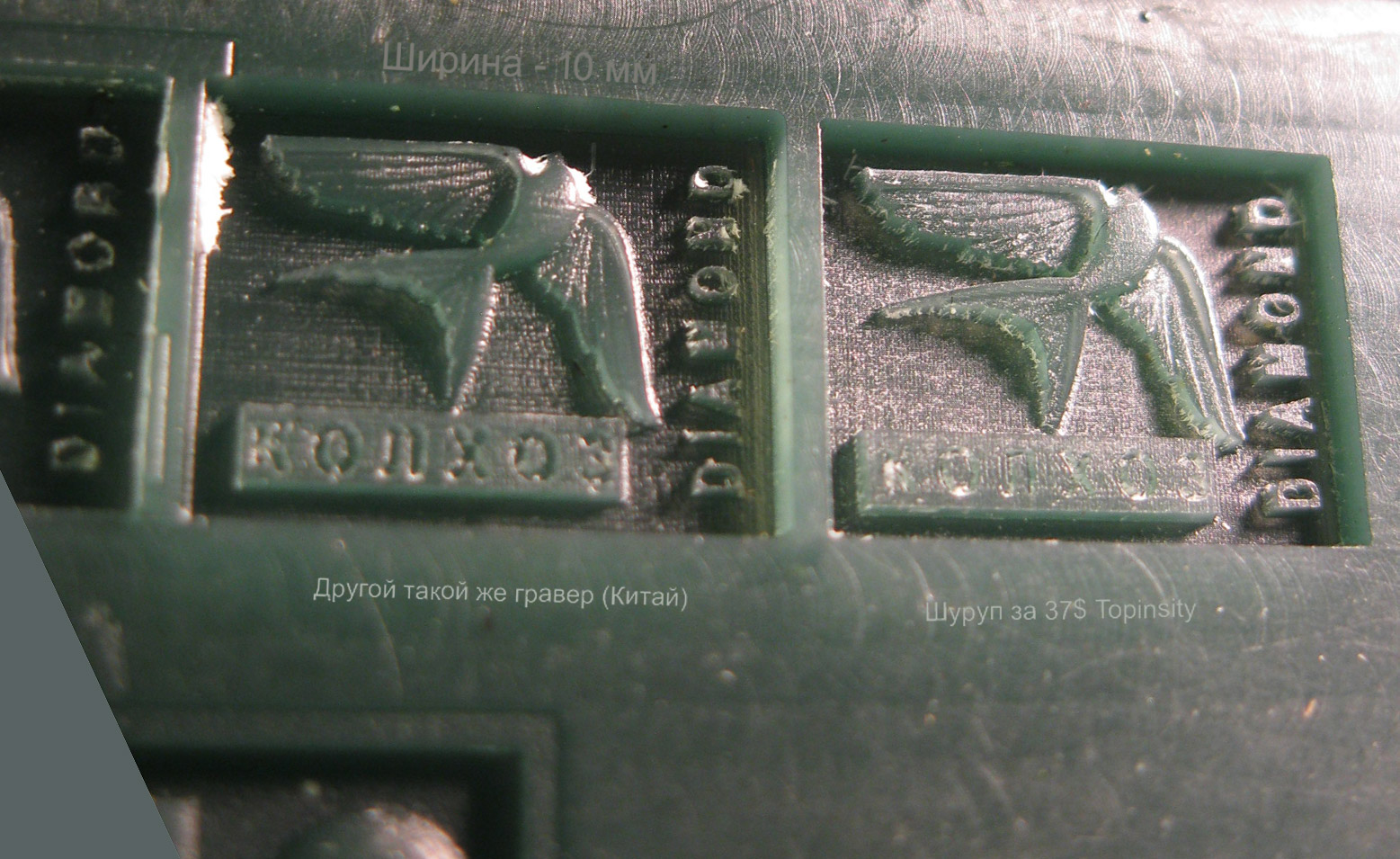

Заодно видны различия в применении фрез. Обнаружил, что китайские граверы - очень разные попадаются.

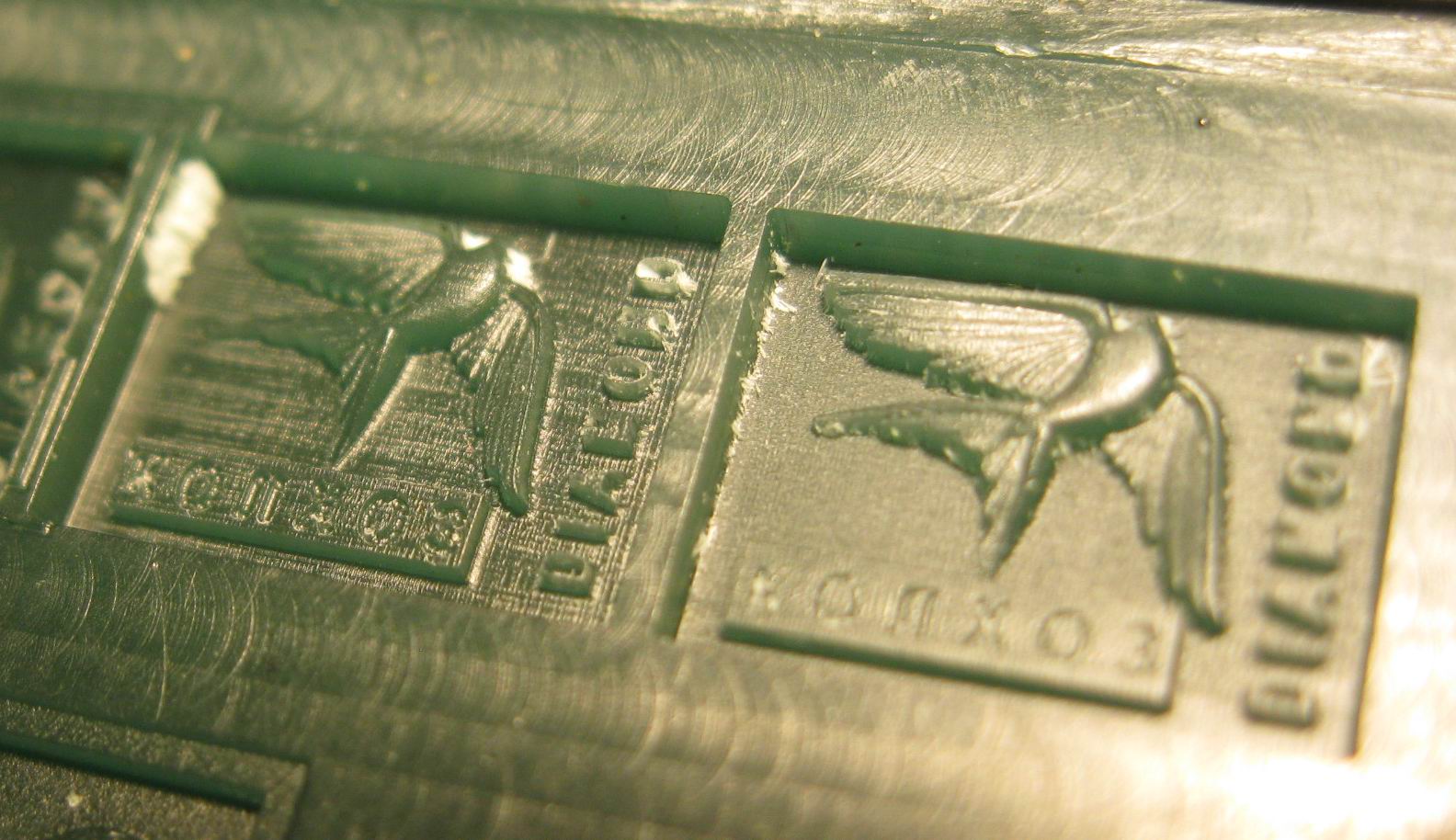

Тестовый квадратик внизу резался раньше на Стриже фрезой FGL Topinsity за 27$

_________________
3д-дизайнер ювелирных украшений

Хотел попробовать резать колечко.
Дай, думаю, быстренько переварю - приподниму немного - кронштейн для ДД, чтобы повернутый марафон достал с торца подрезаться. Поворачиваю марафон, чтобы замерять и хватаюсь за голову. Если поднять поворотку на эти почти 70 мм, то на выезд вверх из моих очень скупых Z - 85мм в базовом положении ничего не останется. Рельсы на Z-ось были уже нарезаны для "принтерного варианта", ага... Да и винт в 200 мм тоже поджимал.
Сижу и сам не понимаю, как это я так провтыкал. Была же зд-модель почти готовая...
Ну, да: я ее дорабатывал походу дела - вослед за железом. А надо было наоборот...
Идиотизм, не иначе!
Неужели Стрижа у меня не получится?

_________________
3д-дизайнер ювелирных украшений

есть выход!
отбросить "Стриж" и оставить просто "Колхоз". И люди ломать не будут себе голову: причем тут Стриж?..

To HovK
Ну, думаю, Леонид создал не станок, а ЧПУ-жанр. Все 4+ осные восковые станки, использующие Марафон в качестве шпинделя, обречены будут отталкиваться от Стрижа.
По компоновке все это, скорее, надо было назвать Колхоз-Маджиком, но использование Марафона и круглых валов вместо рельс, все же адресует нас скорее к стрижовской категории.

Что касается выхода.
Есть несколько вариантов.

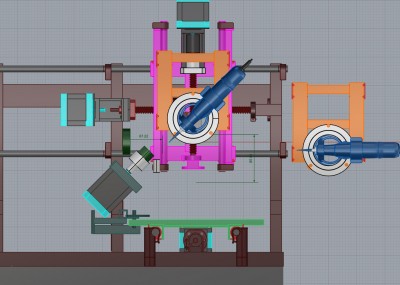

Первый - поставить ДД жестко на попа

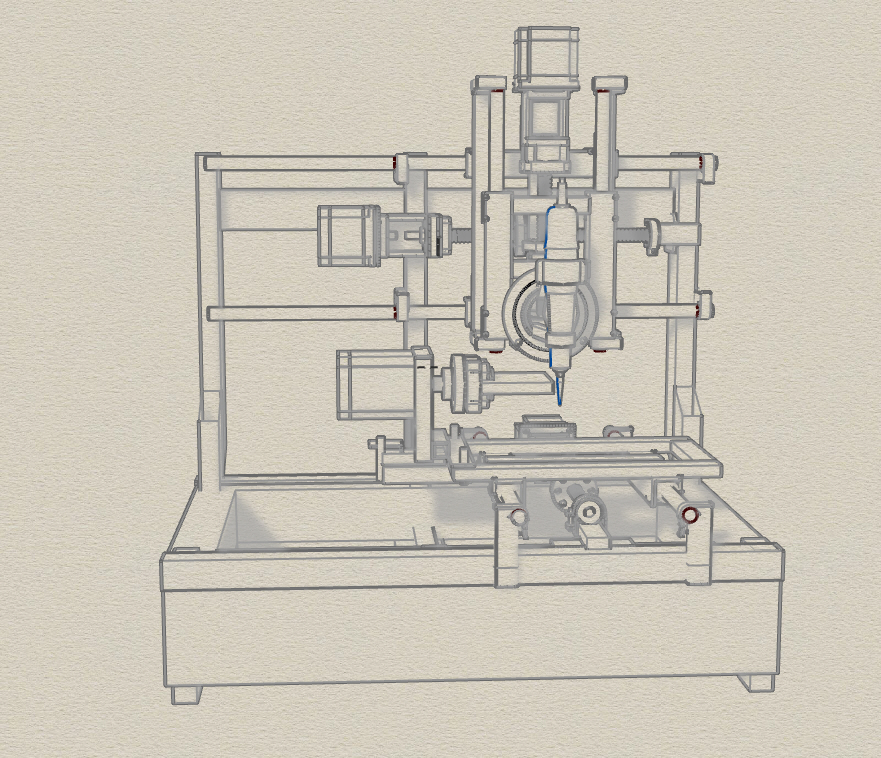

Вот так:

Т.е. поменять оси Х и Z, местами. Но тогда придется на попа же ставить датчики, играться каждый раз с поворачиванием путей в Ринокам (или писать заказной пост), но главное, удвоенная каретка по Х, превратившись в самую "задерганную" Z, будет тормозить-разбалтывать весь станок .

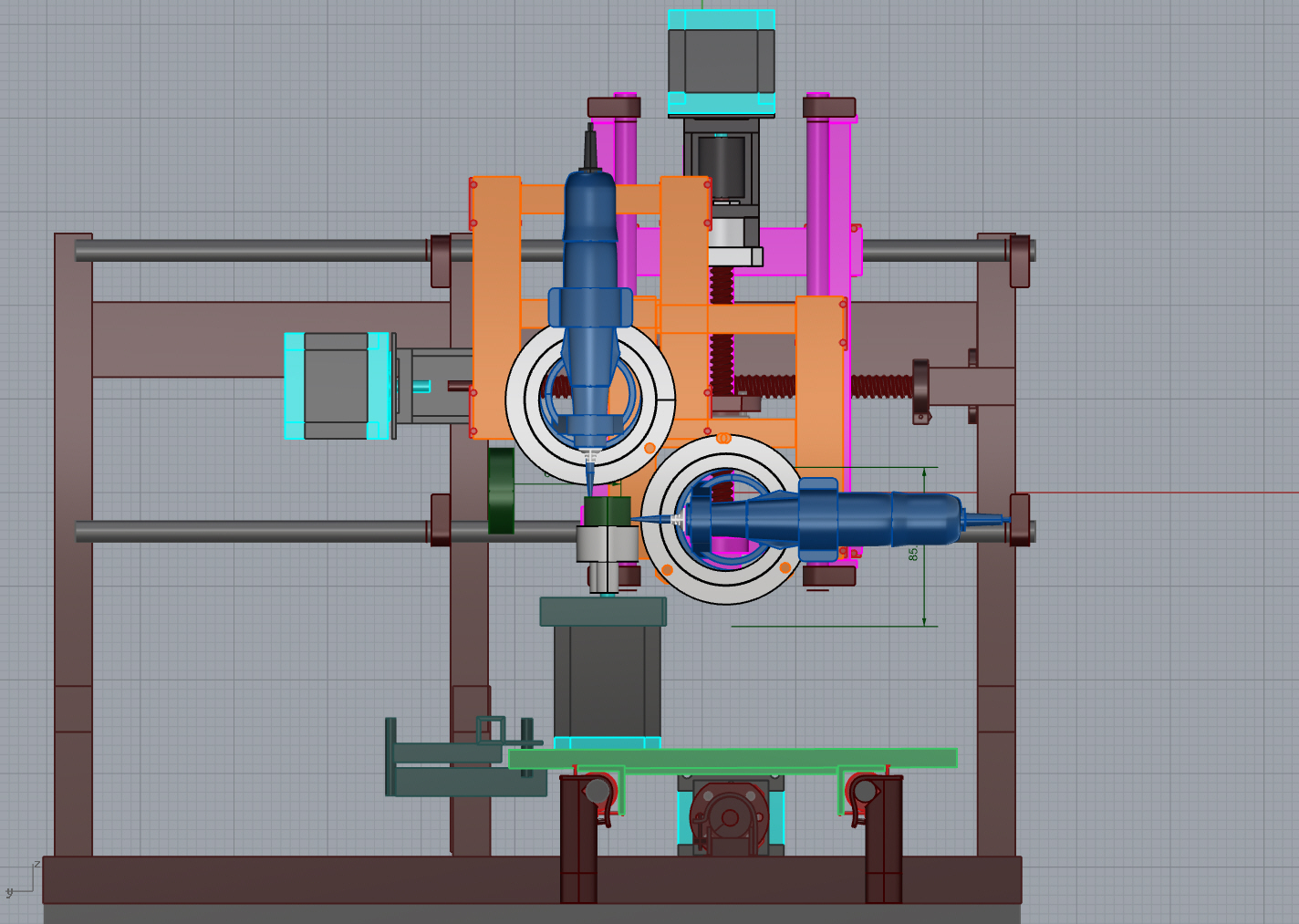

Есть еще вариант с флипом на 180 (сугубо ради высоты) ДД в Х оси.

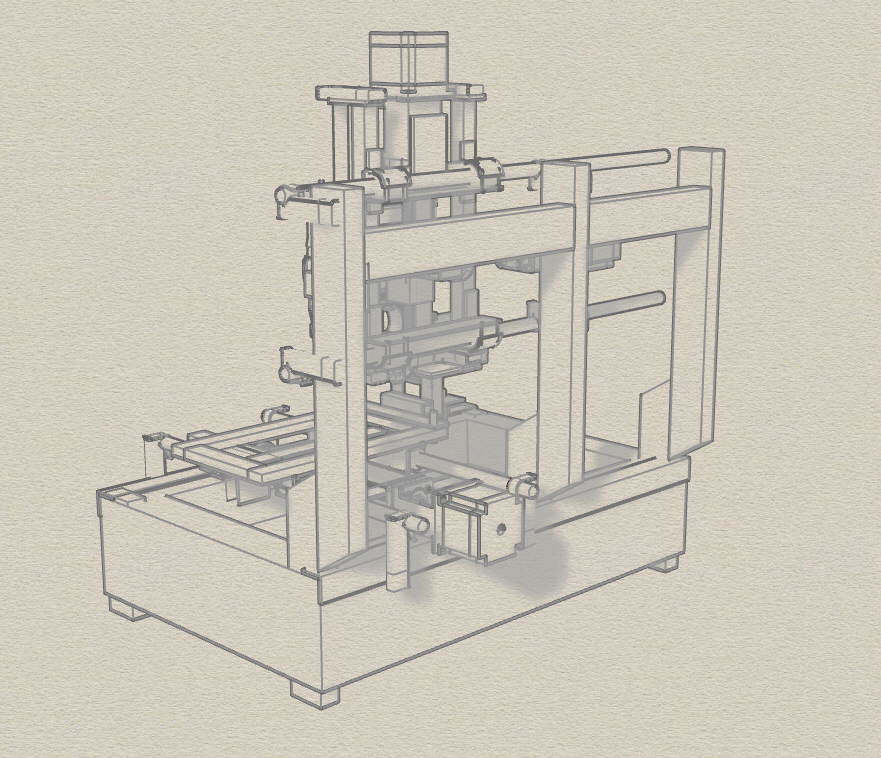

А еще такой вот полуфлип ДД в Y- оси:
В нем есть свое очарование:

_________________
3д-дизайнер ювелирных украшений

Погуглите станок "Альтернатива" Трудоголика. Длиннющая тема "как запилить станок с нуля".

По кругу директ драйв режет, но пока полосатенько - на 1\16 шага (мотор на 400 шагов, дискретность 0,012 по рассчету при шаге резки 0.025) и навыворт (зеркало текста по х).

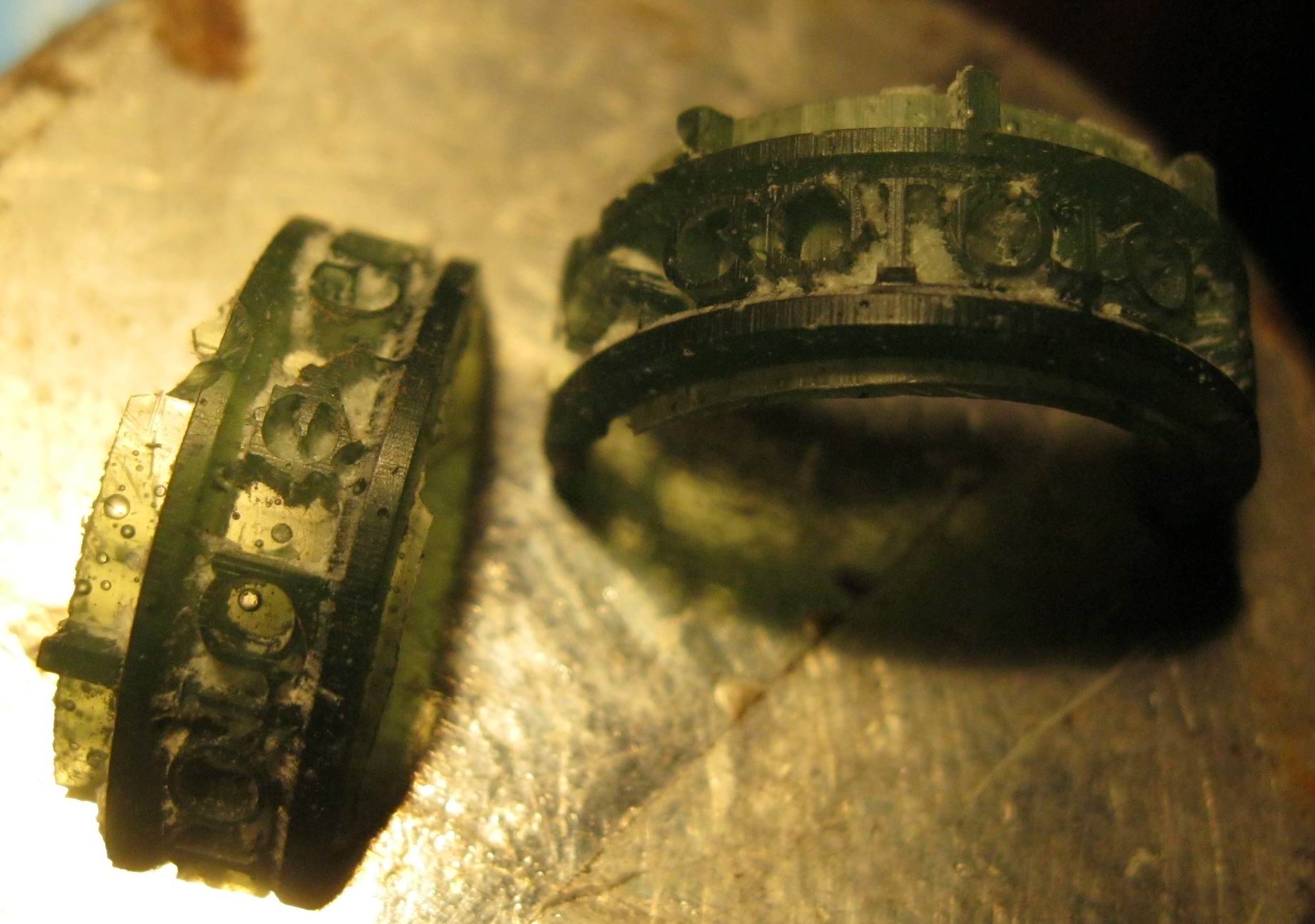

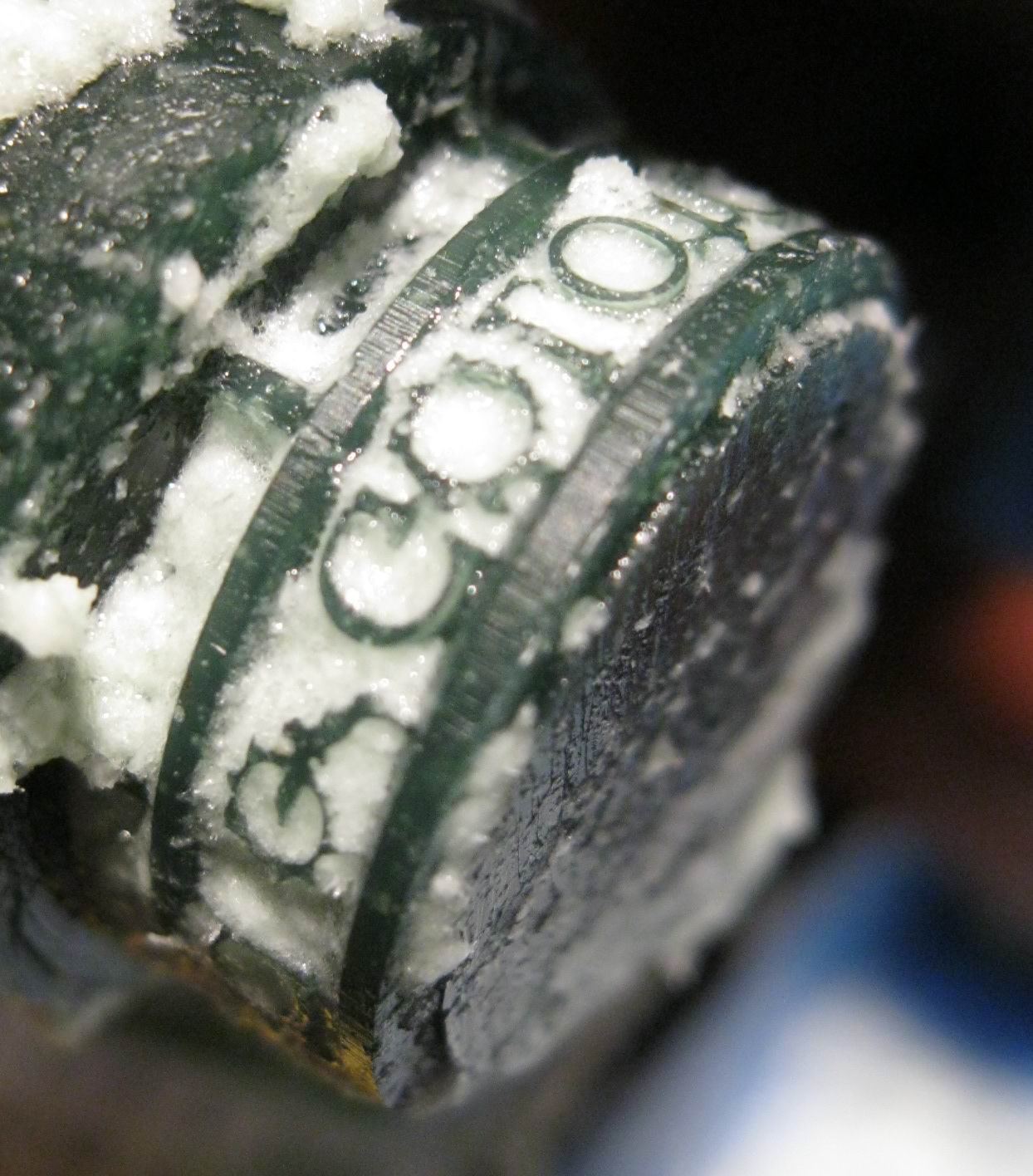

При попытке подрезаться на поворотке с рук дремелем кольцо разорвало на 3 части ). Резалось гравером, полтора часа.
