Думаете шпиндель большую нагрузку дает? И как это сказывается на восковке? Я уже думал на счет марафона, но только лишь в связи с меньшим биением фрезы.

Чем меньше инерция этого узла, тем лучше.
Но даст ли это все какой-то реальный прирост чего-то можно только
экспериментальным путем определить

_________________
хороший боцман любой обмер совершает веслом.

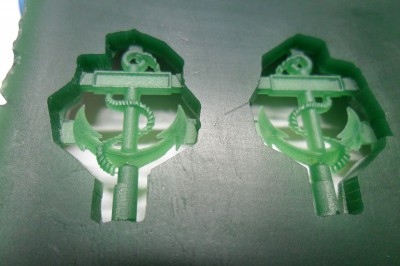

Вот для примера: Деск прото, черновая обработка китайский гравер 0,1 10 градусов, припуск 0,15 тут видимо не правильно. Чистовая цнц бит R0,1, шаг 0.04 видимо тоже много.
После смены инструмента произошло смещение по X. Не знаю почему.

Скорее всего холостые перемещения настроены на какую-нибудь скорость типа 1200, и
пока меняешь - теряются шаги.
Но тут как и всегда, только кучей экспериментов и опытов можно найти причину.

_________________
хороший боцман любой обмер совершает веслом.

На сколько произошло смещение по X?

На вид такое ощущение, что станок вполне может нормально работать по воску.

Моторы на вид достаточно мощные, чтобы можно было не заботится о мощности.

Пластинки, в которых стоят подшипники винтов:
кажутся слишком дохлыми. Если с разгону на хорошей скорости ось ударит эту пластинку, то наверно что-нибудь погнётся или расшатается и т.п. Были бы в 2 раза толще - уже никакого беспокойства не вызывали бы. Т.е. расстояние от болтов до внутренней стенки пластинки такое же, как сейчас, а до внешней - в 3 раза больше.
Концевых датчиков ведь нету?

По X не видно: там что-нибудь ограничивает движение, или X может съехать с рельсов? Т.е. в крайнем положении рельсы не выедут из своих подшипников?

Через год рельсы Y и их подшипники забьются восковым мусором и перестанут нормально ездить.
Если посмотреть, например, на Ивок, то там к держалке шпинделя прицеплена лента из клеёнки, которая проходит под столом и закрывает рельсы Y. Просто и эффективно, что не характерно для этой компании.
На Вашем станке какая-нибудь гармошка или лента клеёнки тоже была бы полезна.

Вот картинка с клеёнчатой лентой:

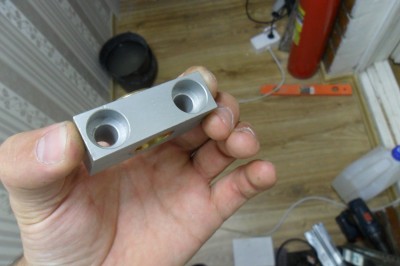

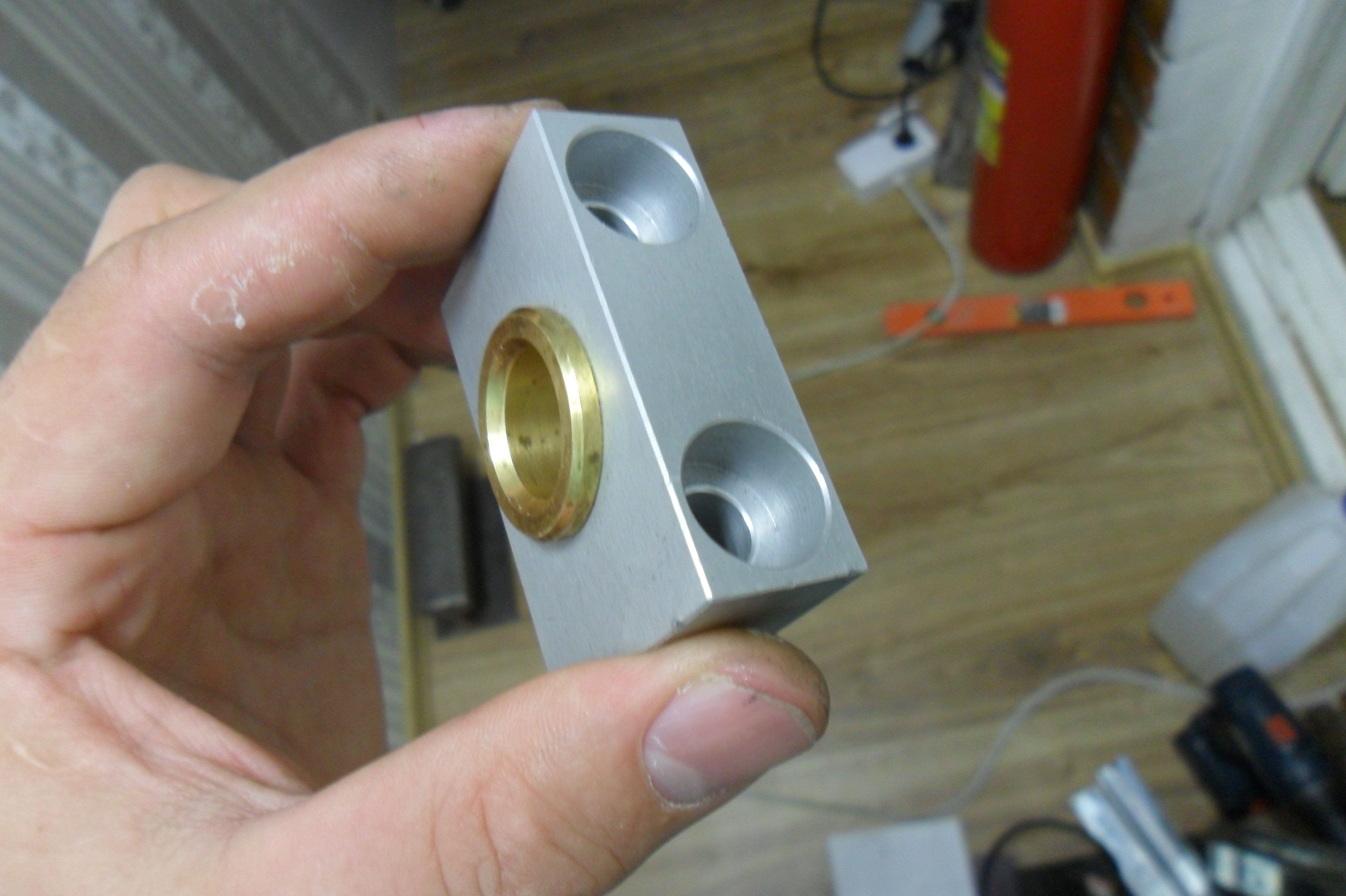

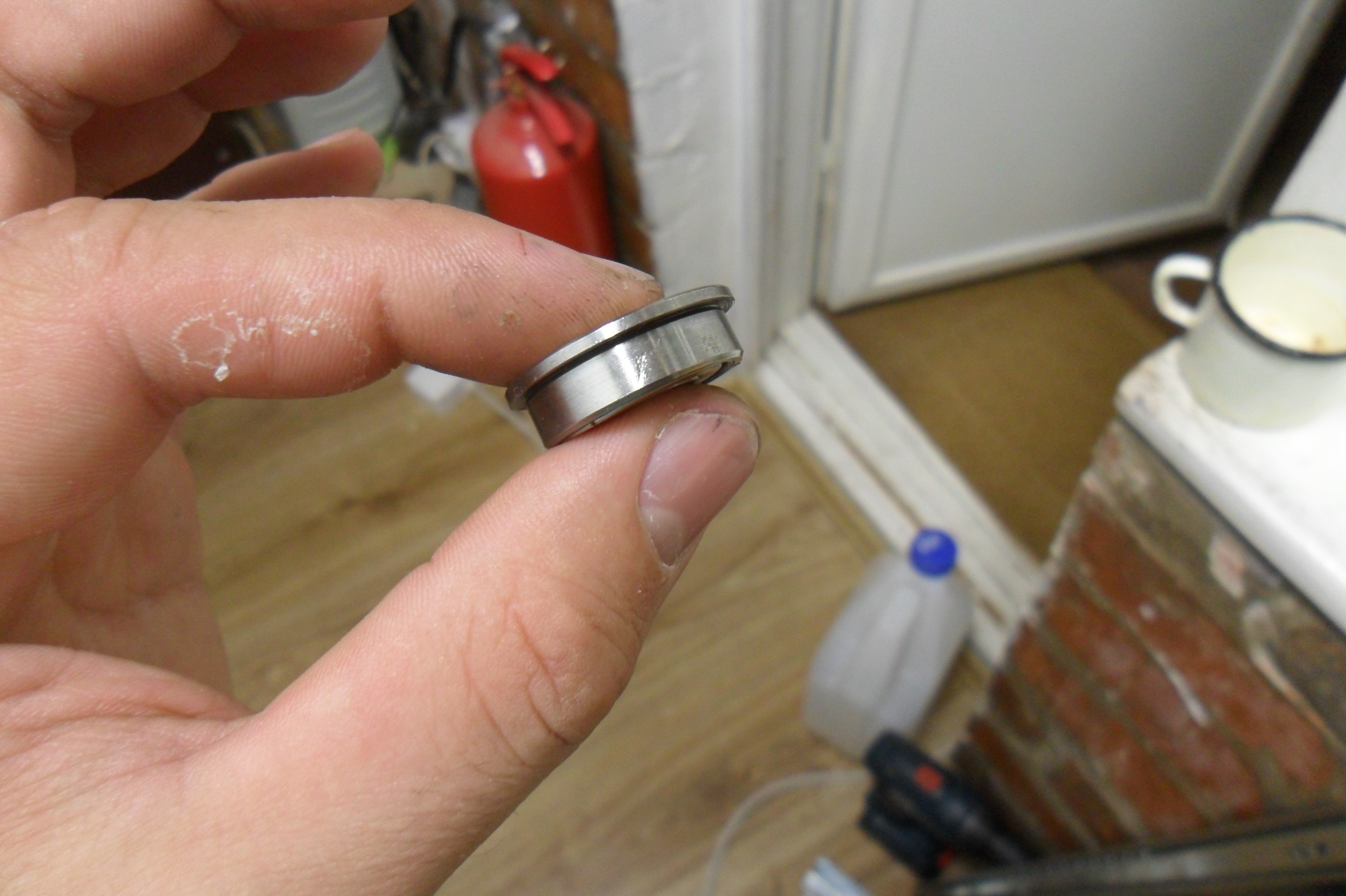

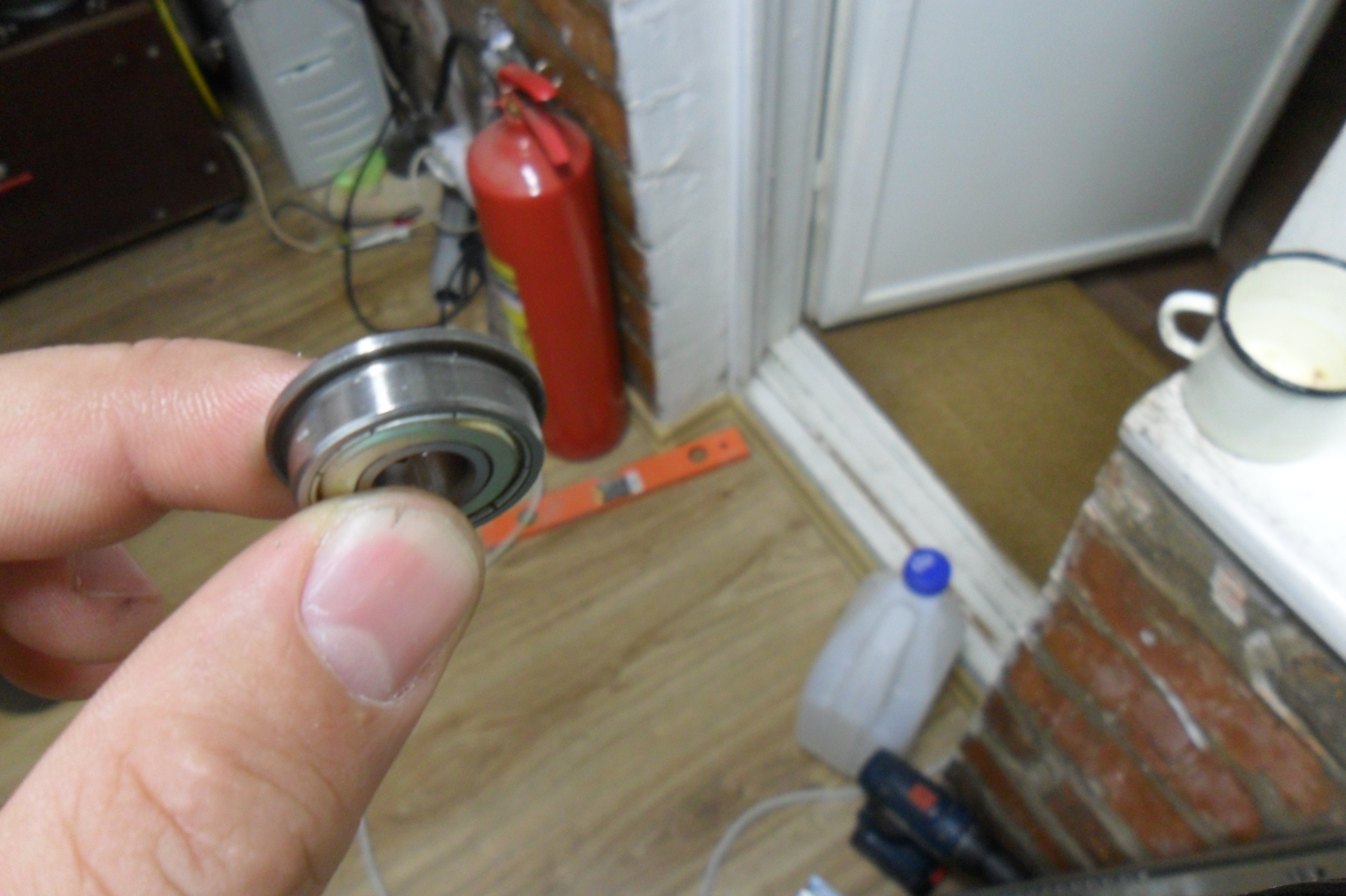

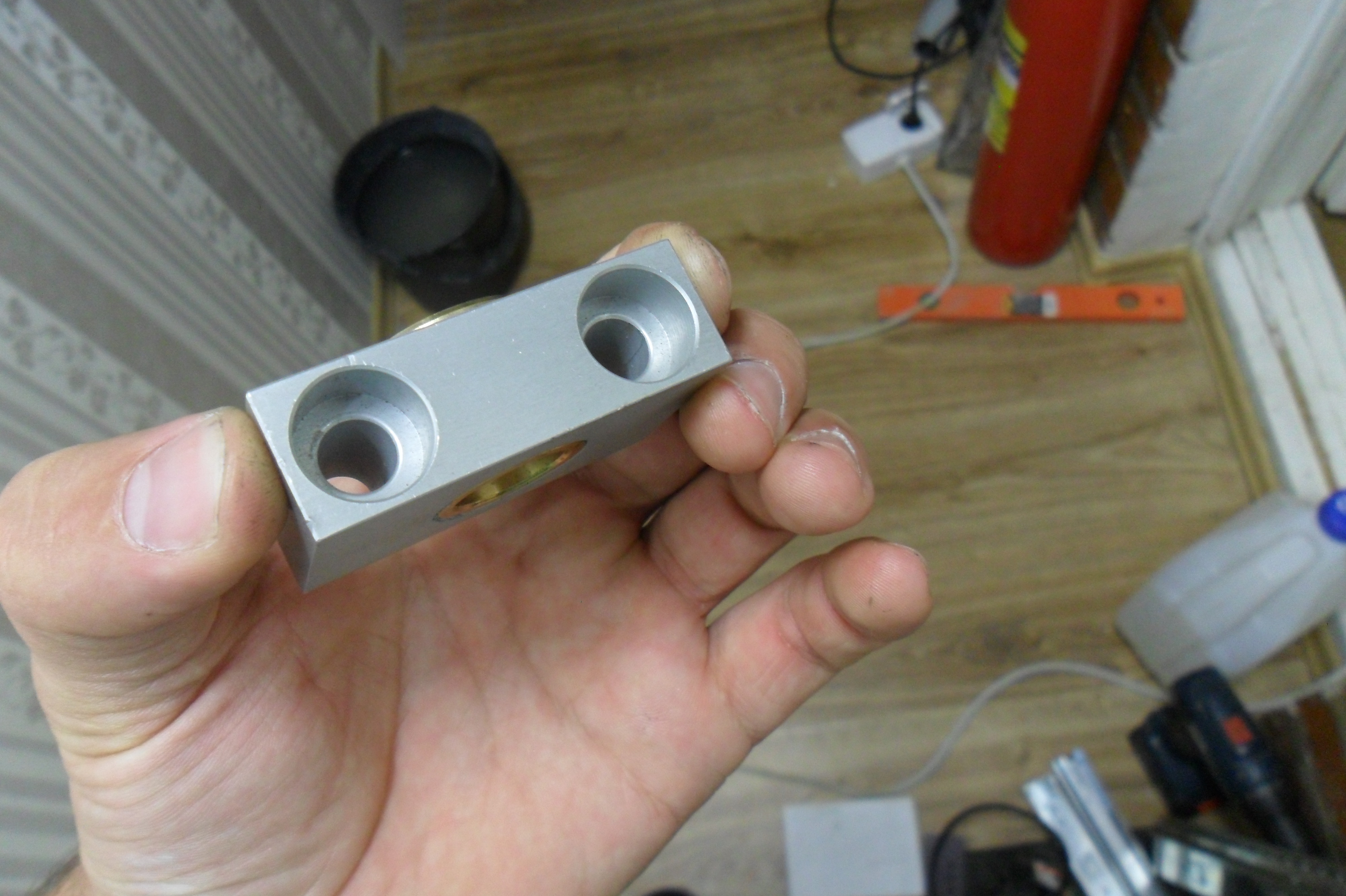

На сколько точно произошло смещение не знаю, сужу по литнику, высота якорьков 18 мм. Моторы достаточно мощные, так что за мощность волноваться не приходится Что касается опор винтов: они тоже очень мощные, в каждой по 2 подшипника 608 с флянцем, притянуты винтами м6. В таких же опорах вращается цанговый патрон. Рельсы не выпадут, там опора винта не даст, но на половину выедут из каретки, в эту область стол по х не ездит в нормальном режиме. Концевиков нет.
Про защиту рельс: спасибо что подсказали, что-нибудь придумаю!!

Ну примерно на сколько сместилось? 1 мм, 0.1, 0.01?

Как это наполовину выедут из каретки? Т.е. подшипник на половину длины останется без рельсы внутри? Тогда шарики повыпадают, и трубы. Их не реально все найти на полу. Т.е. одно неосторожное движение - и за 1 секунду станок угроблен.
Будет ездить конечно и без нескольких шариков, но уже не то.

я думаю на 0.1.
А шарики не выпадают при отсутствии в каретке рельсы.
