 Заголовок сообщения: Самодельная задняя бабка для Меджик-Ж
Номер сообщения:#1  Сообщение Добавлено: 20 ноя 2011, 23:14
Не в сети

Зарегистрирован: 11 фев 2011, 10:50
Сообщения: 104
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.

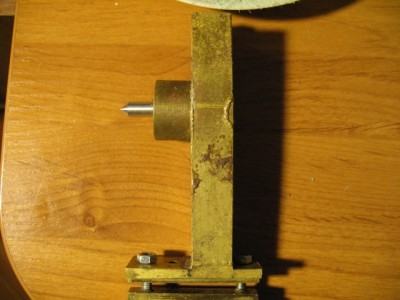

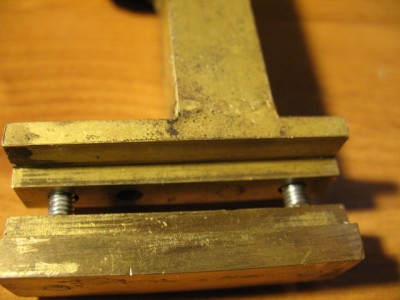

Материал латунь, что в (мастерне нашлось), сначала вырезал детали в воске , деталь под конус несколько раз перепаивалась, при сборке промазал с центровкой.

Поверхность большой детали соприкасающаяся со столом фрезеровалась после литья.


Вложения:
IMG_0385.jpg [ 66.55 КБ | Просмотров: 6081 ]

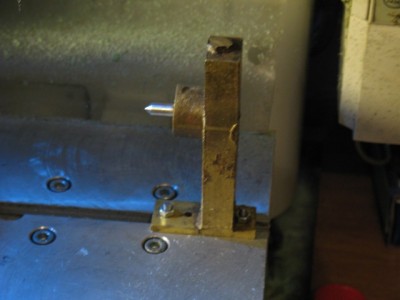

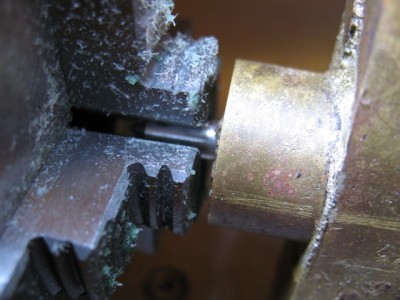

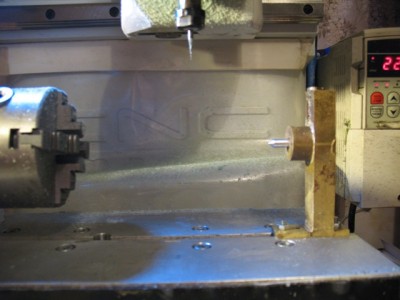

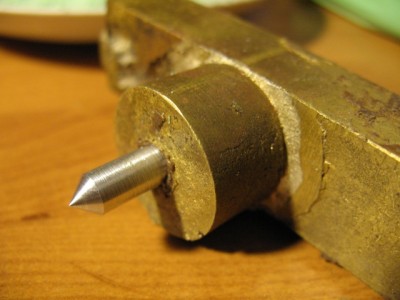

Комментарий к файлу: Вырезал конус, центровал зажав в патрон , ,центр проверял следующим образом . В патрон зажата фреза пирамидка с пяткой 0,1 мм и к ней подводил центр конуса, по мне так в точку но биение небольшое есть 0.1-0.2 мм
IMG_0403.jpg [ 104.04 КБ | Просмотров: 6081 ]

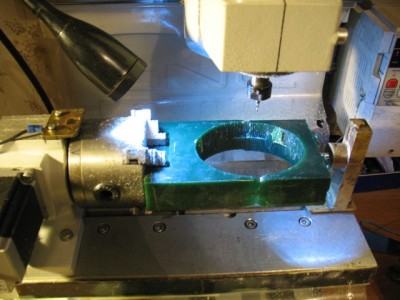

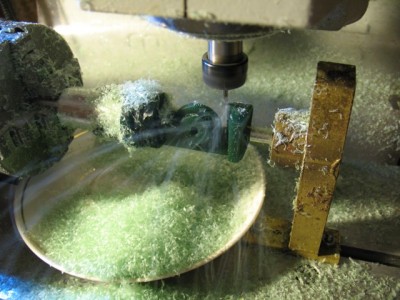

Комментарий к файлу: Резал браслет.Полет нормальный
IMG_0401.jpg [ 101.44 КБ | Просмотров: 6081 ]
IMG_0398.jpg [ 92.82 КБ | Просмотров: 6081 ]
IMG_0397.jpg [ 81.67 КБ | Просмотров: 6081 ]
IMG_0395.jpg [ 83.69 КБ | Просмотров: 6081 ]
IMG_0389.jpg [ 89.63 КБ | Просмотров: 6081 ]
IMG_0387.jpg [ 80.76 КБ | Просмотров: 6081 ]
IMG_0385.jpg [ 66.55 КБ | Просмотров: 6081 ]
Вернуться к началу
 Профиль

Bob
 Заголовок сообщения: Re: Самодельная задняя бабка для Меджик-Ж
Номер сообщения:#2  Сообщение Добавлено: 23 ноя 2011, 12:02
Не в сети

Зарегистрирован: 13 дек 2010, 22:33
Сообщения: 146
Откуда: М-сква
Благодарил (а): 5 раз.
Поблагодарили: 2 раз.
Правильно, не второй же год ждать, пока оплаченное привезут... :roll:

_________________
i can has your 3D
http://www.1024karat.com
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Самодельная задняя бабка для Меджик-Ж
Номер сообщения:#3  Сообщение Добавлено: 23 ноя 2011, 12:15
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Три вопроса:
1. Насколько критично биение в работе ?
2. Почему не стали ставить подшипник ? Смысла нету ?
3. Подстроечный винтик какой-нибудь тоже по этой причине не стали ставить ?

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

Дмитрий.КР.
 Заголовок сообщения: Re: Самодельная задняя бабка для Меджик-Ж
Номер сообщения:#4  Сообщение Добавлено: 23 ноя 2011, 19:22
Не в сети

Зарегистрирован: 11 фев 2011, 10:50
Сообщения: 104
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
С этой ерундовиной провозился 3 недели , если б ещё и нормальную конструкцию делать то закончил бы думаю к рождеству.
Пока попользуюсь так, посмотрю что где поправить и сделаю более съедобный вариант.

+ у меня токарник бьёт так что надо заказывать на стороне , если кто подскажить как убрать биение на шпинделе(токарника) буду благодарен( губки протачивал, биение 0.1-0.2 , смотря как зажать заготовку).

Домашнее исполнение устройства , на его функциональность не влияет.
Вернуться к началу
 Профиль

Дмитрий.КР.
 Заголовок сообщения: Re: Самодельная задняя бабка для Меджик-Ж
Номер сообщения:#5  Сообщение Добавлено: 28 ноя 2011, 22:40
Не в сети

Зарегистрирован: 11 фев 2011, 10:50
Сообщения: 104
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
1


Вложения:
IMG_0404.JPG [ 113.38 КБ | Просмотров: 5988 ]
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Самодельная задняя бабка для Меджик-Ж
Номер сообщения:#6  Сообщение Добавлено: 28 ноя 2011, 23:28
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Разница "с и без" заметна ?

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

Дмитрий.КР.
 Заголовок сообщения: Re: Самодельная задняя бабка для Меджик-Ж
Номер сообщения:#7  Сообщение Добавлено: 28 ноя 2011, 23:45
Не в сети

Зарегистрирован: 11 фев 2011, 10:50
Сообщения: 104
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Конечно, при резке без ЗБ приходится резать на значительно меньшей скорости и сначало черновой проход.
Тонкие модели с агроменной поддержкой, иногда заготовку отрывало.
Штука себя оправдывает.
Основное предназначение все же массивные и длинные детали.
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: Самодельная задняя бабка для Меджик-Ж
Номер сообщения:#8  Сообщение Добавлено: 29 ноя 2011, 00:15
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
А эээ... как засверливаешься в торец ?

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

Дмитрий.КР.
 Заголовок сообщения: Re: Самодельная задняя бабка для Меджик-Ж
Номер сообщения:#9  Сообщение Добавлено: 29 ноя 2011, 18:40
Не в сети

Зарегистрирован: 11 фев 2011, 10:50
Сообщения: 104
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Не сверлюсь, немного придавил с торца и хватит.
