 Заголовок сообщения: Построение "сот" с обратной стороны модели.
Номер сообщения:#1  Сообщение Добавлено: 29 авг 2011, 23:24
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 22:14
Сообщения: 58
Откуда: Харьков
Благодарил (а): 2 раз.
Поблагодарили: 2 раз.
Ну вот наконец-то появилось немного времени на "скриншоты".
Таким методом я строю соты на "обратной стороне медали".
Из плюсов - это улучшенный вид модели. Из минусов - потраченное время.
Для этого нам понадобится пакет для моделирования "Рино" (в данном случае с плагином "Матрикс").
1. Модель с уже выбуленными посадочными местами.
2. Взрываем поверхность, делаем оффсет внешнего края и рисуем прямыми линиями по поверхности внутренние границы сот.
3. Когда границы расчерченны, триммим линии соединяя их.
4. Разрезаем собранными линиями поверхность.
5. Делаем оффсет поверхности во внутрь модели. Удаляем верхний слой.
6. Разрезаем трубку от сквозного отверстия камня новой поверхностью.
7. Удаляем поверхность срезанной трубы и лишней поверхности. Получаем линии границ.
8. Выключаем основной слой и соединяем линии направлениями углов.
9. Заливаем поверхностью.
10. Ну впринципе вроде и всё.
Вот что у меня обычно получется после применения подобных манипуляций.
Может быть кто-то пользуется ещё какими-нибудь методиками построения сот, хотелось бы узнать, ведь на несимметричной многокамёнке процесс бывает довольно долгим.



За это сообщение автора Dmitry (ARDI) поблагодарил: SVP (13 сен 2011, 10:52)
  Рейтинг: 16.67%
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Построение "сот" с обратной стороны модели.
Номер сообщения:#2  Сообщение Добавлено: 31 авг 2011, 18:07
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Сам не пользуюсь, но обязательно попробую. Вообще на рендере результат очень интересно выглядит.
В жизни насколько это "красит" ?

_________________
хороший боцман любой обмер совершает веслом.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Построение "сот" с обратной стороны модели.
Номер сообщения:#3  Сообщение Добавлено: 31 авг 2011, 18:13
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
SVP писал(а):
В жизни насколько это "красит" ?

Осмотр любого ювелирного изделия всегда начинаю с изнаночной стороны. Не просто "красит", но придает законченый "фирменый" вид. "Раньше" Мастера выбирали сзади ручками)). Акромя эстетической составляющей еще и освЕщенность камней усиливает.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Построение "сот" с обратной стороны модели.
Номер сообщения:#4  Сообщение Добавлено: 31 авг 2011, 18:49
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
к................Dmitry (ARDI)
Спасибо за наглядный урок.......!!!

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Построение "сот" с обратной стороны модели.
Номер сообщения:#5  Сообщение Добавлено: 31 авг 2011, 20:19
Не в сети
Аватара пользователя

Зарегистрирован: 09 дек 2010, 21:48
Сообщения: 293
Откуда: Москва
Благодарил (а): 8 раз.
Поблагодарили: 22 раз.
На ювелирном языке эти "соты" называют "ажур". ;)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Построение "сот" с обратной стороны модели.
Номер сообщения:#6  Сообщение Добавлено: 01 сен 2011, 11:26
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 22:14
Сообщения: 58
Откуда: Харьков
Благодарил (а): 2 раз.
Поблагодарили: 2 раз.
Сейчас занимаемся заказом для сети ювелирных бутиков, там "соты" и всякого рода "сетки" на каждом изделии в обязательном порядке, вроде как в брендовом исполнении. Хотя если для себя что-нибудь делаю, стараюсь обратной стороне уделить максимум внимания.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Построение "сот" с обратной стороны модели.
Номер сообщения:#7  Сообщение Добавлено: 30 сен 2011, 16:58
Не в сети

Зарегистрирован: 19 июн 2011, 12:05
Сообщения: 123
Откуда: Ярославль
Благодарил (а): 3 раз.
Поблагодарили: 2 раз.
Мне подруга говорила, мол есть китайские сумки один в один внешне похожи на дорогие, модных брендов. И главное отличие между ними - подкладка. В дорогих сумках даже подкладка дорогая, красивая, а китайцы её не делают. Соты - красиво, только чего то вот заказывают редко. Не хочется просто так работу то лишнюю делать, да ещё все просят металл экономить ;)

_________________
неглубокий пользователь Стрежа и 3дэМакса


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Построение "сот" с обратной стороны модели.
Номер сообщения:#8  Сообщение Добавлено: 14 окт 2011, 19:12
Не в сети
Аватара пользователя

Зарегистрирован: 01 мар 2011, 04:20
Сообщения: 251
Откуда: NY
Благодарил (а): 1 раз.
Поблагодарили: 28 раз.

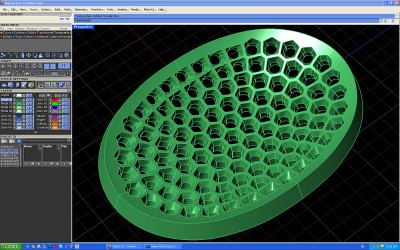

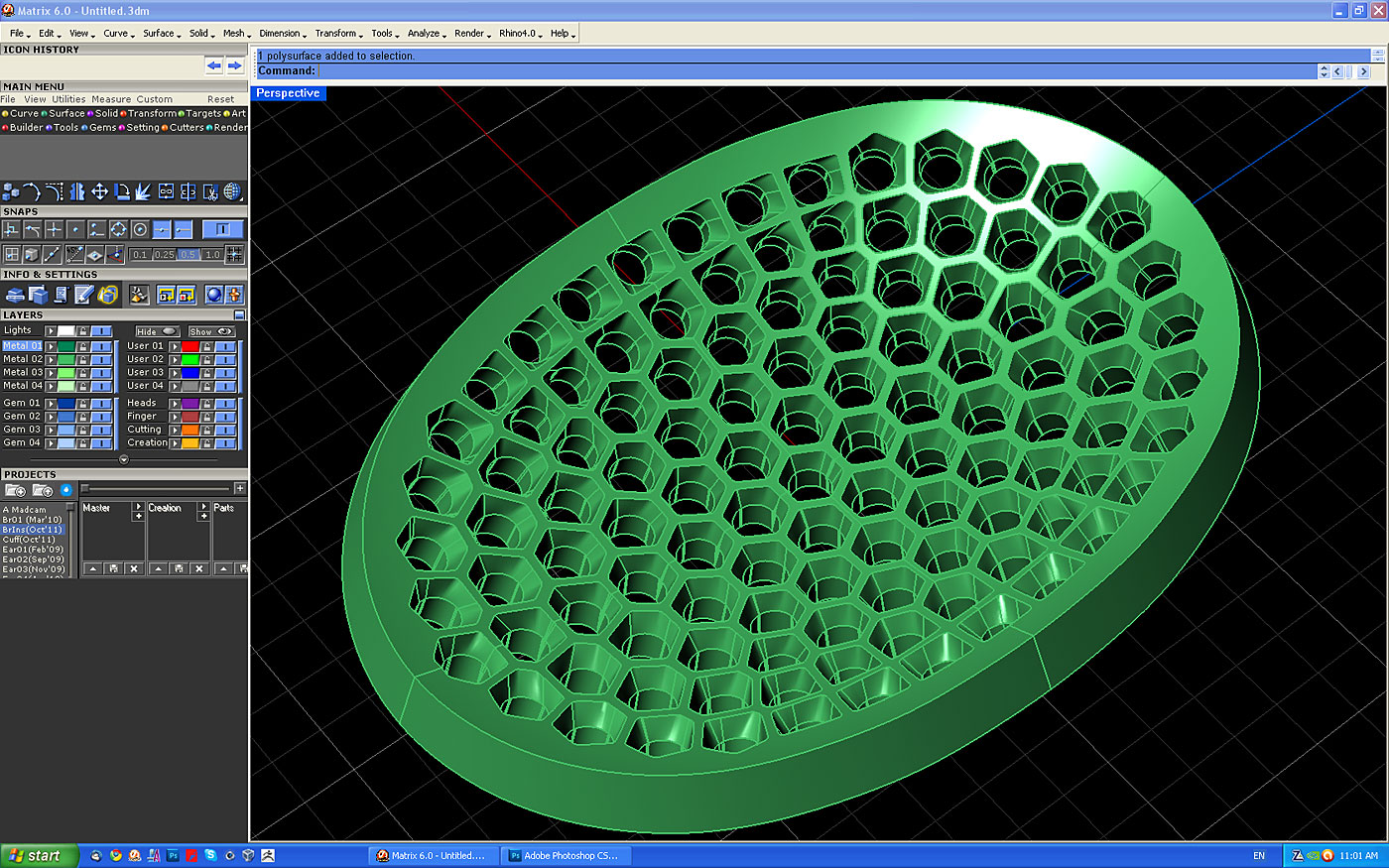

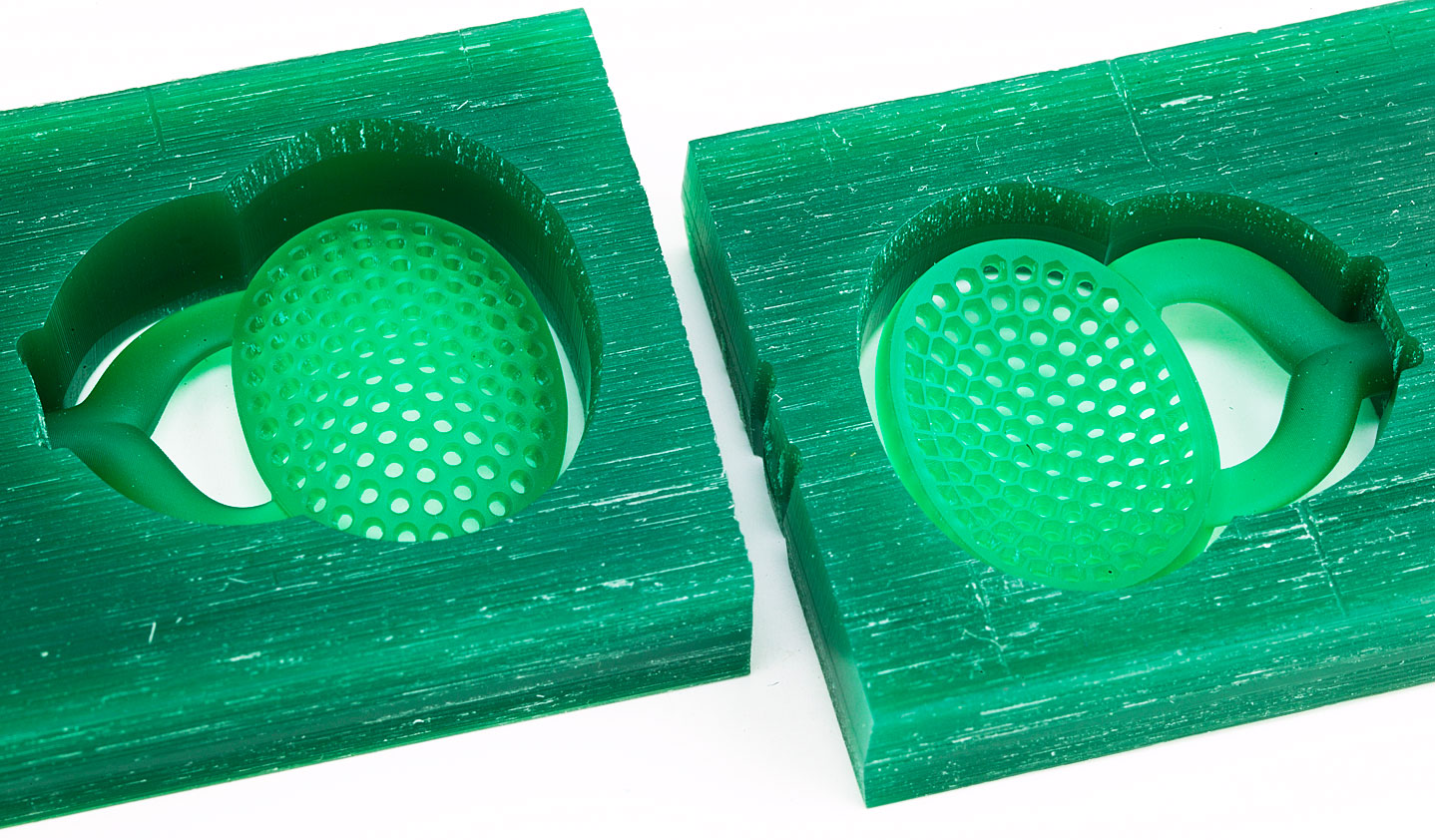

на-днях случилось как-раз "сотами" заняться (впервые на компе). матрикс достаточно легко на автомате всё слепил.


Вложения:
Untitled-1.jpg [ 381.82 КБ | Просмотров: 6550 ]
021U8468.jpg [ 322.98 КБ | Просмотров: 6550 ]

За это сообщение автора zeefly поблагодарил: HovK (14 окт 2011, 19:59)
  Рейтинг: 16.67%
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Построение "сот" с обратной стороны модели.
Номер сообщения:#9  Сообщение Добавлено: 14 окт 2011, 22:00
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 22:14
Сообщения: 58
Откуда: Харьков
Благодарил (а): 2 раз.
Поблагодарили: 2 раз.
Так, так. А можно поподробнее? Как в Матриксе на автомате сделать? Растиражировать один "cutter" зараннее подготовленный или есть другие способы? Просто приходиться руками всё делать, а это затраты по времени.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Построение "сот" с обратной стороны модели.
Номер сообщения:#10  Сообщение Добавлено: 14 окт 2011, 23:28
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
F6-> Azure cuter... кажись.
