Вопросы связанные с технологическими тонкостями при 3D-моделировании.
Учет усадок, форма и расположение крапанов, литников, поддержек итп.
Хотелось бы собрать тут информацию, которая поможет новичкам не наступать
на популярные грабли. Когда казалось-бы, всё смоделировано, но годится только
в мусорное ведро из-за парочки неверных "толщин".
Сильно приветствуются примеры с указанием толщин, методик построения и прочее.

|
Страница 1 из 1
|
[ Сообщений: 5 ] |
|
| Автор |
Сообщение |
|
modeco
|
Заголовок сообщения: Вопрос по резке кольца. Номер сообщения: #1
Добавлено: 13 сен 2014, 11:56 |
|
Зарегистрирован: 01 дек 2013, 23:34
Сообщения: 19
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
|
|

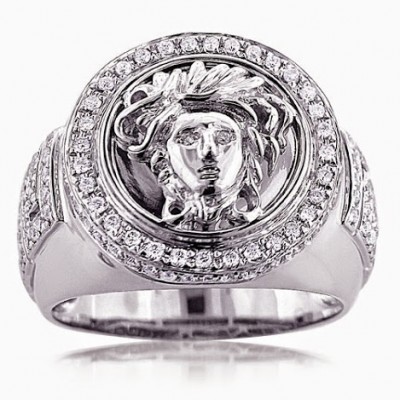

Как лучше резать такую печатку? Какие стратегии использовать?
| Вложения: |
14k-gold-diamond-mens-versace-style-ring-188ct-p-77_1.jpg [ 70.62 КБ | Просмотров: 3303 ]
|
|
|
| Вернуться к началу |
|
 |
|
Дмитрий.КР.
|
Заголовок сообщения: Re: Вопрос по резке кольца. Номер сообщения: #2
Добавлено: 13 сен 2014, 12:36 |
|
Зарегистрирован: 11 фев 2011, 10:50
Сообщения: 104
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
|
|
Сначала по 4 сторонам , затем верх.
Или Вас что то конкретное смущает в данном кольце?
|
|
| Вернуться к началу |
|
|
|
Виг
|
Заголовок сообщения: Re: Вопрос по резке кольца. Номер сообщения: #3
Добавлено: 13 сен 2014, 15:00 |
|
Зарегистрирован: 14 дек 2010, 17:36
Сообщения: 316
Откуда: Подмосковье
Благодарил (а): 3 раз.
Поблагодарили: 21 раз.
|
|

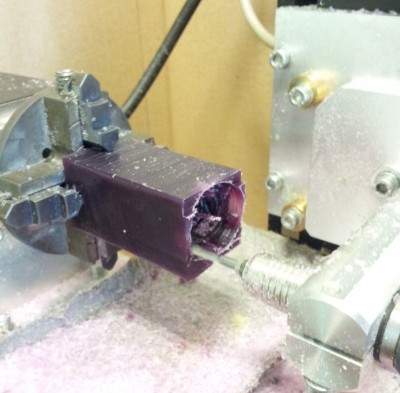

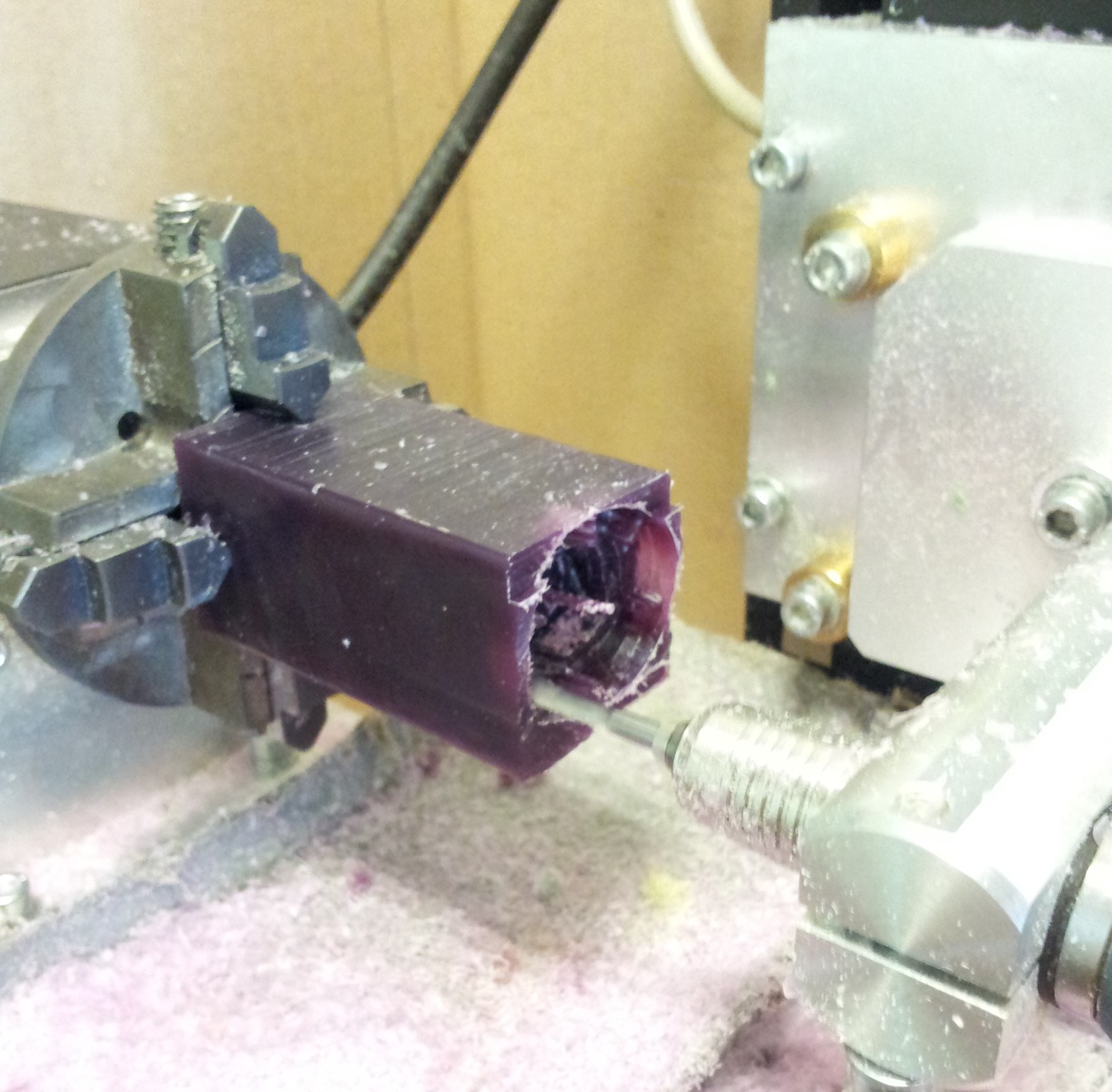

Примерно вот так вот. Сначала при перевернутом шпинделе "пробиваете" вверх, а потом в обычном режиме по 4 сторона. Но в таком случае у вас не получатся поднутрения или их подобие.
Я бы отдельно вырезал ту плашку - верхнюю часть (голова + два ряда камней) и основную часть, пробив бы там поднутрение сверху немногим меньше радиуса верхней плашки.
| Вложения: |
20120809_184120.jpg [ 314.45 КБ | Просмотров: 3295 ]
|
|
|
| Вернуться к началу |
|
|
|
modeco
|
Заголовок сообщения: Re: Вопрос по резке кольца. Номер сообщения: #4
Добавлено: 13 сен 2014, 19:19 |
|
Зарегистрирован: 01 дек 2013, 23:34
Сообщения: 19
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
|
|
Если по 4 сторонам резать, наверно сильные зарезы будут в местах пересечения областей резки. Станок стриж.
|
|
| Вернуться к началу |
|
|
|
Виг
|
Заголовок сообщения: Re: Вопрос по резке кольца. Номер сообщения: #5
Добавлено: 13 сен 2014, 20:44 |
|
Зарегистрирован: 14 дек 2010, 17:36
Сообщения: 316
Откуда: Подмосковье
Благодарил (а): 3 раз.
Поблагодарили: 21 раз.
|
|
Если у вас зарезы в местах пересечения - то что-то не так с соосностью и с инструментом.
|
|
