davids161
 Заголовок сообщения: Качество поверхности после резки.
Номер сообщения:#1  Сообщение Добавлено: 22 апр 2014, 08:42
Не в сети

Зарегистрирован: 14 сен 2013, 16:52
Сообщения: 133
Благодарил (а): 13 раз.
Поблагодарили: 10 раз.
Доброго дня уважаемые форумчане, режу первые обручалки и после резки на поверхность как бы ребристая. Что может влиять на это? Воск феррис. Может спецы в этой ветке выложат фото поверхности на разных марках воска, с указанием режима резки и особенностей воска исходя из опыта. Думаю новичкам будет очень познавательно.
Вернуться к началу
 Профиль

modeco
 Заголовок сообщения: Re: Качество поверхности после резки.
Номер сообщения:#2  Сообщение Добавлено: 22 апр 2014, 10:41
Не в сети

Зарегистрирован: 01 дек 2013, 23:34
Сообщения: 19
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Похоже это stl файл такой.
Вернуться к началу
 Профиль

Portos
 Заголовок сообщения: Re: Качество поверхности после резки.
Номер сообщения:#3  Сообщение Добавлено: 22 апр 2014, 12:42
Не в сети

Зарегистрирован: 26 мар 2012, 12:06
Сообщения: 360
Благодарил (а): 14 раз.
Поблагодарили: 25 раз.
это точно дело в STL.
davids161 ты скрин STLки выложи, там точно будет видно эти грани.

_________________
---------------
"Cтриж" :)
Вернуться к началу
 Профиль

davids161
 Заголовок сообщения: Re: Качество поверхности после резки.
Номер сообщения:#4  Сообщение Добавлено: 22 апр 2014, 22:21
Не в сети

Зарегистрирован: 14 сен 2013, 16:52
Сообщения: 133
Благодарил (а): 13 раз.
Поблагодарили: 10 раз.
Простой риновский файл
Вернуться к началу
 Профиль

Portos
 Заголовок сообщения: Re: Качество поверхности после резки.
Номер сообщения:#5  Сообщение Добавлено: 22 апр 2014, 22:26
Не в сети

Зарегистрирован: 26 мар 2012, 12:06
Сообщения: 360
Благодарил (а): 14 раз.
Поблагодарили: 25 раз.
УП делал в Рино? или в DeskProto?

_________________
---------------
"Cтриж" :)
Вернуться к началу
 Профиль

estonec
 Заголовок сообщения: Re: Качество поверхности после резки.
Номер сообщения:#6  Сообщение Добавлено: 23 апр 2014, 00:12
Не в сети

Зарегистрирован: 03 дек 2012, 18:17
Сообщения: 15
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
ну, это всего лишь скрин из райно...на сетку смотреть нужно...скорее всего. В настройках экспорта, значения Detailed Options.
Вернуться к началу
 Профиль

davids161
 Заголовок сообщения: Re: Качество поверхности после резки.
Номер сообщения:#7  Сообщение Добавлено: 23 апр 2014, 09:43
Не в сети

Зарегистрирован: 14 сен 2013, 16:52
Сообщения: 133
Благодарил (а): 13 раз.
Поблагодарили: 10 раз.
Делал в ринокаме, сетку соответственно видно.
Вернуться к началу
 Профиль

Фокин Сергей
 Заголовок сообщения: Re: Качество поверхности после резки.
Номер сообщения:#8  Сообщение Добавлено: 23 апр 2014, 09:52
Не в сети
Аватара пользователя

Зарегистрирован: 09 дек 2010, 21:48
Сообщения: 293
Откуда: Москва
Благодарил (а): 8 раз.
Поблагодарили: 22 раз.
davids161 писал(а):
Делал в ринокаме, сетку соответственно видно.

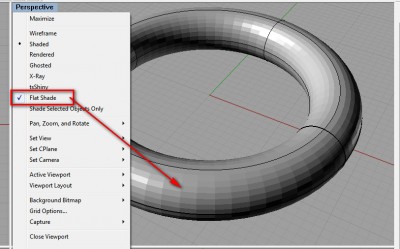

Включи в свойствах вьпорта режим FlatShade и увидишь реальный мешь, по которому Ринокам считает пути


Вложения:
Flat Shade.jpg
Flat Shade.jpg [ 107.42 КБ | Просмотров: 4525 ]
Вернуться к началу
 Профиль

davids161
 Заголовок сообщения: Re: Качество поверхности после резки.
Номер сообщения:#9  Сообщение Добавлено: 23 апр 2014, 11:21
Не в сети

Зарегистрирован: 14 сен 2013, 16:52
Сообщения: 133
Благодарил (а): 13 раз.
Поблагодарили: 10 раз.
Так и есть, а как этого избежать?
Вернуться к началу
 Профиль

Фокин Сергей
 Заголовок сообщения: Re: Качество поверхности после резки.
Номер сообщения:#10  Сообщение Добавлено: 23 апр 2014, 19:24
Не в сети
Аватара пользователя

Зарегистрирован: 09 дек 2010, 21:48
Сообщения: 293
Откуда: Москва
Благодарил (а): 8 раз.
Поблагодарили: 22 раз.

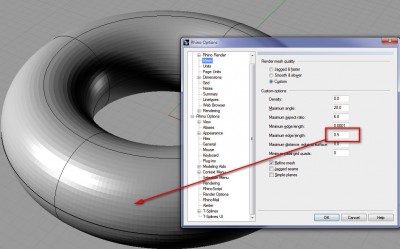

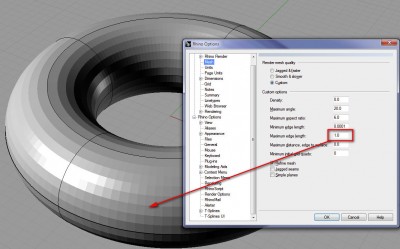

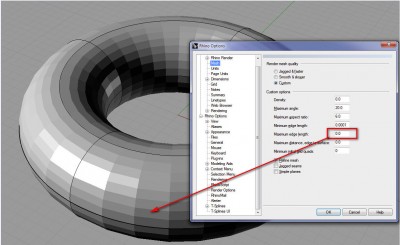

Поиграйтесь с этим параметром., Но нужно подобрать оптимальный, т.к. с слишком плотной сеткой Ринокам считать УП будет дольше.


Вложения:
00.jpg [ 199.78 КБ | Просмотров: 4499 ]
1.jpg [ 184.95 КБ | Просмотров: 4499 ]
0_5.jpg [ 192.11 КБ | Просмотров: 4499 ]
За это сообщение автора Фокин Сергей поблагодарили: 3 Самшит (22 июн 2015, 13:27) • davids161 (23 апр 2014, 21:13) • jwikiig (04 окт 2015, 23:46)
  Рейтинг: 50%
