Правила форума


Вопросы связанные с технологическими тонкостями при 3D-моделировании.
Учет усадок, форма и расположение крапанов, литников, поддержек итп.
Хотелось бы собрать тут информацию, которая поможет новичкам не наступать
на популярные грабли. Когда казалось-бы, всё смоделировано, но годится только
в мусорное ведро из-за парочки неверных "толщин".

Сильно приветствуются примеры с указанием толщин, методик построения и прочее.



Начать новую тему Ответить на тему  Страница 2 из 4
  [ Сообщений: 33 ]  На страницу Пред.  1, 2, 3, 4  След.
  Версия для печати Пред. тема | След. тема
Автор Сообщение
igor
 Заголовок сообщения: Re: Работа с текстом - помогите, плиз!
Номер сообщения:#11  Сообщение Добавлено: 25 апр 2013, 11:47
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
Nastasja писал(а):
igor, спасибо за подробное объяснение!) буду пробовать)))

Чаще нажимайте F1 (это Вам уже писали) и всегда смотрите на командную строку, там описываются дальнейшие действия и команды.
Успехов в постижении 3D дизайна.................)))

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

Nastasja
 Заголовок сообщения: Re: Работа с текстом - помогите, плиз!
Номер сообщения:#12  Сообщение Добавлено: 13 июн 2013, 12:34
Не в сети
Аватара пользователя

Зарегистрирован: 24 апр 2013, 13:17
Сообщения: 15
Благодарил (а): 3 раз.
Поблагодарили: 0 раз.
Здравствуйте, уважаемые мастера!

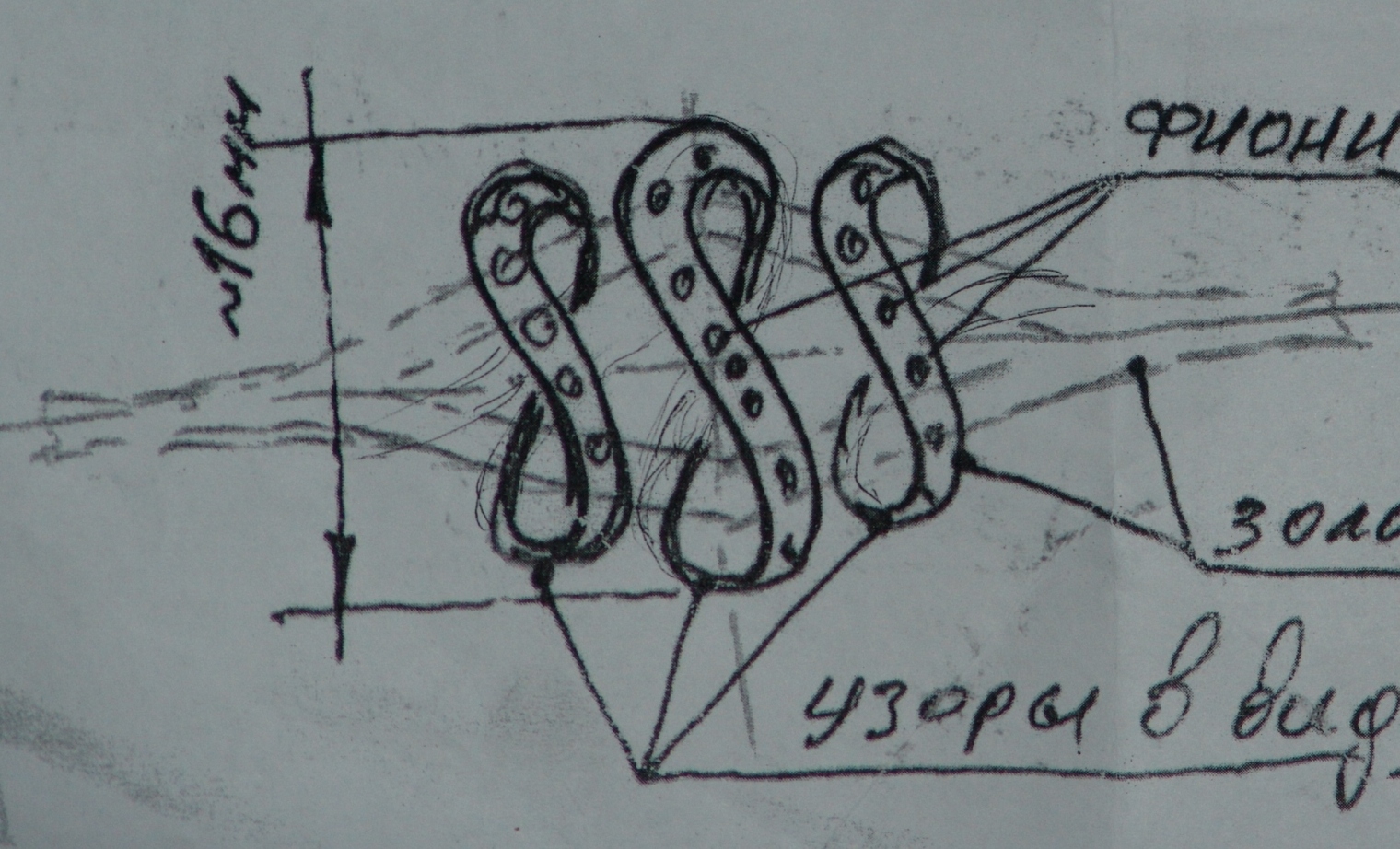

У меня вот тут опять вопрос назрел...нужно нарисовать кольцо с тремя восьмерками...вот так примерно:
Вложение:
DSC05859вякр я.jpg
DSC05859вякр я.jpg [ 604.02 КБ | Просмотров: 3390 ]

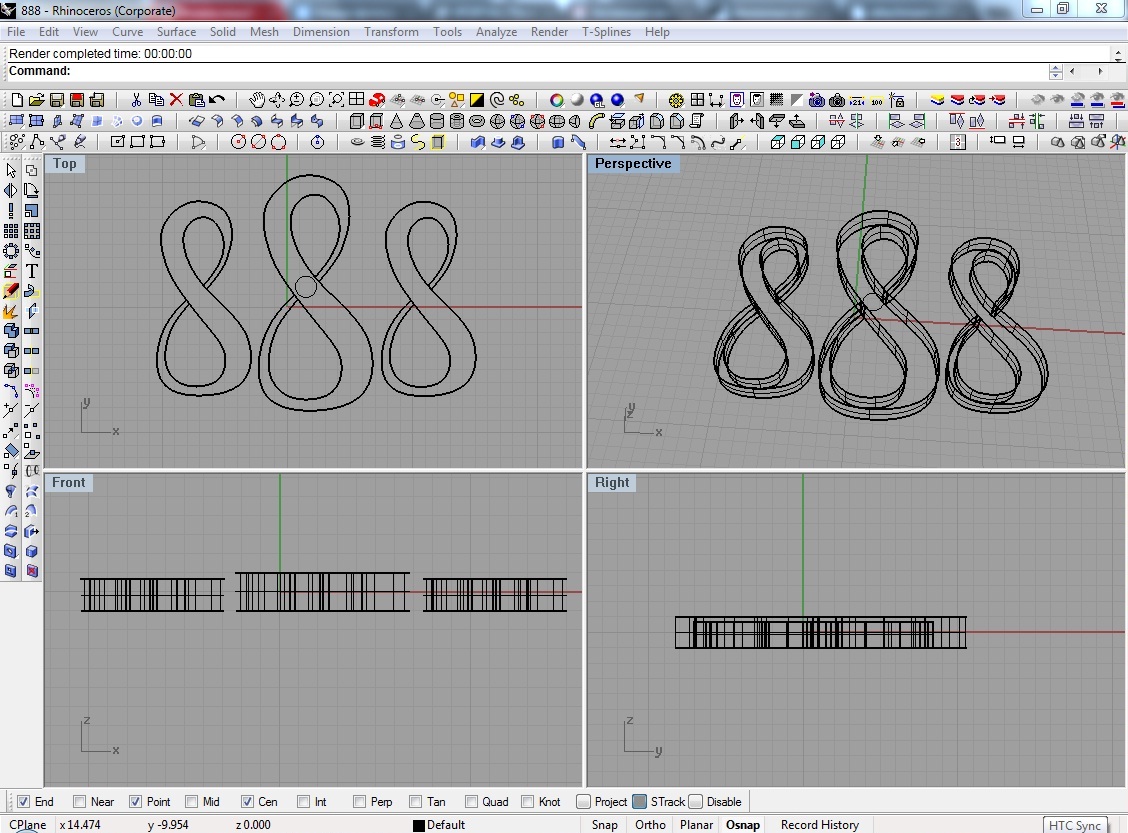

Восьмерки я нарисовала (с помощью фри форм по контр.точкам - правильно?)...
Вложение:
888.jpg [ 301.92 КБ | Просмотров: 3390 ]


А дальше туплю...как их объемными сделать? выдавливать плоскую поверхность пробовала...но как тогда закрыть верхушку (на скрине видно, о чем я)...или вообще другим путем идти? плиз, подскажите, каким инструментом лучше такие вещи объемными делать?

Заранее благодарна!!!
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Работа с текстом - помогите, плиз!
Номер сообщения:#13  Сообщение Добавлено: 13 июн 2013, 13:03
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
Nastasja писал(а):
Заранее благодарна!!!

Экструдируются только замкнутые контуры. У Вас они разомкнуты.
Если другой путь, то строить по двым рельсам и сечениям.
Дольше, но результат будет намного лучше.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.


За это сообщение автора igor поблагодарил: Nastasja (13 июн 2013, 13:17)
  Рейтинг: 16.67%
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Работа с текстом - помогите, плиз!
Номер сообщения:#14  Сообщение Добавлено: 13 июн 2013, 13:12
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.

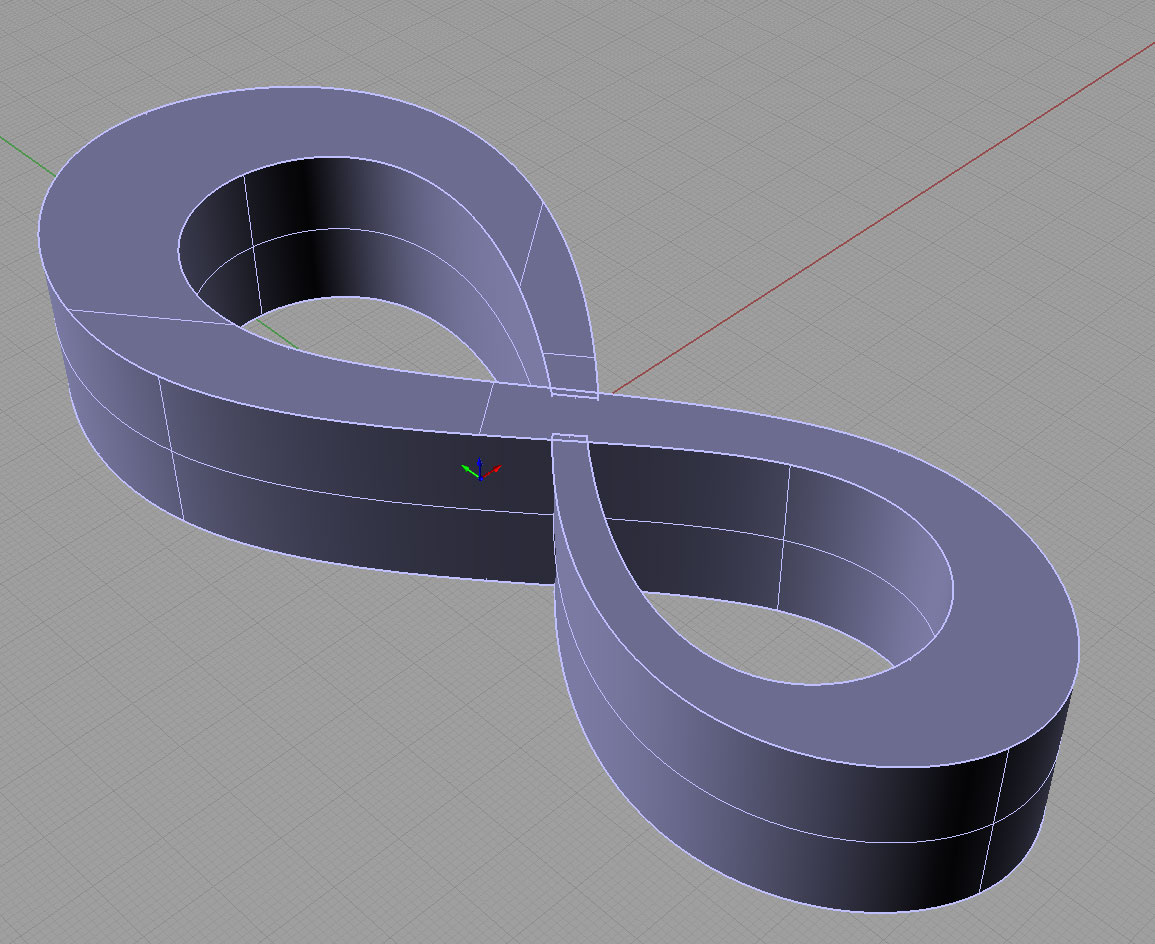

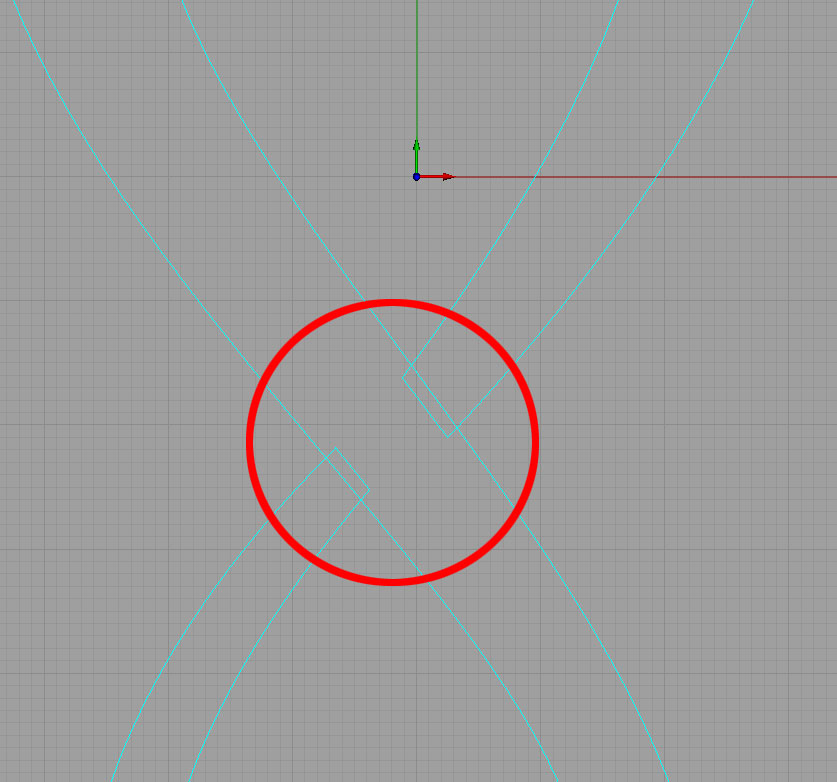

Вот наглядно.


Вложения:
001.jpg [ 93.31 КБ | Просмотров: 3381 ]
002.jpg [ 143.46 КБ | Просмотров: 3381 ]

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

Nastasja
 Заголовок сообщения: Re: Работа с текстом - помогите, плиз!
Номер сообщения:#15  Сообщение Добавлено: 13 июн 2013, 13:18
Не в сети
Аватара пользователя

Зарегистрирован: 24 апр 2013, 13:17
Сообщения: 15
Благодарил (а): 3 раз.
Поблагодарили: 0 раз.
igor писал(а):
Nastasja писал(а):
Заранее благодарна!!!

Экструдируются только замкнутые контуры. У Вас они разомкнуты.
Если другой путь, то строить по двым рельсам и сечениям.
Дольше, но результат будет намного лучше.



Спасибо! вроде бы, получается по 2 рельсам)))) попробую обоими путями, посмотрим, как получится))) результат выложу!
Вернуться к началу
 Профиль

Nastasja
 Заголовок сообщения: Re: Работа с текстом - помогите, плиз!
Номер сообщения:#16  Сообщение Добавлено: 19 июн 2013, 15:31
Не в сети
Аватара пользователя

Зарегистрирован: 24 апр 2013, 13:17
Сообщения: 15
Благодарил (а): 3 раз.
Поблагодарили: 0 раз.
Nastasja писал(а):
Здравствуйте, уважаемые мастера!
У меня вот тут опять вопрос назрел...нужно нарисовать кольцо с тремя восьмерками...вот так примерно:
Вложение:
DSC05859вякр я.jpg


Восьмерки я нарисовала (с помощью фри форм по контр.точкам - правильно?)...
Вложение:


А дальше туплю...как их объемными сделать? выдавливать плоскую поверхность пробовала...но как тогда закрыть верхушку (на скрине видно, о чем я)...или вообще другим путем идти? плиз, подскажите, каким инструментом лучше такие вещи объемными делать?

Заранее благодарна!!!


Уважаемые, мастера, у меня тут по восьмеркам изменения((( В общем, нужно, чтобы они шли как бы одна из другой...такая непрерывная линия чтобы получилась, которая бы потом с обеих сторон в шинку уходила....тут я вообще даже не знаю с чего начать((((
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Работа с текстом - помогите, плиз!
Номер сообщения:#17  Сообщение Добавлено: 19 июн 2013, 16:14
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
Nastasja писал(а):
...по восьмеркам изменения((( В общем, нужно, чтобы они шли как бы одна из другой...такая непрерывная линия чтобы получилась, которая бы потом с обеих сторон в шинку уходила....тут я вообще даже не знаю с чего начать((((


напрашивалось;)..
на плоскости сделайте две непрерывные направляющие линии(рельсы), а по ним пустите соответсвующие профили. Результат сверните в кольцо.


За это сообщение автора HovK поблагодарил: Nastasja (19 июн 2013, 16:26)
  Рейтинг: 16.67%
Вернуться к началу
 Профиль

Nastasja
 Заголовок сообщения: Re: Работа с текстом - помогите, плиз!
Номер сообщения:#18  Сообщение Добавлено: 03 фев 2014, 18:25
Не в сети
Аватара пользователя

Зарегистрирован: 24 апр 2013, 13:17
Сообщения: 15
Благодарил (а): 3 раз.
Поблагодарили: 0 раз.
igor писал(а):
Рисуем кольцо, находим такую кнопку..........001
Выделяем поверхность на которую хотим положить наш текст, орнамент.........002
Получаем сплайн-развёртку........003
Находим такую кнопку и делаем из сплайна поверхность..............004
На поверхности размещаем буквы, орнамент..............005
Если текст надо утопить.......делаем это сразу на поверхности......006
Находим такую кнопку....выделяем наши буквы, жмём энтер, выделяем нашу поверхность и нашу поверхность на кольце, жмём энтер буквы ложаться на поверхность...............007
Находим ещё одну кнопку, выделяем кольцо, жмём энтер и выделяем бквы, ещё раз энтер, смотрим результат.......008
Ну вот приблизительно так и делали кольцо силы........ :roll:

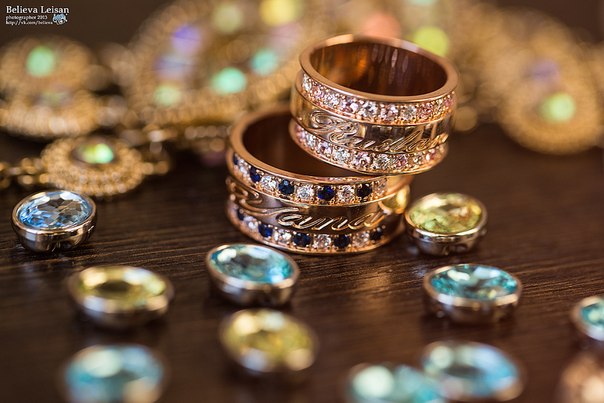

Здравствуйте! Мне нужно сделать такие колечки (фото 1)...
Вложение:
B-4sjQ0jd00.jpg [ 54.86 КБ | Просмотров: 3157 ]

и так-то вроде сделала...и текст разместила....но вычитание все время срывается(((( и шрифт меняла, и само кольцо увеличивала...и все-равно "difference failed"(((( плиз, подскажите, в чем проблема может быть???

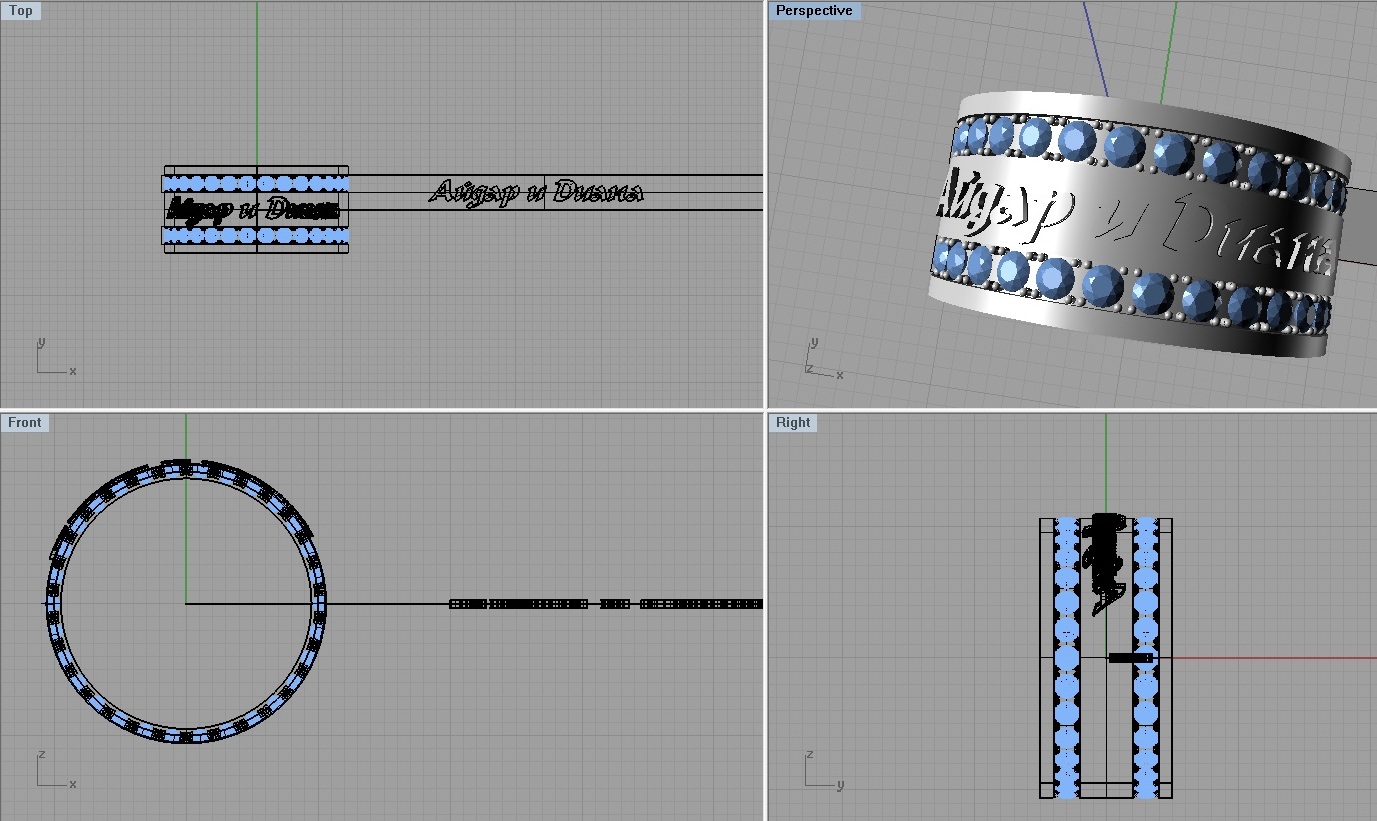

То, что сделала уже - фото 2


Вложения:
Айдар и Диана.jpg
Айдар и Диана.jpg [ 301.7 КБ | Просмотров: 3157 ]
Вернуться к началу
 Профиль

torvet
 Заголовок сообщения: Re: Работа с текстом - помогите, плиз!
Номер сообщения:#19  Сообщение Добавлено: 03 фев 2014, 19:15
Не в сети

Зарегистрирован: 22 июн 2011, 10:01
Сообщения: 148
Благодарил (а): 0 раз.
Поблагодарили: 4 раз.
Nastasja писал(а):
Здравствуйте! Мне нужно сделать такие колечки (фото 1)...
уже - фото 2


Разместите на поверхности буквы не Solid а Surface а затем OffsetSrf c командами Solid и BothSides (см командную строку)
Вернуться к началу
 Профиль

Фокин Сергей
 Заголовок сообщения: Re: Работа с текстом - помогите, плиз!
Номер сообщения:#20  Сообщение Добавлено: 03 фев 2014, 19:16
Не в сети
Аватара пользователя

Зарегистрирован: 09 дек 2010, 21:48
Сообщения: 293
Откуда: Москва
Благодарил (а): 8 раз.
Поблагодарили: 22 раз.
Выложите отдельным файлом текст, возможно в буковках проблема.
Вернуться к началу
 Профиль
