Karat
 Заголовок сообщения: Нужна помощь
Номер сообщения:#1  Сообщение Добавлено: 18 май 2013, 18:22
Не в сети
Аватара пользователя

Зарегистрирован: 08 фев 2012, 20:59
Сообщения: 165
Благодарил (а): 11 раз.
Поблагодарили: 6 раз.

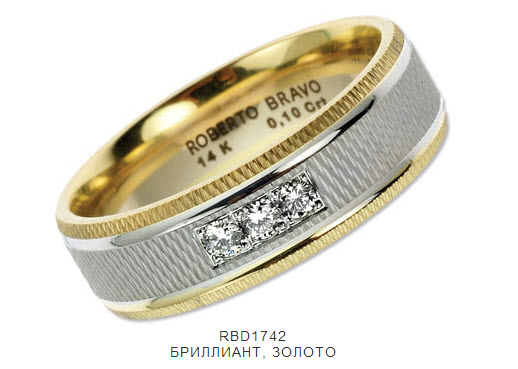

Коллеги, прошу вашей помощи. Принесли такую вот картинку, как можно сделать такую поверхность? Про браш знаю, но там нужно будет рисовать для альфа канала картинку, плюс в местах стыковки кисти не совсем ровно получается. Есть ли еще какие методы?


Вложения:
18-05-2013 20-19-02.jpg
18-05-2013 20-19-02.jpg [ 99.32 КБ | Просмотров: 5382 ]
Вернуться к началу
 Профиль

Volodja81
 Заголовок сообщения: Re: Нужна помощь
Номер сообщения:#2  Сообщение Добавлено: 18 май 2013, 21:14
Не в сети

Зарегистрирован: 23 окт 2012, 20:43
Сообщения: 422
Откуда: Таганрог
Благодарил (а): 59 раз.
Поблагодарили: 37 раз.
Karat писал(а):
Коллеги, прошу вашей помощи. Принесли такую вот картинку, как можно сделать такую поверхность? Про браш знаю, но там нужно будет рисовать для альфа канала картинку, плюс в местах стыковки кисти не совсем ровно получается. Есть ли еще какие методы?

Noise master в браше, можно подобрать альфу похожую на ту что на картинке.
В ручную замучиться можно стыковать.
Вернуться к началу
 Профиль

Volodja81
 Заголовок сообщения: Re: Нужна помощь
Номер сообщения:#3  Сообщение Добавлено: 18 май 2013, 21:29
Не в сети

Зарегистрирован: 23 окт 2012, 20:43
Сообщения: 422
Откуда: Таганрог
Благодарил (а): 59 раз.
Поблагодарили: 37 раз.
Noise Maker во вкладке сурфайс


Вложения:
NoiseMaker.jpg [ 179.11 КБ | Просмотров: 5369 ]
Вернуться к началу
 Профиль

Karat
 Заголовок сообщения: Re: Нужна помощь
Номер сообщения:#4  Сообщение Добавлено: 18 май 2013, 22:48
Не в сети
Аватара пользователя

Зарегистрирован: 08 фев 2012, 20:59
Сообщения: 165
Благодарил (а): 11 раз.
Поблагодарили: 6 раз.
Volodja81 писал(а):
Noise Maker во вкладке сурфайс

Спасибо огромное! Буду пробывать, в браше не особо силен, поэтому не знал данной фичи.
Вернуться к началу
 Профиль

Volodja81
 Заголовок сообщения: Re: Нужна помощь
Номер сообщения:#5  Сообщение Добавлено: 19 май 2013, 00:00
Не в сети

Зарегистрирован: 23 окт 2012, 20:43
Сообщения: 422
Откуда: Таганрог
Благодарил (а): 59 раз.
Поблагодарили: 37 раз.
Karat писал(а):
Volodja81 писал(а):
Noise Maker во вкладке сурфайс

Спасибо огромное! Буду пробывать, в браше не особо силен, поэтому не знал данной фичи.

Очень хорошая штука, но надо повозиться с ней чтобы разобраться. На Zbrushcentral можно посмотреть урок именно по этой функции.
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Нужна помощь
Номер сообщения:#6  Сообщение Добавлено: 19 май 2013, 00:28
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
Karat писал(а):
Есть ли еще какие методы?

может я что-то не то вижу..
А если вдруг то самое:

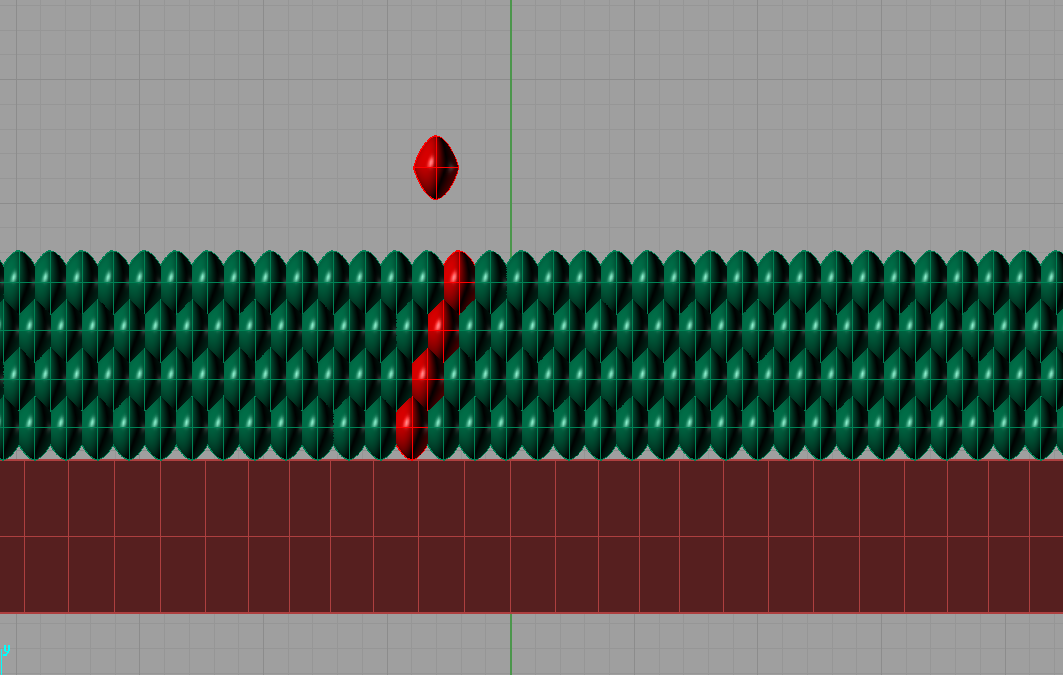

Вложение:
текстур.png [ 206.21 КБ | Просмотров: 5349 ]

на картинке все подсказки.
array along curve->copy->move->flowe along surface->polar array (на вкус)
Вернуться к началу
 Профиль

Karat
 Заголовок сообщения: Re: Нужна помощь
Номер сообщения:#7  Сообщение Добавлено: 19 май 2013, 09:27
Не в сети
Аватара пользователя

Зарегистрирован: 08 фев 2012, 20:59
Сообщения: 165
Благодарил (а): 11 раз.
Поблагодарили: 6 раз.
HovK писал(а):
Karat писал(а):
Есть ли еще какие методы?

может я что-то не то вижу..
А если вдруг то самое:
Вложение:

на картинке все подсказки.
array along curve->copy->move->flowe along surface->polar array (на вкус)

Рассмотрю такой вариант
Вернуться к началу
 Профиль

master
 Заголовок сообщения: Re: Нужна помощь
Номер сообщения:#8  Сообщение Добавлено: 19 май 2013, 10:51
Не в сети

Зарегистрирован: 19 авг 2012, 00:26
Сообщения: 110
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Karat писал(а):
HovK писал(а):
Karat писал(а):
Есть ли еще какие методы?

может я что-то не то вижу..
А если вдруг то самое:
Вложение:

на картинке все подсказки.
array along curve->copy->move->flowe along surface->polar array (на вкус)

Рассмотрю такой вариант

А чего его рассматривать? Это тот вариант по которому надо делать. Смодельте элемент нужной формы и создайте массив. А потом все на поверхность. Единственный вопрос на чем модель строить или резать что бы все труды не запоганились.
Вернуться к началу
 Профиль

Karat
 Заголовок сообщения: Re: Нужна помощь
Номер сообщения:#9  Сообщение Добавлено: 19 май 2013, 11:40
Не в сети
Аватара пользователя

Зарегистрирован: 08 фев 2012, 20:59
Сообщения: 165
Благодарил (а): 11 раз.
Поблагодарили: 6 раз.
master писал(а):
Karat писал(а):
HovK писал(а):
Karat писал(а):
Есть ли еще какие методы?

может я что-то не то вижу..
А если вдруг то самое:
Вложение:

на картинке все подсказки.
array along curve->copy->move->flowe along surface->polar array (на вкус)

Рассмотрю такой вариант

А чего его рассматривать? Это тот вариант по которому надо делать. Смодельте элемент нужной формы и создайте массив. А потом все на поверхность. Единственный вопрос на чем модель строить или резать что бы все труды не запоганились.

Резать на стриже буду
Вернуться к началу
 Профиль

master
 Заголовок сообщения: Re: Нужна помощь
Номер сообщения:#10  Сообщение Добавлено: 19 май 2013, 13:28
Не в сети

Зарегистрирован: 19 авг 2012, 00:26
Сообщения: 110
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Karat писал(а):
Резать на стриже буду

Если не сложно выложите потом фото. Хотелось бы посмотреть как такой узор прорежется. Вы только режете или потом и в металле делать будите? Если да то и фото готового изделия не мешало бы посмотреть.
Вернуться к началу
 Профиль
