Станок ЧПУ для работы по воску и мягким металлам (медь, бронза, алюминий и их сплавы, акрилы пластмассы).
Проект был не коммерческий, был разработан и воплощён в количестве 2х экземпляров совместно с Dmitry

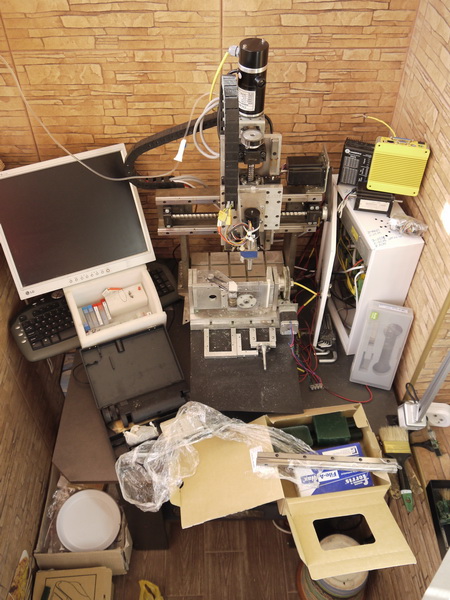

из Одессы.Комплект продажи. Машина ЧПУ, Блок управления, Дисплей, Компьютер управления настольный+маленький (на фото Жёлтый на блоке управления), дополнительный шаговый мотор+драйвер Leadshine M542, Микроскоп с оптической решёткой 0,02мм., Циферблатный индикатор 0,01мм (10 мм. ход, на фото нет(состояние нового), дополнительный без щёточный двигатель привода шпинделя, Фрезы (вагон и маленькая тележка (в т.ч. BitsBits), Запасные рельсы. Остатки воска
Рама-чугун+детальки из АМг и АМц
Комплектующих Китайских кроме драйверов Leadshine M542 нет.

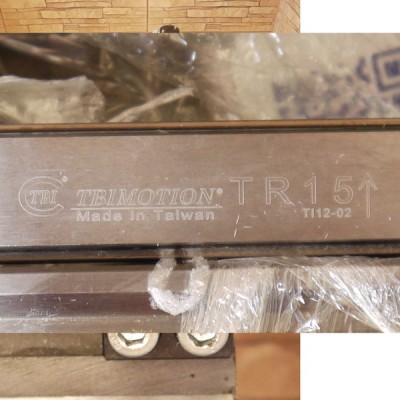

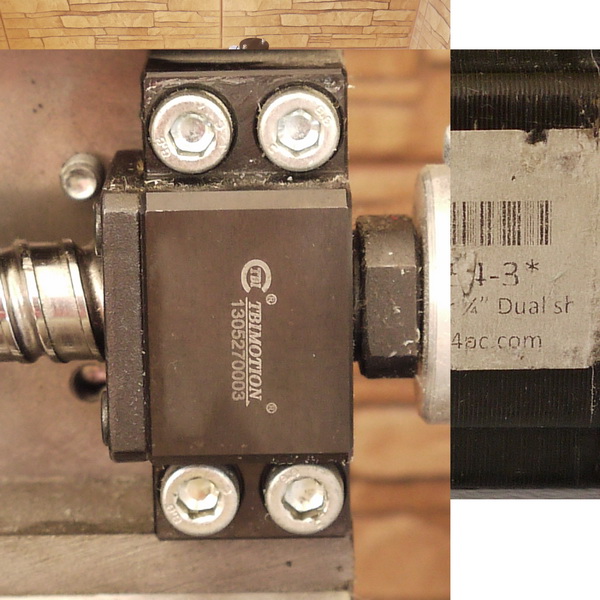

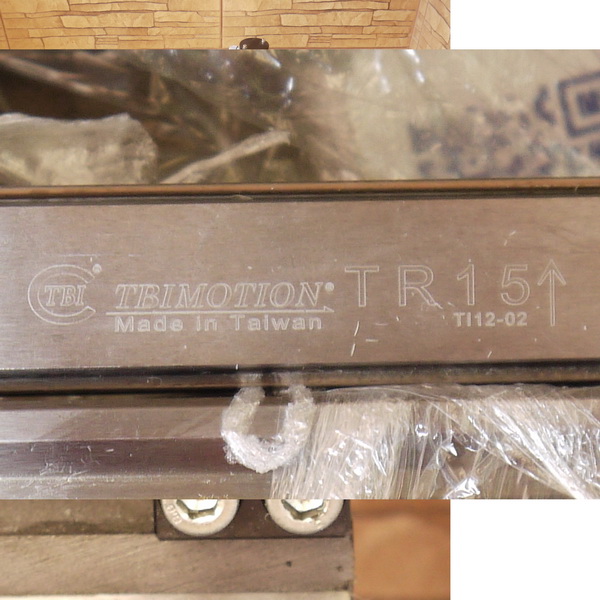

По комплектующим-Всё приобреталось "там, за бугром" (Англия, Венгрия, США, Канада): Рельсы и комплекты ШВП (приобритение: Великобритания-Венгрия) TBImotions (Тайвань), Во всех комплекты ШВП гайки спаренные. Класс точности рельсы+ШВП комплекты все повышенной точности (маркировки не пишу) то есть следующая точность после N-нормал, предпрецизион.
Шпиндель NSK-разбирался в связи с тем то на валу раскрутилась гайка удерживающая подшипники (Dmitry Подсказывал что как делать). Работает без нареканий, к нему есть в запасе Японские подшипники EZO+китай клон.

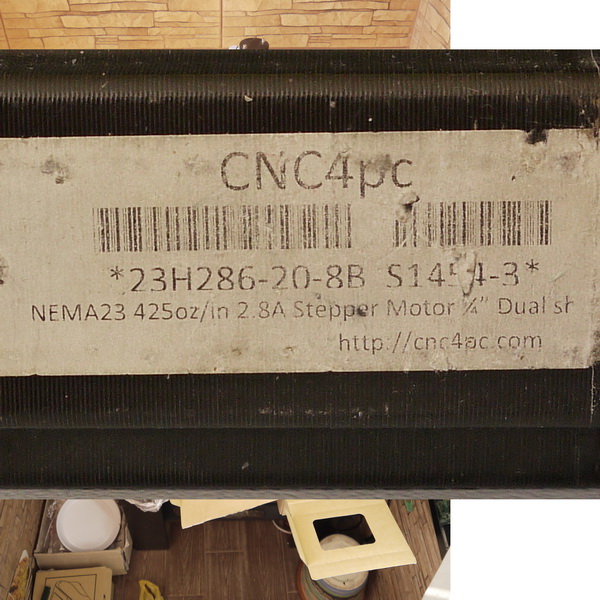

На ось зет установлен Серводвигатель, оси Х и Z мощные шаговики (см. фото).
Интерфейс LAN (Smoothstepper, кто разбирается-поймёт что это вэри гуд)
Шаговики+ремни+шкивы+...фирма.
+цанга NSK 2мм.
Рабочая зона: Х-205; У-190; Z-170 (+возможность изменять положение шпинделя по оси Z вверх вниз методом перестановки в дополнительные штатные крепления)
Торг, предложения. Возможна доставка в Россию через Белоруссию.
Все работает без нареканий.
Продается в связи переездом в другое государство (изменение вида деятельности по новому месту ПМЖ)
Цена 5000$

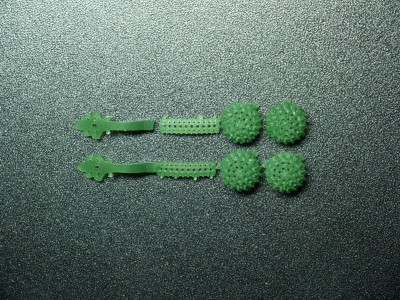

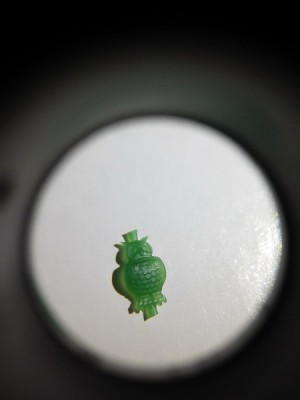

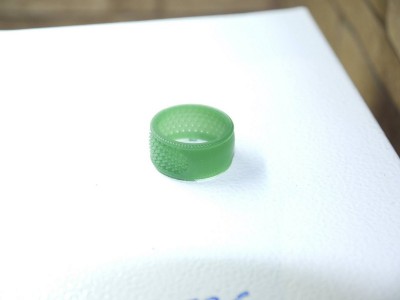

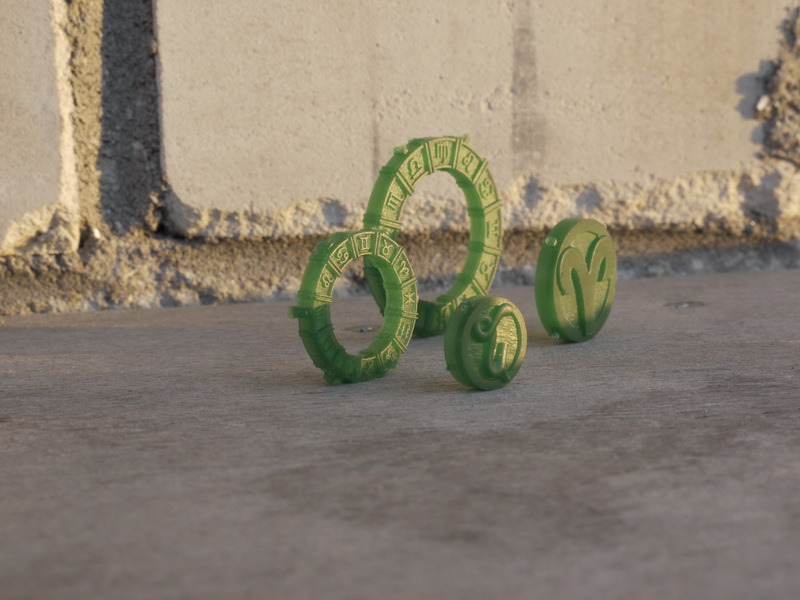

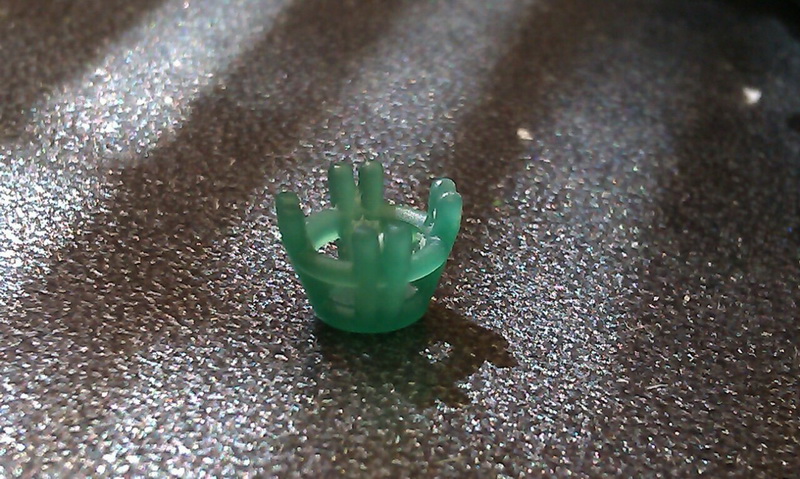

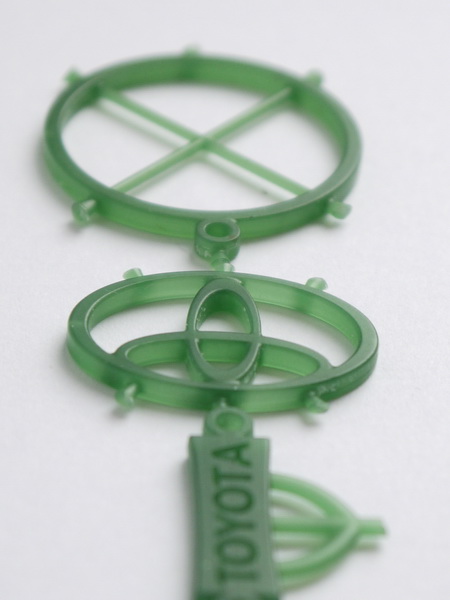

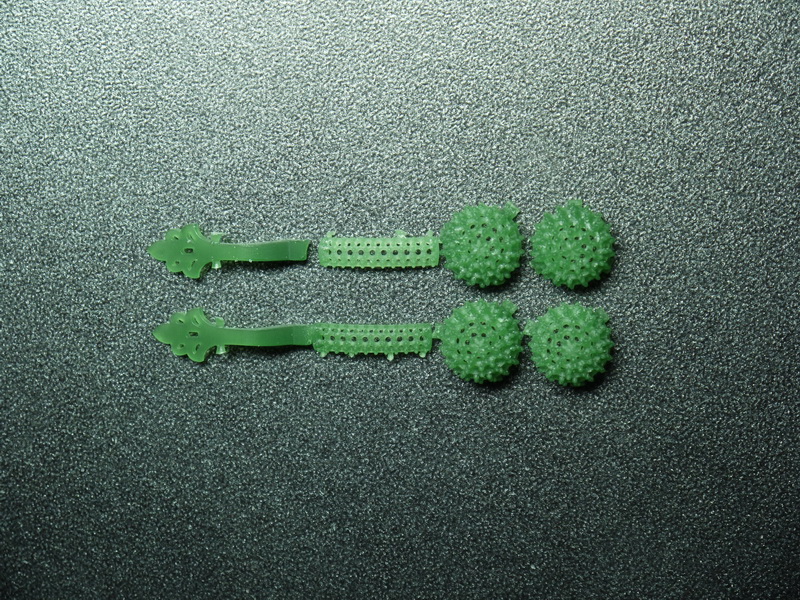

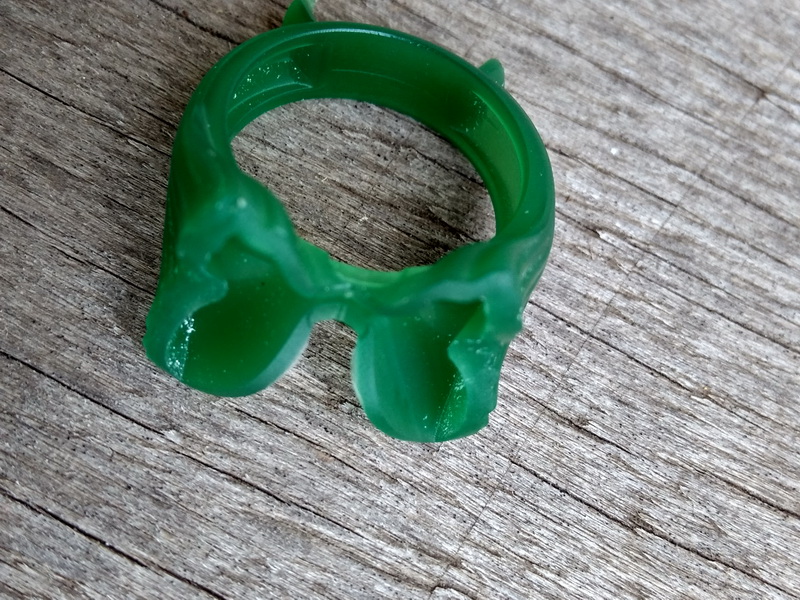

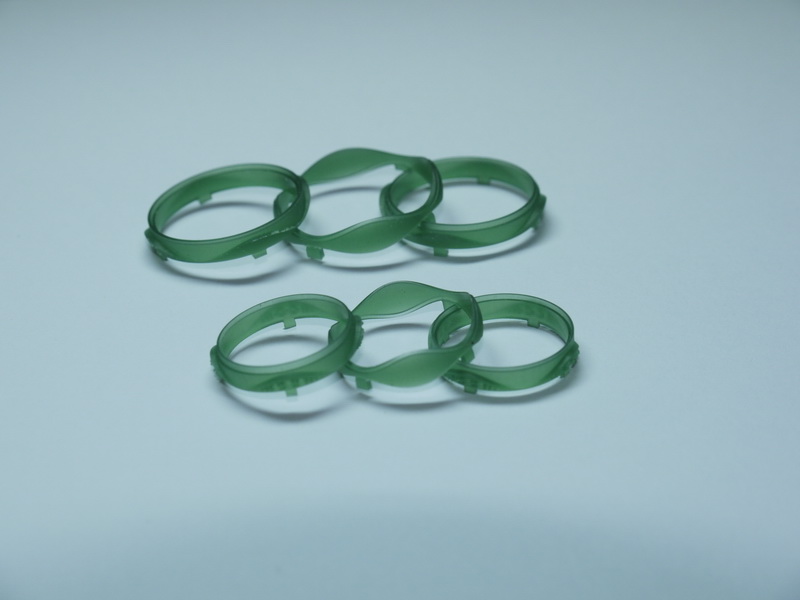

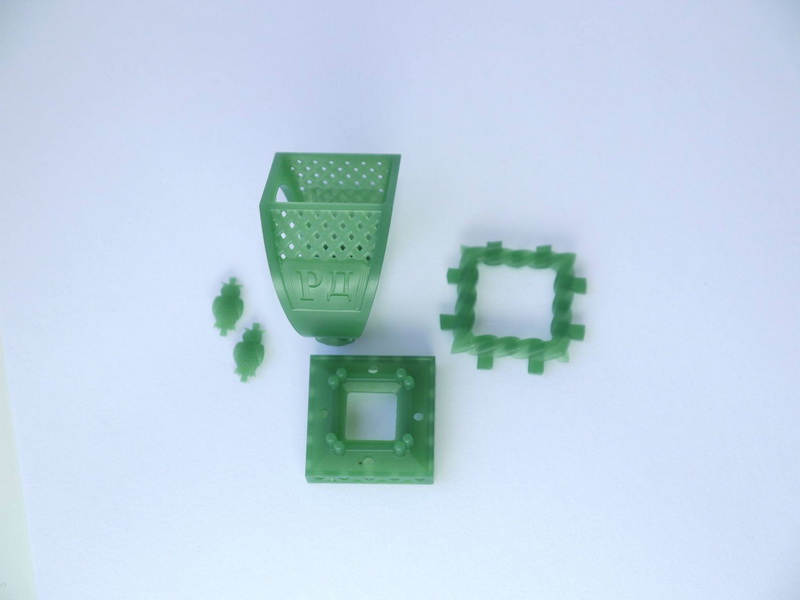

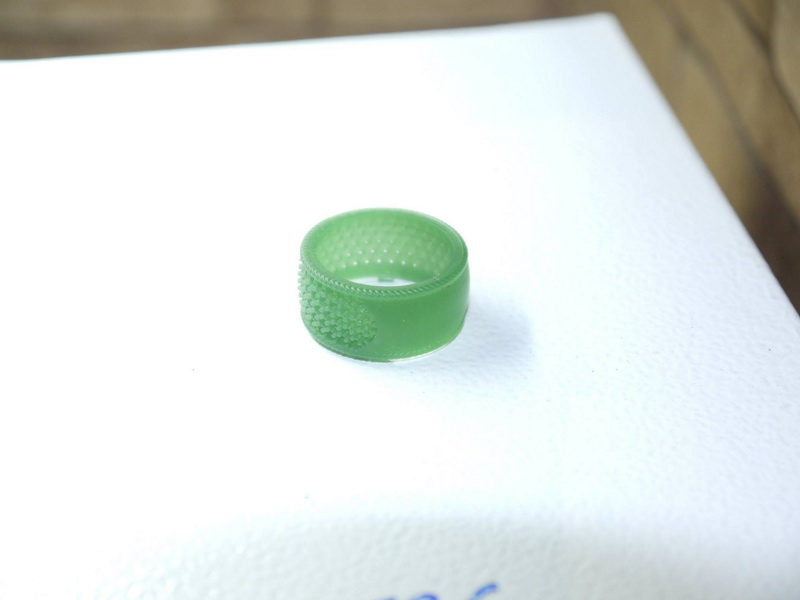

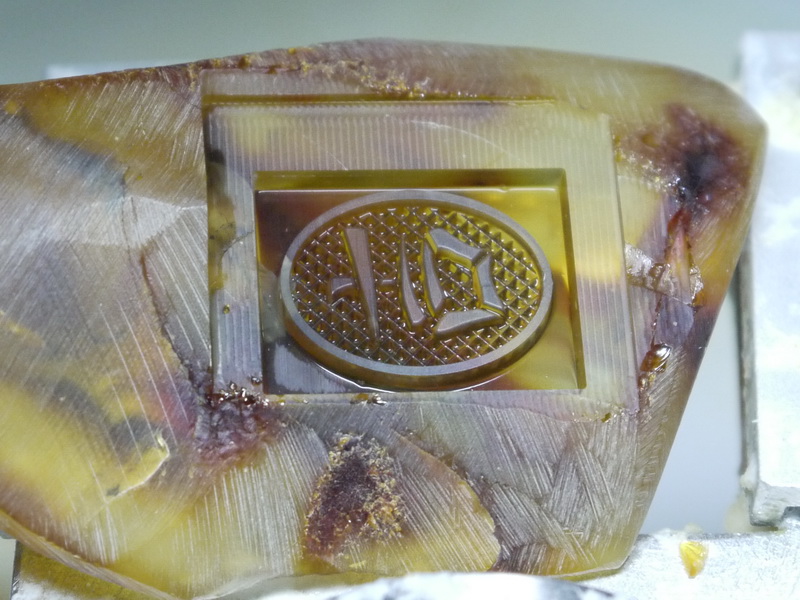

Не много фото работ здесь:
http://www.jportal.ru/gallery/user/Rom/3719/
Локально-Украина.
Вопросы и дополнительная информация-gazzrom@gmail.com
0934552950

Вот до этого.... места, я был готов поверить в то, что проект стоящий.
Однако если бы вы пропагандировали кфлоп, месу или фанук какой-нибудь ,
то можно было бы говорить о "вери гуд", смутстеппер - это извините "таж фигня но в профиль".
Можно поподробнее, как серводвигатель по оси Z "поженен" с смутстеппером ?
Обратная связь как осуществляется ?

Есть какие-то измерения ТТХ железки ? Степень неперпендикулярности осей к примеру итп ?

В принципе 5000$ весьма умеренный ценник, если он из железия и собран хотя-бы
со средними представлениями о мехобработке.

Посоветовал-бы больше фоток различных узлов сделать.
Потому как ныне народ в таком унынии, что покупать вряд ли бросится.

_________________
хороший боцман любой обмер совершает веслом.

Если бы был Фанук и т.д ценник бы совсем другой (так как это применимо к машинам других размеров и другого уровня). Естественно аппарат хоббийный но сравнивать со Стрижом или Харьковским аппаратом не приходится. По уровню разные.
Вы работаете на Smoothstepper с LAN? Нет не работаете, поэтому нет смысла объяснять свадьбу Смута и Драйвера Серводвигателя. Как я это определил-по Вашему вопросу " ...как серводвигатель по оси Z "поженен" с смутстеппером ?". Работает без сбоев, мало того с Дмитрием http://www.jportal.ru/forum/user/1806/ из Одессы мы проводили эксперимент на Стриже и на такой же машине (у него дубликат, это совместный проект-2 машины) с очень мелкой текстурой которую Стриж не смог выполнить (если сомнения, обратитесь к нему лично).
В машине есть недочет в связи с тем что "коромысло" 5-ой оси сборное и резать в пяти осях надо с учётом изменения координаты "А". Поэтому всё честно, машина представлена как 4+1. В случае покупки кем либо дам чертёж для изготовлении на правильном фрезере (промышленном) коромысла для "А", по бюджету это может затянуть до 100долл., для сплава АМг, АМц.
Без претензий на безукоризненность.
Фото дополнительно завтра.
Машина пока в работе, поэтому "глянца для журнала" на фото не будет.
Эпопея рождения этого проекта здесь: www.jportal.ru/forum/forum84/topic13887/
После всего было две модернизации.

Нет, не работаю. Я работаю с mesa+yaskawa, с kflop работал чуток, допиливал для него софт слегка...
тут еще дельту обещали дать поиграться, в соседнем помещении стоит фрезер на линейных двигателях.
Хватит, или еще что перечислить ?
Перевожу: я давно прошел уровень смутстеппера.
Это - припарки, с мач3 вообще проблемы с close loop, и смысла использовать его нету.


Это ваше право.
Моё право: 1. не покупать самому 2.давать людям задающим вопросы "стоит ли покупать" честные ответы.
Я, конечно, вряд-ли клиент, поскольку дистанционно оборудование не покупаю.


Да что "как-то" работает сомнений нету.
Только вот сильно сомневаюсь в том, что задействован контур обратной связи.
А без этого серва теряет существенную часть плюсов...
Впрочем и без этого, может вполне работать.

За 5000$, конечно, даже клон стрижа не построить
(если не срисовывать, само проектирование довольно затратно).
Другой вопрос в том, насколько у вас, и лучше-ли получилось.
Мой опыт показывает, что надо рассматривать технические решения, они дадут
понимания того, каков "потолок" устройства.
Для меня "другой уровень" несовместим с мач3, отсутствием серв, оптических линеек,
шлифованных и термообработанных деталей, защиты направляющих-швп итд итп.
Но в пятерку с этим набором не вписаться. И в 200 кг тоже.

Радует уже то, что никаких рассказов про субмикронную точность нету.

_________________
хороший боцман любой обмер совершает веслом.

Оставлю без комментариев.

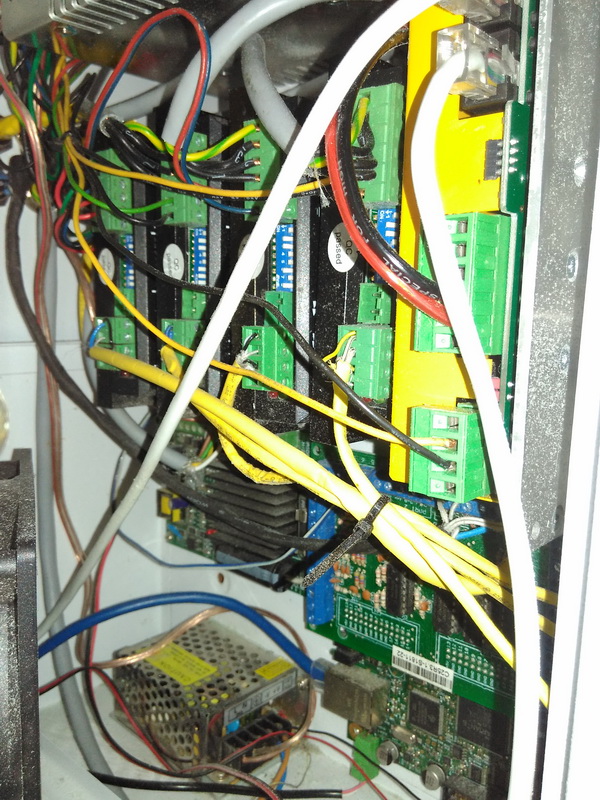

Мозги:
-Smoothstepper (LAN);
-Драйвера leadshine m542+Драйвер Сервопривода "Z";
-Контроллер оборотов шпинделя;

А я, пожалуй, прокомментирую.
Для всех тех, кто в ЛС интересовался у меня "чё это и надо ли брать".
Смысла брать не вижу.
Вижу "канадский маркетинг", когда на конкретные технические вопросы начинаются
абстрактные размышление "о крутизне".

По факту: Кот в мешке. Можно надеяться что мей-кун, но больше шансов что это "васька".
За 5000$ играть в эту лотерею яб не советовал.

ЗЫ. Электромонтаж ужасает

_________________
хороший боцман любой обмер совершает веслом.

..и тут прозвучал Отзыв "специалиста" который не понимает принципа работы серводвигателя и что-такое SmoothStepper.
Нюню...

Так, посмотреть.

Вы правда думаете, что это "поможет" ?
Прям узнаю друга диму из ванкувера.
Вопрос риторический. Считайте за up.
