Задняя бабка для второго Стрижа

Portos

Сергей Зайцев писал(а):

Я его тоже периодически поддергиваю

, но видать не в его производственных силах решить вопрос быстро.

ну как бы стриж2 уже как год в производстве, думаю уже их много и практически все теребят Леонида по этому вопросу.

Сергей Зайцев

Интересно, а вот в Китае, например если чертежи сделать, 10 сделают? В принципе литье не обязательно, можно из алюминиевого блока или пластин толстых, да корейских подшипников сварганить.

Portos

Сергей Зайцев писал(а):

Интересно, а вот в Китае, например если чертежи сделать, 10 сделают? В принципе литье не обязательно, можно из алюминиевого блока или пластин толстых, да корейских подшипников сварганить.

да там хоть миллион сделают, кто бы занялся этим, у меня вот таких контактов нет...

Portos

для меня вот сама трудность это как сделать при вращающемся центре сделать его подвижным....((( остальное я как бы в голове уложил...

Сергей Зайцев

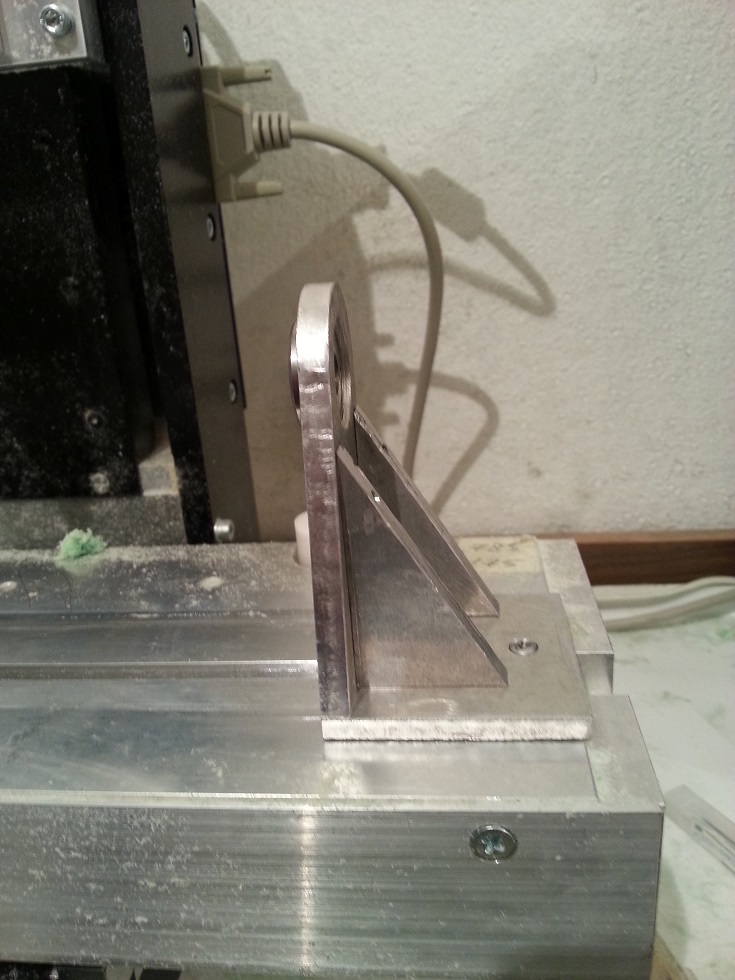

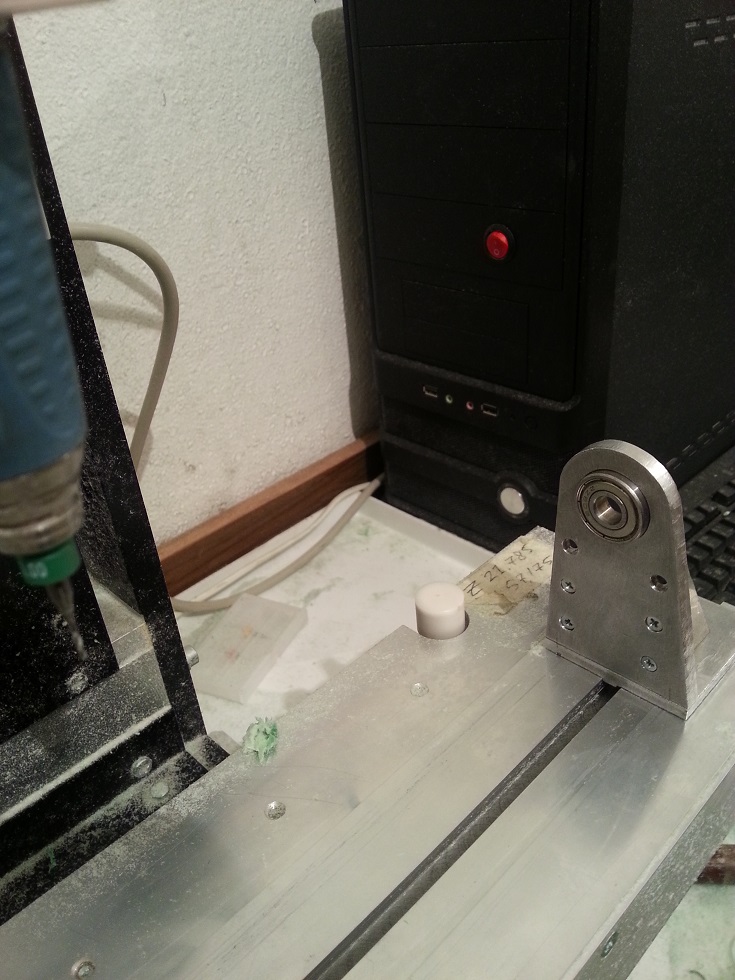

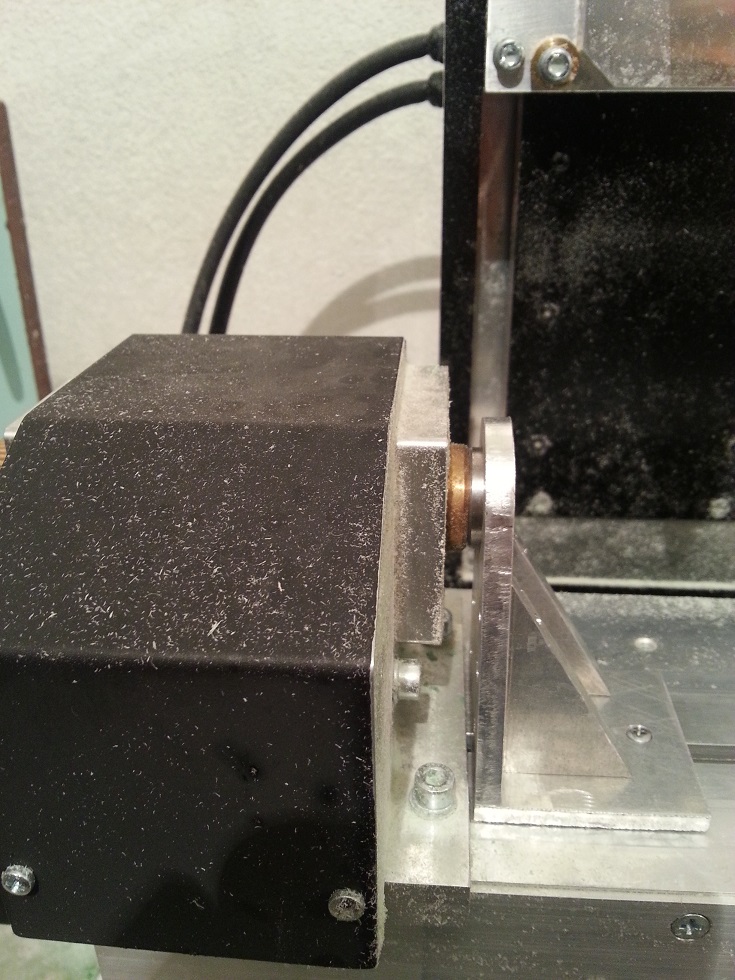

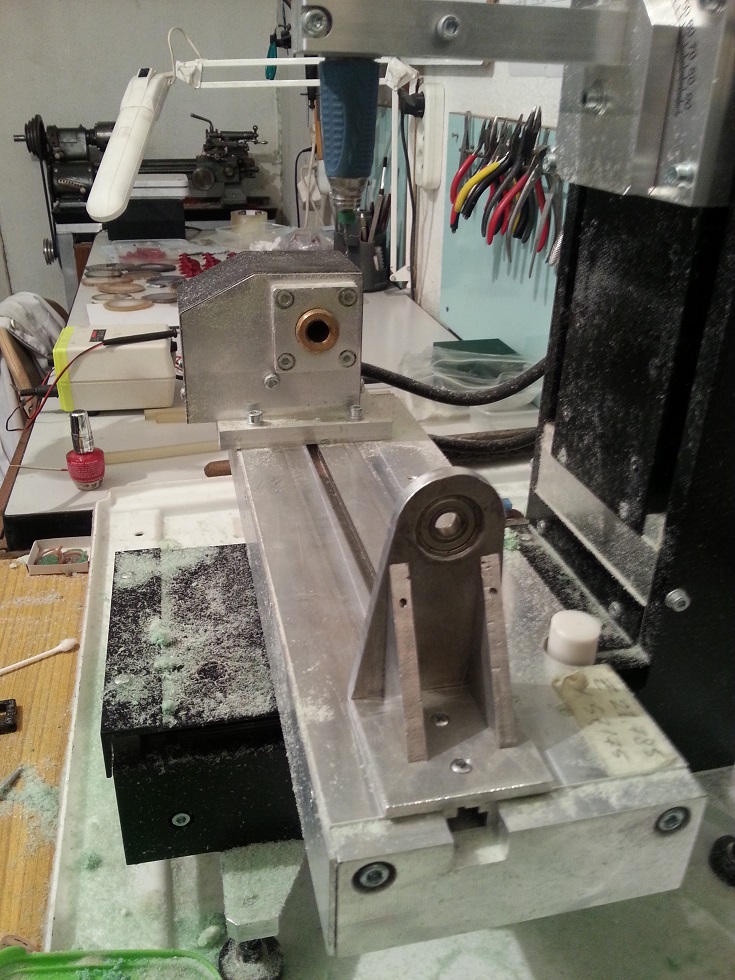

Вот что получилось на плохом китайском 3=х осном ЧПУ за штуку баксов

Сергей Зайцев

Portos писал(а):

для меня вот сама трудность это как сделать при вращающемся центре сделать его подвижным....((( остальное я как бы в голове уложил...

Тут явно нужна трубка с минимум 3-мя подшипниками внутри, по наружной части резьба, которая и позволит двигать ее по оси Х

Portos

в принципе не так и плохо, только насколько все точно вышло?
в принципе с юстировкой особых проблем не вижу, выставить по месту с погрешностью в пару тройку соток можно.
единственно, нужно проверить насколько ровный паз на столе по Y да и сам стол по Z насколько ровен, но думаю разлет в 3-4 тоски точно есть.
думаю нужно делать так как той фото в ebay, принцип хороший, там юстировка срезу по всем осям...
по идеи, нужно на стол положить рельс, его юстировать, а бабку ставить на каретку, так сделано у компании Neo CNC http://www.neogrouplimited.com/index.ph ... /90-neo-a4 на фотках видно.

Фокин Сергей

Portos писал(а):

в принципе не так и плохо, только насколько все точно вышло?
в принципе с юстировкой особых проблем не вижу, выставить по месту с погрешностью в пару тройку соток можно.
единственно, нужно проверить насколько ровный паз на столе по Y да и сам стол по Z насколько ровен, но думаю разлет в 3-4 тоски точно есть.
думаю нужно делать так как той фото в ebay, принцип хороший, там юстировка срезу по всем осям...
по идеи, нужно на стол положить рельс, его юстировать, а бабку ставить на каретку, так сделано у компании Neo CNC http://www.neogrouplimited.com/index.ph ... /90-neo-a4 на фотках видно.

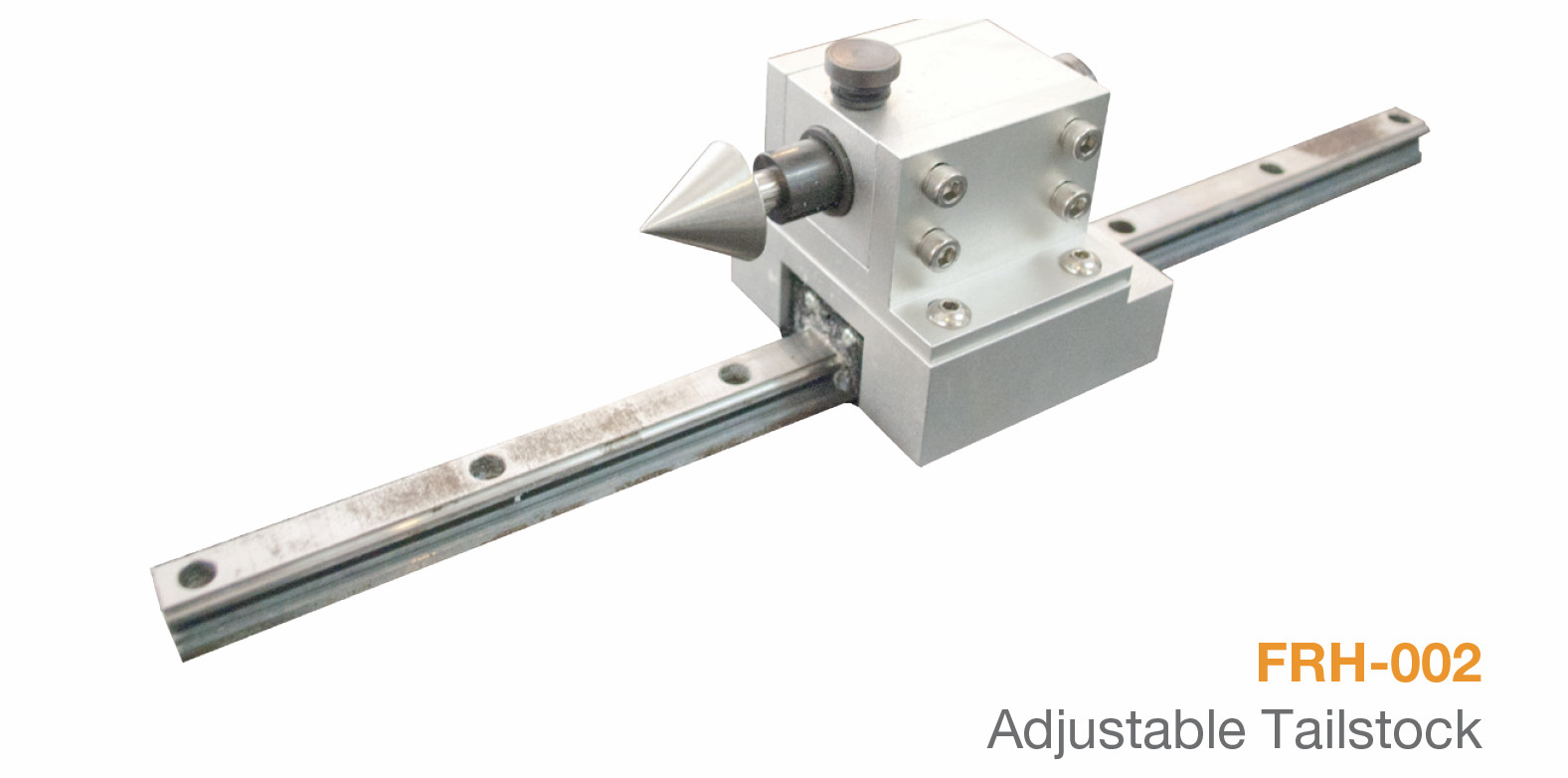

Оттуда же покрупнее фото.

Лёха

А известно, что именно за эти 15 - 20 тысяч предлагается? Гугл говорит, что есть какой-то минитокарный JET BD-3 и к нему можно прикупить и вращающийся центр, и малую продольную тысячи за три - четыре за все. Впрочем, как одно к другому и третьему приладить, тоже пока неизвестно. Но возможно, думаю.

Portos

Лёха писал(а):

А известно, что именно за эти 15 - 20 тысяч предлагается? Гугл говорит, что есть какой-то минитокарный JET BD-3 и к нему можно прикупить и вращающийся центр, и малую продольную тысячи за три - четыре за все. Впрочем, как одно к другому и третьему приладить, тоже пока неизвестно. Но возможно, думаю.

я видел этот станок, там задняя бабка весит очень не кисло... думаю в 1-1.5 кг, считаю что это сильно много для стрижа.
