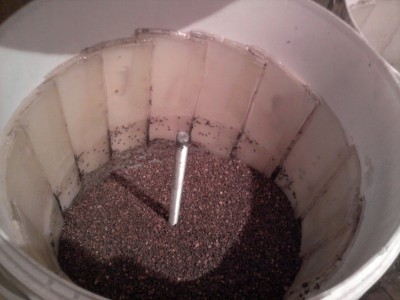

Здесь приводится вариант изготовления самодельной роторной галтовки на базе допотопного сверлильного станка, достаточно малобюджетная вещь, что позволит собрать такую галтовку любому ювелиру с самым небольшим бюджетом.

Сами емкости использованы из под водоэмульсионной краски на 30 литров.

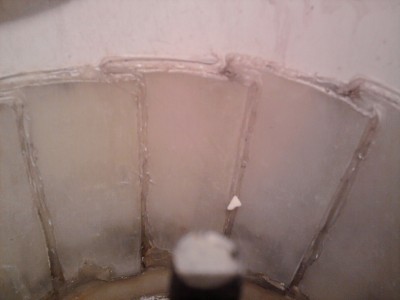

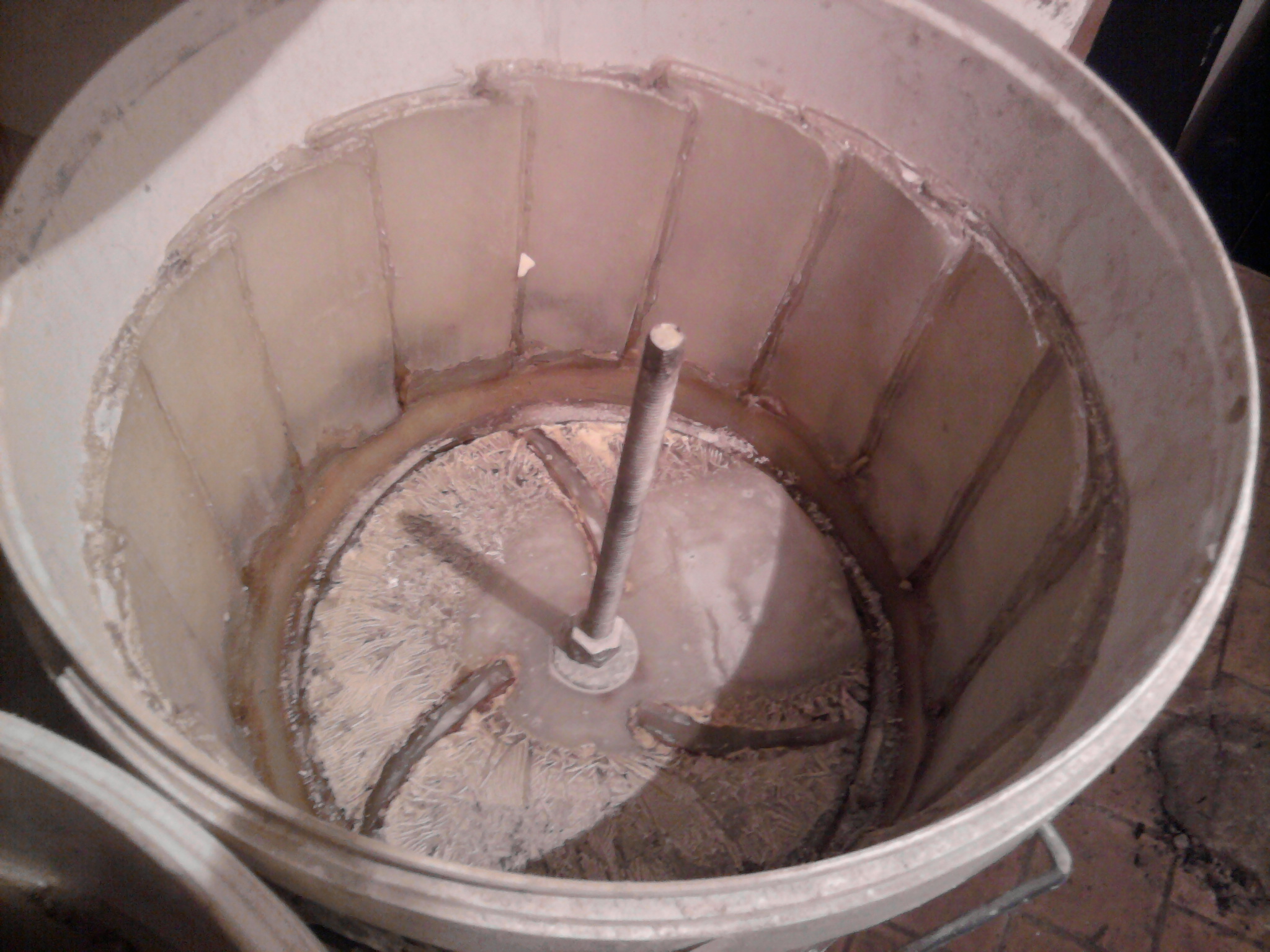

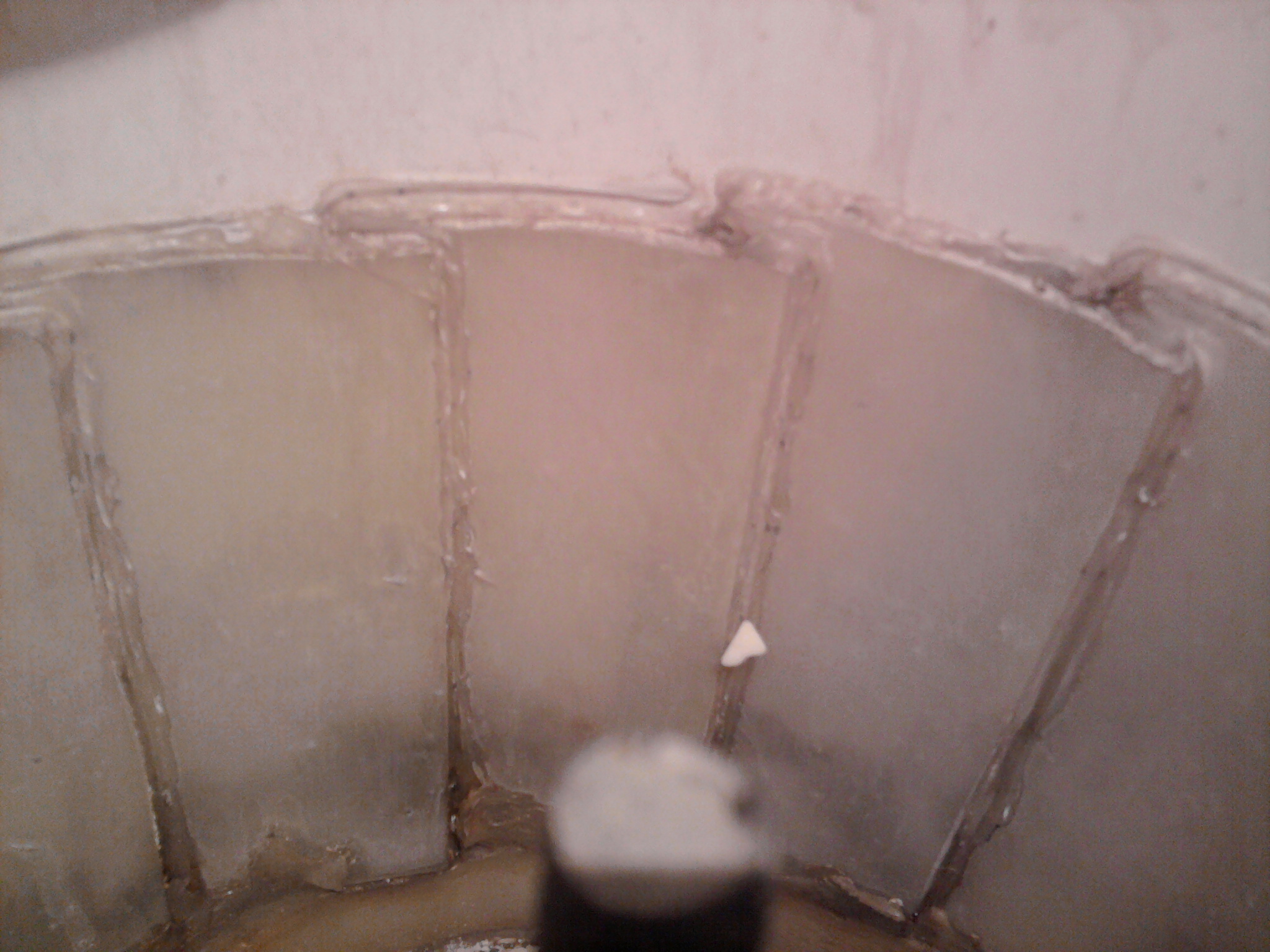

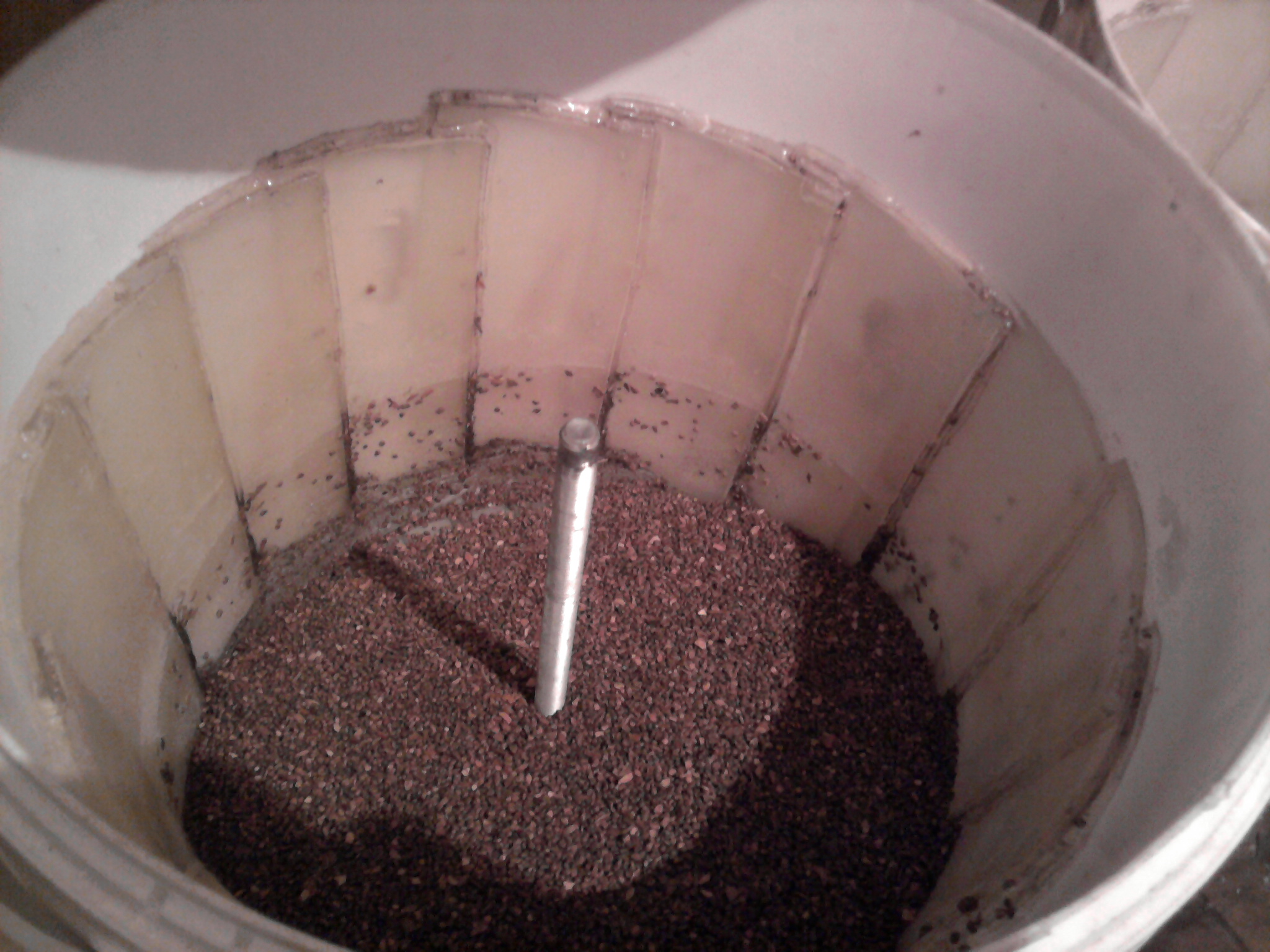

Внутрь барабана на саморезы посажены пластины ПВХ внахлест, и проклеены термопистолетом все щели.

Да , размытая фотка . Барабан из чего сделан ? Дюраль?

_________________
RhinoGold
DIY CNC

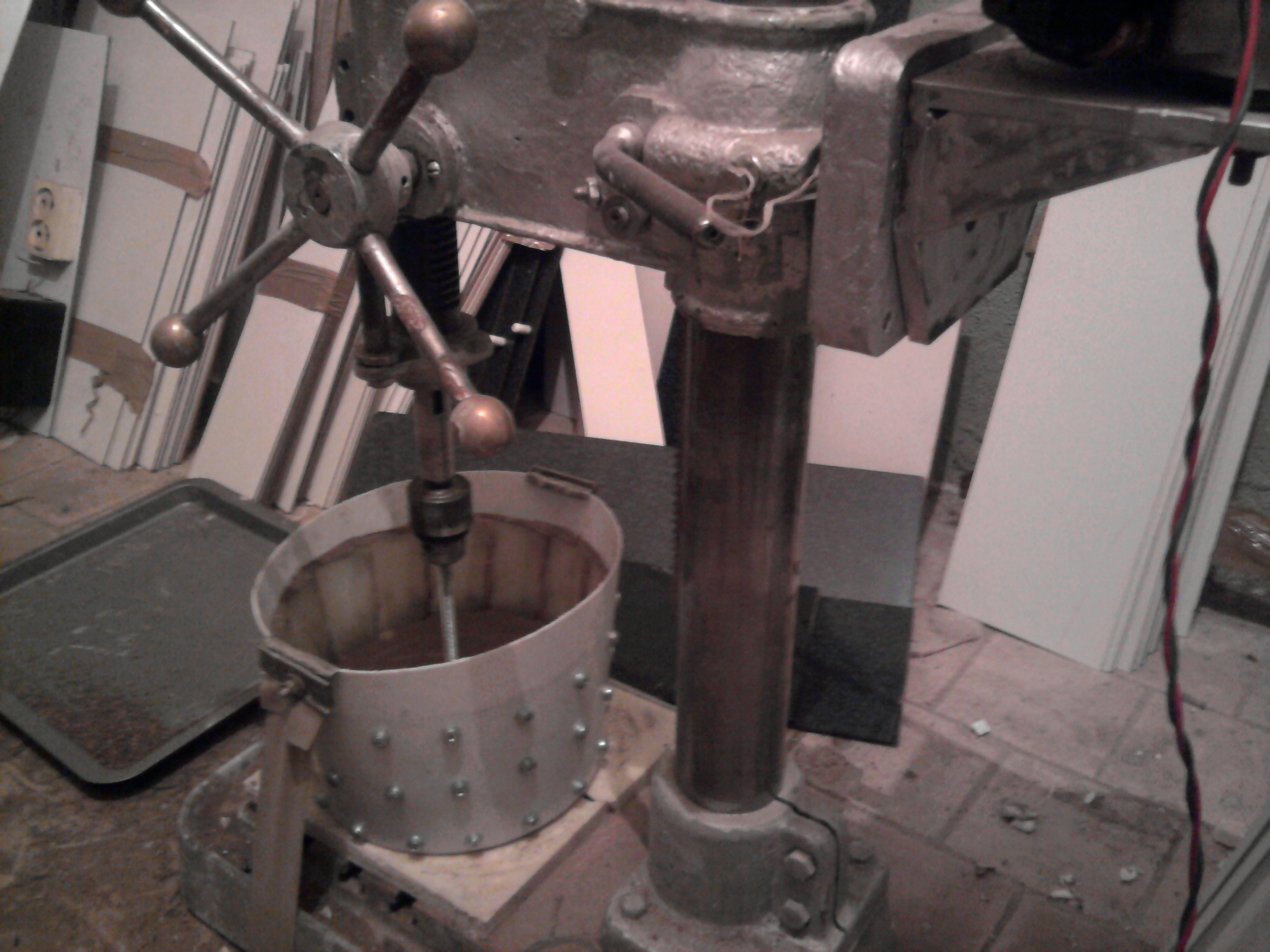

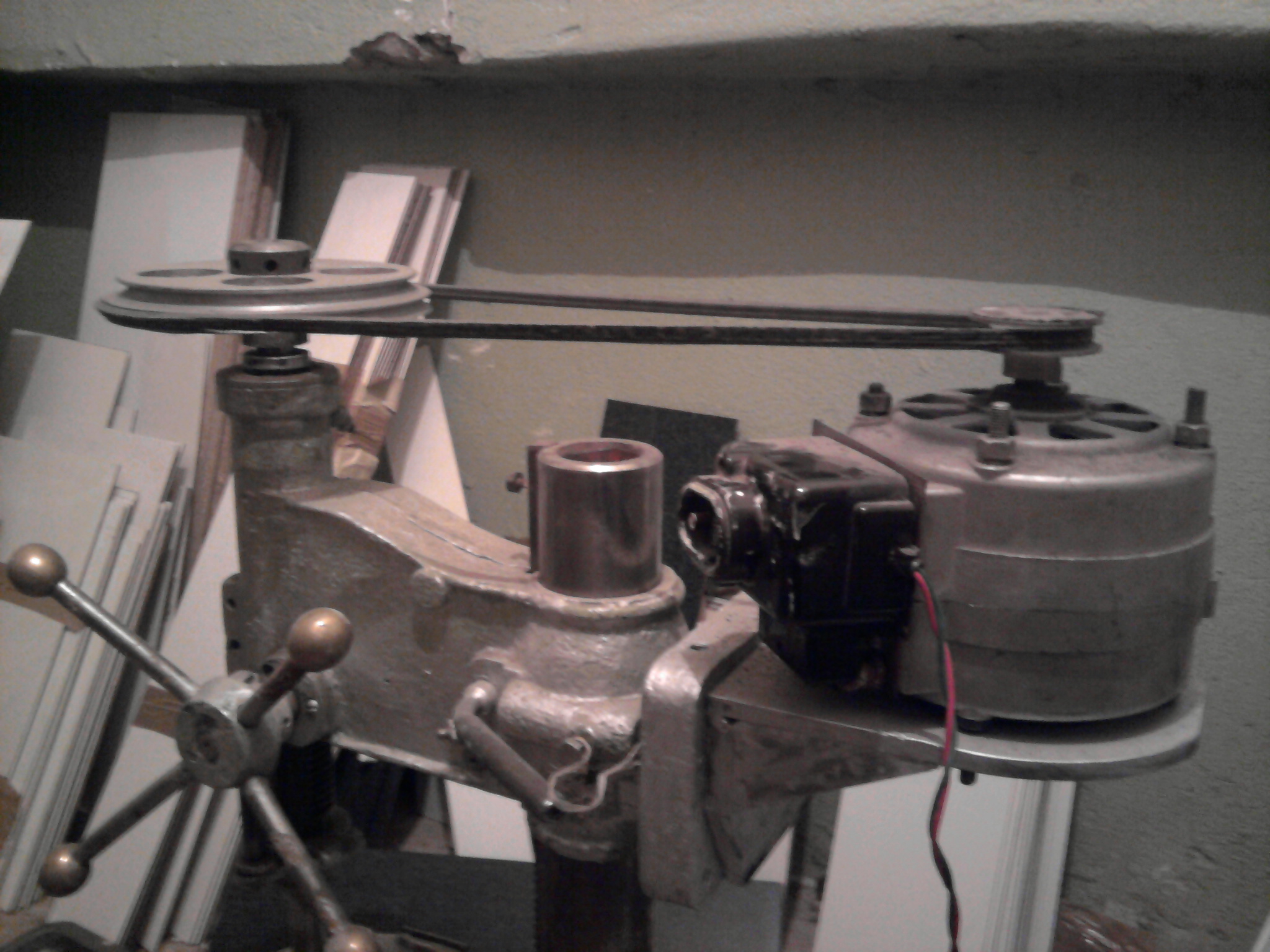

Сам механизм вращения использовался из под полусамодельного сверлильного станка с мотором от старой стиральной машины

Получше , подетальнее фотки будут ? Интересны подробности

_________________
RhinoGold
DIY CNC

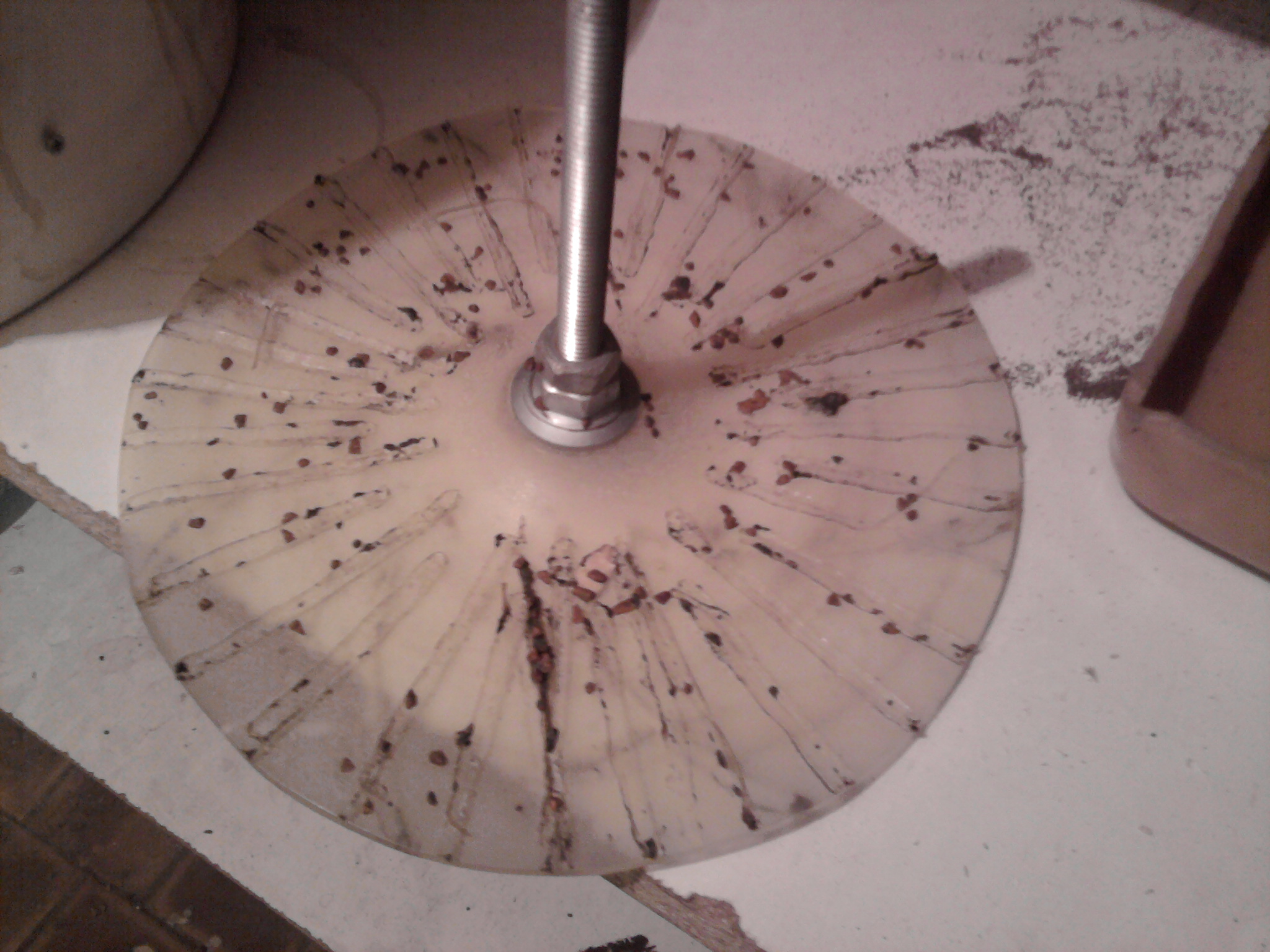

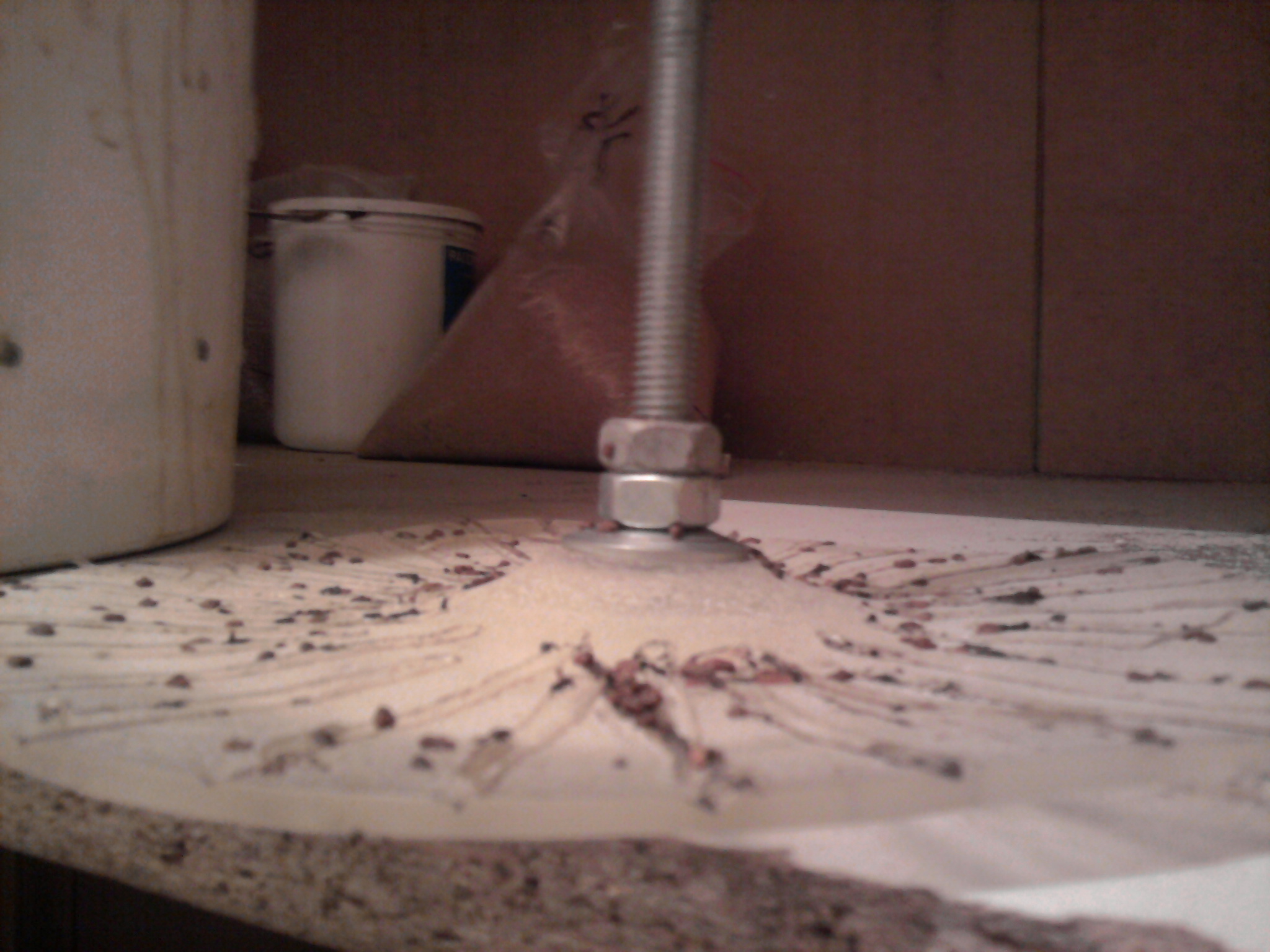

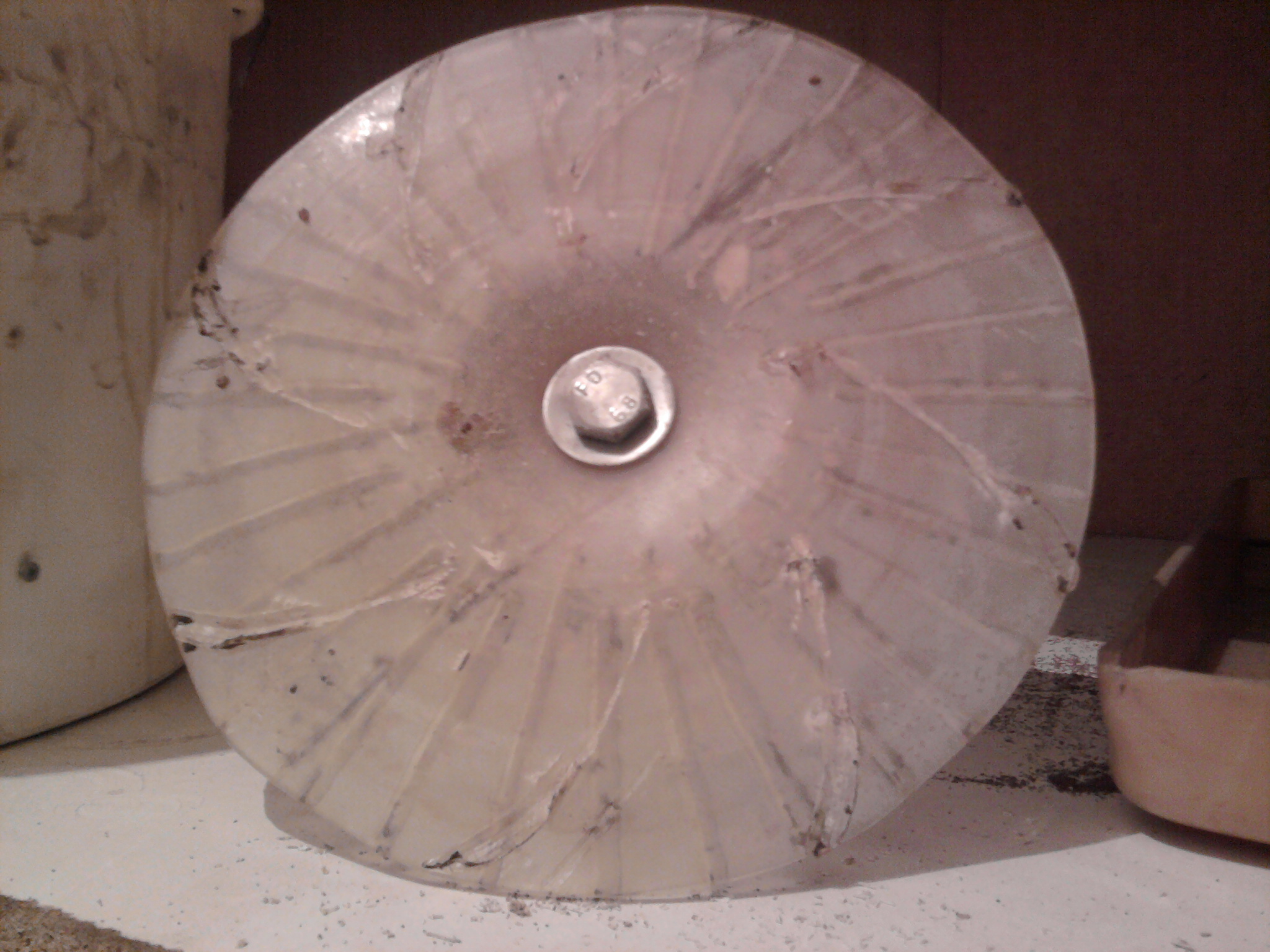

Блин для вращения сделан из того же ПВХ насаженный на длинный винт с посадкой на шайбы, отстуканные на "анке" для поднятия центра вверх, что бы не задевалась головка винта о дно барабана. На верхней части блина для галтовки в пирамидках приклеены полоски ПВХ, для галтовки в орехе паяльником наведены радиальные борозды. С внутренней части блина паяльником наведены брозды в виде лопастей, если попадет под блин орех или мелкая деталь, их тут же выкидывает обратно.

Перед началом работы в барабан устанавливается блин, барабан закрепляется резиновыми жгутами, подается патрон и зажимается. Затем необходимо включить станок (без наполнителя) для проверки правильности центрирования, и если все нормально засыпается наполнитель и изделия.

А эээ... результат "до и после" можно показать ?
В смысле изделия....

_________________
хороший боцман любой обмер совершает веслом.

Теперь уже наверное не скоро, т.к. давно не делаю поток в серебре с обтекаемыми поверхностями, а именно они и галтуются в роторках. Для изделий с острыми краями необходима виброгалтовка, которую буду скоро собирать.
