HovK
 Заголовок сообщения: Работы HovK и его станка
Номер сообщения:#1  Сообщение Добавлено: 21 мар 2011, 13:35
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
Снимаю- как работаю- как могу;)


Вложения:
016.JPG [ 512.32 КБ | Просмотров: 6077 ]
014.JPG [ 501.88 КБ | Просмотров: 6077 ]
06032011385.jpg [ 391.38 КБ | Просмотров: 6072 ]
Комментарий к файлу: в дорезанном виде сфоткать не успел. обещали фотку готового изделия.
13032011401.jpg [ 488.02 КБ | Просмотров: 6072 ]
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Работы HovK и его станка
Номер сообщения:#2  Сообщение Добавлено: 21 мар 2011, 15:32
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.

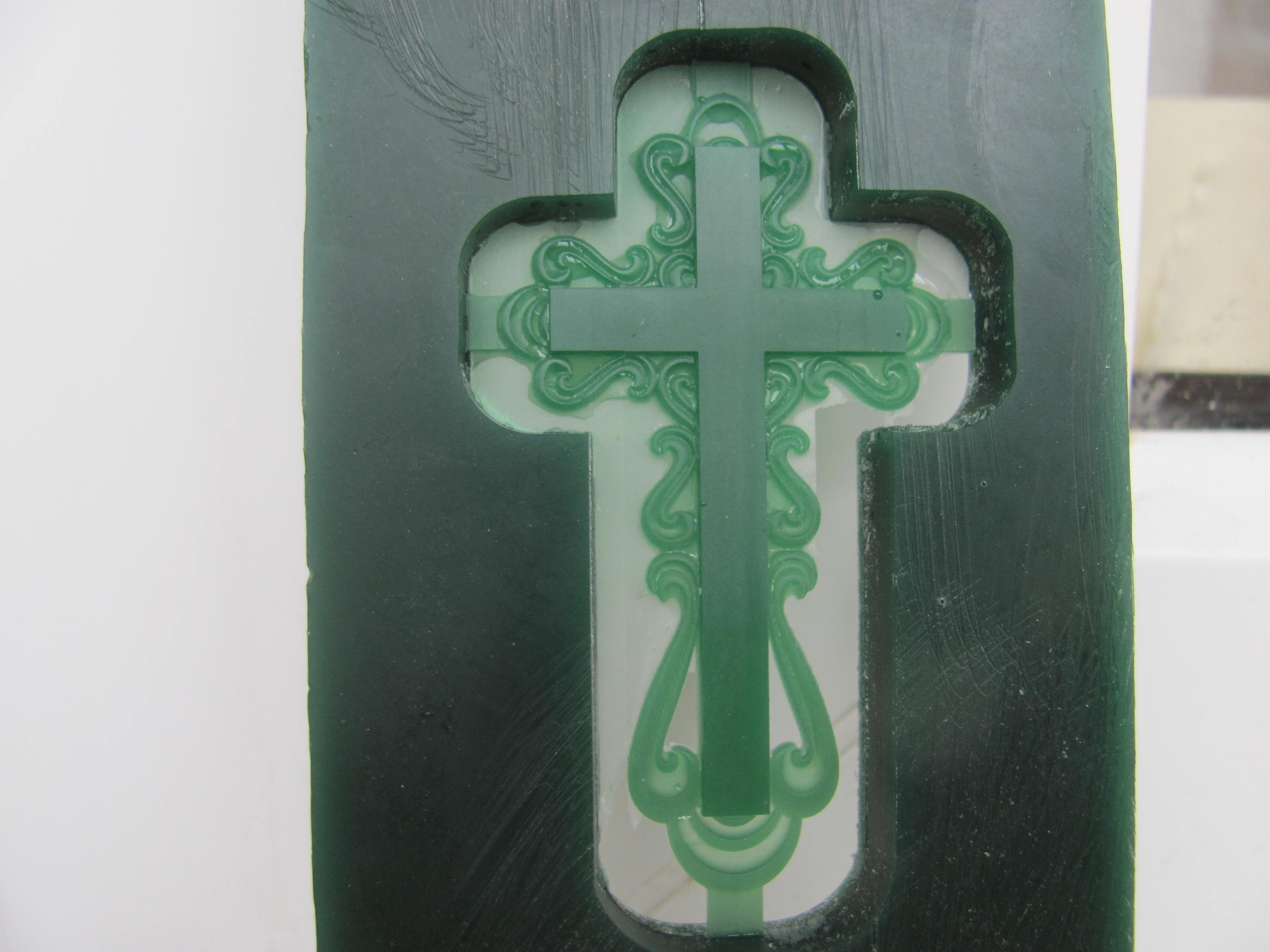

Только что дорезалось. Под кран и на фотосессию. Полоски на кресте- ошибка в создании векторной границы(


Вложения:
019.JPG [ 609.46 КБ | Просмотров: 6070 ]
Вернуться к началу
 Профиль

zeefly
 Заголовок сообщения: Re: Работы HovK и его станка
Номер сообщения:#3  Сообщение Добавлено: 23 мар 2011, 04:09
Не в сети
Аватара пользователя

Зарегистрирован: 01 мар 2011, 04:20
Сообщения: 251
Откуда: NY
Благодарил (а): 1 раз.
Поблагодарили: 28 раз.
сдаётся мне, что всем будущим чпу-шникам надо поначалу макснс вручать для ознакомления с матчастью :D
если-уж такое удаётся на нём вырезать, что-ж дальше-то будет?

а крест кабы резал моим методом - не было-б этой плёнки вокруг. :ugeek:
Вернуться к началу
 Профиль

igor
 Заголовок сообщения: Re: Работы HovK и его станка
Номер сообщения:#4  Сообщение Добавлено: 23 мар 2011, 09:32
Не в сети
Аватара пользователя

Зарегистрирован: 07 янв 2011, 11:53
Сообщения: 1012
Откуда: Костромская обл.
Благодарил (а): 94 раз.
Поблагодарили: 47 раз.
zeefly писал(а):

а крест кабы резал моим методом - не было-б этой плёнки вокруг. :ugeek:


А в чём тоннкости вашего способа?
Я например для двухсторней заготовки с каждой стороны прорезаю немного глубже середины.
И плёнки тоже нет.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Работы HovK и его станка
Номер сообщения:#5  Сообщение Добавлено: 23 мар 2011, 17:01
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
zeefly,
пользуюсь я во всю твоей методой))..но не в этом случае. Размер большой и любая погрешность юстировки(а она есть таки у меня), вылезет. Поэтому обратная сторона- просто Z0 по вектору.
Тут дизайнерская (не моя) задумка была своеобразная: щели в верхней части креста закрыты, а в нижне-боковом узоре- сквозные.
Вернуться к началу
 Профиль

zeefly
 Заголовок сообщения: Re: Работы HovK и его станка
Номер сообщения:#6  Сообщение Добавлено: 24 мар 2011, 03:19
Не в сети
Аватара пользователя

Зарегистрирован: 01 мар 2011, 04:20
Сообщения: 251
Откуда: NY
Благодарил (а): 1 раз.
Поблагодарили: 28 раз.
igor, здесь вот обсуждали: http://forum.jwiki.ru/artcam-up/z-t40.html, в арткаме я не сразу разобрался, как резать ниже Z0.

hovk, понятненько. клиент всегда прав.
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Работы HovK и его станка
Номер сообщения:#7  Сообщение Добавлено: 27 мар 2011, 23:01
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
Очередная "колючка-обручалка";)
Печатка- первый опыт немного топорной переделки Stl-ки.


Вложения:
013.JPG [ 1.01 МБ | Просмотров: 5957 ]
2015.JPG [ 580.52 КБ | Просмотров: 5957 ]
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Работы HovK и его станка
Номер сообщения:#8  Сообщение Добавлено: 27 мар 2011, 23:17
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
Как буду переворачивать- продумал, а вот как резать буду после переворота.....;))
После переворота при попытке резки восковая "заготовка" уперлась бы в стойку((. пришлось отрезать на месте.


Вложения:
Комментарий к файлу: сфоткать готовую восковку не успел...
022а.jpg [ 825.12 КБ | Просмотров: 5954 ]
030а.jpg [ 826.54 КБ | Просмотров: 5954 ]


Последний раз редактировалось HovK 28 мар 2011, 11:12, всего редактировалось 2 раз(а).
Вернуться к началу
 Профиль

b-force
 Заголовок сообщения: Re: Работы HovK и его станка
Номер сообщения:#9  Сообщение Добавлено: 28 мар 2011, 10:56
Не в сети

Зарегистрирован: 07 янв 2011, 11:56
Сообщения: 149
Откуда: Крым
Благодарил (а): 5 раз.
Поблагодарили: 1 раз.
А как резалась печатка? какие стратегии применяли? как крепилась заготовка?
Аж очень интересно. Спасибо
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Работы HovK и его станка
Номер сообщения:#10  Сообщение Добавлено: 28 мар 2011, 11:08
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
На поворотке по кругу. Трубочка надевается на фторопластовую втулку, втулка в патрон. УП в Арткаме.


Вложения:
00а5.jpg [ 1.05 МБ | Просмотров: 5929 ]
