alkg
 Заголовок сообщения: NR-303 Spindle Motor
Номер сообщения:#1  Сообщение Добавлено: 08 мар 2012, 20:05
Не в сети

Зарегистрирован: 05 янв 2011, 21:15
Сообщения: 627
Благодарил (а): 13 раз.
Поблагодарили: 2 раз.

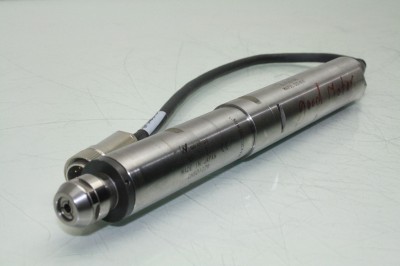

Вот такой шпиндель http://www.ebay.com/itm/NSK-Nakanishi-E ... 2a19d5ec81




Вложение:
IAF12.jpg [ 193.03 КБ | Просмотров: 5787 ]

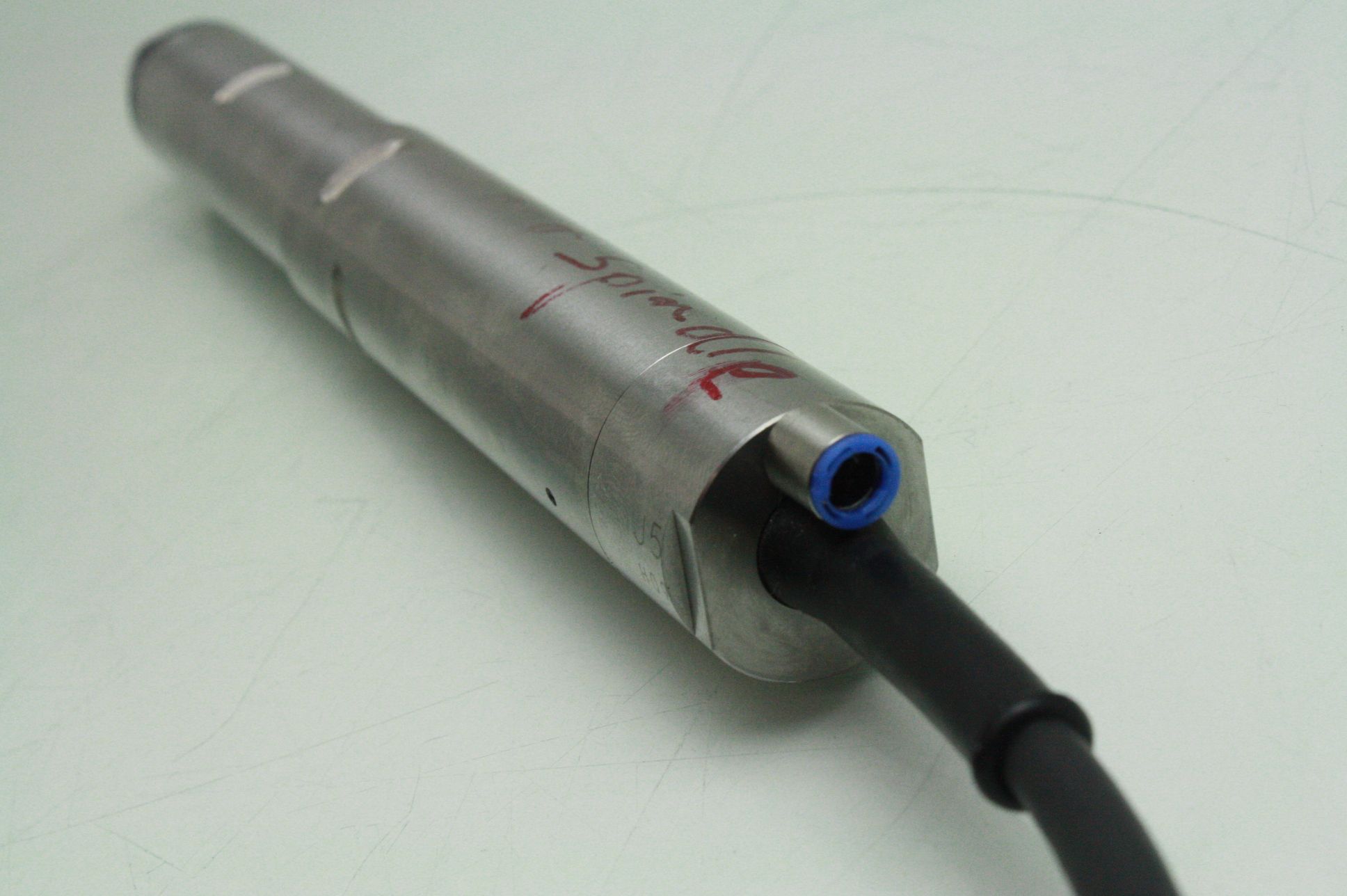

Как понимаю нужен воздух для охлаждения и простой блок питания ? Какие параметры , напряжение , давление и так далее ?


Вложения:
IAF1.jpg [ 195.71 КБ | Просмотров: 5787 ]

_________________
RhinoGold
DIY CNC
Вернуться к началу
 Профиль

Фокин Сергей
 Заголовок сообщения: Re: NR-303 Spindle Motor
Номер сообщения:#2  Сообщение Добавлено: 08 мар 2012, 23:00
Не в сети
Аватара пользователя

Зарегистрирован: 09 дек 2010, 21:48
Сообщения: 293
Откуда: Москва
Благодарил (а): 8 раз.
Поблагодарили: 22 раз.
К нему нужен специальный блок-контроллер http://www.ebay.com/itm/NIB-NSK-NAKANISHI-NE236-DIGITAL-SPINDLE-MOTOR-CONTROL-UNIT-CONTROLLER-E2530-/310368952290?_trksid=p2992.m185&_trkparms=algo%3DSIC.OPJS%26its%3DI%26itu%3DUA%26otn%3D20%26pmod%3D180822076545%26ps%3D63%26clkid%3D6861939366158138774#ht_594wt_1171
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: NR-303 Spindle Motor
Номер сообщения:#3  Сообщение Добавлено: 08 мар 2012, 23:38
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
Мне кажется :oops: вариант совмещения этих двух дэвайсов:
блок питания_мотор вместе с шпинделем NR-303
должен стоить в районе 1 тыщ$
..............
Вру. получается больше((:
http://www.ebay.com/itm/ws/eBayISAPI.dl ... true&rt=nc
Вернуться к началу
 Профиль

alkg
 Заголовок сообщения: Re: NR-303 Spindle Motor
Номер сообщения:#4  Сообщение Добавлено: 09 мар 2012, 00:54
Не в сети

Зарегистрирован: 05 янв 2011, 21:15
Сообщения: 627
Благодарил (а): 13 раз.
Поблагодарили: 2 раз.
Интересно что контроллер выдаёт , как регулирует , меняя напряжение или частоту , регулирует скорость

_________________
RhinoGold
DIY CNC
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: NR-303 Spindle Motor
Номер сообщения:#5  Сообщение Добавлено: 09 мар 2012, 23:48
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Чем это всё лучше марафона-то ?
Секс, который предстоит понятен. Цена тоже более или менее ясна.
В плюсах-то что ?

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

Володя
 Заголовок сообщения: Re: NR-303 Spindle Motor
Номер сообщения:#6  Сообщение Добавлено: 10 мар 2012, 12:49
Не в сети

Зарегистрирован: 10 янв 2011, 11:45
Сообщения: 60
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Мотор безщеточный - регулировка, соответственно, частотой.
Лучше - отсутствием биения и долговечностью, я бы даже сказал, значительно лучше.
Вернуться к началу
 Профиль

Фокин Сергей
 Заголовок сообщения: Re: NR-303 Spindle Motor
Номер сообщения:#7  Сообщение Добавлено: 10 мар 2012, 12:50
Не в сети
Аватара пользователя

Зарегистрирован: 09 дек 2010, 21:48
Сообщения: 293
Откуда: Москва
Благодарил (а): 8 раз.
Поблагодарили: 22 раз.
SVP писал(а):
Чем это всё лучше марафона-то ?
Секс, который предстоит понятен. Цена тоже более или менее ясна.
В плюсах-то что ?

Плюсы есть:
1-мощность выше (без напряга можно работать любыми фрезами, в том числе большого диаметра);
2-биение 1 микрон (поверхность восковки будет чище);
3-керамические подшипники (почти вечные).
Минусы тоже есть:
1- высокая цена;
2- необходимость подвода воздуха для охлаждения двигателя ( но это в случае использования безколекторных движков с частотным управлением скоростью). В случае применения щёточного микромотора этот минус отпадает :)
Вернуться к началу
 Профиль

alkg
 Заголовок сообщения: Re: NR-303 Spindle Motor
Номер сообщения:#8  Сообщение Добавлено: 10 мар 2012, 13:17
Не в сети

Зарегистрирован: 05 янв 2011, 21:15
Сообщения: 627
Благодарил (а): 13 раз.
Поблагодарили: 2 раз.
Регулировка частотой , можно применить частотник , недорогие . Надо будет подумать

_________________
RhinoGold
DIY CNC
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: NR-303 Spindle Motor
Номер сообщения:#9  Сообщение Добавлено: 10 мар 2012, 13:58
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Фокин Сергей писал(а):
Плюсы есть:
1-мощность выше (без напряга можно работать любыми фрезами, в том числе большого диаметра);

Реально есть необходимость работы 10мм фрезами ?

Фокин Сергей писал(а):
2-биение 1 микрон (поверхность восковки будет чище);

Это если все остальные подсистемы станка смогут обеспечить достаточную жесткость.
А эээ... реально требуется большая чистота поверхности ?

Фокин Сергей писал(а):
3-керамические подшипники (почти вечные).

Сколько столкновений со столом выдержат :) ?

Я не против техпрогресса, важно понимать зачем...

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

torvet
 Заголовок сообщения: Re: NR-303 Spindle Motor
Номер сообщения:#10  Сообщение Добавлено: 10 мар 2012, 14:49
Не в сети

Зарегистрирован: 22 июн 2011, 10:01
Сообщения: 148
Благодарил (а): 0 раз.
Поблагодарили: 4 раз.
Основное преимущество движков, управляемых частотой - при снижении скорости вращения практически не падает мощность. А коллекторники, к сожалению теряют мащщу.
Я бы воск резал на трех тыщах, но марафон будет останавливаться от касания с заготовкой.
