Независимый Ювелирный Форум

Фреза сломалась? Что за воск, марка?

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Похоже все больший спрос на воск гарантированно без включений.
Надо подумать можно ли его как-то просветить рентгеном к примеру.
Боюсь однако, что весь воск попадет в брак после дефектовки

Я рыжим последнее время пользуюсь. Но в нем тоже иногда нечто
странное заметно. Такое ощущение... что чья-то щетина )
Но пока без последствий.

_________________
хороший боцман любой обмер совершает веслом.

да кончик обломило....ферис зелёный был, в пластинах...пластины потоньше прожектором просвечивал смотрел...а эту он не взял...но сейчас все остатки толстых пластин из этой пачки попилил потоньше и проверил вроде нормальные...

Поделюсь своим опытом очистки воска от вкраплений .

Уже больше года покупаю воск в больших кусках , сразу плавлю , для этого использую электропечь и сковородку из нержавейки , главное подобрать температуру .
Не знаю какие у кого печки , но на своей регулятор ставлю на двоечку . Воск плавиться очень медленно . После того как воск превратился в кисель , через
ситечко для чая , из нержавейки выливаю в формы . В качестве форм использую стерилизатор для шприцов ( маленький ) , в основную коробку заливаю под
большие бруски , в крышку - под тонкие пластины . После отливки горелкой выжигаю остывший воск с ситечка под вытяжкой . Воск должен устояться перед
применением не менее 4 часов . В ситечке после процеживания всегда находиться какая то гадость . Хотя не самый лучший способ , но зато фрезы целы .

Ситечко не нравится. Непонятно насколько оно тонкое, а в совсем тонкое воск поди не потечет.
Но лучше, чем ничего.
Просвечивать довольно неплохая идея, но неприменима к толстым блокам.
Вообще бардак конечно... это производитель всё должен делать.

_________________
хороший боцман любой обмер совершает веслом.

А как дело с воздушными пузырями, их нет?
Поверхность верхняя у воска сильно даёт усадку, прогибается?
Как отлипает воск от форм?
Спаибо.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Пузырьки появляются если воск перегрет , закипает .
По этому использую сковородку для большей площади и более равномерного прогрева воска . Нужно подобрать температуру , воск должен быть как кисель .
При прохождении через сито воск усредняется и пузырьки воздуха , которые могут появиться во время перемешивания уходят .

Сито - сетка с ячейкой 0.5 мм , проволока 0.3 мм . , нержавейка .

Да на поверхности воск даёт утяжену , выравниваю драчевым напильником , воск отстает прекрасно .

А можно фоту ситечка. Я думал честно говоря, что 1мм или около того - предел.
Тут уже даже думал сделать путем сверления заготовки-листа сверлом 0.25.
Но не факт что в него воск пойдет при этом.

"Усушку" воска в какую величину оцените ? Процентов 10 ?

_________________
хороший боцман любой обмер совершает веслом.

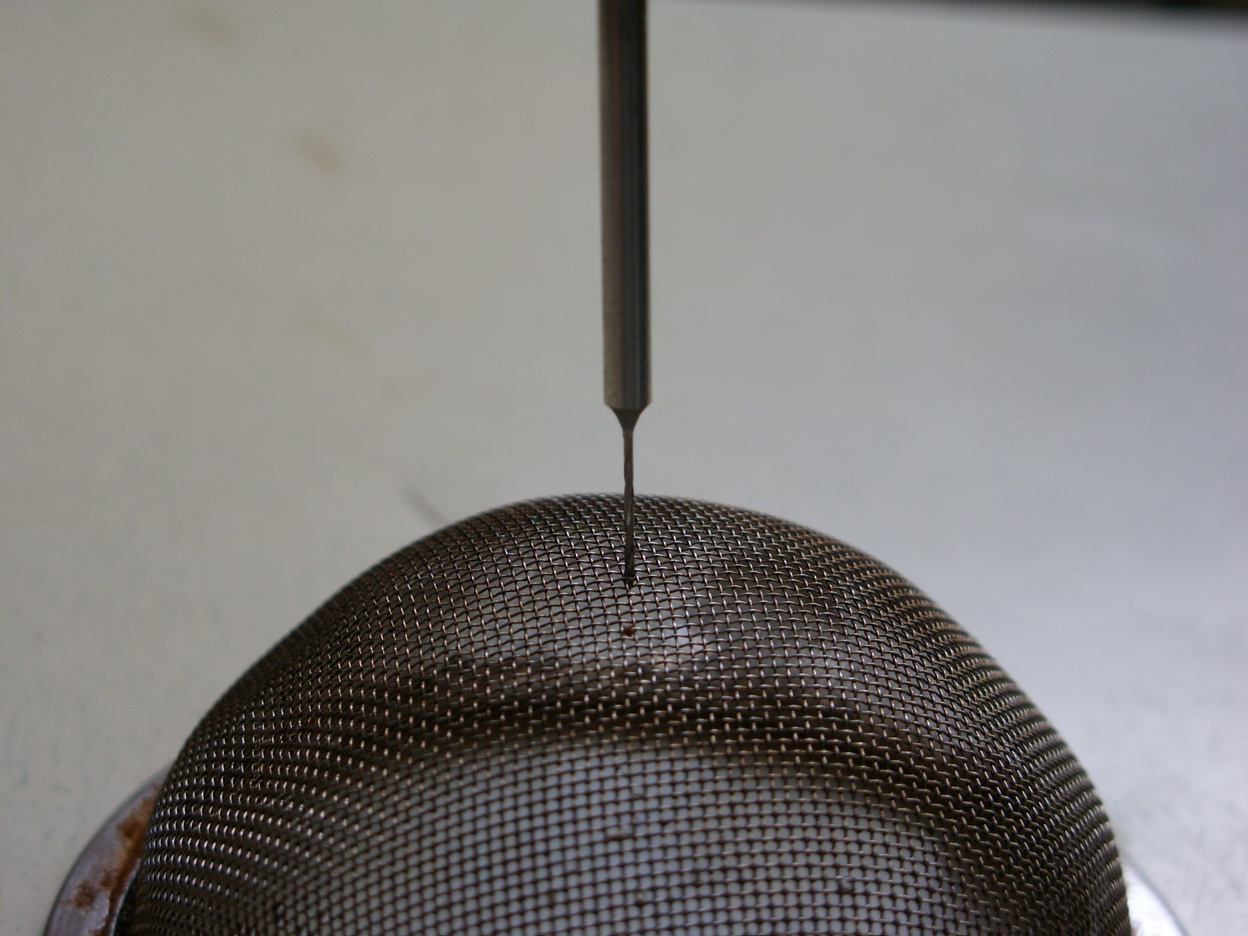

Вот фото , сверло 0.5 мм .
А усадку не замерял , главное , что в последствии усадка и деформация не наблюдаются .

P.S. Не имею склонности говорить о том в чем не уверен .

Да фрезы-то нафига фотка ?
Меня вообще-то внешний вид интересовал, ситечка, чтобы "велеть купить".
Но в целом более или менее понятно.

_________________
хороший боцман любой обмер совершает веслом.
