zeefly
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#61  Сообщение Добавлено: 12 мар 2011, 22:39
Не в сети
Аватара пользователя

Зарегистрирован: 01 мар 2011, 04:20
Сообщения: 251
Откуда: NY
Благодарил (а): 1 раз.
Поблагодарили: 28 раз.

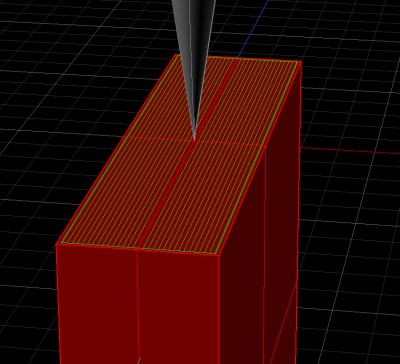

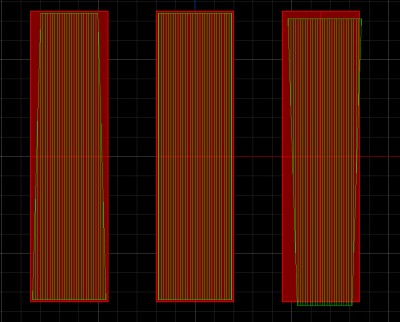

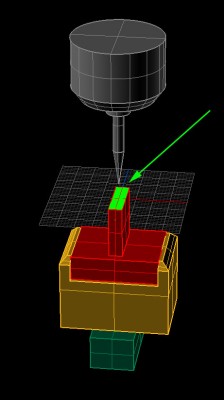

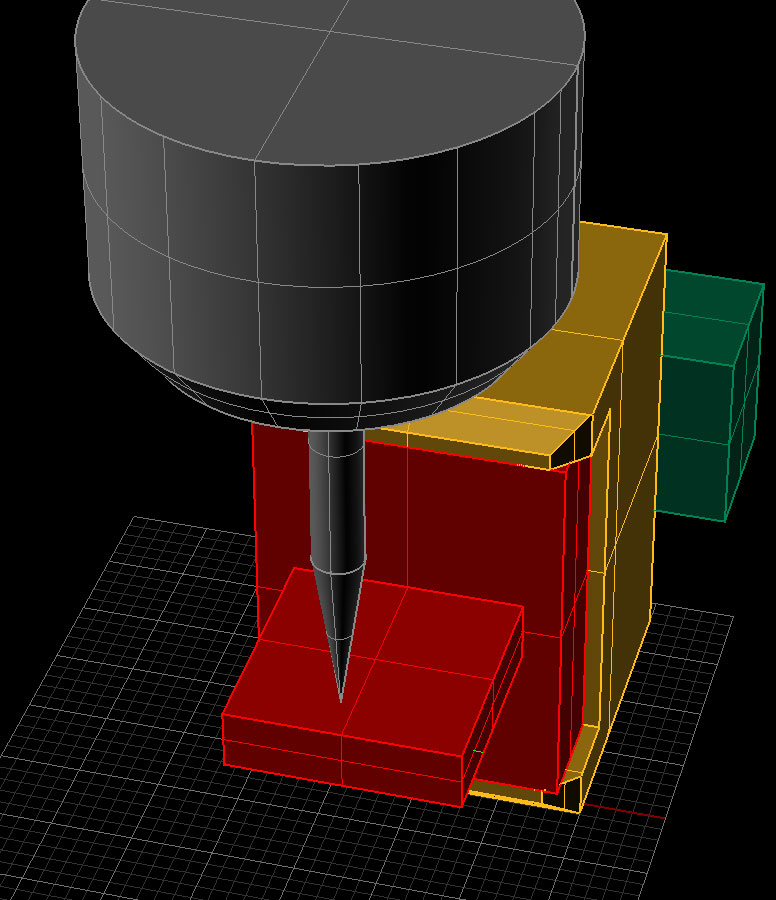

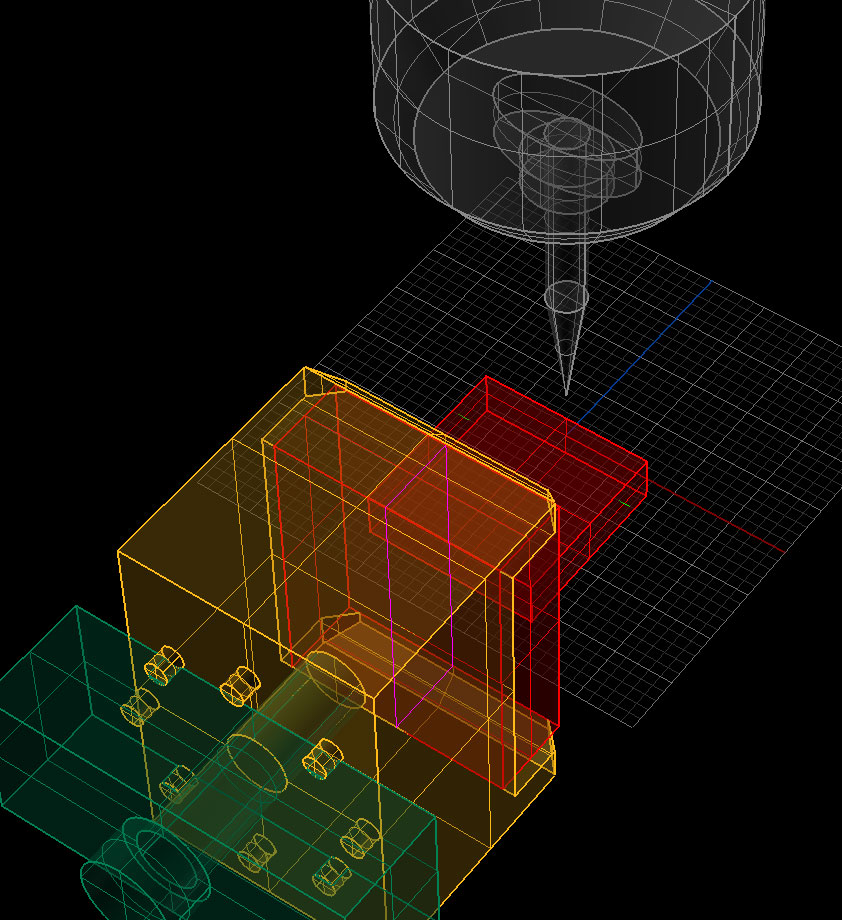

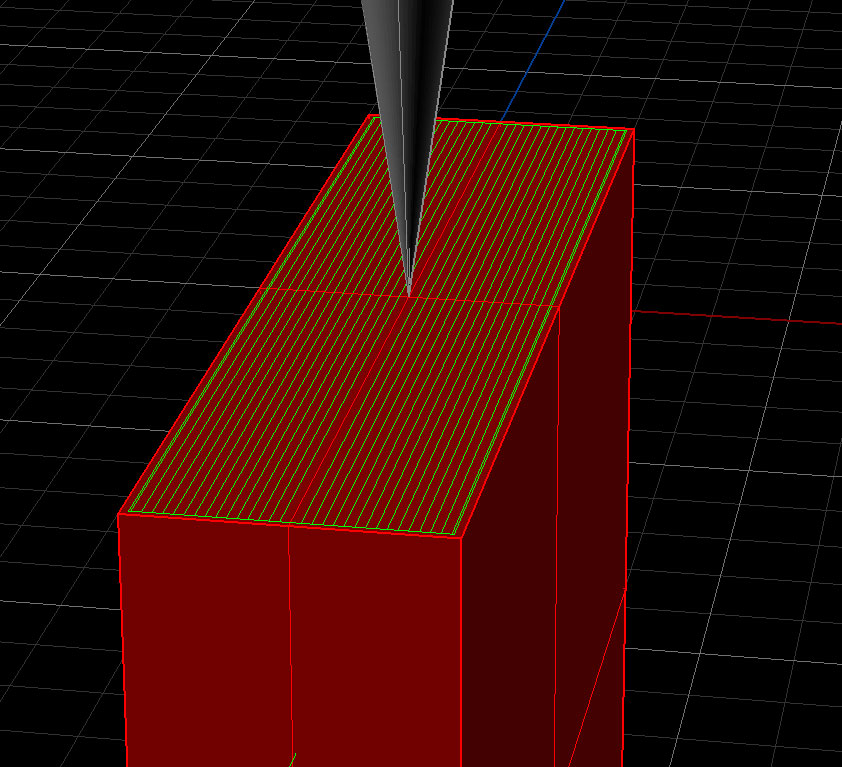

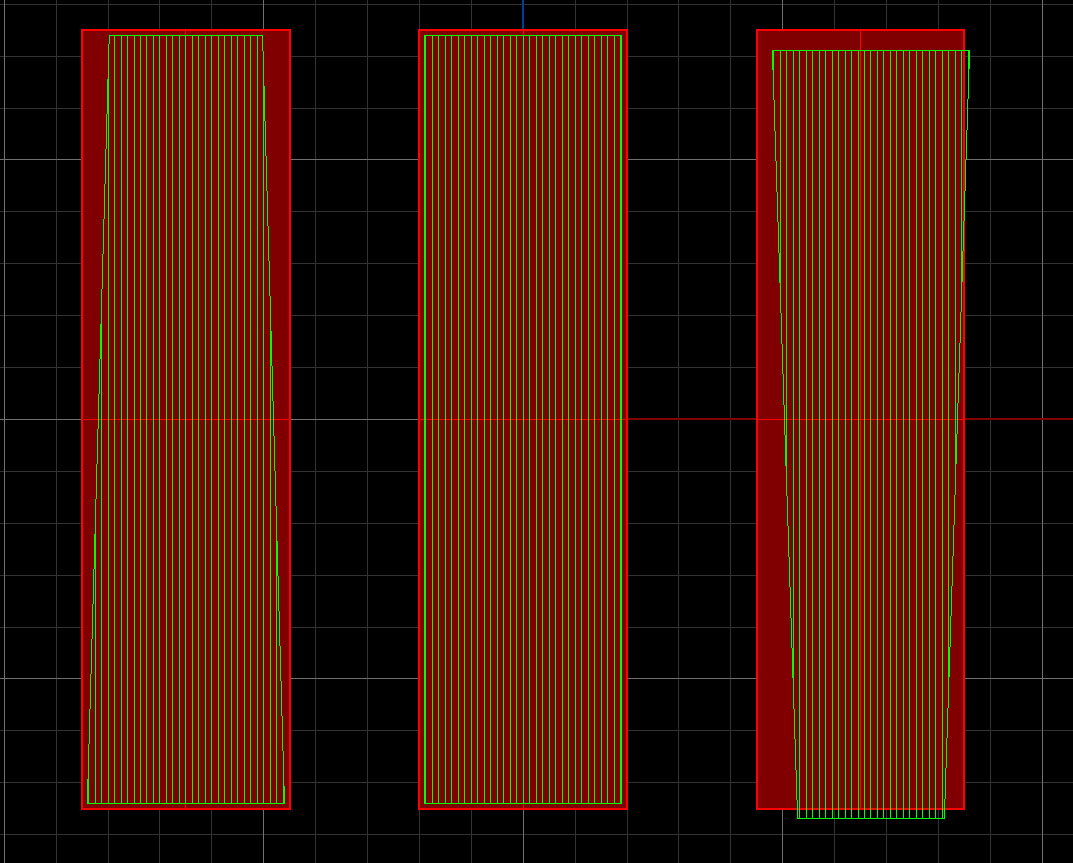

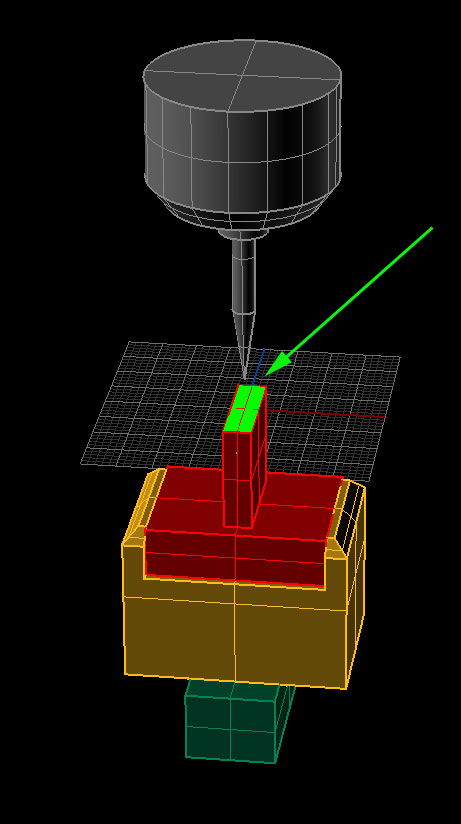

я тут для себя методу разработал:
ставлю флип как можно точно по угольнику, затем:

-режу пластину 15х15х4 с парой зарезов сбоку (зелёные на фото) стороны а и б
- переворачиваю на 90 и вертикально и режу заштрихованную зону (по У)
- ну а теперь море информации, знай анализируй ;)
(боковые зарезы показывают смещение по У, размеры пластины своё говорят, верхний паттерн указывает на смещения по А и Х)


Вложения:
e.jpg [ 200.19 КБ | Просмотров: 2931 ]
d.jpg [ 191.67 КБ | Просмотров: 2931 ]
c.jpg [ 51.59 КБ | Просмотров: 2931 ]
b.jpg [ 118.73 КБ | Просмотров: 2931 ]
a.jpg [ 189.43 КБ | Просмотров: 2931 ]
Вернуться к началу
 Профиль

b-force
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#62  Сообщение Добавлено: 14 мар 2011, 18:13
Не в сети

Зарегистрирован: 07 янв 2011, 11:56
Сообщения: 149
Откуда: Крым
Благодарил (а): 5 раз.
Поблагодарили: 1 раз.
HovK писал(а):
Наверно, у меня неправильный угольник или требовательность занижена((

А из какого материала делали приспособы к станку?
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#63  Сообщение Добавлено: 14 мар 2011, 19:30
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
Наличие "неправильного" угольника пока еще не свидетельствует о наличии именно этой приспособы;)
Все мои приспособы из дюраля.
Вернуться к началу
 Профиль

b-force
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#64  Сообщение Добавлено: 14 мар 2011, 23:25
Не в сети

Зарегистрирован: 07 янв 2011, 11:56
Сообщения: 149
Откуда: Крым
Благодарил (а): 5 раз.
Поблагодарили: 1 раз.
А как делал? На своём станке или заказывал?
Просто тоже хочу сделать для себя несколько приспособ для собственных нужд(смоделить в рино и выризать, стонок "СТРИЖ")
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#65  Сообщение Добавлено: 14 мар 2011, 23:44
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
заказывал. У меня не стрижИзображение
Удачи в начинаниии. Покажешь результат?
Вернуться к началу
 Профиль

b-force
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#66  Сообщение Добавлено: 14 мар 2011, 23:50
Не в сети

Зарегистрирован: 07 янв 2011, 11:56
Сообщения: 149
Откуда: Крым
Благодарил (а): 5 раз.
Поблагодарили: 1 раз.
обязательно покажу, только это всё пока на бумаге(ищу подходящий материал)
В качестве рекламы: СТРИЖ рулит-клиенты довольны качеством поверхности :oops:
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#67  Сообщение Добавлено: 14 мар 2011, 23:53
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
Это типа солЬ на рану?
Мои клиенты тоже довольны.. я не всегда доволен;)
Вернуться к началу
 Профиль

b-force
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#68  Сообщение Добавлено: 14 мар 2011, 23:56
Не в сети

Зарегистрирован: 07 янв 2011, 11:56
Сообщения: 149
Откуда: Крым
Благодарил (а): 5 раз.
Поблагодарили: 1 раз.
Да нет, не хотел. :)
Вернуться к началу
 Профиль

ravant
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#69  Сообщение Добавлено: 15 мар 2011, 00:00
Не в сети

Зарегистрирован: 23 дек 2010, 23:43
Сообщения: 480
Благодарил (а): 5 раз.
Поблагодарили: 6 раз.
потянет ли стриж дюраль??? я про шпиндель...
Вернуться к началу
 Профиль

b-force
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#70  Сообщение Добавлено: 15 мар 2011, 00:06
Не в сети

Зарегистрирован: 07 янв 2011, 11:56
Сообщения: 149
Откуда: Крым
Благодарил (а): 5 раз.
Поблагодарили: 1 раз.
zeefly
А в какой проге создаётся УП под ВАШУ приспособу, я в основном работаю в ДЕСКПРОТО5.
Вернуться к началу
 Профиль
