Rotary Flip Flop Cutting Fixture

igor

к......zeefly
А станок такой как на фото, сколько стоит?

zeefly

микрон стоил 15000 два года назад, сейчас их уже не производят.

SVP

alkg писал(а):

Куда ешё точнее , это же чпу ! можно чуть больше потом отлить и отдать фрезеровшику и место которое обхватывается патроном можно не цилиндрическое сделать а квадратное

Сильно больше отлить... поведет ведь недетски.
Отфрезеровать проще самому из алюминия... если уж сильно хочется.
Режется как масло... стружку только надо как-то уводить от направляющих-винтов

zeefly

ну, бывало мы и коленвалы вручную наждачкой шлифовали, так то-ж при советской власти ещё

я-б не стал самоделками тут заниматься, в любом городе наверно можно толкового фрезеровщика найти. сделано из дюраля всё, так-что выточить не проблема. точность важна.

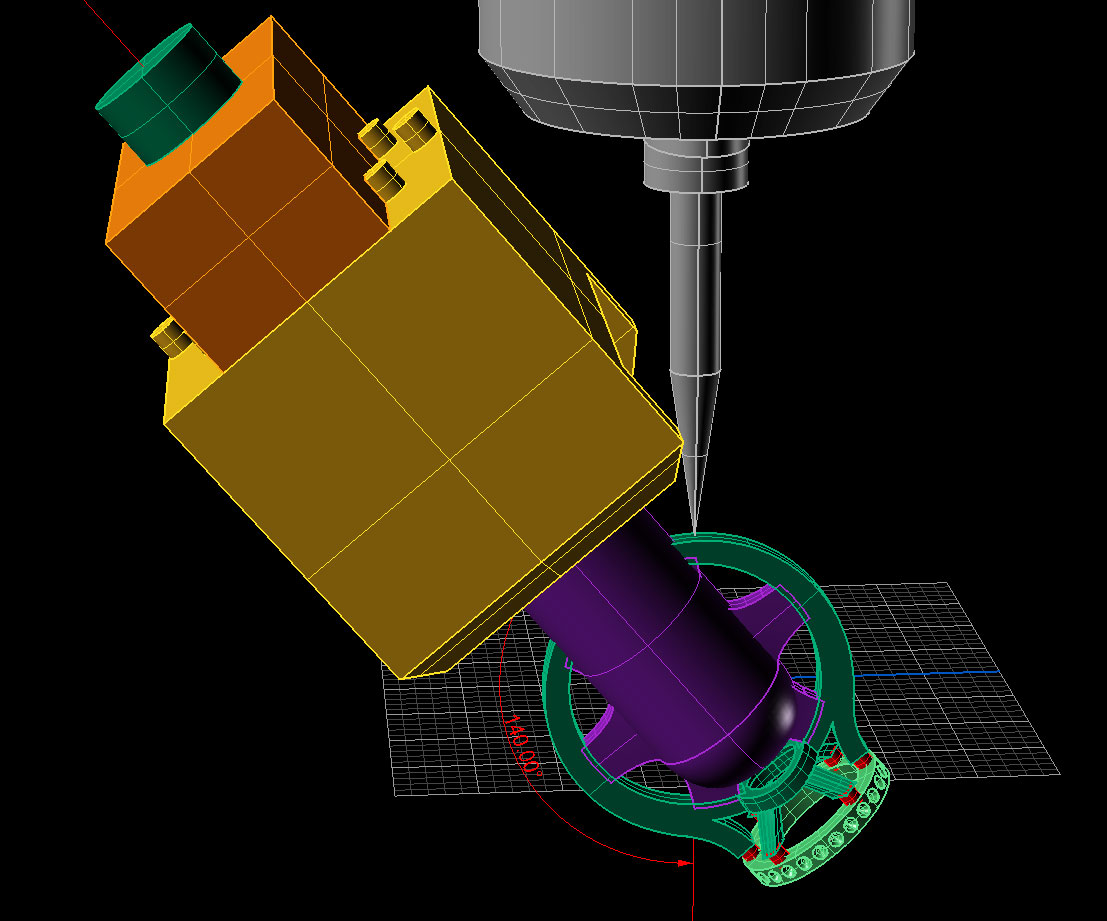

главное - перпендикулярность оси вращения корпуса к оси вр. тисков, ну а размеры легче в райно прикинуть: смоделить машину свою (основные узлы конечно только), нарисовать приспособу и покрутить её туда-сюда, посмотреть, что мешает. я таким макаром проверяю до какого угла могу на ротари поднимать (так только и выяснил про 140 град своих)
ММ рекомендовал не больше 120ти.

и про квадратный хвост думал, но передумал. с одной стороны-таки да легче ноль по А выставить, но раз у меня ночью кусок вырезанного воска выпал на стол и при повороте А заклинил между столом и флипом. хорошо круглый хвост провернулся в кулачках, а то даже не знаю, что и поломалось-бы.

zeefly

ravant, дело вкуса.
мне саму голову под рубины было интереснее делать, но сапфир там сильно дорогой, пришлось под него переделывать (с открытой головой некрасиво просвечивал камень, а так внутри платиновое зеркало вышло, яхонт ожил)

zeefly

у-ля-ля
вот красота-то: http://www.doughtydrive.com/mini%20trunnion%20demo.html

igor

zeefly писал(а):

у-ля-ля
вот красота-то: http://www.doughtydrive.com/mini%20trunnion%20demo.html

Красота конечно!!!!
Но как для такой красоты УП делать..... :shock:

Я вообще не представляю!

SVP

igor писал(а):

zeefly писал(а):

у-ля-ля
вот красота-то: http://www.doughtydrive.com/mini%20trunnion%20demo.html

Красота конечно!!!!
Но как для такой красоты УП делать..... :shock:

Я вообще не представляю!

Да вообще "зверь машина".
На самом деле "глаза боятся - руки делают".
Но в непрерывном режиме эту штуку будет непросто освоить.

alkg

zeefly писал(а):

и про квадратный хвост думал, но передумал. с одной стороны-таки да легче ноль по А выставить, но раз у меня ночью кусок вырезанного воска выпал на стол и при повороте А заклинил между столом и флипом. хорошо круглый хвост провернулся в кулачках, а то даже не знаю, что и поломалось-бы.

Я об этом не подумал . Но центровка была бы идеальна , мне кажется и фрезеровшику легче

Я просто знаю здещних фрезеровшиков точнее "фрезеровшиков" им просто кусок железа фрезернуть дай они нафрезеруют . Я как то дал выточить переходник токарю , сказал чтоб всё 0.01мм , не бить по редуктору , идиот молотком стучал по редуктору чтоб снять с вала переходник "а что по другому снять не могу". Или сам или покупное а отдать кому то сделать нереально у нас

alkg

zeefly писал(а):

у-ля-ля
вот красота-то: http://www.doughtydrive.com/mini%20trunnion%20demo.html

Там ременная передача наверняка
