а есть фото работ на нем? про пяти осевик все понятно, но его нет)))

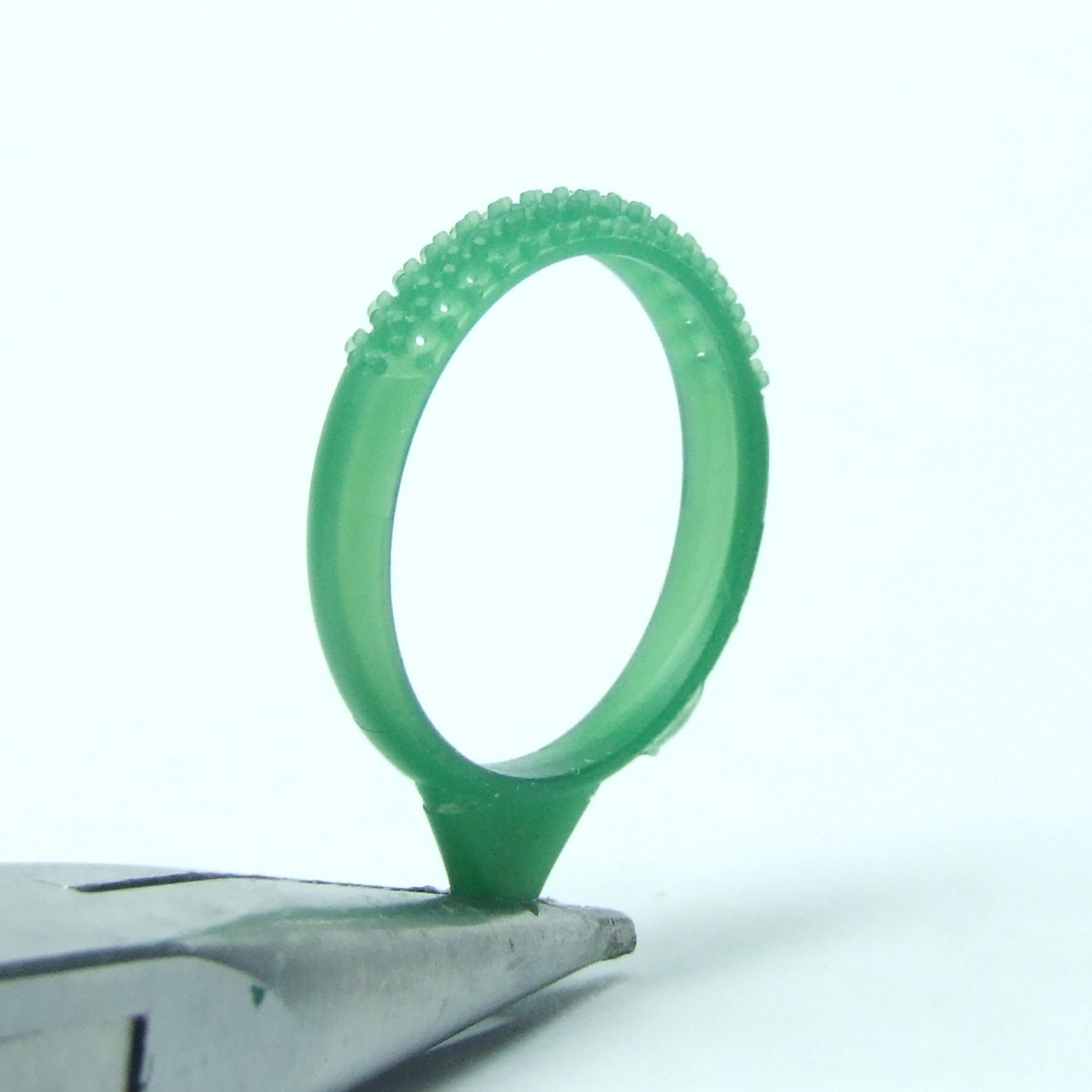

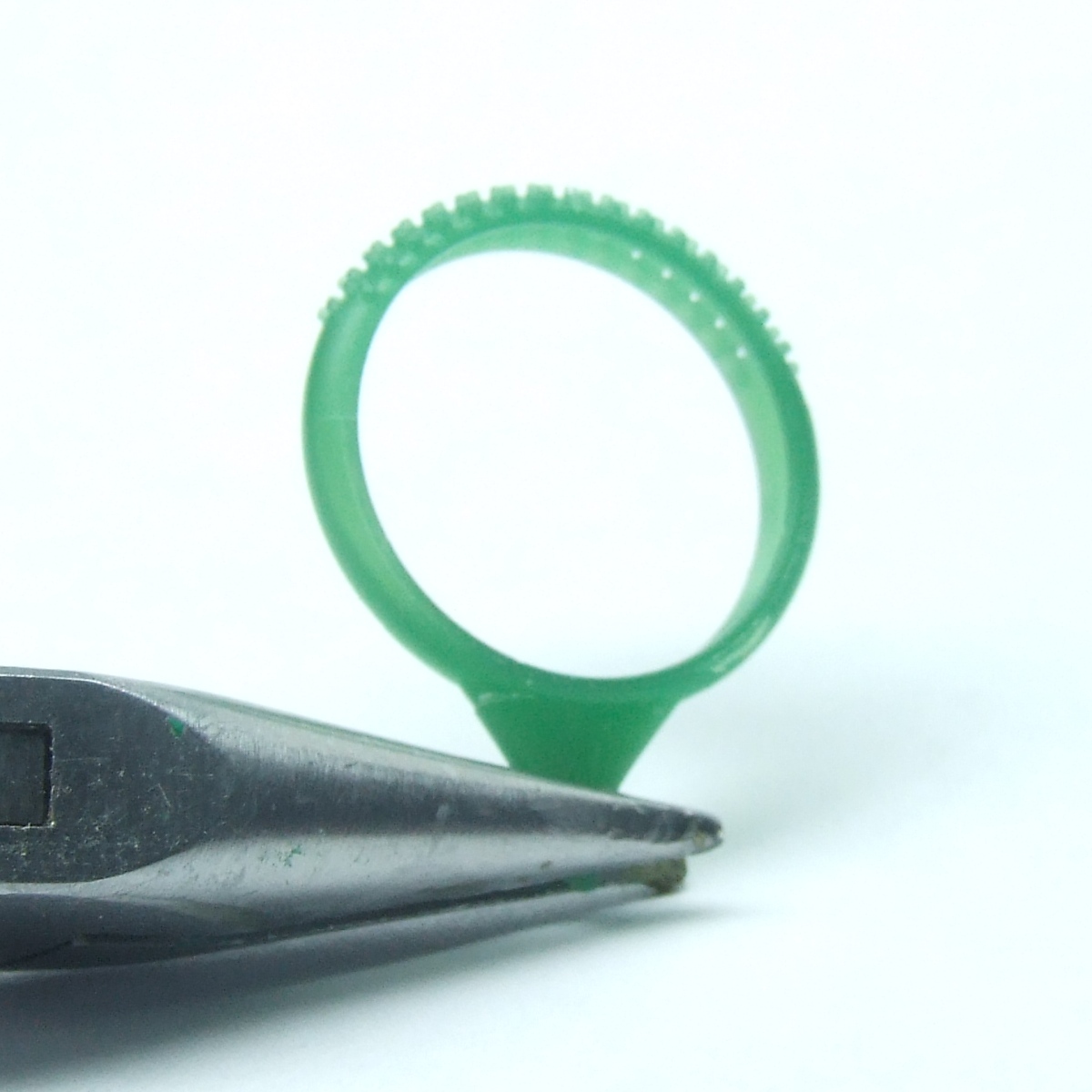

Никак не разживусь макро объективом, так что фотки не лучшие, но общая концепция видна.
Эксперимент и тренировка, учился делать "поднутрения" у колец с поворотом шпинделя.
В процессе заготовка поворачивалась на 90°, обратно, на +45° и -45° что бы убрать "тени" с крапанов.
А так же поворачивал шпиндель на 40° и обрабатывал кольцо изнутри. Толщина стенки 0.75 мм.
Фреза R0,1X17X3,175DX40 от сncbit. Для этого изделия грубовата.
В общем и целом эксперимент прошел удачно. Косяки (несколько полос и облой) видимые на фото - следствие ряда ненужных поворотов на флипе, а так же первых раз использовал поворот шпинделя на градус отличный от 90°, как ловить "Z0" и "0 по XY" догонял по ходу процесса. В итоге калибровал без "маячков" и лупы, грубо быстро и на глаз. Если сделать все "по уму" - результат должен быть лучше.
В любом случае косяки реза убрал в металле без проблем, изделие ушло, щелкнуть жаль не успел.

P/S да, времени ушло дофига, вырастить будет дешевле. Но в моем случае, когда ближайший принтер за 60км....вполне норм.

Полностью согласен, на все просчеты и проверки уходит уйма времени. По этому на флипе режу, если клиент готов это все оплачивать.

Всем привет. Кто может сделать флип для Стрижа2?

Скажите, кто-то пробовал фрезеровать в воске на своем станке и отливать эту "5-ю ось"?

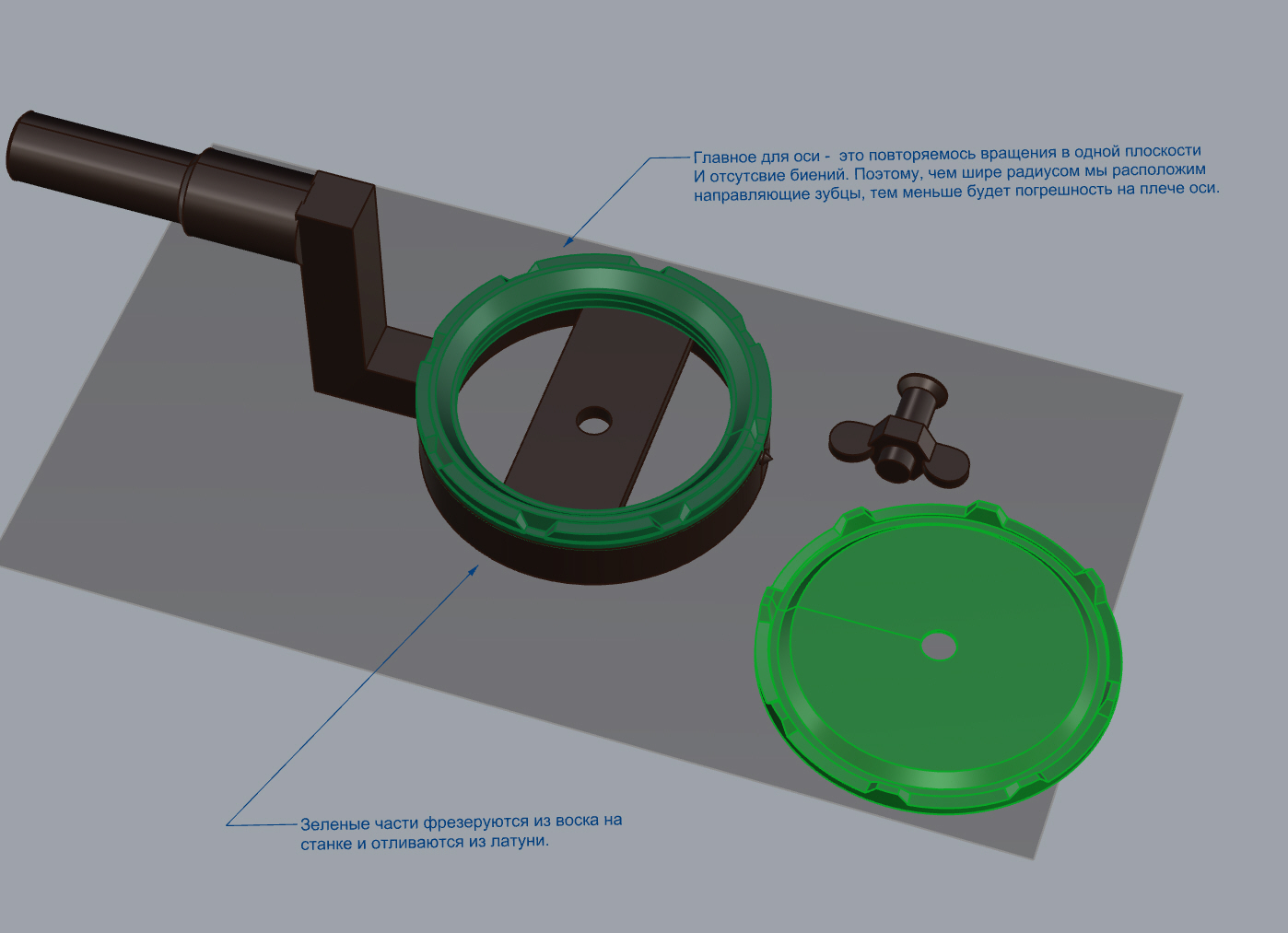

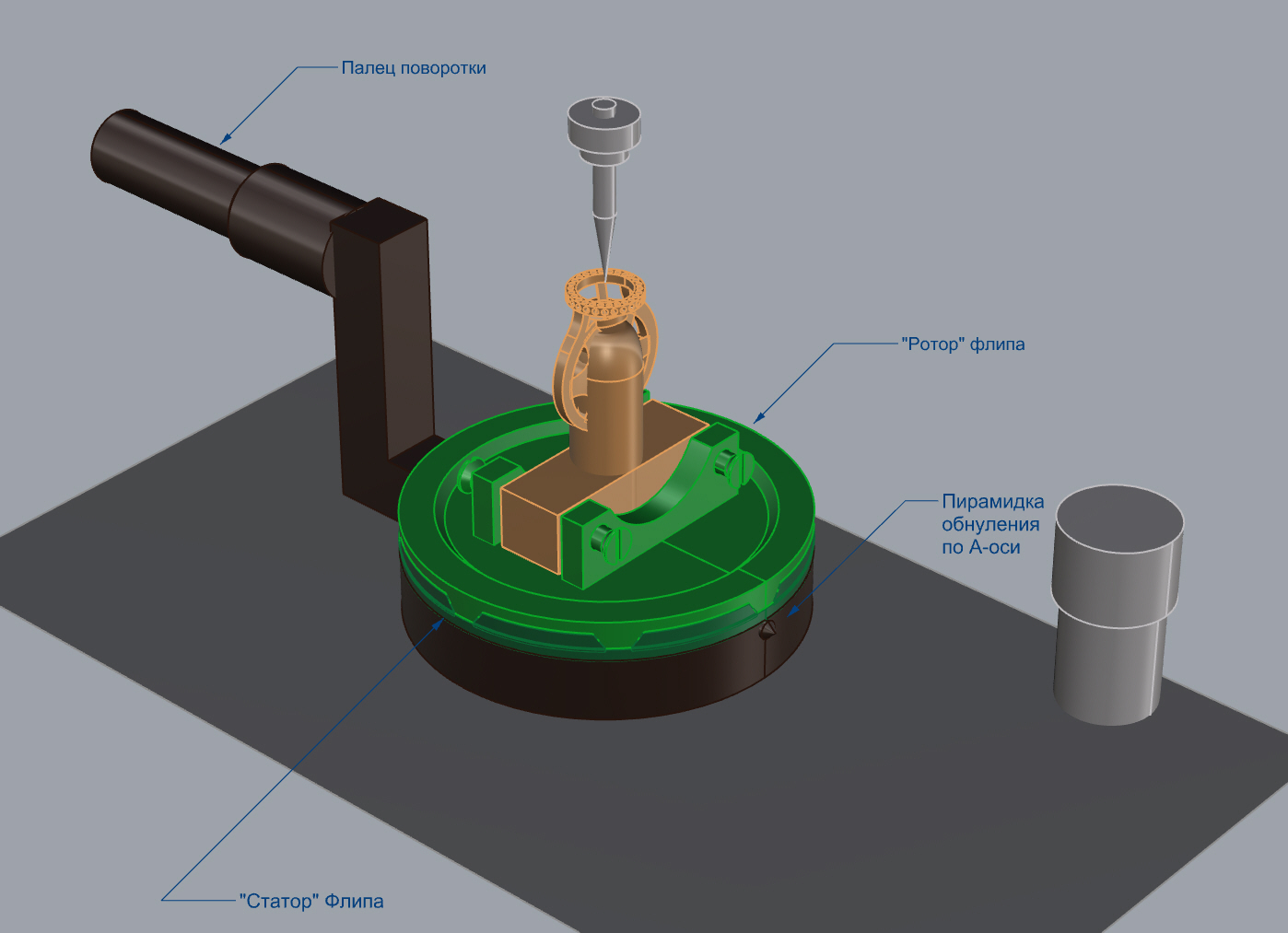

План такой (для поворотки Стрижа)

1. Точим у токаря стальной палец с конусом для вставки в поворотку (копию стандартного латунного )
2. До него довариваем сваркой "кочергу" с площадкой под зажим восковки для "5-й оси"
3. На кочерге выставляем снизу пирамидку-метку для обнуления по A
4. Прижимаем четко к плоскости площадки восковку (можно в площадке пару направляющих точек поставить) и, обнулившись, фрезеруем из нее модель-прототип базы для Б-повортки. С зубцами для индексных углов и отверстием для болта. Фрезеруем отдельно (в рамке, из воска) верхнюю "ответную" часть Б-повортки (тиски для воска).
Отливаем вместе базу и верх-ответку (тиски) из латуни
5. Пририхтовываем молотком слегка, проворачивая на углы, в сборе базу и ответку для полного взаимного подгона трапециевидных зубцов б-поворотки (замена "притирки")
6. Фиксируем намертво латунную базу на площадке железной "кочерги"
7. Юстируем Б-поворотку в сборе. Вносим поправки с погрешностями в 3д-модель шаблона.

Почему-то кажется, так будет точнее, чем заказывать все у местных "наномастеров"

_________________
3д-дизайнер ювелирных украшений

Заказываю токарю палец для поворотки Стрижа.

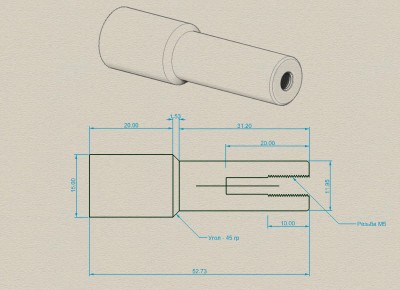

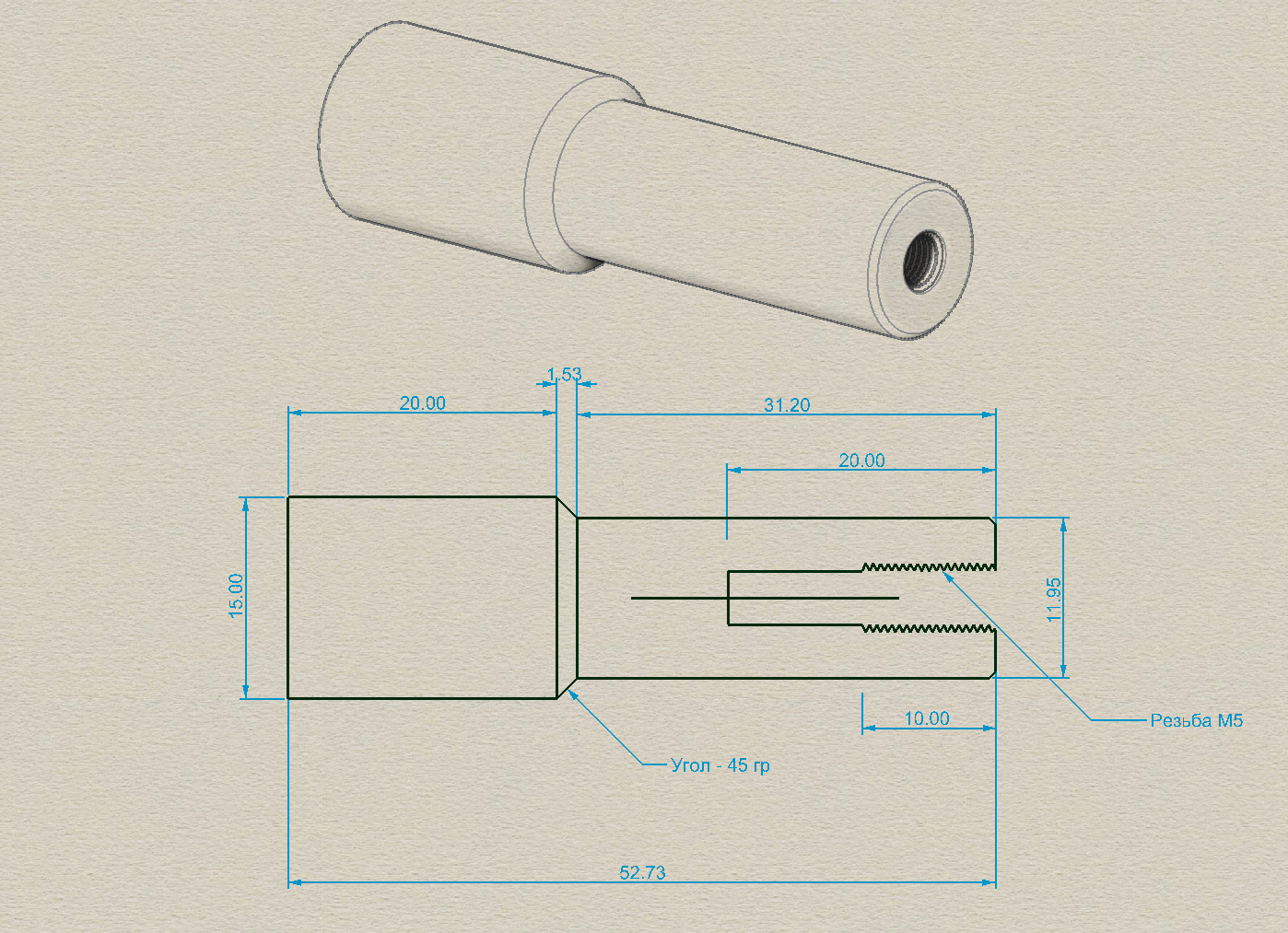

Вот чертеж, мерил цифровым штангелем, может кому приготся.
У нас такое за 5$ делают.

_________________
3д-дизайнер ювелирных украшений

для чего такой "палец"? деталь ФФ?

Как-то посадка 11.95 без допуска в отверстие 12.00 лично меня несколько удивляет.

Видать да, литой флип-флоп...
Как-там.... литая скань, штампованная филигрань

_________________
хороший боцман любой обмер совершает веслом.

Ага...

_________________
3д-дизайнер ювелирных украшений

Слишком сложно будет такое сделать без погрешностей. Вон джеймил не мучаясь с выдумыванием копируют себе и все путем!
Какой диаметр у этого кругляка? Потом сами пожелеете что сделали его таким огромным.
