Денис
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#181  Сообщение Добавлено: 14 сен 2013, 20:03
Не в сети

Зарегистрирован: 22 апр 2012, 18:30
Сообщения: 33
Благодарил (а): 1 раз.
Поблагодарили: 2 раз.
HovK, Volodja81
Круто, поделитесь чертёжиками. Скажу большое пивное спасибо :)
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#182  Сообщение Добавлено: 16 сен 2013, 21:46
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
В этой ветке более чем достаточно информации. Перечитайте сообщения zeefly...
Мой проект изначально задумывался как коммерческий... Изображение
HovK писал(а):
HovK писал(а):
HovK писал(а):

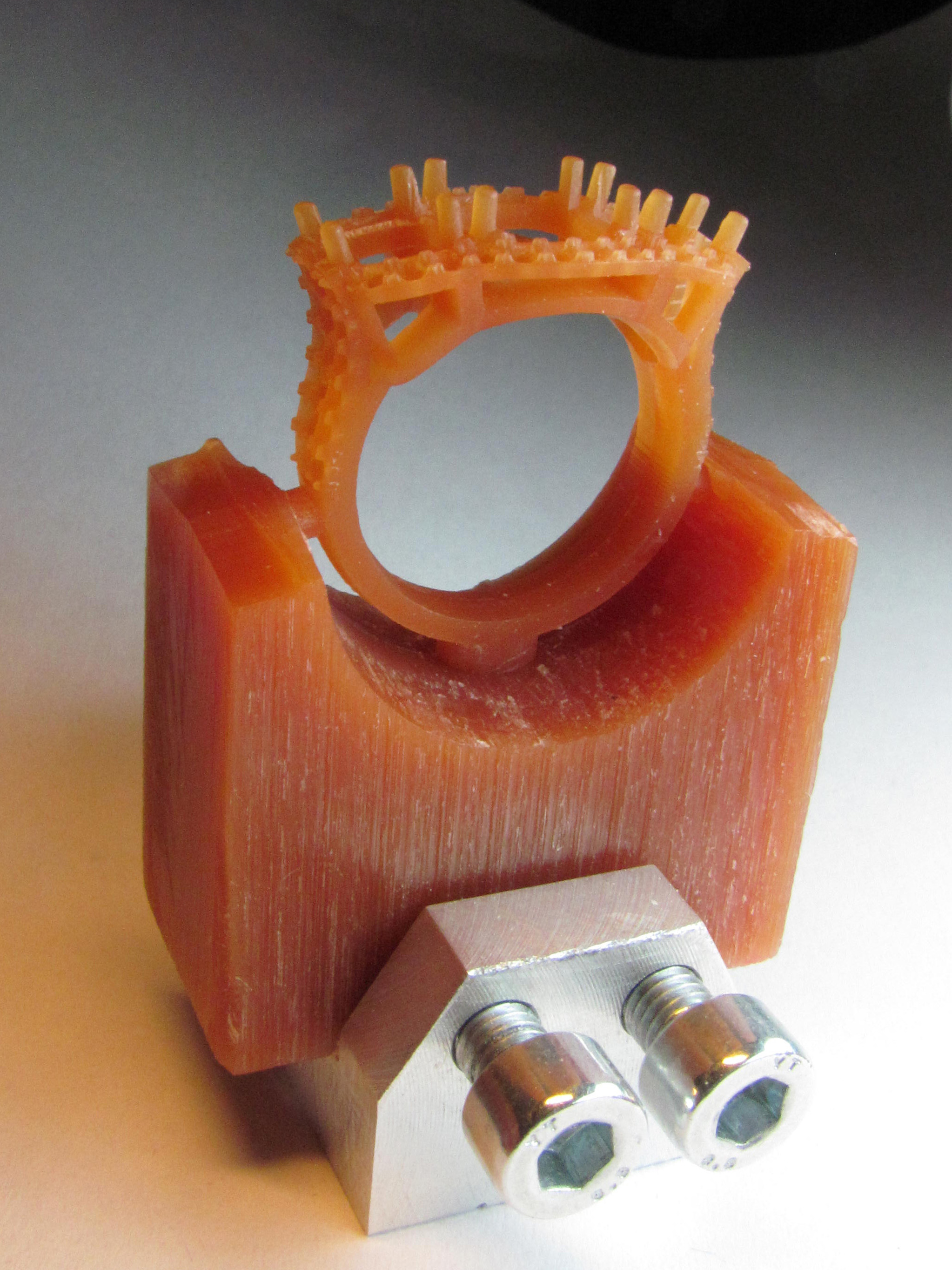

просто для поддержания темы;)


Вложения:
04_2.jpg [ 1.07 МБ | Просмотров: 2539 ]
Вернуться к началу
 Профиль

3DJ
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#183  Сообщение Добавлено: 17 сен 2013, 13:42
Не в сети

Зарегистрирован: 06 янв 2011, 23:51
Сообщения: 59
Благодарил (а): 4 раз.
Поблагодарили: 6 раз.
HovK писал(а):
HovK писал(а):
просто для поддержания темы;)

Объясните пожалуйста как на этом флипе выставляется параллельность оси A-Z ?
Ведь при установки в поворотку идеально без приспособ выставить не получится.
Вернуться к началу
 Профиль

HovK
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#184  Сообщение Добавлено: 17 сен 2013, 14:05
Не в сети

Зарегистрирован: 23 дек 2010, 17:31
Сообщения: 979
Благодарил (а): 50 раз.
Поблагодарили: 50 раз.
Взаимоперпендикулярность и нахождение в одной плоскости осей A и Z доверил мастерам_изготовителям...
"Причина страдания- желание.."©
Надо смириться с тем, что FF далеко не 5-осевой станок и требовать идеальности от него иррационально.
Вернуться к началу
 Профиль

Volodja81
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#185  Сообщение Добавлено: 29 сен 2013, 23:33
Не в сети

Зарегистрирован: 23 окт 2012, 20:43
Сообщения: 422
Откуда: Таганрог
Благодарил (а): 59 раз.
Поблагодарили: 37 раз.

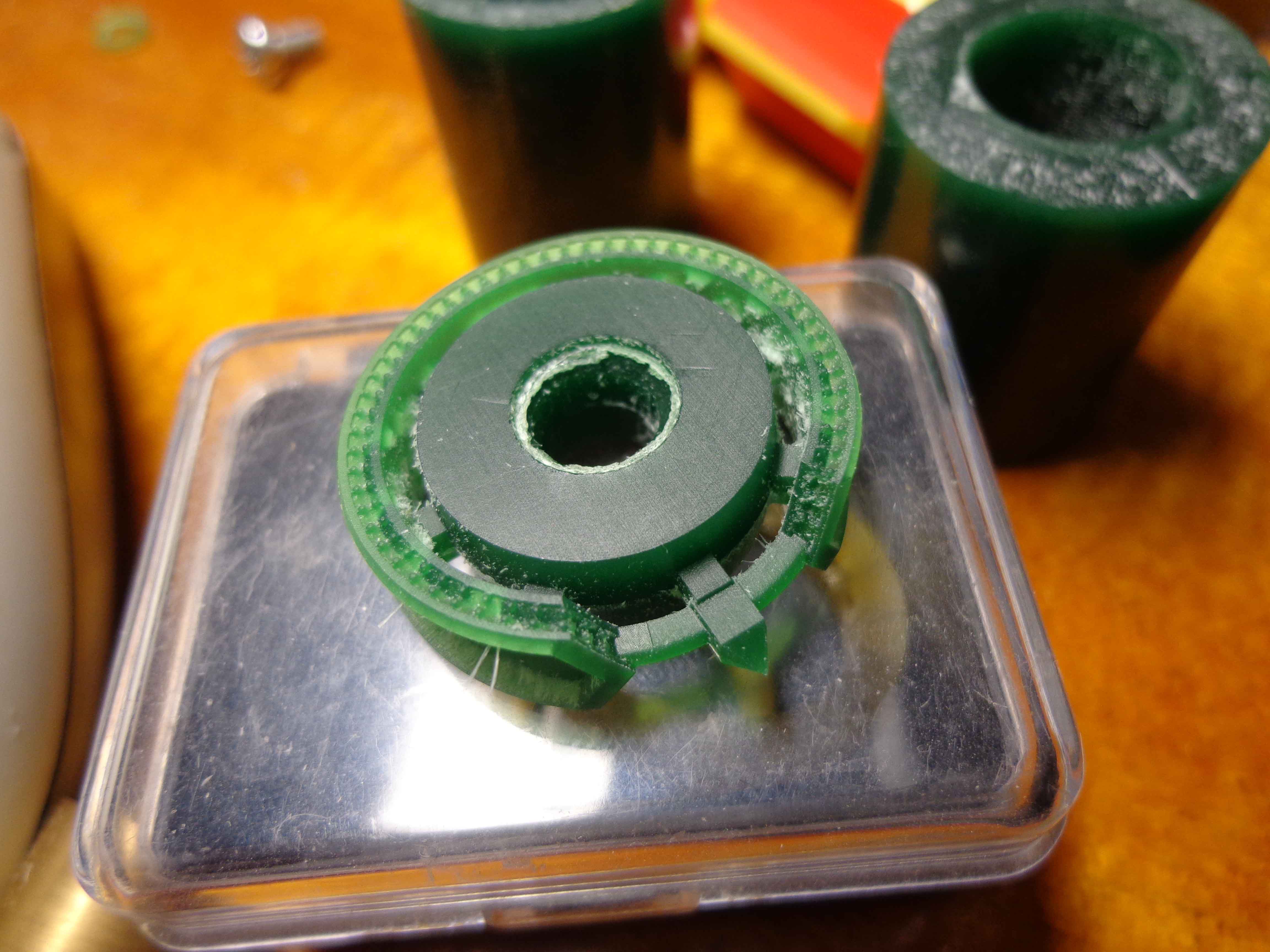

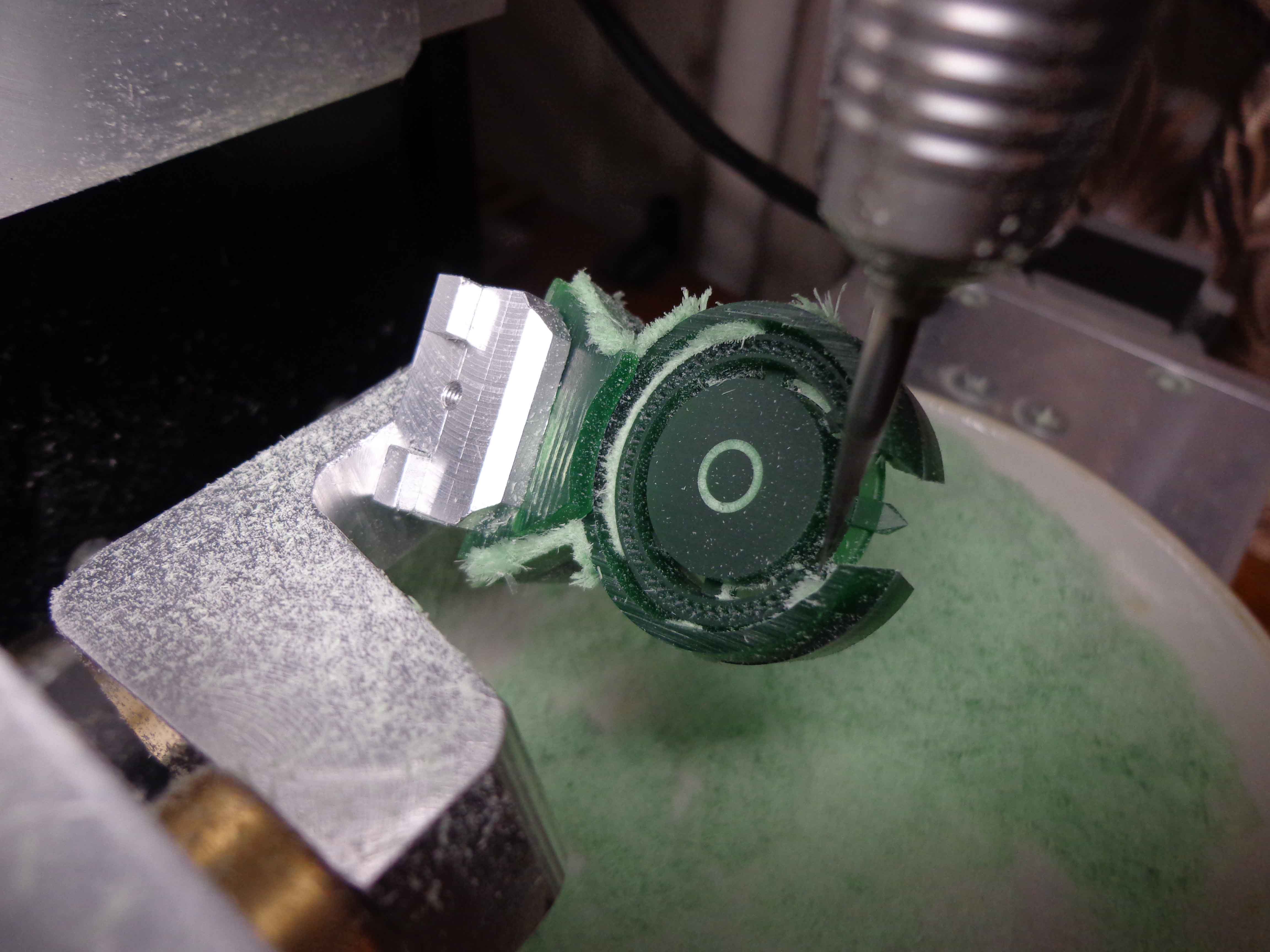

Не все гладко, но стараюсь!


Вложения:
Кольцо 1.jpg
Кольцо 1.jpg [ 301.8 КБ | Просмотров: 2447 ]
2.jpg [ 359.13 КБ | Просмотров: 2447 ]
Вернуться к началу
 Профиль

Volodja81
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#186  Сообщение Добавлено: 06 окт 2013, 20:42
Не в сети

Зарегистрирован: 23 окт 2012, 20:43
Сообщения: 422
Откуда: Таганрог
Благодарил (а): 59 раз.
Поблагодарили: 37 раз.

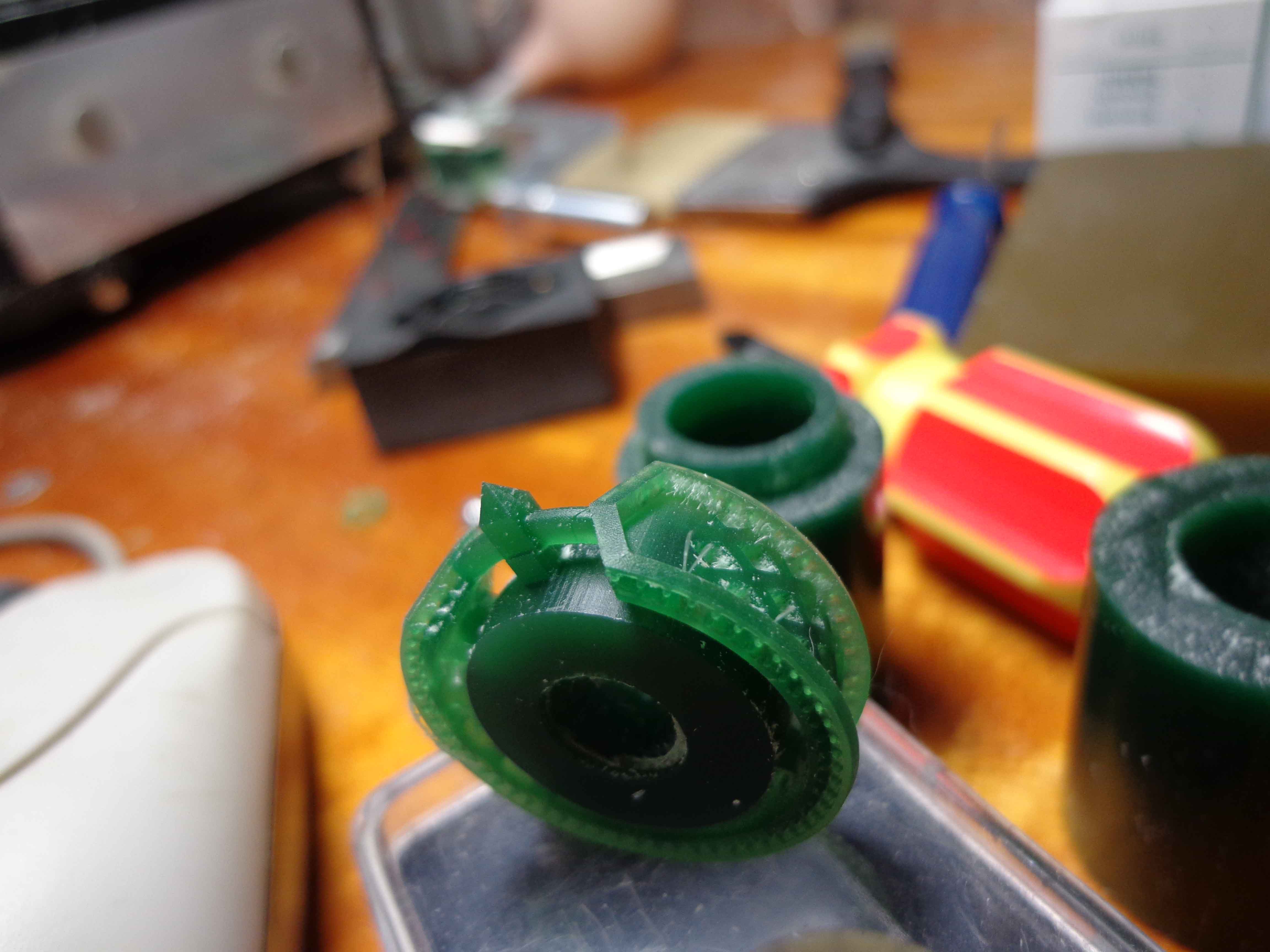

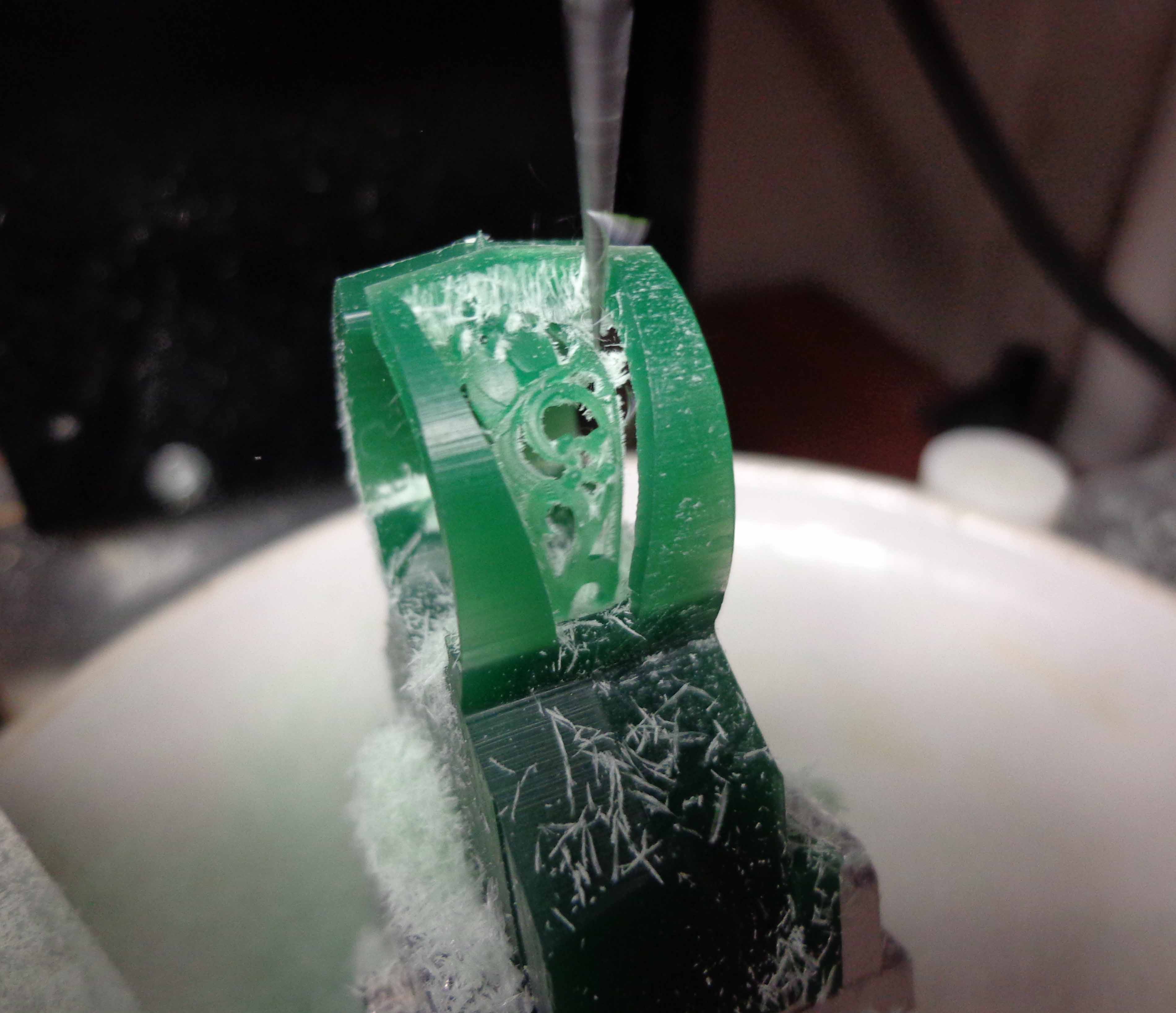

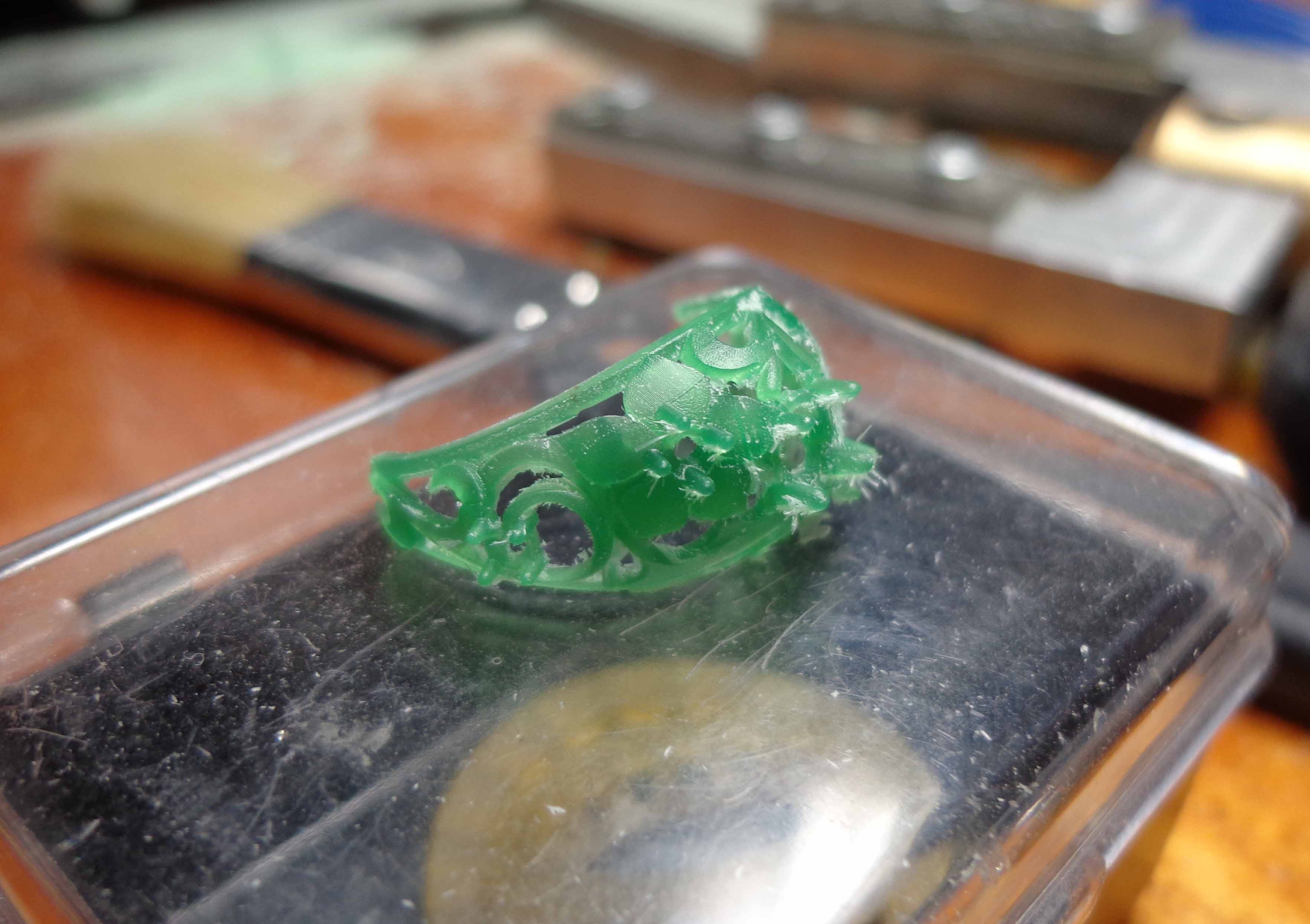

Комбинация флипа и поворотки


Вложения:
1.jpg [ 390.92 КБ | Просмотров: 2375 ]
2.jpg [ 334.94 КБ | Просмотров: 2375 ]
3.jpg [ 460.05 КБ | Просмотров: 2375 ]
Вернуться к началу
 Профиль

Дмитрий.КР.
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#187  Сообщение Добавлено: 09 окт 2013, 10:50
Не в сети

Зарегистрирован: 11 фев 2011, 10:50
Сообщения: 104
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Работы хорошие.
Но мне непонятно, а зачем Вы используете флип.
Зачем усложнять себе работу?
И кольцо и серьга на фото спокойно режутся без таких наворотов.
Вернуться к началу
 Профиль

Lexar
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#188  Сообщение Добавлено: 09 окт 2013, 15:13
Не в сети
Аватара пользователя

Зарегистрирован: 13 июн 2012, 12:28
Сообщения: 125
Откуда: Владивосток
Благодарил (а): 10 раз.
Поблагодарили: 1 раз.
Дмитрий.КР. писал(а):
Работы хорошие.
Но мне непонятно, а зачем Вы используете флип.
Зачем усложнять себе работу?
И кольцо и серьга на фото спокойно режутся без таких наворотов.

Я не автор конечно, но может это просто тренировки ради да и всё)
Вернуться к началу
 Профиль

Volodja81
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#189  Сообщение Добавлено: 09 окт 2013, 19:06
Не в сети

Зарегистрирован: 23 окт 2012, 20:43
Сообщения: 422
Откуда: Таганрог
Благодарил (а): 59 раз.
Поблагодарили: 37 раз.
Дмитрий.КР. писал(а):
Работы хорошие.
Но мне непонятно, а зачем Вы используете флип.
Зачем усложнять себе работу?
И кольцо и серьга на фото спокойно режутся без таких наворотов.

Первое изделие это верх кольца, без шинки. Я не пытался усложнить, хотел чтобы все прорезалось, там по бокам касты. Я рассматривал все варианты, не зацикливаясь на одном флипе. А на фтором кольце, сложное место было там где "острие" есть крапана. Как бы вы решили эту задачу?
Вернуться к началу
 Профиль

Black Diamond
 Заголовок сообщения: Re: Rotary Flip Flop Cutting Fixture
Номер сообщения:#190  Сообщение Добавлено: 09 окт 2013, 20:16
Не в сети

Зарегистрирован: 06 окт 2011, 16:29
Сообщения: 286
Благодарил (а): 3 раз.
Поблагодарили: 7 раз.
Цитата:
Как бы вы решили эту задачу?


очевидно простым поворотом рамки на нужный угол(угол и вылет фрезы смотреть, чтоб кронштейн не въехал в рамку).
Вернуться к началу
 Профиль
