Экспериментальная модель №3-2а42, "стрижеводская".

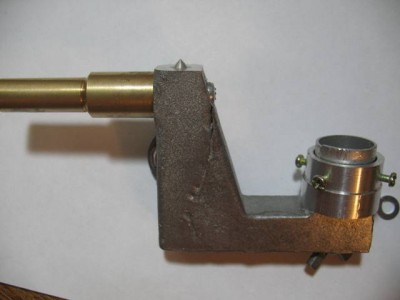

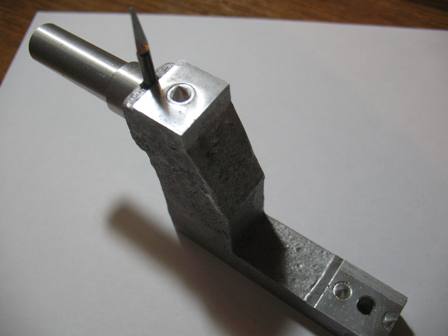

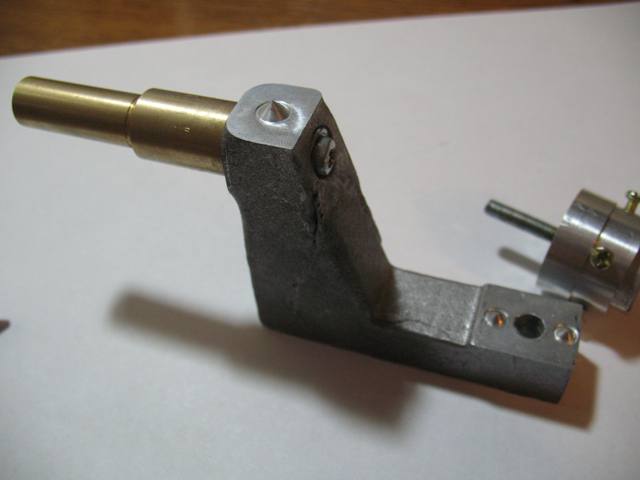

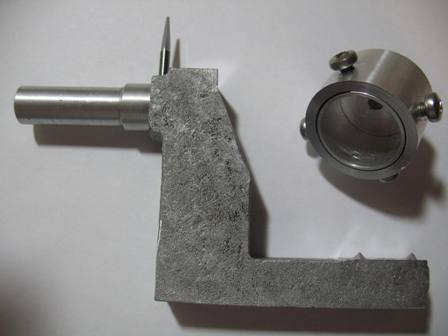

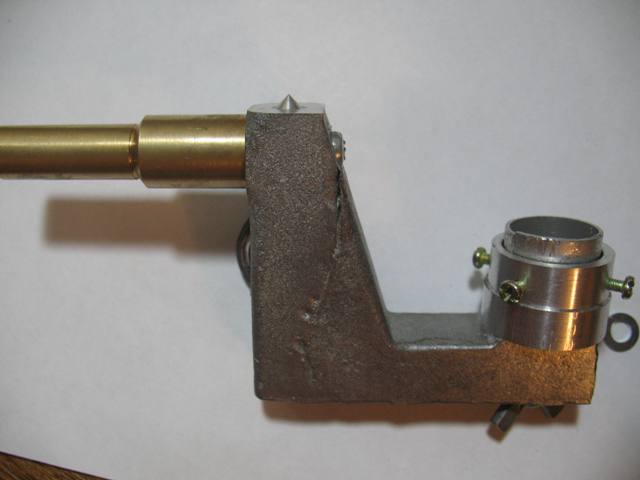

Я так понимаю, конус на оси для базирования? Лучше там сделать лунку, вычислить координаты центра этой лунки и базироваться по ней как по датчику скриптом <0>

Прогресс.

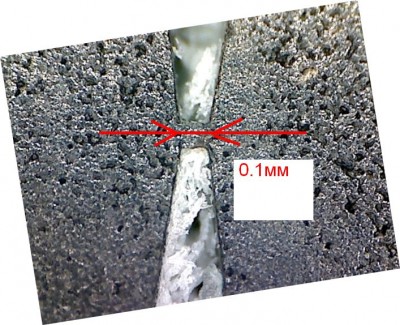

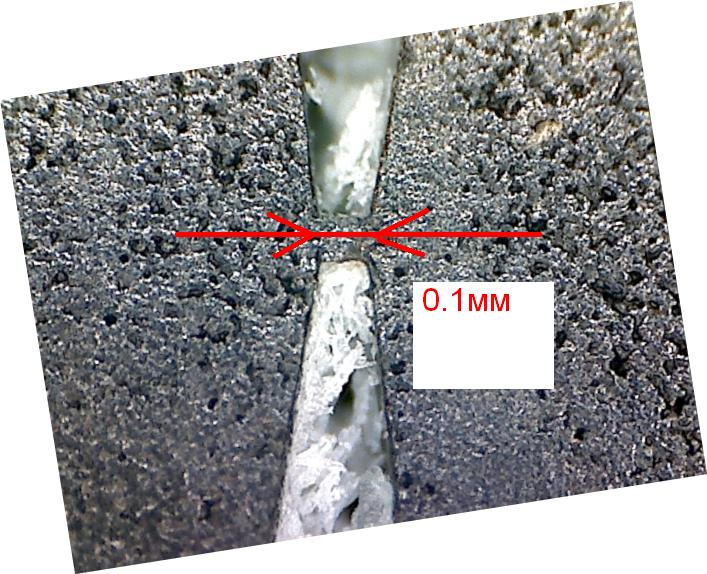

Увеличение примерно 200 крат., использовал микроскоп "микродиджи".

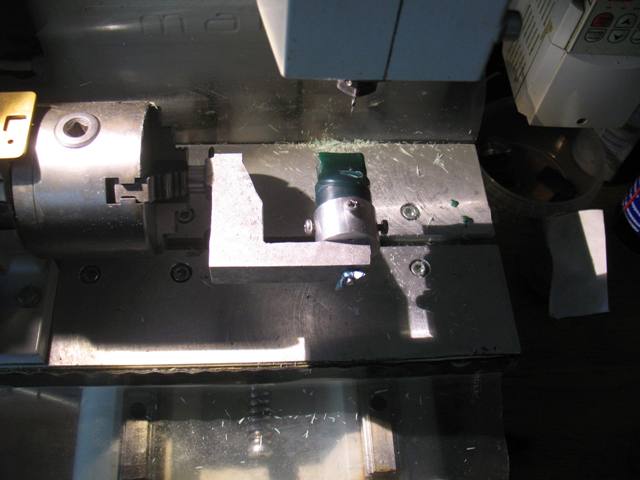

Выставил по конусу с небольшой корректировкой ( промах 0,03 )

УП делал в ДП5 ,что понятно ни есть хорошо.

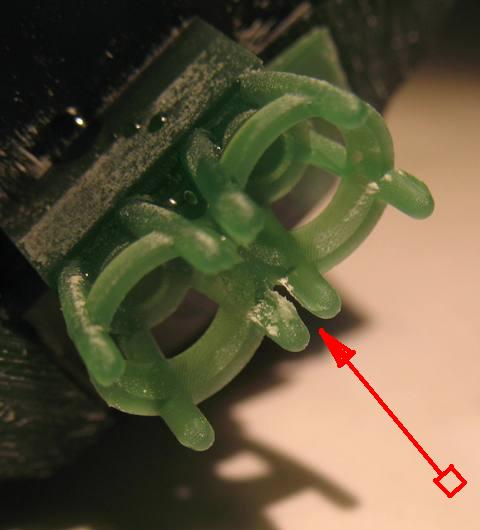

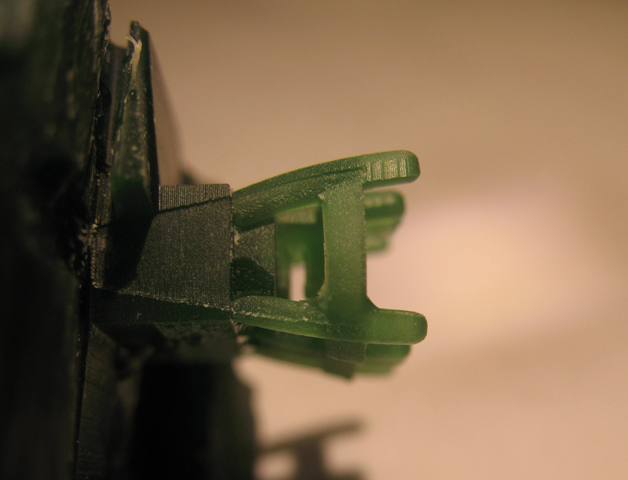

В наличии зарезы и немного "соплей" внутри модели.

С почином!!

Немного посмотреть,http://youtu.be/fgq7VDLvXUo

А что за станок-то ?

_________________
хороший боцман любой обмер совершает веслом.

"Меджик_Ж"

мне кажется, что в таком варианте флип нормально работать не будет, поскольку патроны имеют биения. для резки в рамке это не критично, поскольку режется вокруг виртуальной оси. а с флипом... отсюда, наверное и зарезы. плюс вылет большой получается. у меня тоже мэджик. и я планировал оснастку, крепящуюся непосредственно на ось, вместо патрона. патрон, кстати, у меня укороченный. и крепится он не так, как у вашего станка.
