Rotary Flip Flop Cutting Fixture

Svirt

если можно, я немного про тыс-тысовскую приспособу, и про её конуса напишу.

Действительно посадка на конус дает очень большую точность. и в принципе наверное не проблема взять шерлайновскую поворотку и разверткой под, скажем, конус морзе 2 (КМ-2) развернутьотверстие (предварительно его можно и проточить. Естественно речь не о ручной операции, а на станке, предварительно отцентровав деталь.
Операция не простая!

единственное что смущает -это длина мелкого конуса у тыс-тысовской приспособы... Маловато будет! Маловато!

есть альтернативный способ - более гиморойный, зато дешевле - вытачивает подобную приспособу (те, кто оснащен хорошими токарными и шлифовальными станками - а я оснащен (хвастаюсь) могут такое выточить). Только без конуса сзади. в фланце делаем 4 отверстия и притягиваем винтами к поворотке. Затем вставляем индикатор, и крутя поворотку, юстируем приспособление (легкими постукиваниями), до момента, пока значение отклонений от цилиндричности будет в пределах нормы (в ювелирке обычно гостами и квалитетами никто не пользуется, поэтому нормы у всех разные... а соответственно и качество восковок).

естественно то, что каждый раз переустанавливая приспособу придется юстироваться (зато деньги сэкономите)

Ещё вариант - кажется у когото из пользователей MAXNC такая штукенция есть (фирмы MM)

удовольствие дорогое, но удобное и многофункциональное.

картинки нет, постараюсь на пальцах:

изготавливается фланец с внутренним конусом (а можно ещё и с штифтом в конусе).
Фланец крепится болтами к поворотке и один раз юстируется.
Далее можно изготоить кучу нужной оснастки с соответствующим конусом (и пазом под штифт). менять оснастку будет просто, и не надо каждый раз юстироваться.

сразу скажу, что изготовление конусов - дело сложное и дорогое - их надо точить, калить, шлифовать.

Была задумка изготовить подобное для себя (как вернусь в Москву), но т.к. я уже получил СТРИЖА... скорее всего и оснастку буду разрабатывать под него...Хотя как знать... может и к Максу сделаю.

b-force

Здравствуйте господа.
Кто-нибудь приспособил Флип-флоп для "Стрижа"?
Нашел толкового фрезеровщика.
Или подскажите,как оптимизировать размеры

Bob

Поправьте, если ошибаюсь, но вроде поворотка стрижа не обеспечит нужной точности?

SVP

Считается, что это возможно, но за пределами заявленной точности.
Т.е. гарантий нету, и скорее всего будет нестабильность некая.
Впрочем тут очень важен "допуск на результат". У всех он очень разный.
Яб лучше проектировал заранее так, чтобы не было всего этого гемора.

Bob

Соглашусь. Но иногда чертовски хочется и польза очевидна)

igor

Пересмотрел тему. Очень всё опять стало интересно.
Кто нибудь уже изготовил флип-флоп для Стрижа?
Если да, то как себя показала приспособа? Есть ли смысл в её изготовлении?
Спасибо.

Дмитрий.КР.

Вот.

Что лепить сверху тиски или простой зажим на болтах.

SVP

Смотря чем крутить... если чем-то могучим, то можно и тиски.

master

Цитата:

привет, орлы.

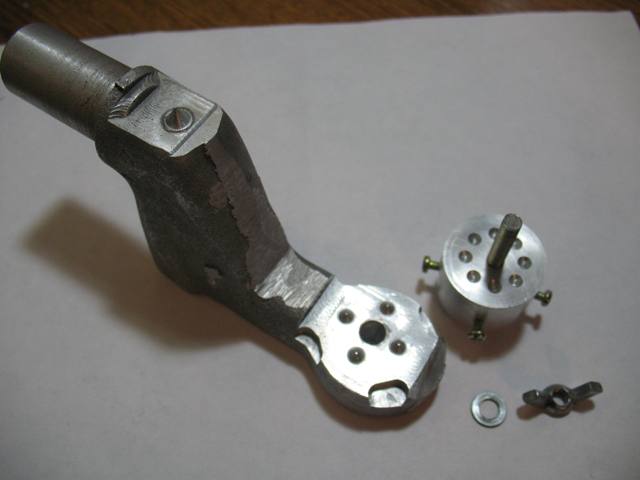

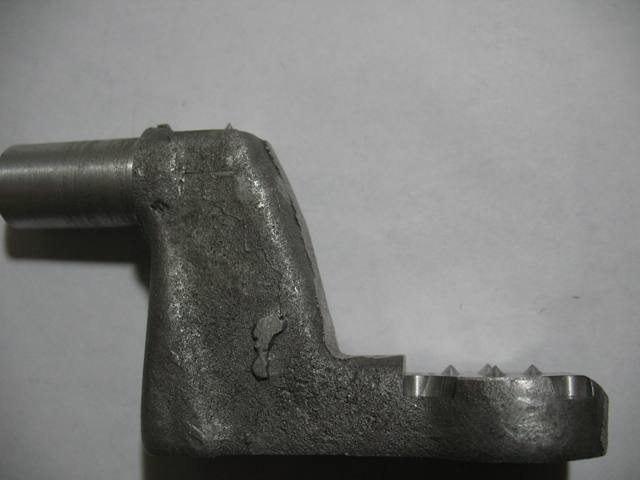

я сейчас альбомчик фоток накидаю про эту штуковину.
пользуюсь уже пару лет как. практически с машины не снимаю. можно резать всё, кроме полного ротари (обручалки типа). а в таком виде мне удавалось до 140° в обе стороны по шинке обработать (в ротари режиме). тоже неплохо в принципе.

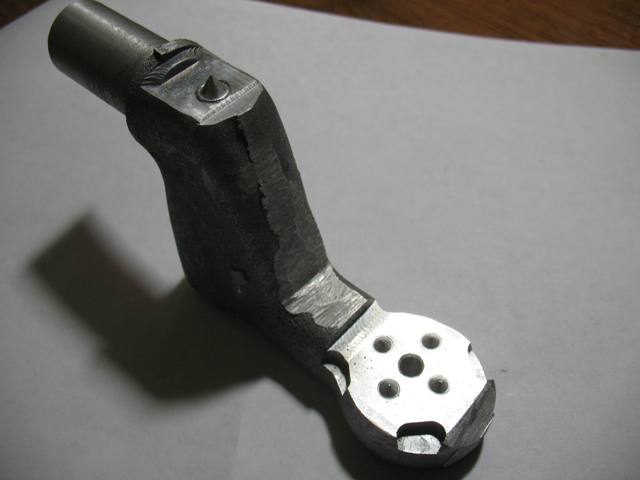

насчёт плохого крепежа - было по-началу, потом я насечки внутри нарезал - держит мёртво.
да ещё - там некоторые восковки корявенькие - это пристрелочные. я иногда режу с большим шагом, так надо мне.

Уважаемый zeefly!
Жаль что данная тема заглохла, если есть возможность то выложите работы сделанные при помощи данного приспособления с описанием стратегий(я конечно понимаю что вы загружены работой но все же).
За ранее спасибо.

Дмитрий.КР.
