Угу, спасибо.
Но так я нифига и не понял, как из этого корыта наружу стружка попадает ?
И эээ... подпружинен он как ? Что это за "лепесток" ? Речь о плоской пружине что-ли ?
При тычке в датчик там что-нибудь внутрь уходит ?
Как стружка из этого пространства удаляется ? (пространство "хода" площадки) ?

_________________
хороший боцман любой обмер совершает веслом.

корпус датчика (тот, что с окошком) закреплен двумя винтами. под корпус вставлен лепесток, который прижат самим корпусом. а правый конец лепестка прижимается снизу к корпусу датчика за счет легкого изгиба вверх. т.е. при нажатии на середину лепестка, он имеет возможность отогнуться вниз. ширина лепестка меньше ширины окошка. посему мусор имеет возможность сыпаться вниз через две щели. самый простой вариант датчика.

Т.е. ход в датчике микроскопический ?
Я почему спрашиваю, со мной пару раз была ситуация, когда "что-то пошло не так" и я миллиметров на 5-10 в него уходил.
В основном это связано с теми или иными авариями (один раз какой-то глюк, второй раз буквально на днях, пока
пробовал с питанием марафона ковыряться забыл воткнуть в станок перед стартом калибровки)

Т.е. лично я, предпочел бы, чтобы ход был побольше.


А куда мусор девается ? Вроде бы датчик привинчен к чему-то плоскому, по идее он должен в дырки забиваться "до упору".

_________________
хороший боцман любой обмер совершает веслом.

датчик висит в воздухе, стружка свободно высыпается. проще некуда...
да, ход лепестка невелик. но при правильной работе датчика хода вообще как бы не требуется. это при правильно работающей электрике. а авария- на то она и авария...
вероятность выхода устройства из строя прямо пропорциональна сложности этого устройства (законы мерфи).

ММ понятно. Для датчика с установом на стол подсматривать нечего.
Будем подумать.

_________________
хороший боцман любой обмер совершает веслом.

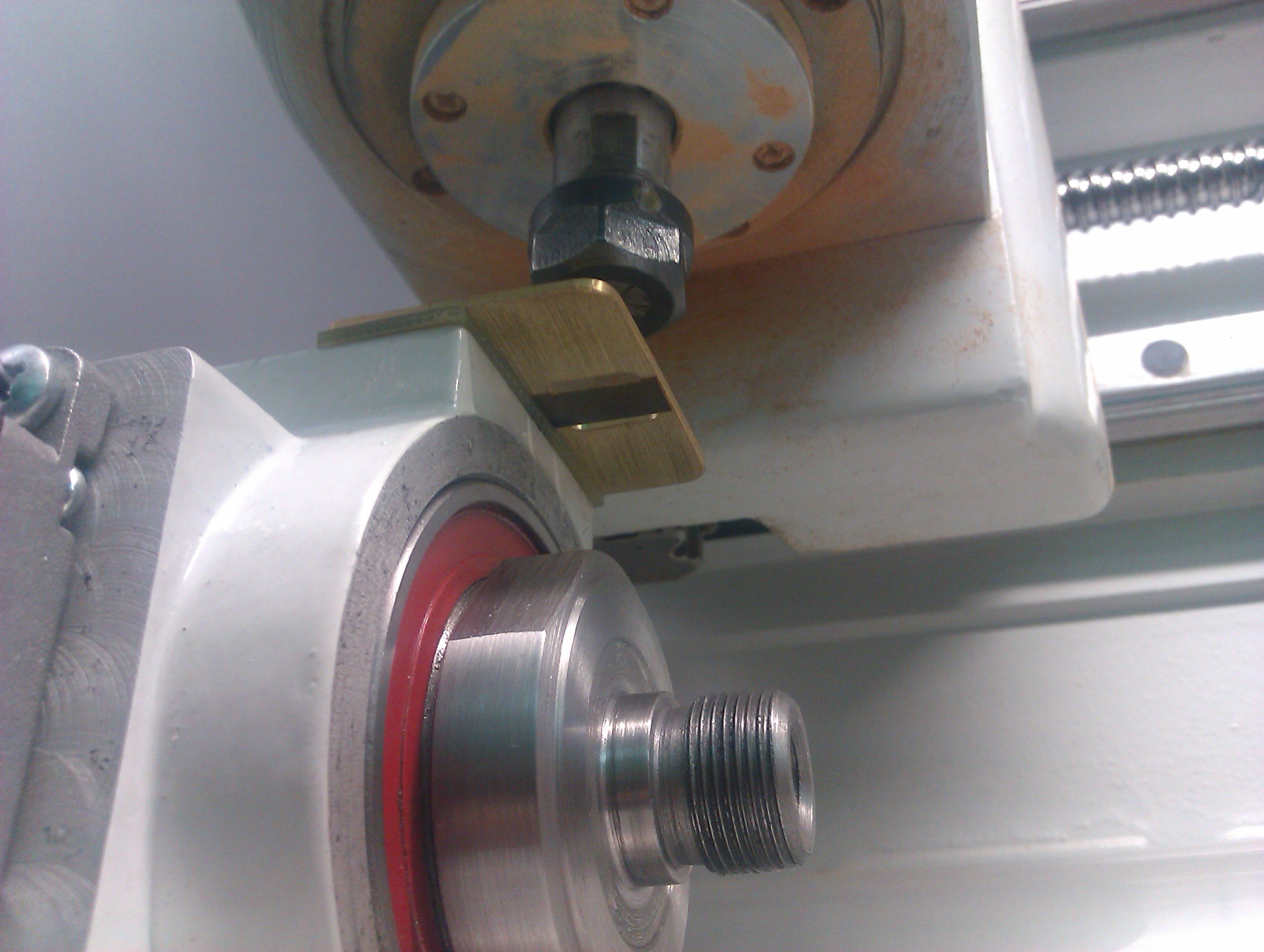

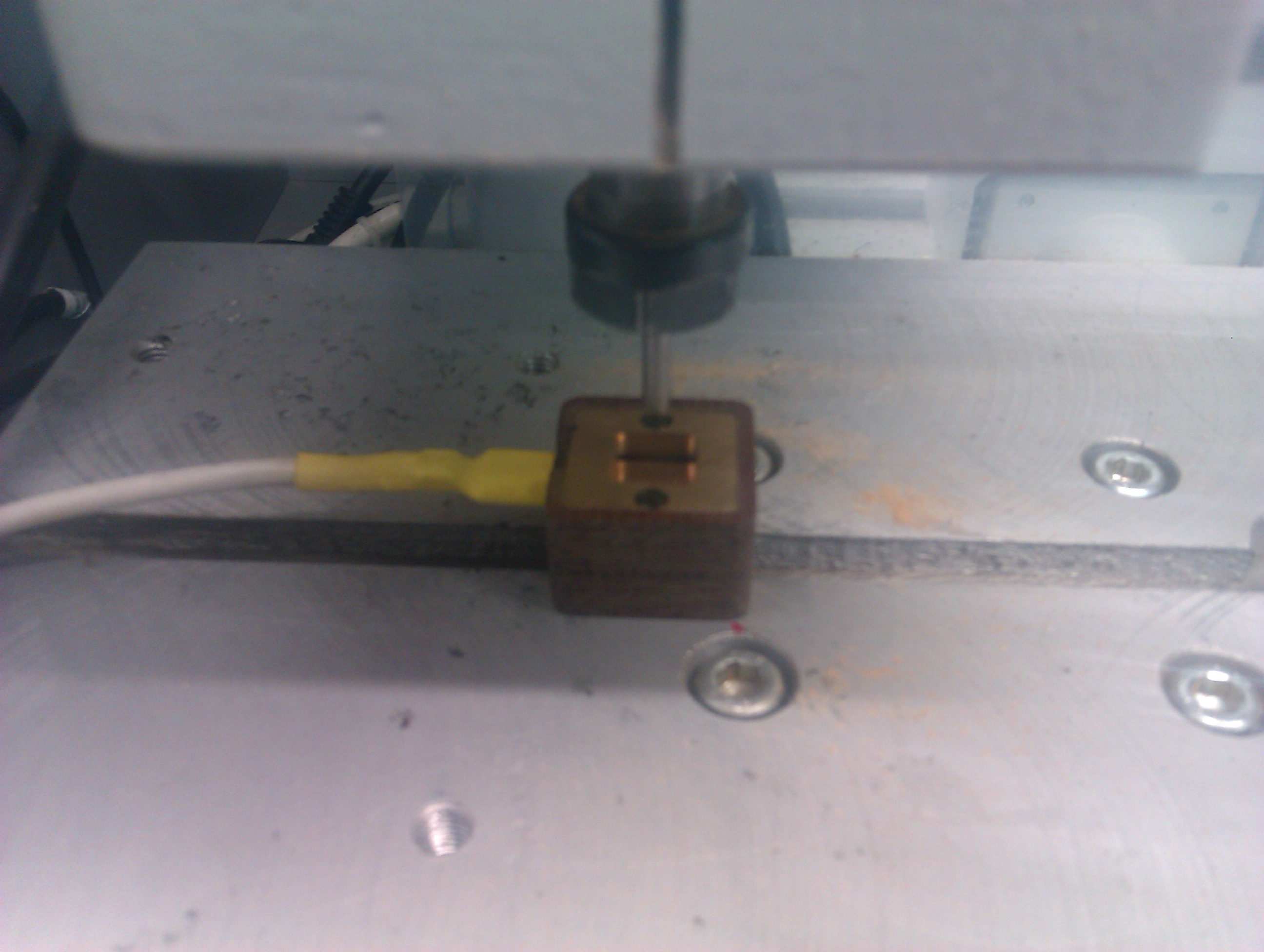

я уже выкладыывал фотку датчика, который сделал по сходному принципу. там также есть щели между окошком и лепестком. можно под лепестком сделать полость для стружки и чистить время от времени. или засверлить эту полость сбоку и так же, время от времени, продувать его без разборки.

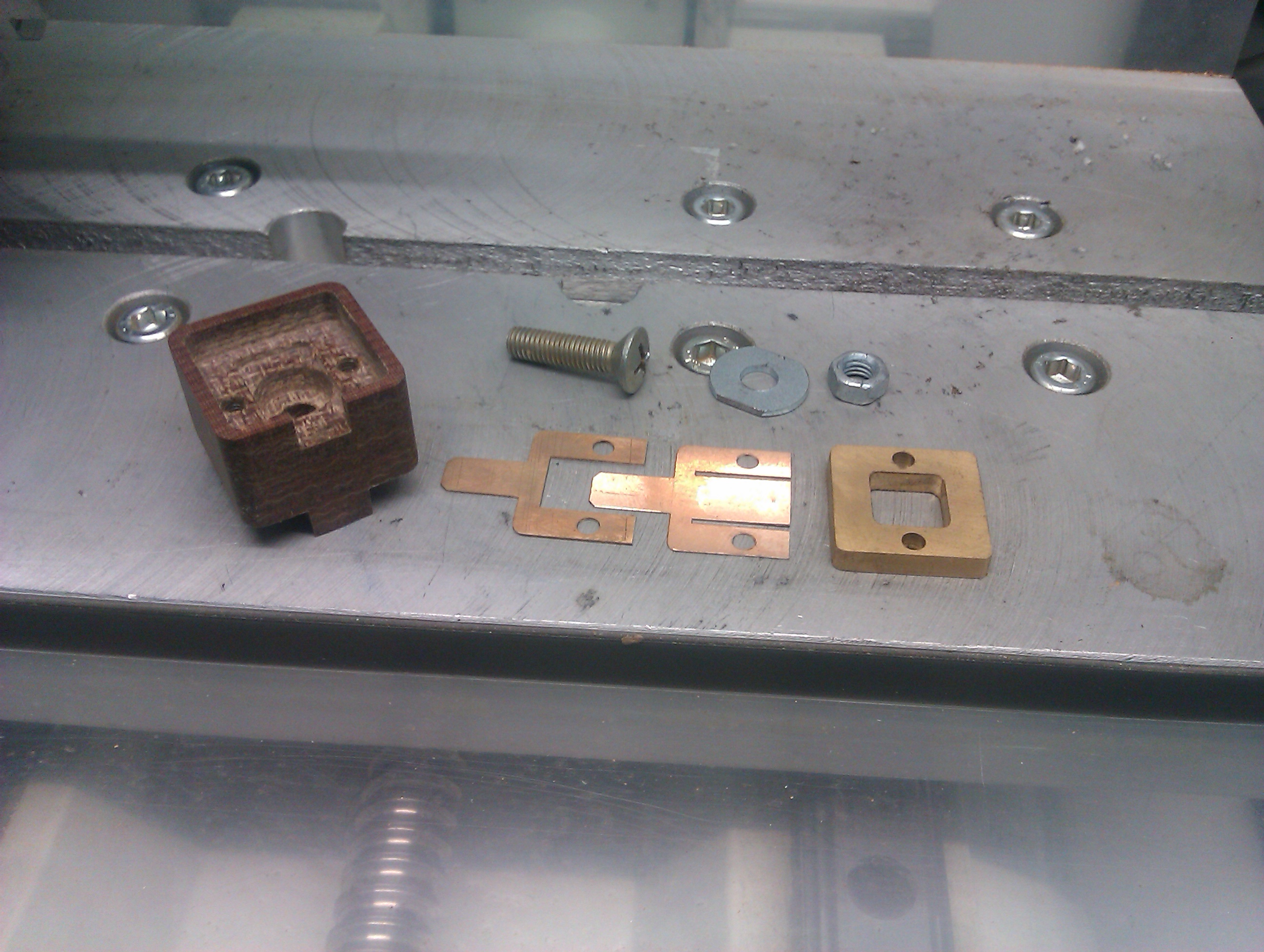

если надо-сфоткаю в разобранном виде

Если можно, фотку лепестка было бы интересно посмотреть.
Просто пластина закрепленная с одной стороны ?
Чем гибкость обеспечивается ?

_________________
хороший боцман любой обмер совершает веслом.

гибкость обеспечивается упругостью самого лепестка. при хорошем контакте фреза-лепесток отогнется вниз не более, чем на дискрету перемещения оси Z.

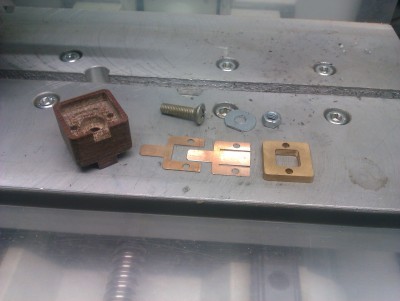

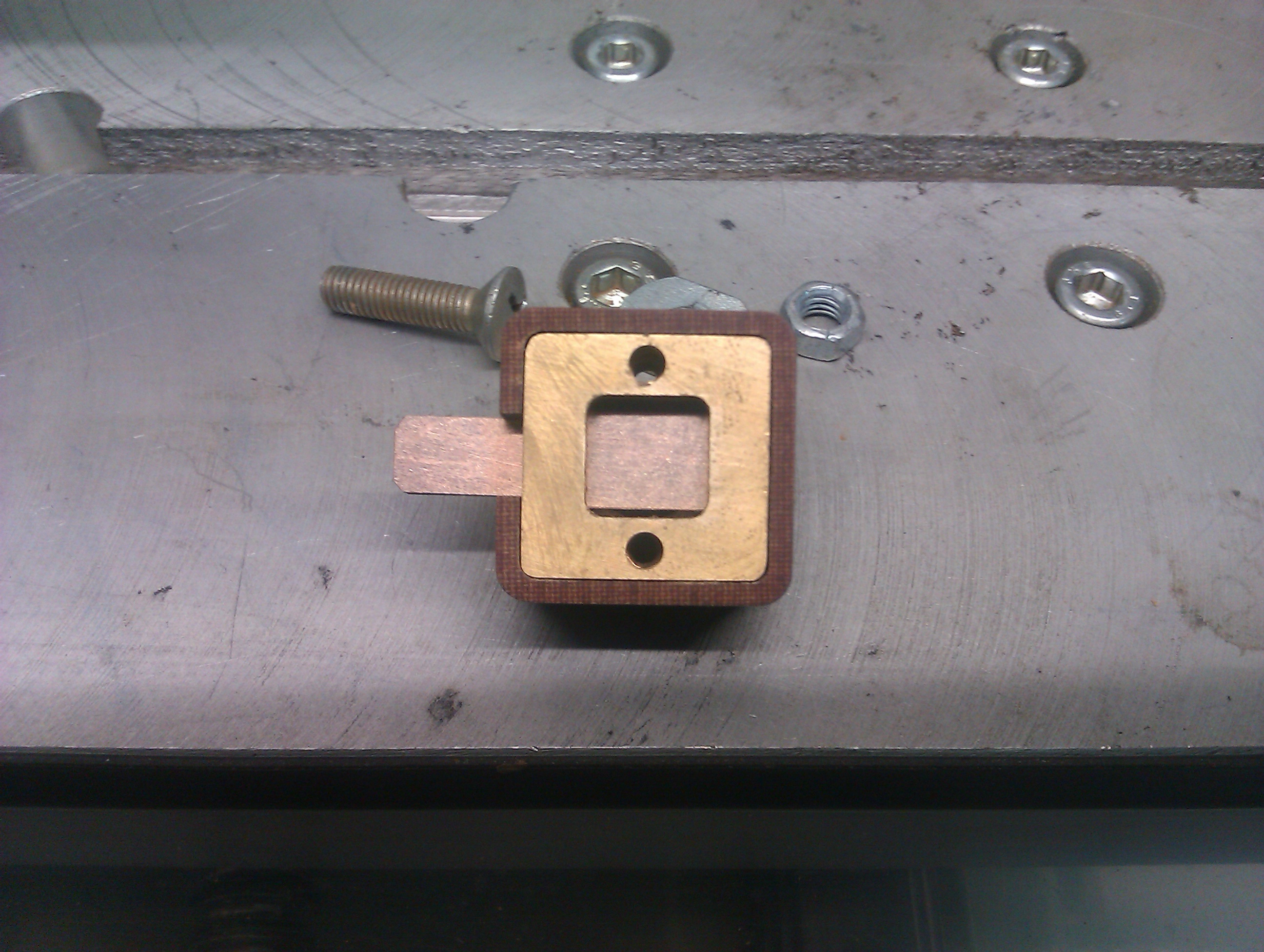

трехзубая деталь-контактный лепесток (золото 585, толщина-0.2-0.25). двухзубая-просто усилитель жесткости под разьем

Давайте уже сделаем как на СТРИЖЕ................!!!!
Уже нужен по зарез!
Кто разберал, покажите эскиз, как там внутри! Токарник есть маленький, сам попробую изготовить))))
Пробка от грязи, меня вполне устраивает, один раз только забыл одеть........самый первый.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

я не пойму... а того, что есть не хватает? зачем еще делать?
