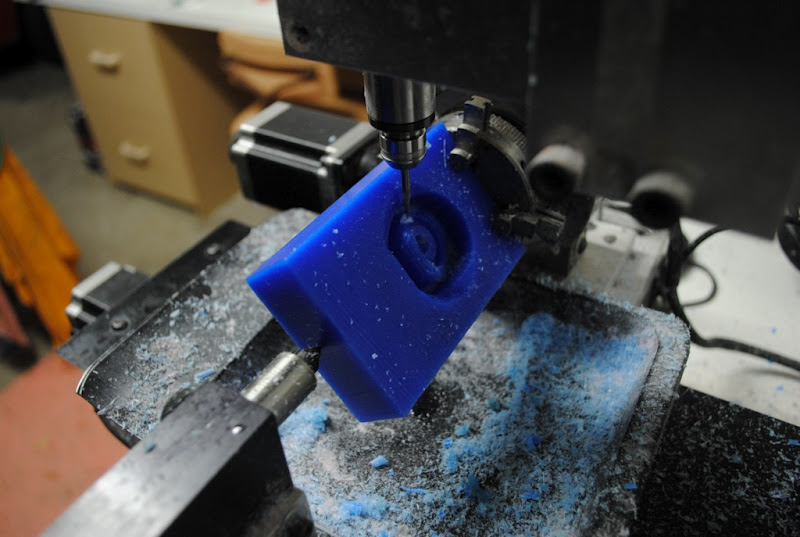

вот вариант пиления типичной вещи на нетипичном оборудовании, (капиталисты не экономные!), впрочим пару раз пилил таким образом крупные вещи под которые не мог рамку подобрать, и без задней бабки толщина гуляла, так что девайс не лишний, на мой взгляд

На стриже есть куда поставить, вопрос в том, как юстировать.
Вообще все вопросы с оснасткой упираются в её инсталляцию.
И с люминивым столом особенно упираются.
Несоосная бабка никому нафиг не нужна.

Каждый раз мы это всё вдвоем разглядываем и руки чешутся вообще весь стол выкинуть
и поменять на что-нибудь не такое хлипкое, сделать нормальную посадку под оснастку, итд итп.
Но следующий вопрос после этого: а что останется ? И главное: зачем ?
А заниматься созданием ЧПУ станков с нуля как-то не тянет особо. Руки, конечно чешутся,
но лучше хорошую оснастку делать, чем плохие станки .

_________________
хороший боцман любой обмер совершает веслом.

No comment...

На безрыбье...

_________________
хороший боцман любой обмер совершает веслом.

а не проще ли было на фальшстоле все это разместить? не соображу в чем преимущества такой закрепки

Мы не ищем легких путей. Мы выбираем наилегчайший;))

А какие длина и ширина обрабатываемой зоны? Надо вырезать бляху для ремня и по иксу 90 мм требуется, не считая держателя.

файл не нашел, но там порядка 100 мм вроде крест был.

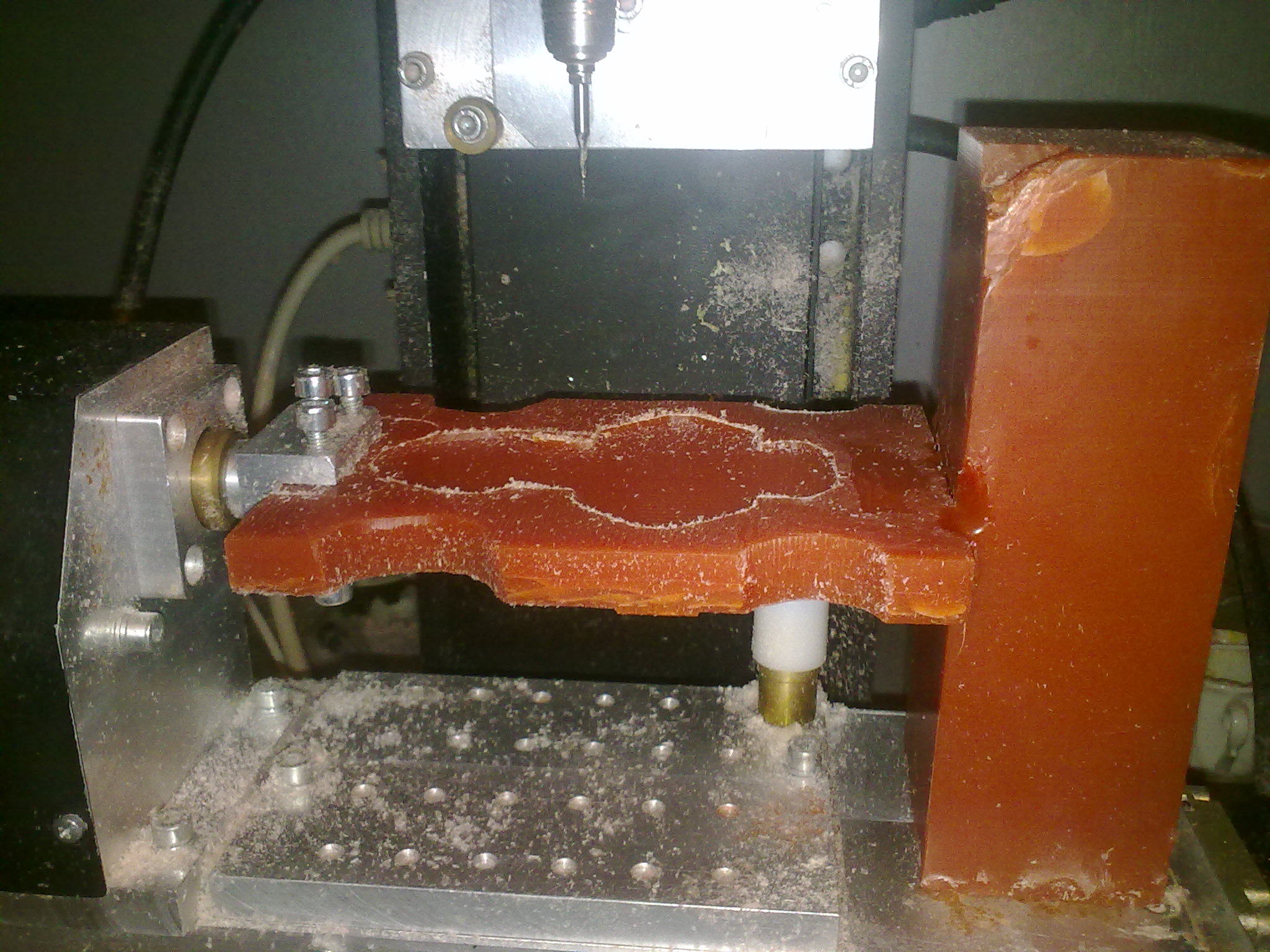

зону резки определял так: поставил держатель, отключил софт_лимиты, и не спеша "прогуливался" фрезой, отступив немного от держателя, следя за тем, чтобы ось Х не шарахнулась об Y..
NB:смотрим внимательно на нижне_правый угол оси Х при движении
обращаем внимание на вырезы для датчика.

PS. у меня Стриж_1.
твой патрон очень много съест по Х((.

PPS. фальш стол никто еще не отменял

Я планировал в держателе для трубок резать и у меня меньше по иксу, буду пробовать вобщем. А при резке софт лимиты включены были, так я понимаю?
У меня тоже стриж 1, бляха 2х сторонняя.

нет, отключены
