Сейчас пробую "вхолостую" гонять Mach. Загружаю в него УП подготовленную в RhinoCam.
УП с поворотной осью (просто сегмент обручального кольца 30 градусов)
В Mach УП выполняется, изменяются координаты по осям.......КРОМЕ ОСИ А!

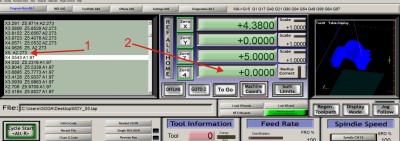

На скрине 1.....в G-кодах команда есть на поворот оси А
стрелка 2......тут не происходит изменение координат.
Да и в окне пути инструмента всё как то не понятно.
Что я делаю не так?

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Ну я так понимаю испытательный полигон устроен не на том компе который подключен к станку, если так то у вас просто в настройках не вкл. ось А тут нужно ее либо просто вкл либо подкинуть .xml файл с настройками для вашего станка

В Motor Outputs я включил ось А. И ещё в Slave Axis Selection включил "Slave Axis"- X. Как и задавал в RhinoCam.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Подкинь .xml файл с настройками для вашего станка!!!! Тады получишь идентичные настройки как на рабочей станции так и на тестовой, в подчинение оси вкл кажись не к чему

у меня нет ещё, ни станка ни тем более xml файла
Я пока просто пробую связку Mach и RhinoCam.
Делал УП просто двухстороннюю..........в СAM так же между двумя УП ставил переворот стола на180 градусов,
но Mach в окне пути инструмента обе стороны как бы накладывались друг на друга.....думал так и задумано.
Как у Вас рисует? Как должно быть на самом деле....две стороны, каждая на своём месте?

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Я могу выслать .tap файл.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

ага так и задумано, еще можно вкл или откл. отображение оси А, если так уж неймется то спросите у какгонить файлы настройки и экспериментируйте на здоровье

О......вроде пошло!!!!
В Slave Axis Selection отключил "Slave Axis"- X
Вроде больше ни чего не трогал.......перезапустил прогу......теперь бегают координаты и путь показывает правильно.
СПасибО

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Борьба с "кракозябрами" на Экранах.
Мне не помог ....запуск файла AdobeFont.reg !
На одном форуме откопал:
Надо поставить шрифт MS Sans Sherif для Buttons, DRO, Label, Code в меню Function Cfg's -> Fonts

только надо перезагрузить прогу.....всё стало на свои места.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Говорят на боевом лучше отключать визуализацию эту.
