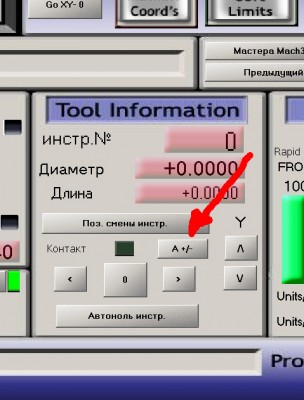

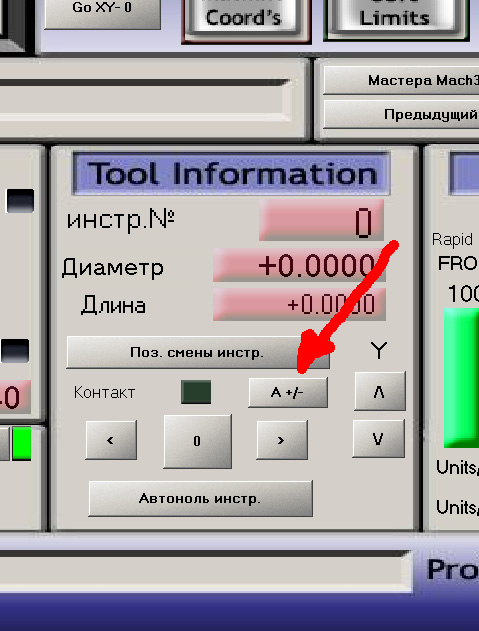

А кто знает что эта кнопка делает.
Похоже что-то с поворотной осью, как то её центрирует.
Кто работал, может подскажете, для чего это и как это работает.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Зависит от скрипта к ней привязанного. Там по меню есть что-то про редактирпование скриптов - выложи текст покумекаем.
В последних скринсетах на 2-3 экране-закладке есть кнопка YZ-0 которая центрует по дырке в поворотке.

_________________
хороший боцман любой обмер совершает веслом.

Вот текст скрипта.

If GetOemLed (825) Or GetOemLed (16) <> 0 Then 'Check to see if the probe is already grounded or faulty
Code "(Probe plate is grounded, check connection and try again)"
Else
FeedCurrent = GetOemDRO(818) 'Get the current settings
ACurrent = GetDro(3)

Code "G4 P0.05" 'Pause 0.5 second to give time to position probe plate
Code "F150" 'slow feed rate to 25 ipm

Rem Probe CLOCK

ANew = Acurrent - 25 'probe 15mm to left
Code "G31 A" &ANew
While IsMoving() 'wait for the move to finish
Wend
APos1 = GetVar(2003) 'get the probe touch location

Code "G0 A" &ACurrent 'rapid move back to start point

Rem Probe CCLOCK

ANew = ACurrent + 25 'probe 15mm to right
Code "G31 A" &ANew
While IsMoving()
Wend
APos2 = GetVar(2003)

ACenter = (APos1 + APos2) / 2 'center is midway between XPos1 and XPos2
Code "G0 A" &ACenter 'rapid move to the x center location


Code "F" &FeedCurrent 'restore starting feed rate
End If

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Думаю!!!!<<< (смотрел ночью в пятницу сугубо по диагонали)
Что при её запуске ось А поедет в плюс, пока не будет достигнут контакт, затем в минус, и вернется в середину между этими двумя контактами.
Если на вашей оправке есть что-то подходящее, то можно юстировать её по А.

_________________
хороший боцман любой обмер совершает веслом.

В принципе мы так и думали..........интересно бы ещё узнать, кто это пробовал и как это работает на практике......???

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Правильно думаешь
Если в приспособе отверстие/ в марафоне щуп/ щуп в отверстии: то приспособа и встанет строго .. как надо.

Стесняюсь спросить: что мешает запустить эту программу и вручную замкнуть щуп на стол ?

_________________
хороший боцман любой обмер совершает веслом.

То есть........точно по гоизонту?

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

а использовать можно на т.н. n-пиновых (и не только) оправках для перебазирования. Но не стандартно_стрижевских
