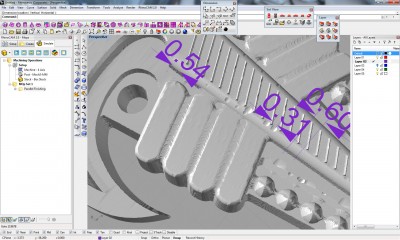

после построения уп видны вот такие деффекты.они же будут видны в восковке после фрезы.под 9 микроскопом.вопрос- проблемы в проге или в каких то настройках...

А сама модель-то нормальная ? Без симуляции ?

_________________
хороший боцман любой обмер совершает веслом.

да.модель нормальная что в 3дм.что в стл.проблемы только после симуляции.но то что видно после симуляции по факту будет на восковке.

А конкретно какие "дефекты" не нравятся ?
Половина минимум - это не дефекты, а реалистичное отображение результата.
Шаг-то в любом случае есть. Нужно меньше ступеньки - ставьте меньше шаг.

Некисло было бы еще размеры дать. И размеры фрезы. И параметры генерации УП.

_________________
хороший боцман любой обмер совершает веслом.

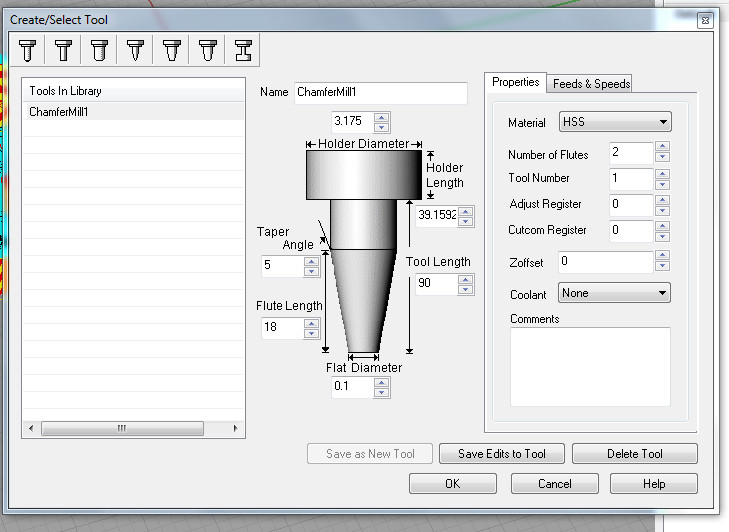

размер фрезы-гравер пирамида .3.175 пятка 0.1 угол 10гр.5 на сторону. УП-шаг- 5 соток.паралель финиш.размер модели 27на47на4.(сначала думал-просто специфика отображения на мониторе)пильнул-глянул в микроскоп -все ямы есть на восковке...

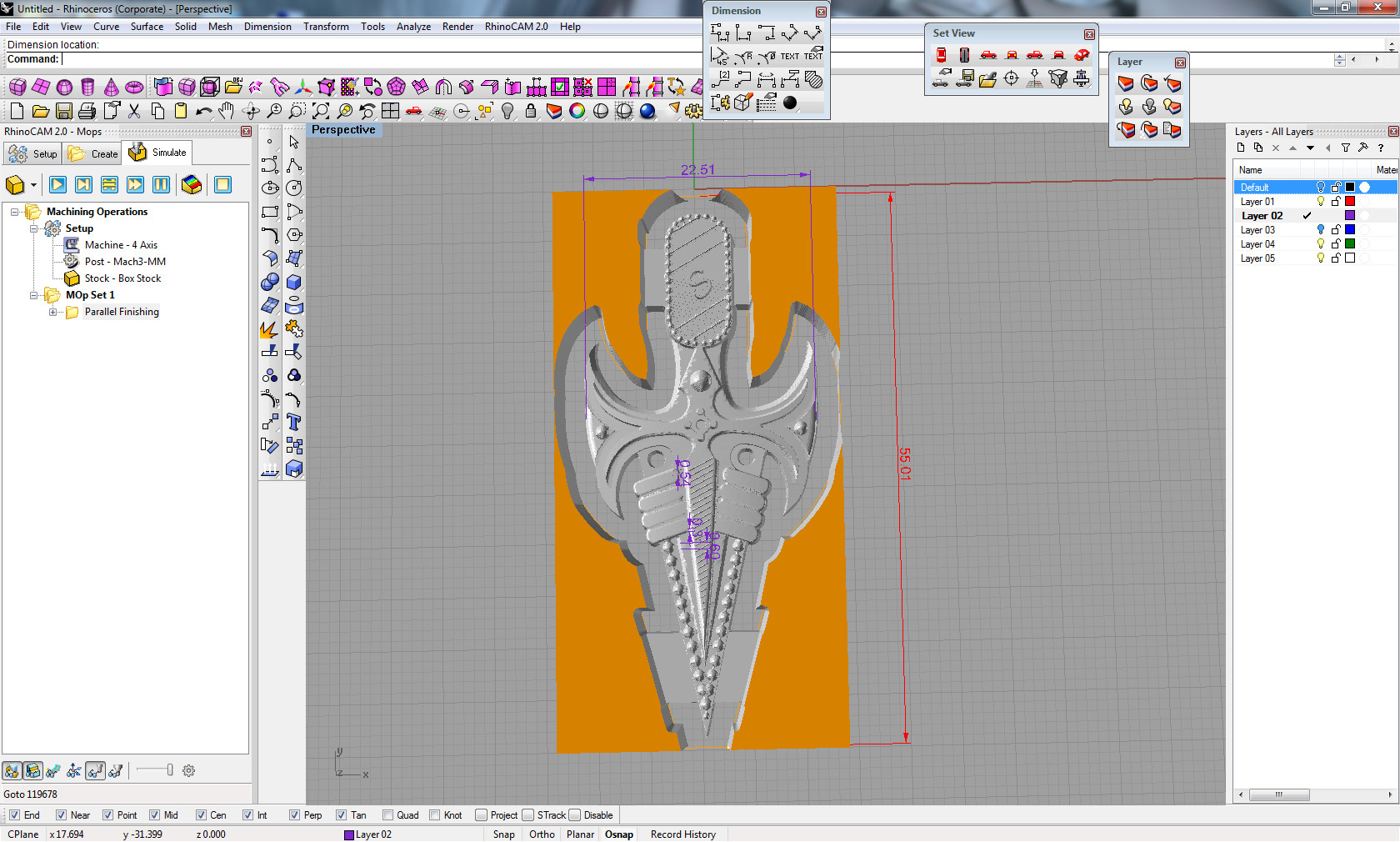

Размеры на скриншоте проставьте.

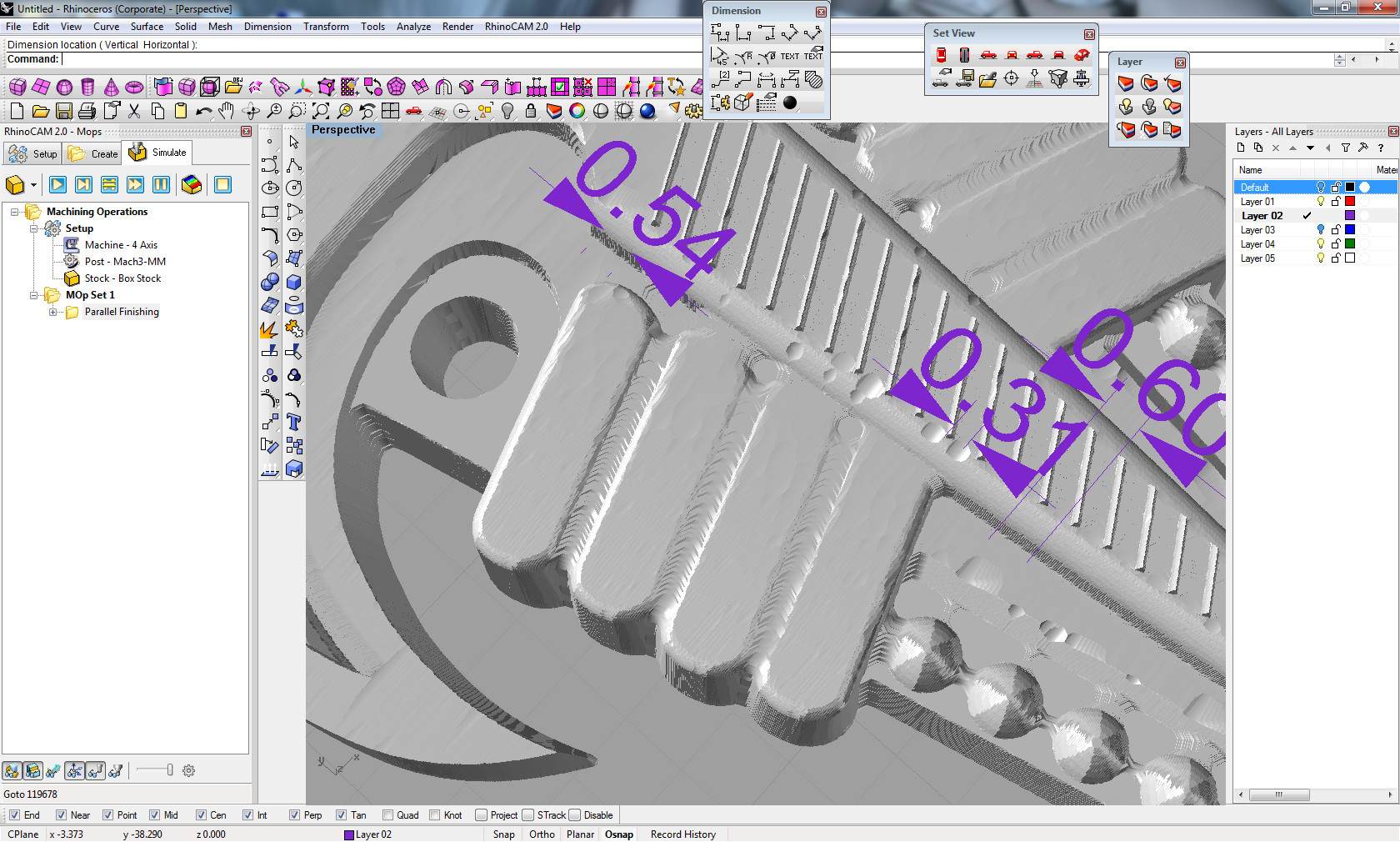

Размеры в тех местах, где считаете что есть проблемы.

Насколько я помню visual mill позволял раньше управлять точностью "повторения" модели.

5 соток - это "качество для чужих".

_________________
хороший боцман любой обмер совершает веслом.

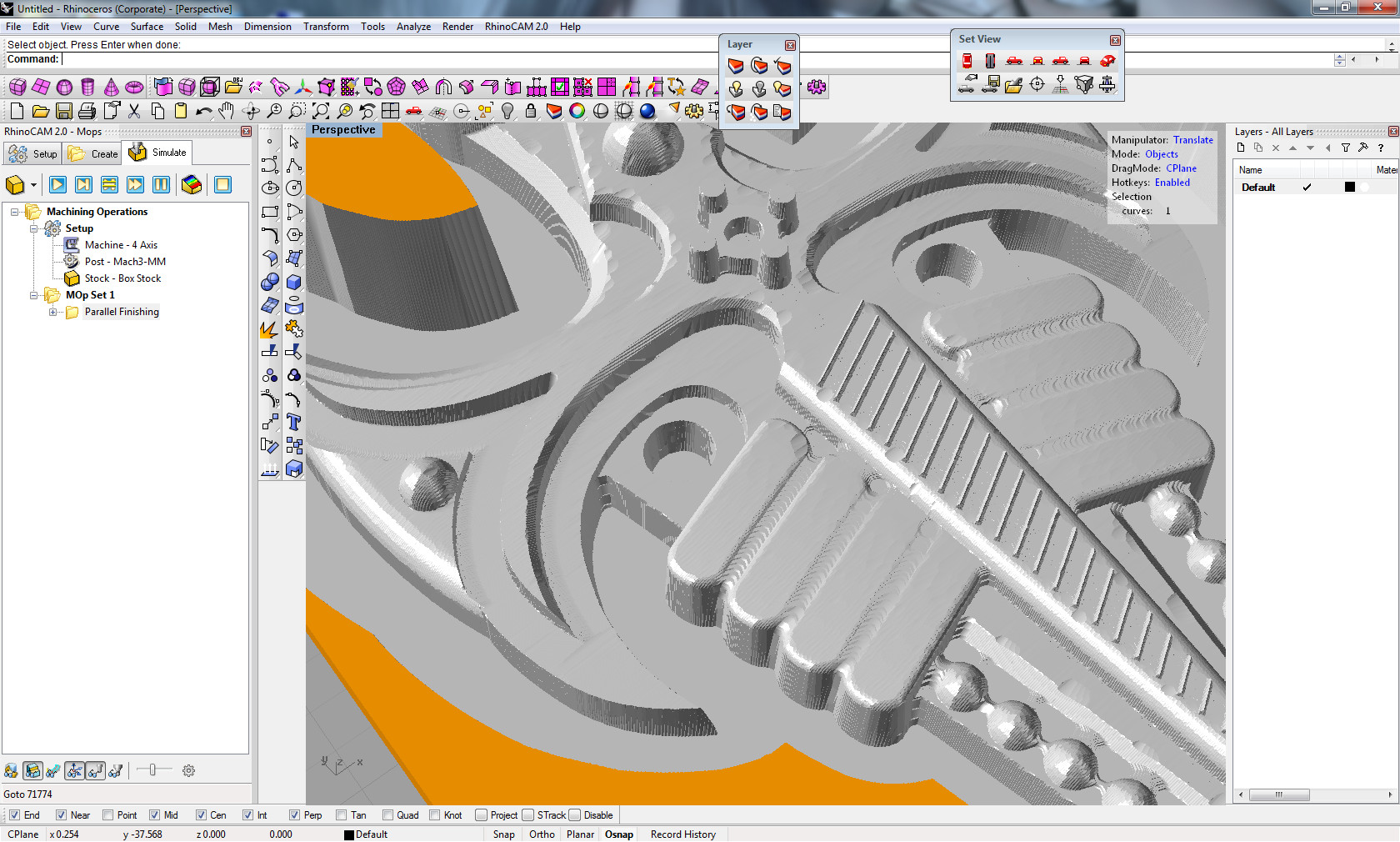

щас ту же работу попробовал в рино кам-рез.тот же.

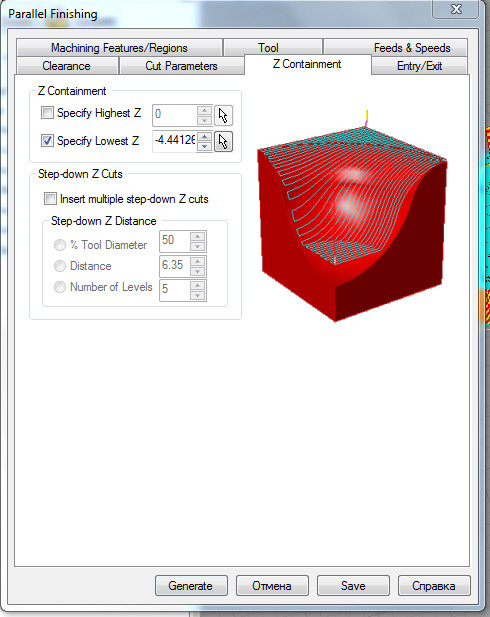

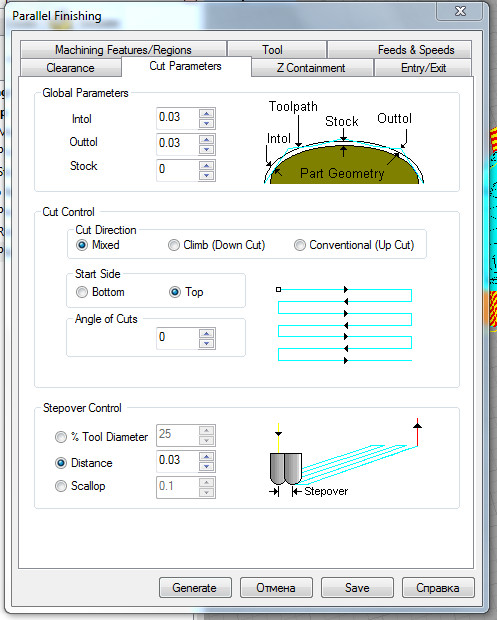

Осталось приложить скрин настроек операции и скрин того-же самого но с шагом 0.01 (вероятно не понадобится)

Не устраивает что ? Лунки на бортах ? Я не телепат как-бы...

_________________
хороший боцман любой обмер совершает веслом.

да -именно они.и самое главное что они остаются в воске.модель строена из сефейс.таких дефектов не имеет.я все таки склоняюсь к глюку в проге.

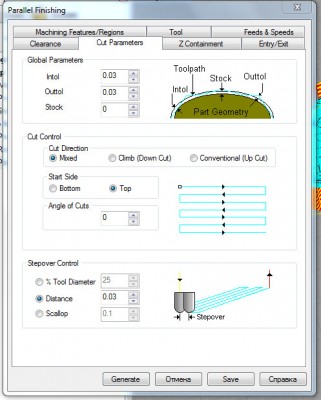

С intool/outool есть смысл поиграться и посмотреть на эффекты.
Скорее всего у вас получается модель с припуском до 0.06мм, либо я неверно понимаю как это работает.
И в лунках припуска нету.

При шаге 0.01 та-же история ?
