Особого опыта нету в расказывание

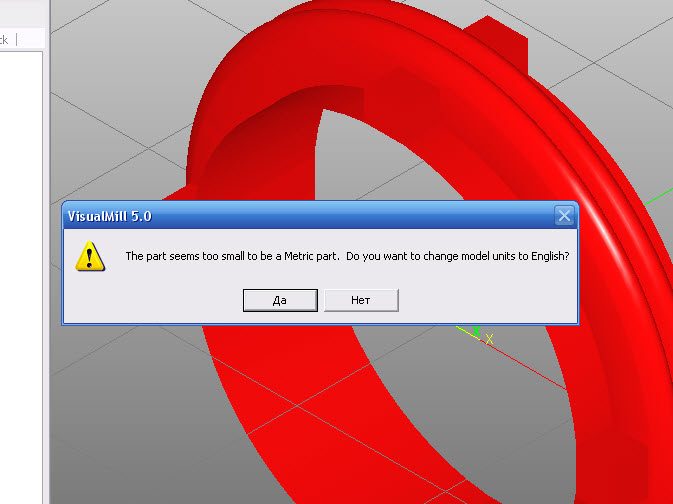

Открываем файл STL при это появляется окно где спрашивают типа " Модель в метрической системе, перевести в английскую , дюймы ?" Жмёте "Нет" . Если окошко не выскакивает то значит по умолчанию в дюймах , настраиваем Preferences>Part Units

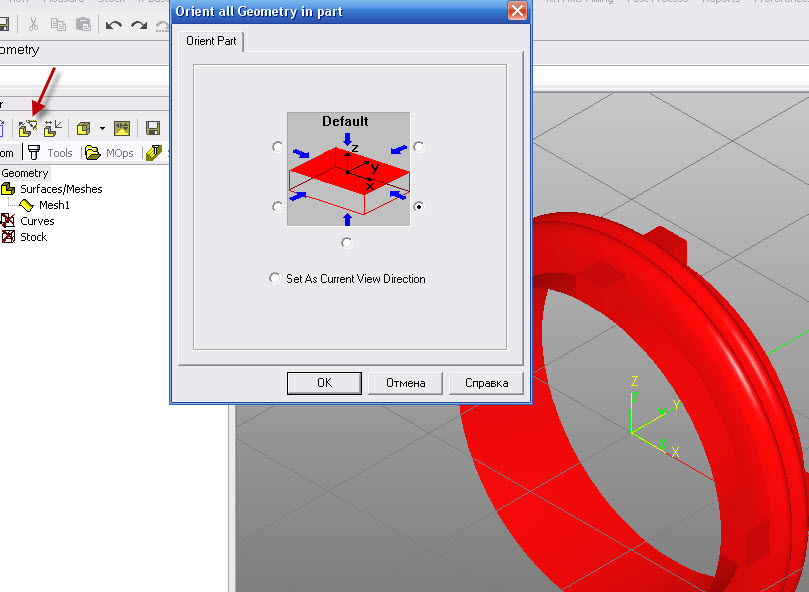

Сама модель должна быть заранее отцентрована в программе где она создавалась

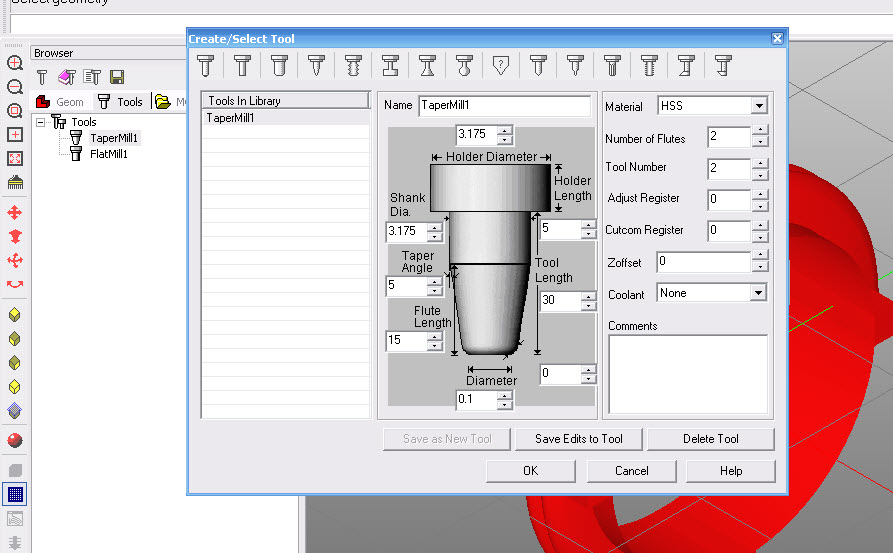

Далее настраиваем параметры инструмента (фрезы)

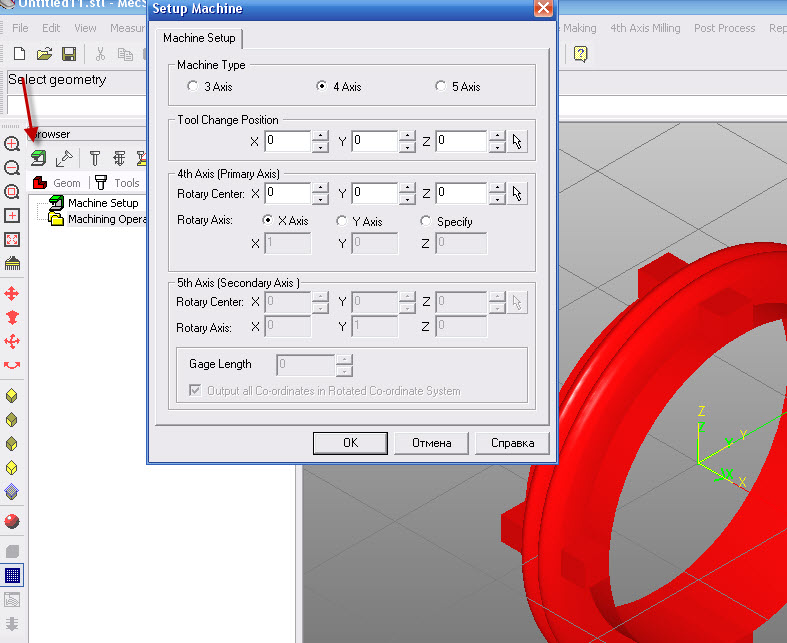

После этого выставляем ось относительно которой будет врашаться , это ось X

_________________
RhinoGold
DIY CNC

Теперь выставляем центры

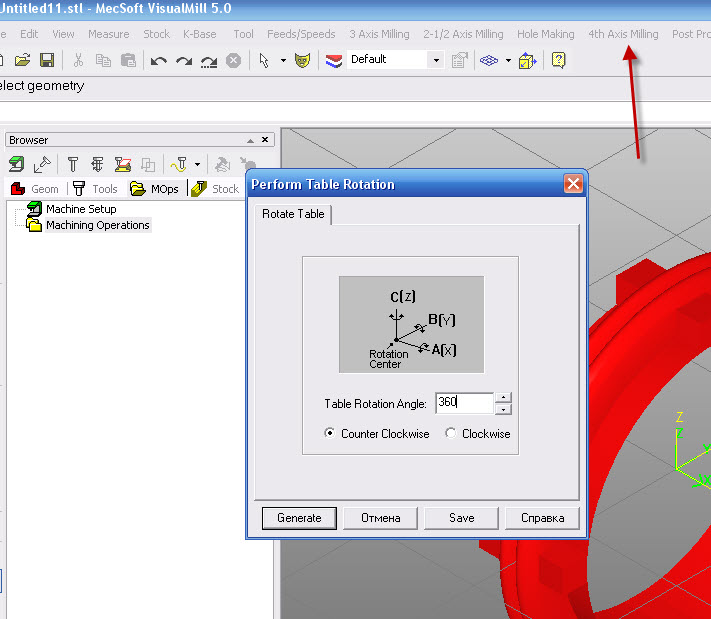

Теперь выставляем величину на которую будет поворачивать ось A
в даном случае это 360 градусов , по кругу

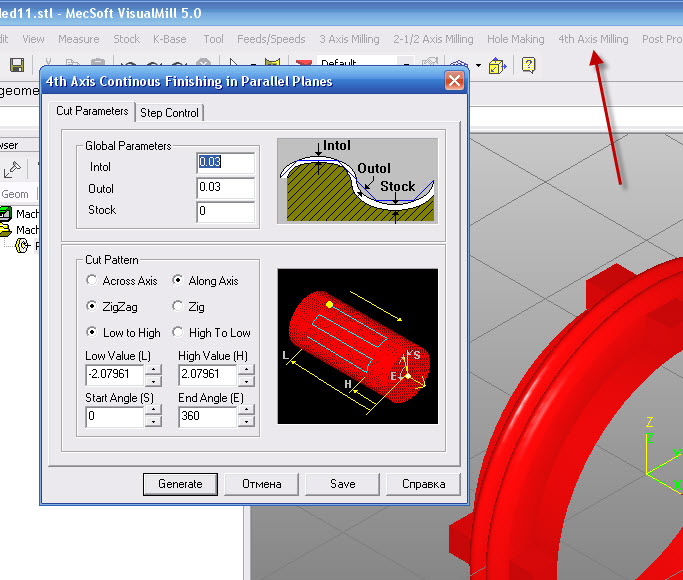

Следуюший шаг это выставление параметров

_________________
RhinoGold
DIY CNC

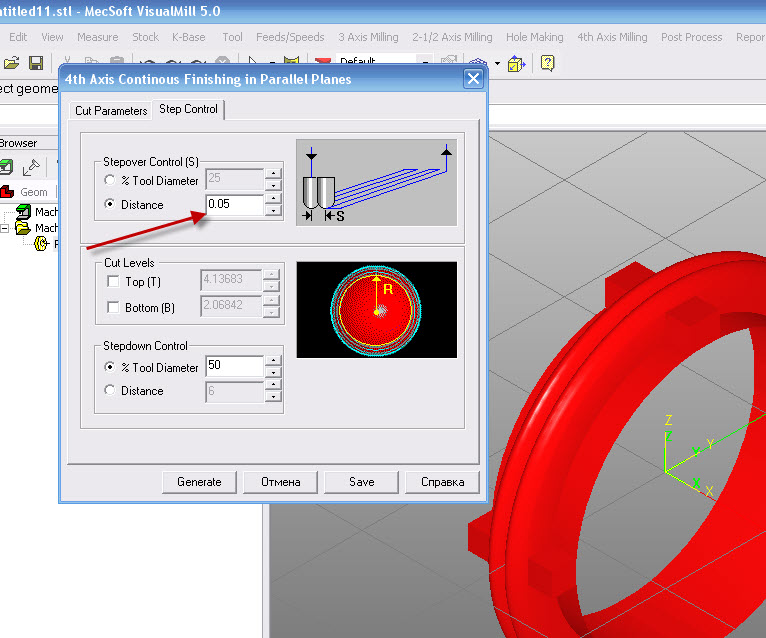

Следующее это выставление шага в даном случае я поставил 0.05 . Если на кольце узор или места под камни то лучше 0.03



Жмём " Generate"

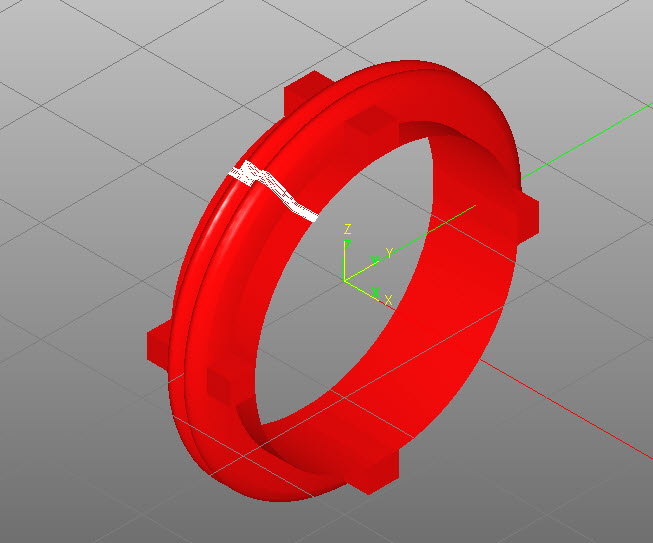

И видим

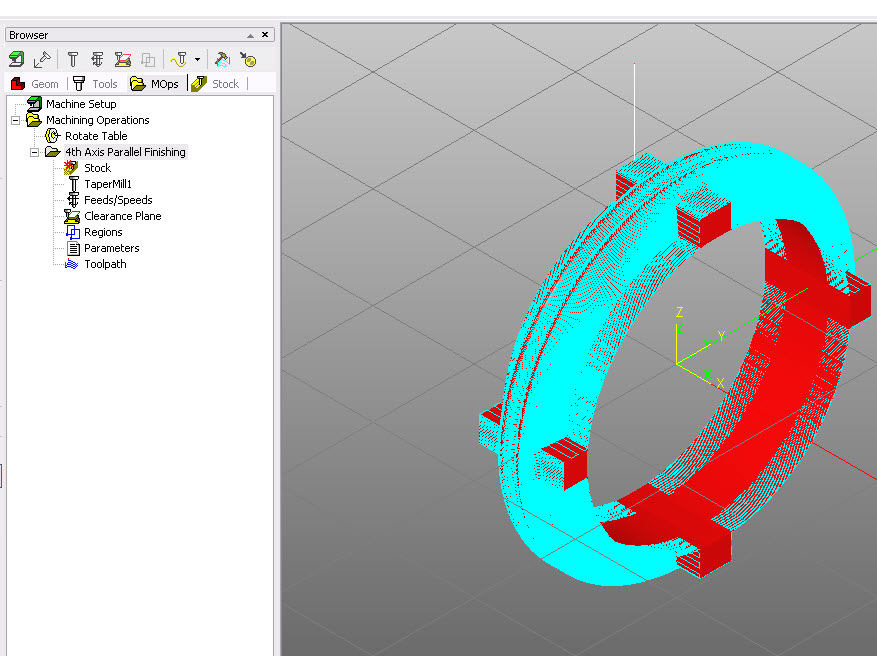

Законченый вариант генерации путей

_________________
RhinoGold
DIY CNC

Теперь генерация УП

Нужно выбрать постпроцессор в окошке по вашему станку или настроить самому что я и сделал переделав готовый под свой самодельный



и сохраняем файл . При сохранение сами прописываете в том какой файл хотите получить обычно ".NC" в конце названия файла

_________________
RhinoGold
DIY CNC

Спасибо за урок
Я сам пробую работать в RhinoCAM (по сути это одно и то же что и VisualMill) и у меня вопрос.
Получаются очень большие по времени УП, на порядок больше чем например в ARTCAM.
После долгих поисков я обнаружил что скорость в настройках инструмента в RhinoCAM стоит mm/min, а в ARTCAM этот же параметр mm/сек(рабочая подача для воска). Я обрадовался создал в RhinoCAM инструмент с такой скоростью подачи, но это не помогло........УП всё равно по времени получаются большие. Где может скрываться моя ошибка
PS....можно наверное в ветке в скобках дописать RhinoCAM.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Если скорость не меняется динамически по ходу программы, просто в коде поправьте и всё.

_________________
хороший боцман любой обмер совершает веслом.

Какой шаг стоит у тебя ? По времени вырезания большое ? Какая скорость подачи , цифра после "F" в G-коде ?
Какой станок ? Настройки скорости в мач3 какие ?

_________________
RhinoGold
DIY CNC

к..........alkg
Сейчас не могу дать реальных цифр..........настройки пробовал менять, но тогда было уменьшение качества поверхности, а время не сильно менялось. Станок у меня пока простой, ROLAND MDX-15.
Могу сказать, что разница по времени с ARTCAM была где то раз в 5-6 больше.
Я позже могу подготовить точную информацию, тогда будет легче выяснить проблему.
Я думаю может это просто программная ошибка RhinoCAM.....и он просто не точно считает время. Так как реально я эту УП на станок не отправлял.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Время это шаг подачи+скорость подачи . в 6 раз это много .

У меня

G21
T2M06
G00G90X-7.964Y-11.982Z3.162 S4851M03
G01Z0.585 F600.0(F-скорость подачи)
Z-0.015 F600.0
X-4.931 F600.0
X-4.910Z0.062
X-4.888Z0.305
X-3.994
X-3.973Z0.087
X-3.952Z-0.015
X-0.993
X-0.865Z1.424
X-0.844Z1.500

Я меняю вручную на


G21
T2M06
G00G90X-7.964Y-11.982Z3.162 S4851M03
G01Z0.585 F30.0
Z-0.015 F30.0
X-4.931 F30.0
X-4.910Z0.062
X-4.888Z0.305
X-3.994
X-3.973Z0.087
X-3.952Z-0.015
X-0.993
X-0.865Z1.424
X-0.844Z1.500 F600.0

чтоб не сломать фрезу
возможно наверно это чтоб при генерации так было но не знаю как

выложи куски G-кода генерируемые и в арткаме и в ринокаме

И в роландах не очень .

_________________
RhinoGold
DIY CNC

к.......alkg
Да я обязательно подготовлю пробную УП и выложу.
спасибо.
