Вот какое выскаивает предупреждение....оригинал и перевод.

The currently loaded Voxtel Simulation Model cannot handle
rotated toolpaths! You can now load the Polygonal Simulation
Model. Please note that this will invalidate all previous simulation
models. You will have to reload the stock model and rerun all
previous simulations, Do you want to change?

да......нет

В настоящее время загружены Voxtel симуляционная модель не может работать с поворотной траекторией!
Теперь вы можете загрузить Polygonal симуляционную Модель.
Обратите внимание, что это приведет к аннулированию всех предыдущих симуляций.
Вам придется перезагрузить stock модель и повторить все предыдущие симуляции.
Вы хотите изменить?
да...... нет

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

А там пофиг.
Если откажешься, то оно ваще не будет симулировать. А если согласишься, то оно само поменяет.
Кароче симулянт, че еще сказать.
В симуляции 4хных не нашел ничего смертельно, скорость и разрешение подкручиваешь и в целом терпимо.
А когда опыт позволит не симулировать каждую модель в обязательном порядке, то жисть становится ваще прекрасной и дышится легко и непринужденно.
)

В принципе я так и поступил........спасибо))))
В этой модели надо было просто посмотреть симуляцию....много перепадов по Z и в обе стороны отличные от ноля. Вот и хотелось убедится, что всё дорежется нормально.
В ходе работы возникли ещё несколько вопросов. Через время задам их тут. Надо подготовить картинки и сам вопрос.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Кто хочет попробовать демо RhinoCam 2012 года....вот ссылка.
http://www.mecsoft.com/Download2012ThankYou.shtml
Есть новые приколы.....

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Подскажите пожалуйста.

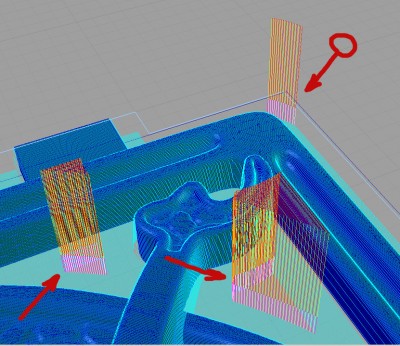

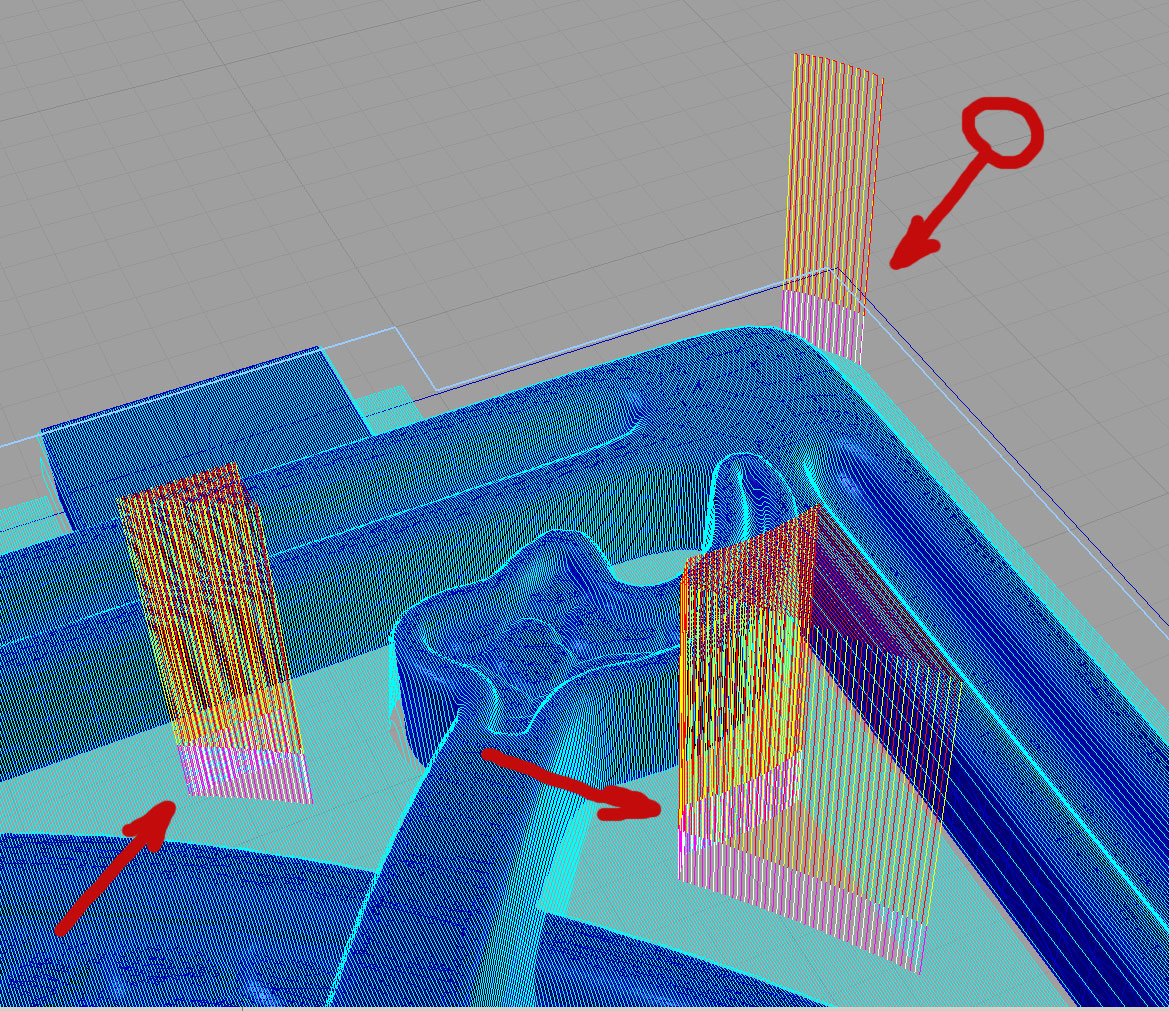

На рисунке стрелками показанны места в УП, с подъёмом фрезы. На мзделии, в этом месте сквозные отверстия.
Мне бы хотелось что бы там фреза просто убирала материал, а программа упрямо обходит эти места подъёмом.
В реальности материала там совсем нет! Я его убираю черновым проходом, но УП чернового и чистового прохода я готовлю отдельно (так как не знаю как остановить станок для смены инструмента между УП). А где стрелка с кружочком.....вообще не понятно почему там такие подъёмы. Вопрос образовался давно. Вот решил всё таки спросить.
Нет ли какого нибудь способа избавится от этих подъёмов и опусканий фрезы. Экономии воска это не даст, а вот время прибавляет, да и лишние движения для станка!
Спасибо.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Вероятно это подъемы на безопасную высоту.
Курите куда-то туда... в дескпрото помогает "always stay low"

_________________
хороший боцман любой обмер совершает веслом.

В ринокаме......не знаю где это

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

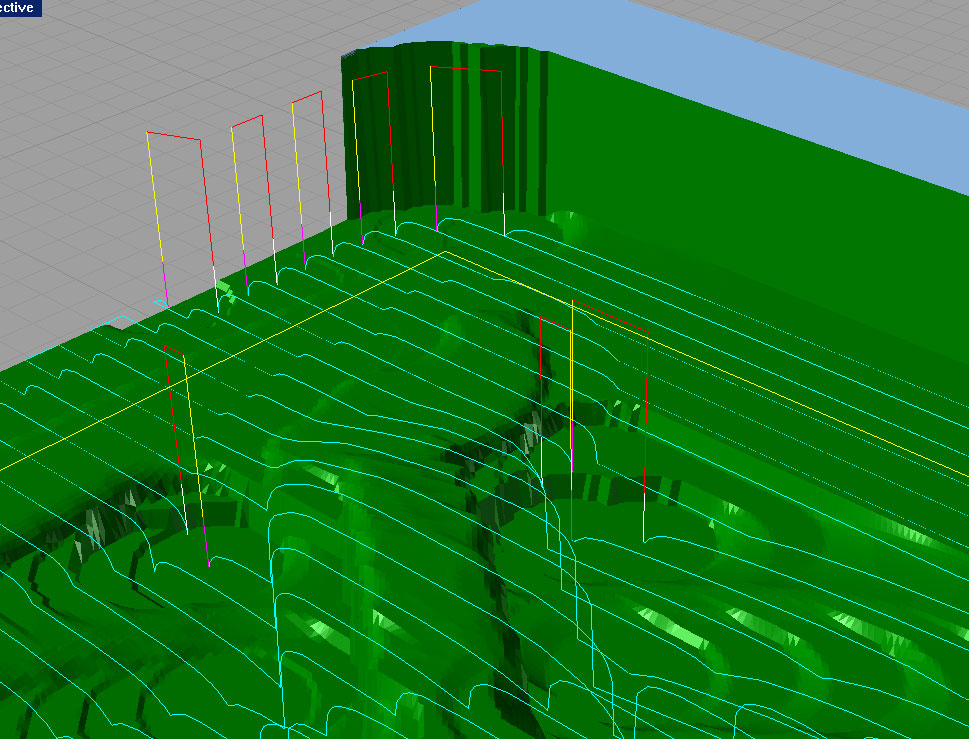

Вот ещё фото.....это черновой проход. Тут вообще не понятно зачем фреза поднимается и опускается. На симуляции видно , что она всё равно там режет!!!!
Пробовал менять Clearance....подъёмы уменьшаются, но всё равно остаются, даже если ставлю растояние до модели 0.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

попробуй чуть-чуть увеличить сегмент обработки, может просто не хватает места для переезда фрезы

По последней картинке непонятно почему режет-то ?
Вроде путь явно в обход.
Другое дело, что при определенном диаметре материала там всё равно не будет.
Clearance скорее всего добавляет к максимальной высоте заготовки дополнительную, что-то еще должно быть.

Стесняюсь спросить - справку по Clearance читали ?
