Да собственно конкретного файла нет. Я просто смоделил дутую обручалку влипил кастик с торца, чисто для проверки ринокама. Вот эти внутренности (подвнутрянюю) и пробовал вырезать фасонной фрезой. Параметры фрезы взял примерные как у ревовской фрезы. Если все таки нужен файл то скину. Параметры фрезы возьми примерные (диаметр 10 мм, высота режущей кромки примерно 1 мм) и также попробуй сделать резку с торца. Заготовку возьми по форме детали + 1 мм со всех сторон. Надеюсь у тебя получится разобраться с ринокамом.

Коллеги, помогите разобраться. Пытаюсь сделать двух стороннюю обработку, перепробовал кучу стратегий, но посадочное место не могу выбрать. В симуляции фреза заглубляется на 2 мм и всё. Само кольцо обрабатывается нормально, фреза заглубляется на всю длинну.

Недавно задумался над этим параметром....и как то растерялся.
Подскажите как повлияет этот параметр на обрабатываемую деталь. Или просто УП будет по другому считаться.

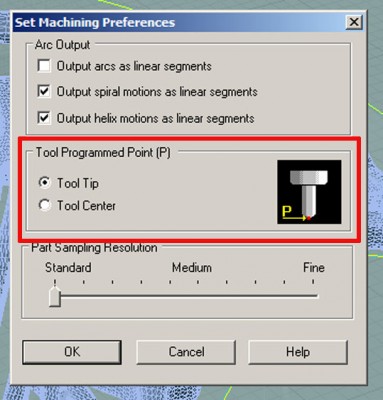

У меня всегда стоял как на втором скине.....т.е. на кончике радиуса фрезы.

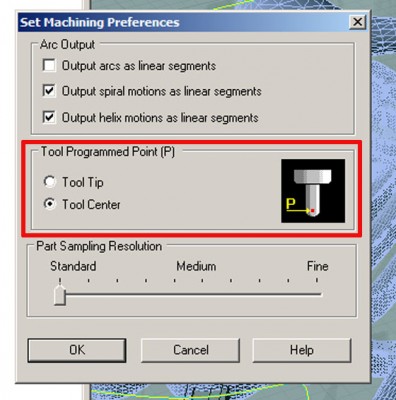

А если я поставлю по центру диаметра, то у меня деталь будет меньше на радиус закругления фрезы?
Тогда зачем это?
Программа RhinoCam.
Спасибо.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

В хелпе читать не пробовал.
Судя по надписям и картинкам будет или недорезать на радиус фрезы по вертикале, либо перерезать на столько-же.
Это может быть актуально для круглых фрез.
Но у меня только догадки...

_________________
хороший боцман любой обмер совершает веслом.

Как же без хелпа
Конечно читал.

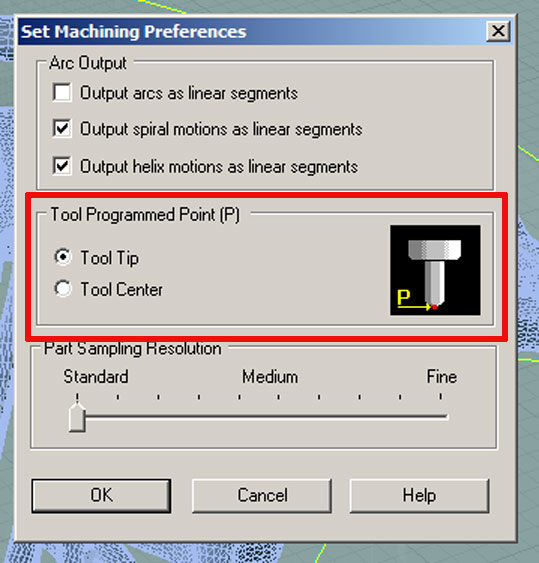

Tool Tip............вершина инструмента

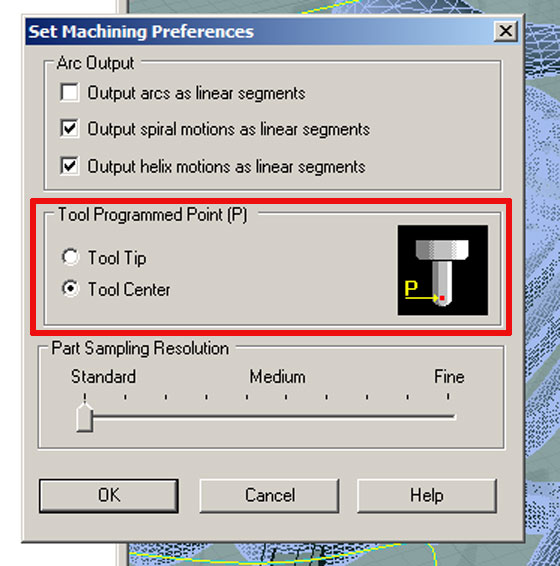

Tool Centr.........Центр инструмента
Т.е. траектория движения инструмента может быть запрограммирована по самой крайней (нижней) точке инструмента или по его центру- без учёта геометрии режущей части инструмента.
вот и весь хелп))))
Просто не понятно, как то стало, для чего это.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

В одном случае работая полукруглой фрезой и вырезая канавку вы будете получать недорезы справа и слева, во втором зарез по центру.
Я прям даже не скажу что хуже

_________________
хороший боцман любой обмер совершает веслом.

Провёл эксперементы (виртуальные)......если ставить режим Tool Centr, то изделие получается на величину радиуса меньше.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Кто работает в RhinoCam, помогите решить одну проблему.
Проблема: В RhinoCam, есть два режима прорисовки симуляции, voxel и poligonal. Первый режим прорисовывается значительно быстрее второго.Но ещё есть такое ограничение, если в стратегиях появляется 4-х осевая обработка, то уже нельзя применять режим voxel.
Я применяю только одну 4-х осевую стратегию, это поворот рамки между двумя сторонами. И программа переходит в режим poligonal. Но этот режим прорисовывает симуляцию очень и очень долго. Приходится ждать не один час!!!
Получается , что из-за этого поворота мне приходится ждать результата несколько лишних часов.
Может быть кто знает выход из такой ситуации.
Сами пути расчитыватся довольно быстро, в течении нескольких минут!
Модель не супер сложная.
Компьютер довольно мощьный....6 гб оперативки......4 ядра процессор+ 4 виртуальных.
Спасибо

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Ну ты же не переписываешь все установки, чтобы применить поворот? То есть применяешь 3хашную стратегию и для поворота на 180 градусов просто в менюшке 4хашных выбираешь поворот стола указываешь на сколько надо повернуться и все. А изначально все установки настроены на 3хашную стратегию. в которой у тебя нет проблем.

Да....у меня идёт первая сторона 3-х....потом я ставлю поворот, он берётся из 4-х. После него ещё одна 3-х стратегия.
Так вот, когда симуляция доходит до второй стороны.....выскакивает окно.....типа....у вас применяется 4-х осевая обработка, необходимо перейти в режим полегонального отображеня симуляции....и пошло и поехало.
Я уже целую неделю потратил на всякие эксперементы.
Ещё такой момент......модель у меня сейчас мелко-полигональная. До этого были модели из рино.....с ними процес симуляции, по моему мнению прохлдит быстрее.
