странно, она вроде очевидна

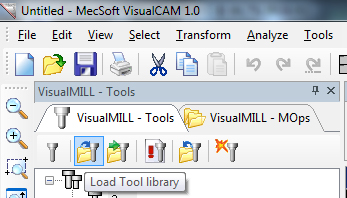

один раз загрузить потом постоянно из этой же папки и грузит. у меня по крайней мере.

Вот такой вкладки у меня как раз и не достает. Это скорее всего конфликт версий с системой. Надо попробовать на хр поставить.

я как бы сам на 7ке работаю,

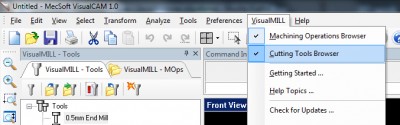

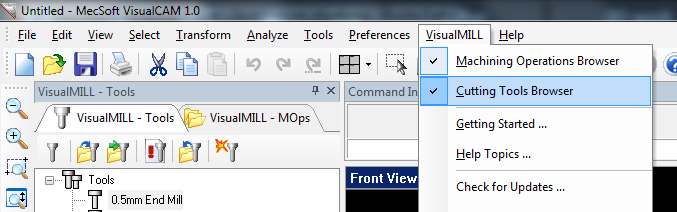

если самой вкладки нет, а здесь галки поставлены?

Добрый день!
Посмотрел стратегию обработки на revo540 (http://www.youtube.com/watch?v=4yoo1FQ3 ... re=related) и задался вопросом можно ли с помощью ринокама написать УП под стрижа. В принципе задавая регионы можно задать обработку на поворотку, но как задать обработку с торца (у стрижа можно развернуть шпиндель на 90 градусов) и как задать УП для под внутренней? В ринокаме в инструментах есть фасонная фреза, но как я не пытался её задействовать но для подвнутренней написать уп я не смог.
Кто то смог обработать под внутреннюю и как писать УП? Если Ринокам не может просчитать траекторию для фасонной фрезы, зачем тогда она есть в инструментах?
Ещё возвращаюсь к своему старому вопросу по поводу поднятия шпинделя перед поворотом по А. Если поставить большую безопасную высоту но при перемещении с одного участка на другой шпиндель будет слишком высоко подыматься, а это потери времени. По правильному при перемещении между зонами обработки подъём по z должен быть на минимальную безопасную высоту (1-2 мм) а перед поворотом по А подъем на 50 мм. Поигрался с галочками в закладке 4th Axis Options, но поднятия шпинделя не добился. Пробовал поставить в machine setup =>Tool Change Position высоту по Z 50 но всё равно УП генерируется без поднятия шпинделя. Че делаю не так?

Стадо слонов рядом пробегали, а я то их и не приметил. )
Спасибо. С меня пиво.

Я тоже игрался с настройками........но для двухстороней обработки подъём по Z на 50мм, писал ручками в G-кодах. Всё получилось нормально. А так тоже получались лишние подъёмы по Z.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Ручками написать не проблема, хочется разобраться в программе.

А что насчёт фасонной фрезы и обработки с торца?

С такой фрезой ещё не пробовал ни разу делать УП.
А ручками,.............. всего одну команду исправить.
Я долго сидел в программе, от лишних подъёмов так и не смог избавится.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Боюсь, придется опять начать учить SprutCam или PowerMill. Есть ли у кого то практика работы в Повермиле.

Выложи файл.
Просто стало любопытно. Тока дай параметры фрезы ну и из какой заготовки собираешься резать.
