Повозился немного с этими настройками.....Похоже получилось переместить станочнык координаты относительно мировых.
Шпиндель получился повёрнутым на 90 градусов и ведёт себя вполне предсказуемо))))
По возможности погоняю по воздуху.

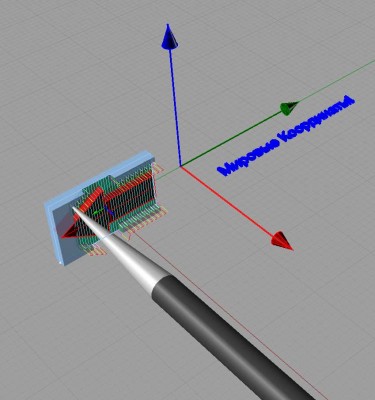

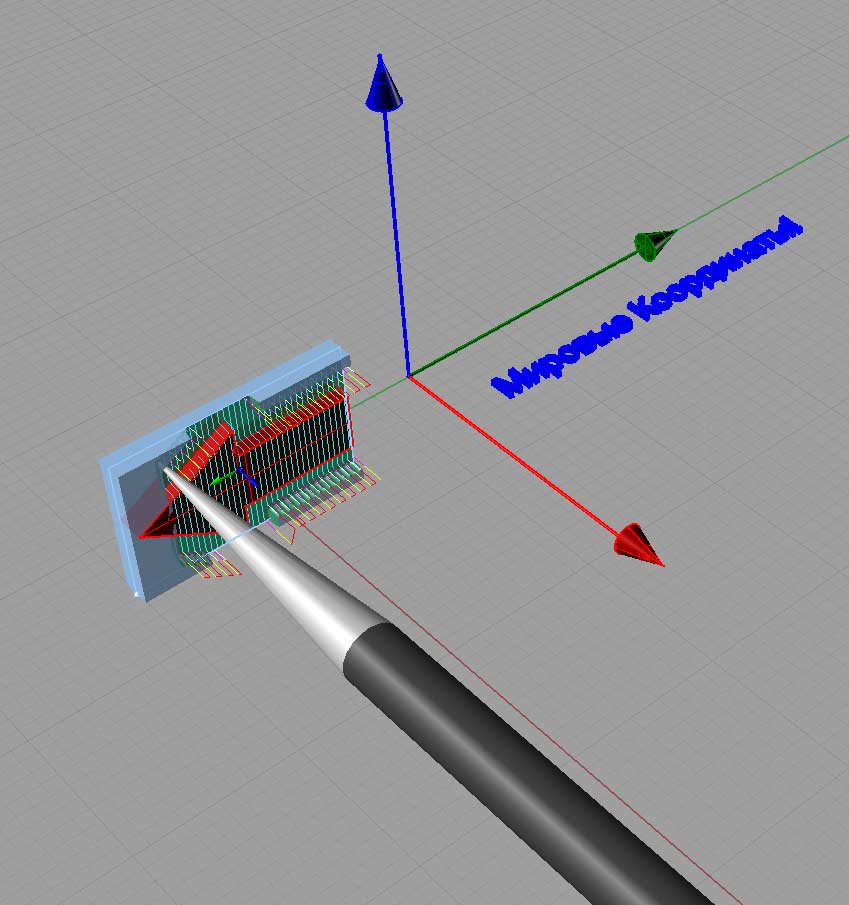

На картинке изобразил крупно мировые координаты.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Стрижевский постпроцессор вывода УП для RhinoCAM не предусматривает поворота шпинделя? Арткамовский для этих целей вроде как имеется.

Я пока не уверен, но мне кажется, ринокам должна поменять координаты для MACH. Сейчас некогда, будет время попробую запустить по воздуху.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

такое впечатление.что станок пилит ромбом.получается стабильный завал сторон градусов на10.причем по оси А фрезеровка заготовки с поворотом 180гр.дает пластину равной толщины.значит по логике ось А не причем.а что....

Если Вы про поворот шпинделя на 90 градусов.............то надо поправлять постпроцессор.
Где то я об этом писал. Пост процессор есть.........надо если, поделюсь))))............100 баксов
Шутка...............новогодняя))))

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

пока что ясно что есть косяк по иксу при повороте на 180.и ось А надо было вероятно аккуратнее выставлять.+оснастка.всеж придется заказывать заводскую.

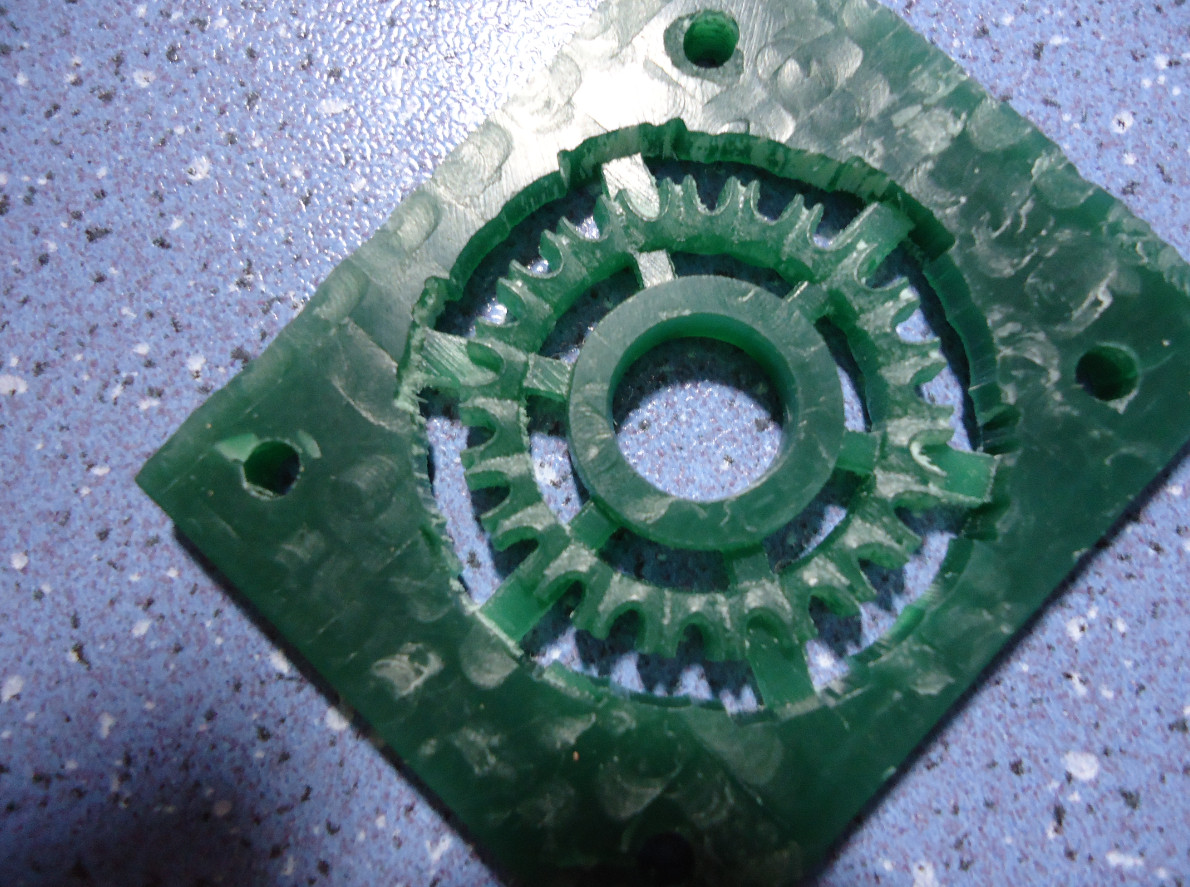

из здешнего урока выпили вот такое кольцо.теперь задача выпилить его с поворотной осью.там 20 кастов.есть ли возможность в рно кам задать обработку с поворотом на определенный градус.360/20=18 гр за один поворот.или как ето правилнее сделать

Такой вопрос, может не по теме.
Блендер при импорте в stl файл меняет мм на дюймы и наоборот? Т.е. выставлены все размеры в мм. Открываю stl в Deskproto 5, там дюймы. Меняю в блене на дюймы - в Deskproto мм...

И дальше тоже непонятно. Такое ощущение, что масштаб заготовки был именьшен раз в 100 и выпиливаемое кольцо повернуто плоскостью вдоль цилиндрической восковой заготовки

Так это у вас индексная просто с поворотом оси.
Должно быть, но где конкретно не подскажу, обленился я, давно не пользовался.
Представьте себе это как 20 обработок с одной стороны кольца, которое между обработками поворачивают.
Кстати если оно абсолютно одинаковое, то можно так и сделать.
1. Делаете обработку одного сегмента.
2. Запускаете
3. По окончании поворачиваете на 18гр.
4. Запускаете опять тоже самое.

При определенной ловкости можно просто склеить программу вручную из частей командой copy.

ЗЫ. Хотя это всё дебри, 100% уверен что и в новых версиях есть встроенная функция обработки по N сторонам.

_________________
хороший боцман любой обмер совершает веслом.

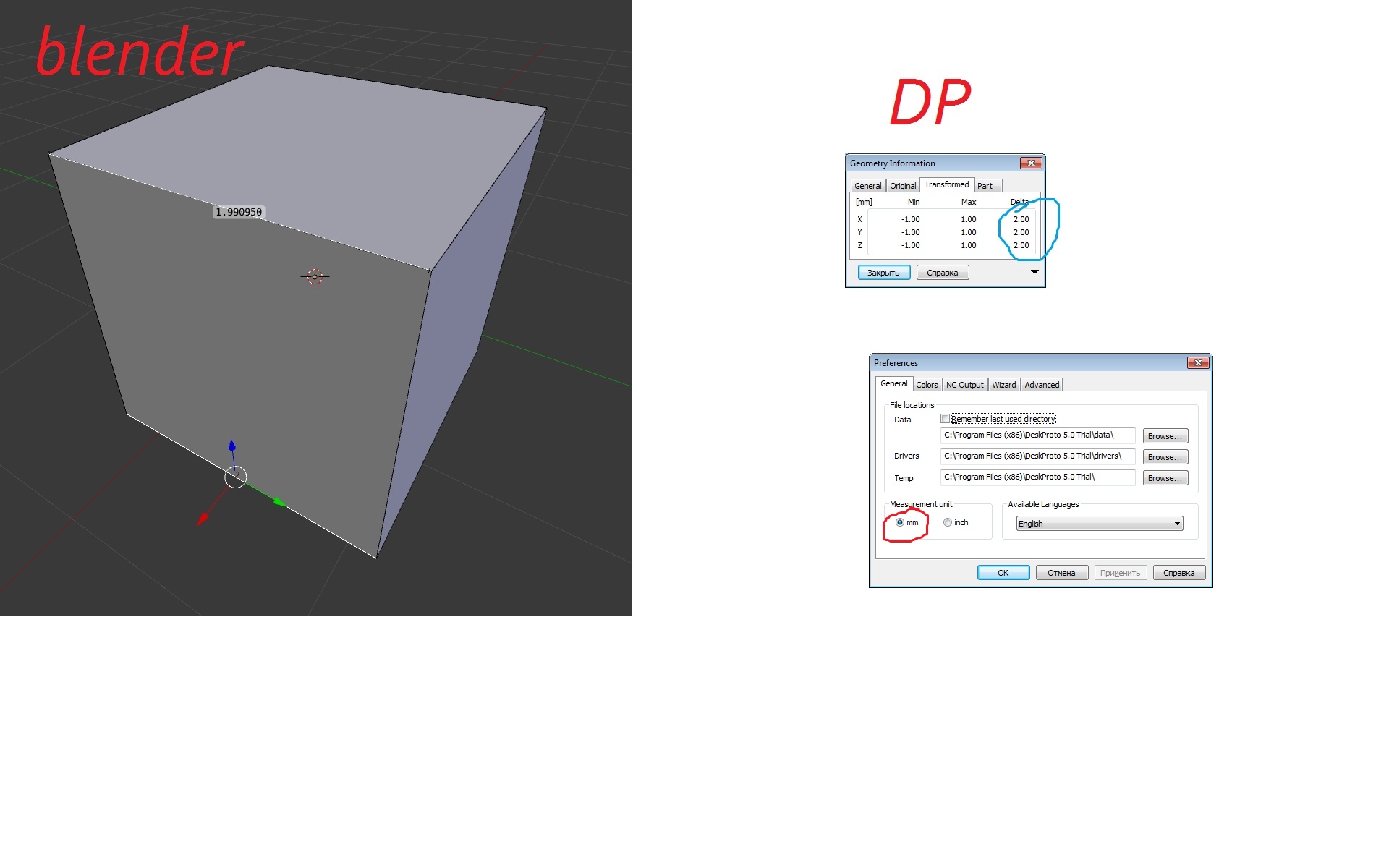

У меня ничего не меняет. На картинке - слева кубик со стартовой сцены, длина грани стандартные 2мм. В Dp тоже самое, в настройках по-умолчанию стоят мм. Версия блендера - 2.7
