если не затруднит поясните пожалуйсто как ето сделать..

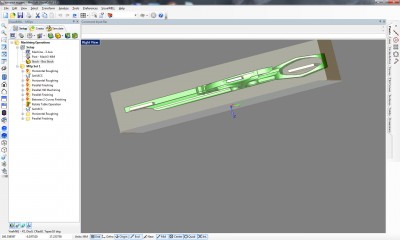

Ну как.......я делаю первую стратегию, одной стороны, после неё вставляю Rotate Table, там пишу 180 гр.
После этого поворота делаю стратегию второй стороны. А вот эти SetMcs, я не использую вообще.
Пробовал с ними возиться, когда шпиндель поворачивал на 90 граусов, что бы координаты станка перевернуть как мне надо.
Вот по этому и подумал, что у Вас тоже из за этог ось У повернулась на 180 градусов.
А вот ещё........смотрите на стрелки ринокама.......они показывают координаты осей на каждой стратегии.
Если Стол повёрнут, то и стрелка Z будет смотреть в низ, а Х И У смотрят в нужном направлении.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

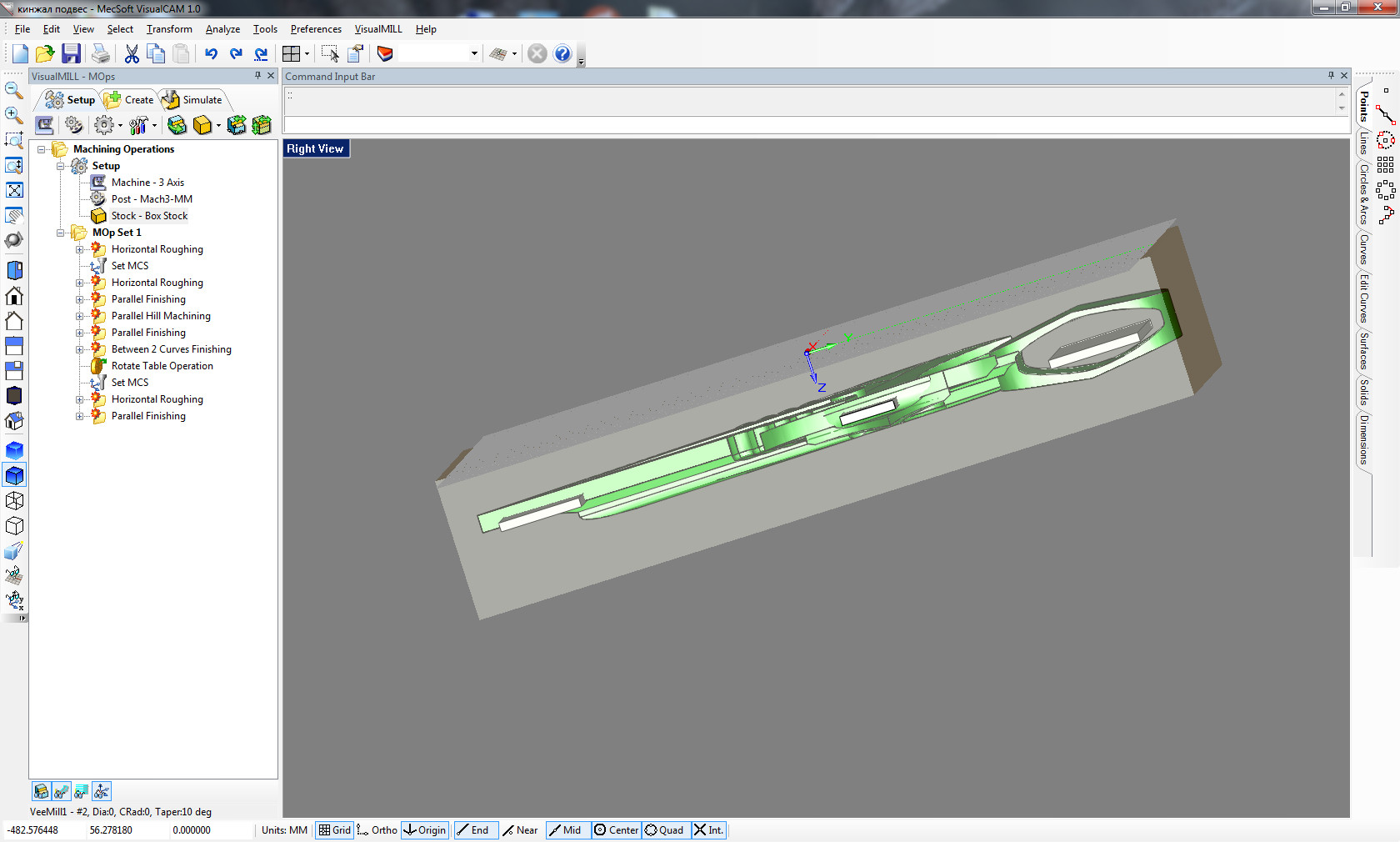

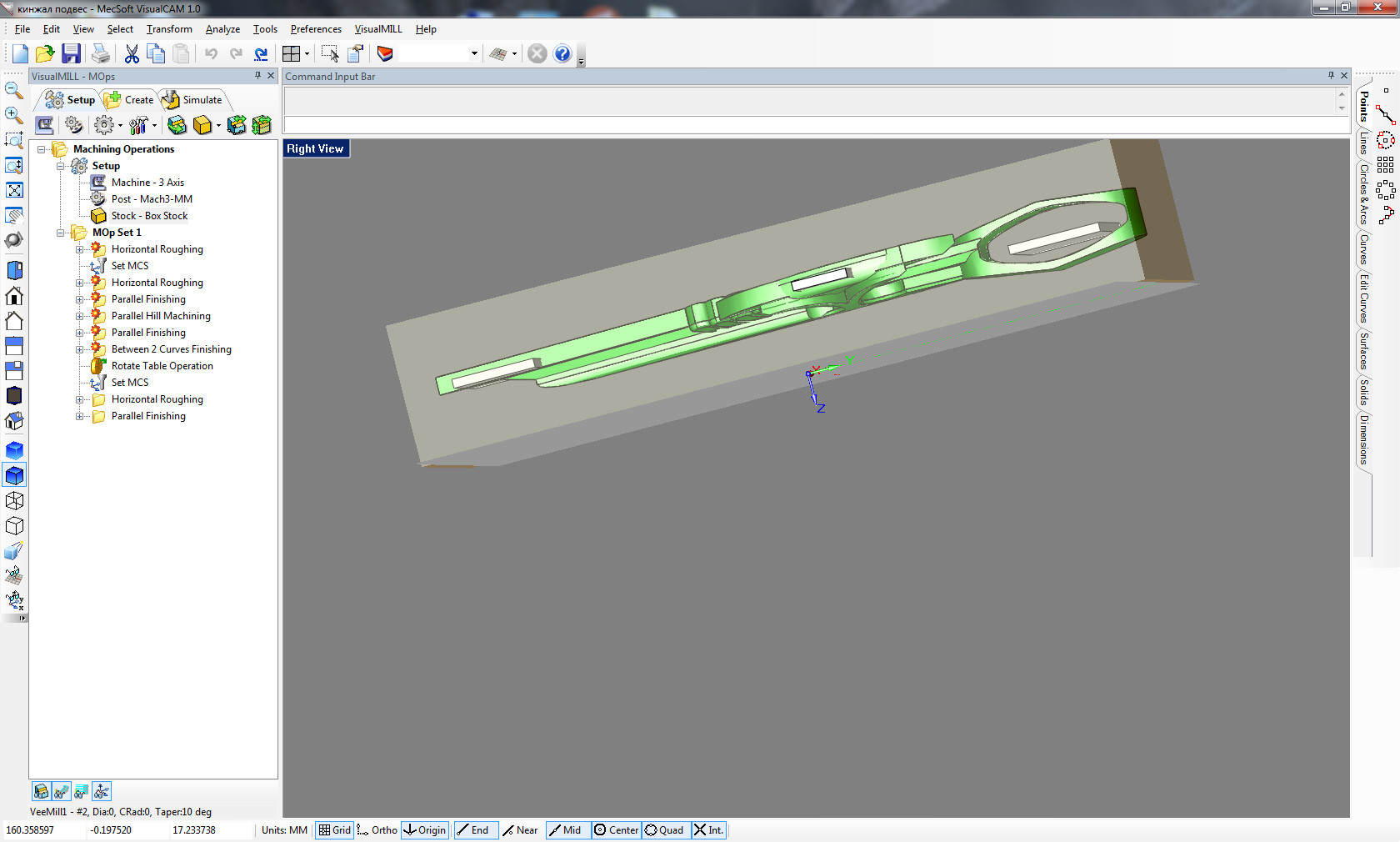

стол повернут.стрелка Zсмотрит вниз.нужноли ее теперь перемещать вверх заготовкикак на 2 скрине или можно оставить там же.и вот при повороте на 180 уже на станке у меня фреза в ноле почему-то осталась выше на 2 мм от тела заготовки...

Нет.........нет, деталь трогать нельзя!
В начале когда создаёте "заготовку", вот в ней надо разместить деталь по центру заготовки.
И проверить, что бы центр заготовки совпадал с центром оси Х или А.
А программа сама разберётся......что и куда.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Было бы неплохо знать марку станка, или увидеть хотябы его фотку.

Если конструктивно станок "нормальный", то вероятно стоит поменять мозги. Эта операция помогает "сырым" станкам, приблизиться по качеству к Стрижу. Мозги я брал (бы) от Стрижа - всё удовольствие обойдется в 7-7,5тыс.руб

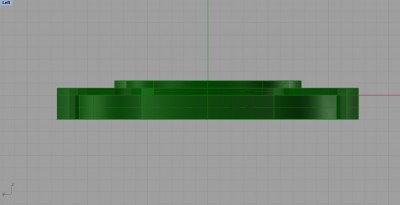

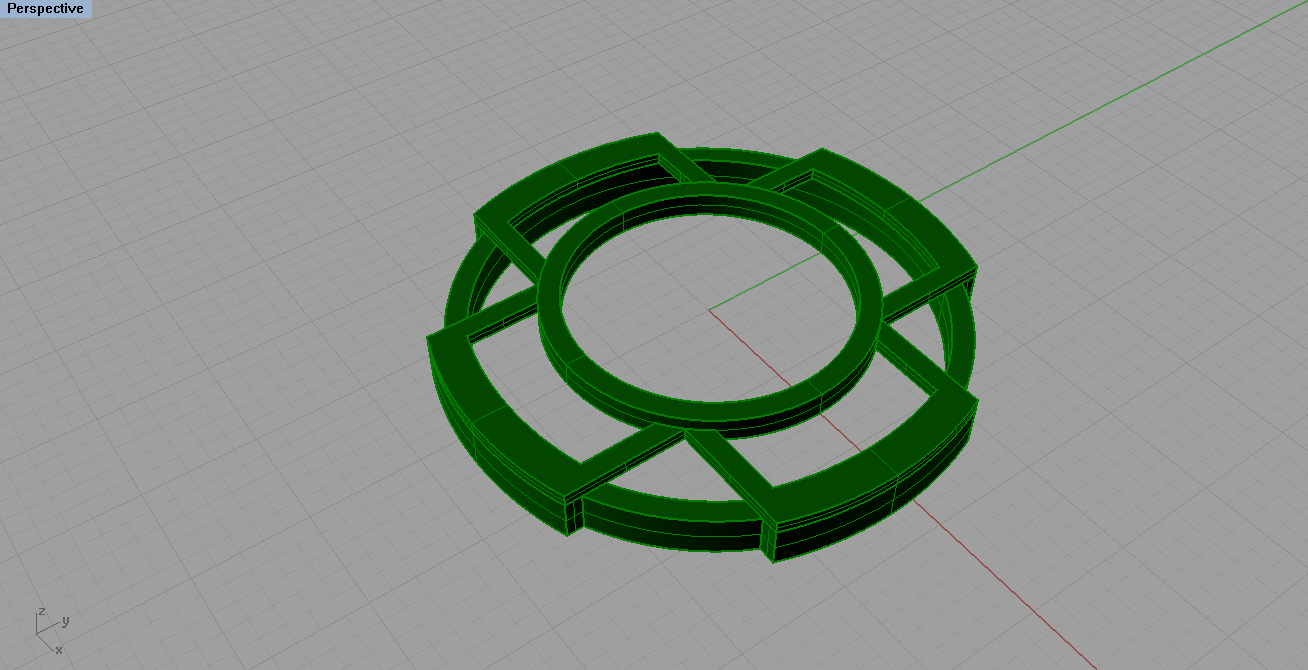

уважаемые коллеги, прошу помощи. Надо БЫСТРО выпилять такую вот модельку.Времени разбираться и экспериментировать ну совсем нет,
Прежде почти всегда обходился граверами, а в этот раз необходимо выдержать перпендикулярность стенок. Концевая фреза у меня совсем коротенькая, думаю снять основную массу гравером , а потом в чистую концевой. А вот какую стратегию выбрать? и какие режимы резания?Буду благодарен за ответы "Я бы это резал так......."

Передайте работу тому, кто уже разобрался. И всем будет лучше...
Или уж... разбирайтесь...

Если у фрезы не хватает длины для доступа, никакие черновые не помогут.
Если хватает, то яб НЕ использовал никаких стратегий типа parallel [finishing], а скорее
что-то типа контур-ватерлайн. К сожалению с вижуалом не работал года два уже...

PS. С двух сторон "до середины" поможет вдвое уменьшить необходимую длину фрезы.
Вообще странно... вроде 3.5мм размером деталь ? Какая же в длину фреза ?

_________________
хороший боцман любой обмер совершает веслом.

спасибо.
к сожалению рекомендованной Вами стратегии контур-ватерлайн не нашел, можно чуть подробнее?
длинна рабочей части фрезы -3.5мм, и таки да, толщина детали тоже 3.5мм



с ОГРОМНЫМ удовольствием последовал бы Вашему совету, к сожалению, передать ее НЕКОМУ, и человек который обратился с просьбой мой близкий товарищ и во многом учитель......
не все же делаеться ради денег, не правда ли?
а времени действительно нет.
если у кого то есть предложения-рекомендации, буду весьма благодарен

В каком пакете то считаете? А диаметр фрезы? "Waterline" в deskproto... В rhinocam какая нибудь "flats" скорее всего...

_________________
Пластмассовый мир победил

считаю в Visual Mill, потому то и пишу здесь! тема то называеться" Программное обеспечение для создания Управляющих Программ » VisualMill"
диаметр фрезы 0.6
с deskproto не знаком
