Мне нравится ход Ваших мыслей..©

я резал по трем сторонам сразу 5 кастов

goga44@list.ru
СЧПАСИБО!

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Да было дело, сам долбался долго
подсмотрел у иностранных коллег
Значит так.

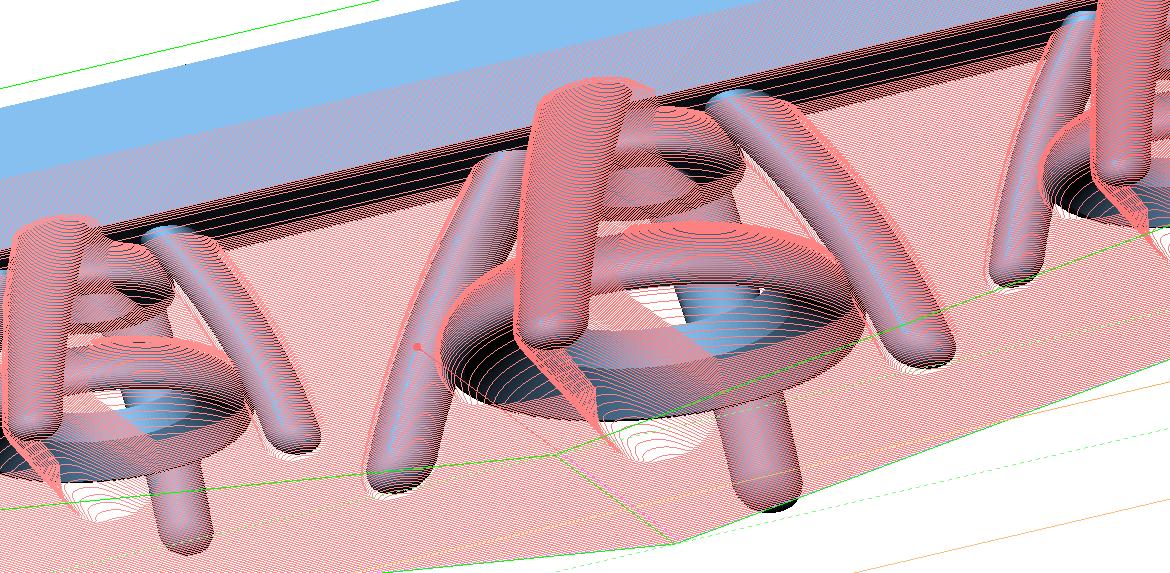

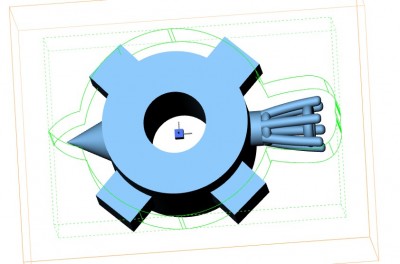

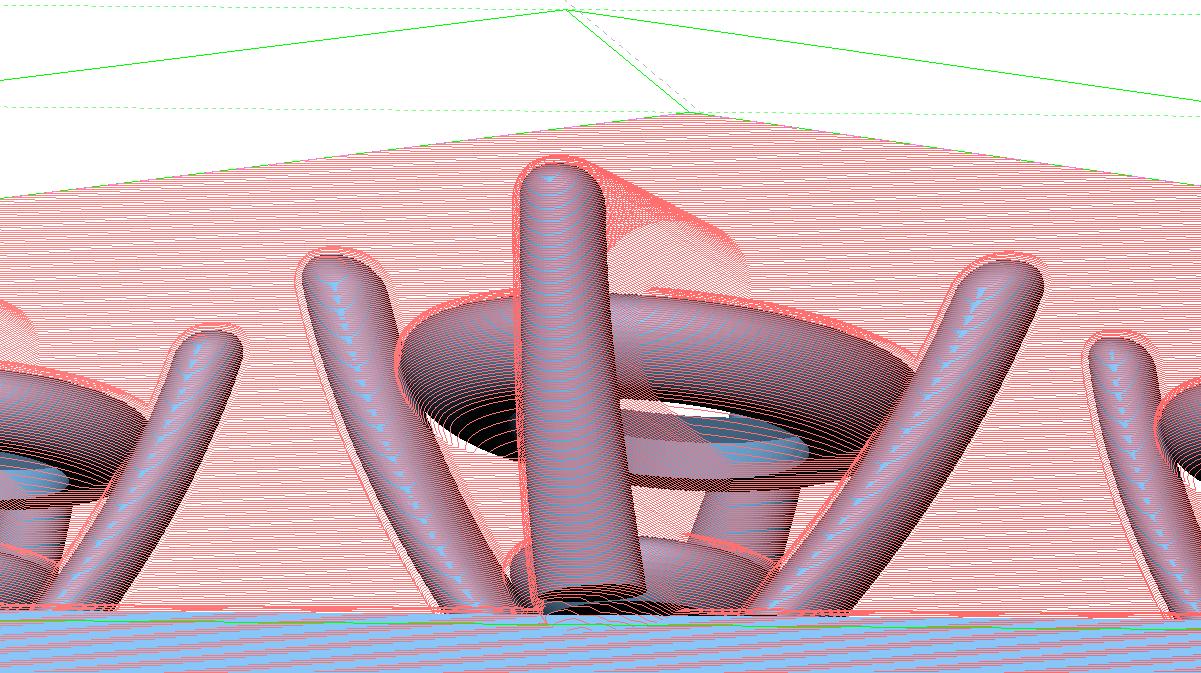

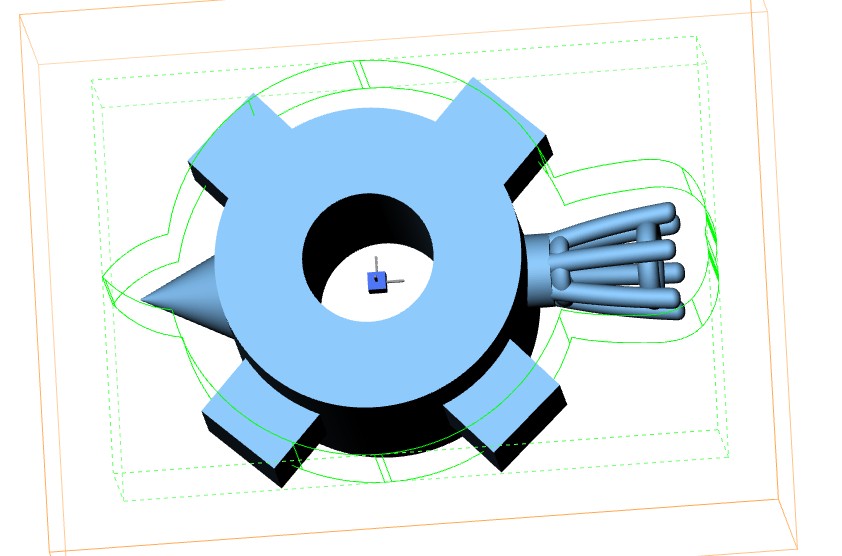

1. обрабатываем по двум сторонам (обязательно супорт для поворотки и шип внизу для оцентровки )

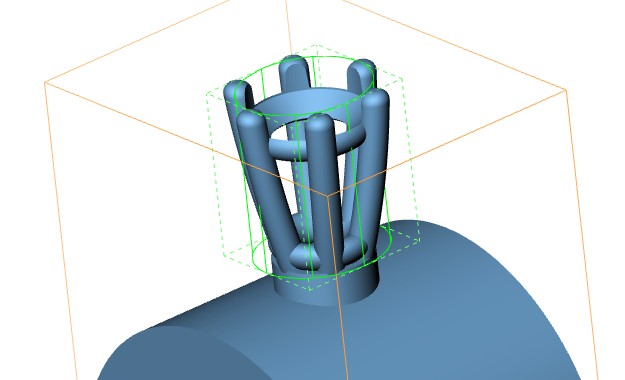

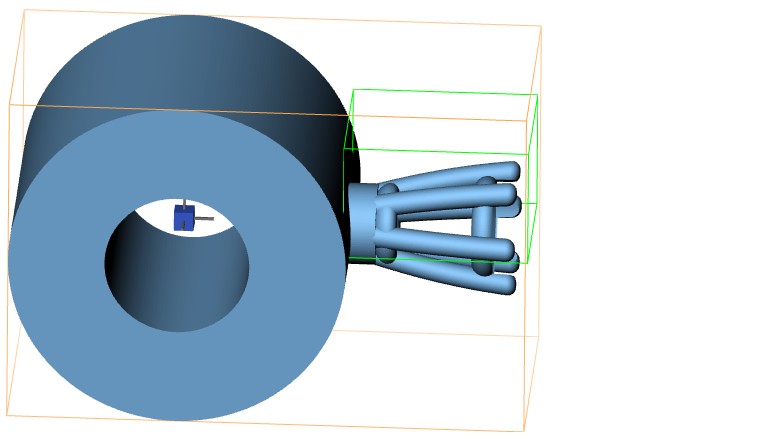

2. затем на поворотку, обрабатываем с поворотом на 90грд затем -90грд
3. поворот в 0грд и прорезаем центр
Времени занимает гораздо больше чем предложенные стратегии, но результат отличный

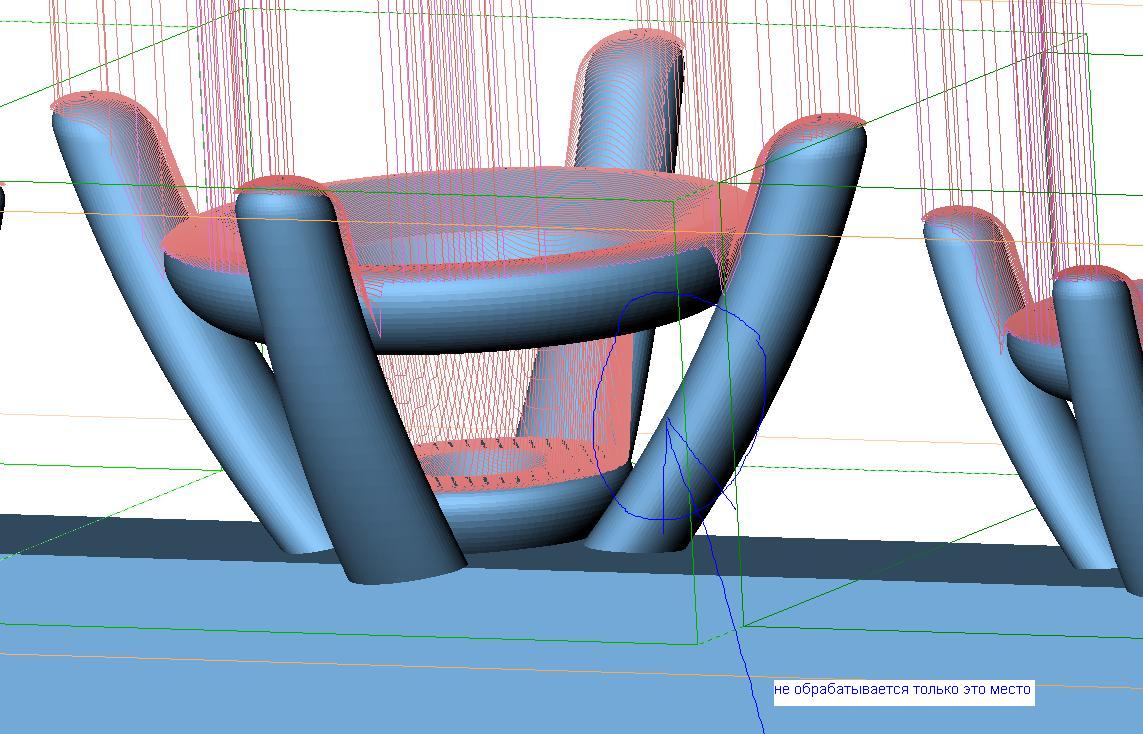

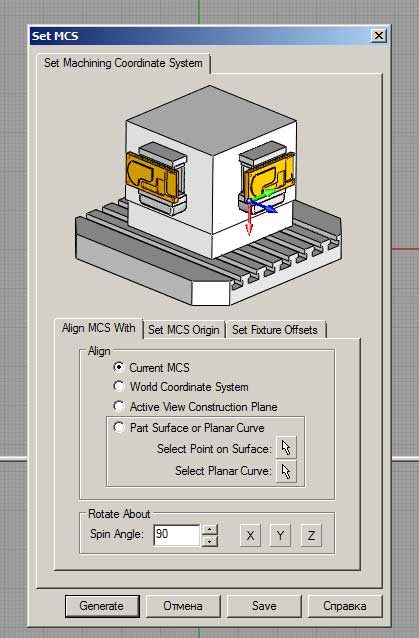

А для чего служит это окно в RhinoCam?
Там что.то с координатами.........настроек куча, но не пойму зачем они.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

MCS (Set Machining Coordinate System) – выбор машинной системы координат. Данная кнопка запускает диалоговое окно, позволяющее смещать и ориентировать машинную систему координат. Машинная система координат определяет ориентацию и положение нуля инструмента.

Align MCS With - совместить машинную систему координат с ....

Current MCS – текущая машинная система координат

WCS – World Coordinate System – мировая система координат

CPlane – construction plane – конструкционная плоскость При выборе функции CPlane становиться активным выбор геометрического вида (Viewport of CPlane)

В новой версии другое.


Set MCS origin необходимо выбрать начало отсчета машинной системы координат:
Pick – при помощи мыши
Set to Stock Box – привязка к заготовке
Set to Part Box – привязка к детали

Zero Face – ноль по оси Z, т.е. где будет располагаться нулевая плоскость по оси Z. Поль-зователю доступны три варианта:
Highest Z – самая высокая поверхность детали/заготовки
Mid Z – середина по высоте детали/заготовки
Lowest Z - самая низкая поверхность детали/заготовки (основание).

Zero Position – определяет положение нуля по координатам XY. Пользователю доступны 9 вариантов, согласно сторонам света и их комбинациям:
Северо-Запад Север Северо- Восток
Запад Центр Восток
Юго- Запад Юг Юго- Восток



Разница между Set to Stock Box и Set to Part Box в том, что при выборе первого (Set to Stock Box) – происходит установка нулевых значений координат по сторонам и поверхности ЗАГОТОВКИ, а в случае выбора (Set to Part Box) – установка по сторонам и поверхности ДЕТАЛИ.

Пропущено Set Fixture Offsets
Вот примерно такой перевод, я языками не владею. Давно разбирался, но помню, что это позволило совместить систему координат станка, с системой координат построенной модели.

К.............alexkrim
Спасибо.........попробую сейчас переварить.......потом переспрошу если не пойму))))

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Еще не до конца всё понял, но мне кажется как раз в этом окне можно сделать подмену координат при повороте шпинделя на 90 градусов.
Поправте если я не прав)))
Спасибо.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

У меня самодельный станок, шпиндель повернуть нельзя, поэтому я не сушил голову по этим методам. Делаю простые вещи, две стороны поворотом на раме и душки для подвесок в патроне на четыре стороны.

По логике поворот шпинделя на 90 меняет машинные координаты, а это окно, как раз для совмещения координат машины и детали. Когда я пытался разобраться в этом окне, в результате поменял местами оси на своем станке, которые были заданы как говорят по умолчанию, тем самым значительно упростив работу с координатами. Сегодня если сравнивать со стрижом или мирой у меня голова с права по Х и фреза уходя на 0 или базу (у меня концевые выключатели) двигается влево, как положено, уходя от рамы или патрона, как на "бумажном чертеже". За 1.5 года работы станка я не сильно вникаю в моделирование. Все подвески легко в арткаме, ось поворачиваю тупо вписывая в блокноте градусы между программами. 4 осевая в риносаме мне кажется бестолковой, а совмещать "паралельный финиш" и "ротате табле" пока нет необходимости.
В целом я в этом ни хрена не знаю.

к________alexkrim
Ещё раз спасибо. Буду вникать о пробовать. О результатах исследований напишу))))
