SVP
 Заголовок сообщения: Re: Двухстороняя обработка
Номер сообщения:#11  Сообщение Добавлено: 10 янв 2011, 14:09
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
alkg писал(а):
А можно в виде урока-инструкции , честно сказал не понял как обводить .или это функция в вижуал ?

Если только к ночи, горю по времени. В идеале если сам сделаешь скриншоты.
Вкратце словами
1. Выбираешь Lines - Polyline - рисуешь контур чуть больше детали
Можно импортировать и нарисованный снаружи
2. В операции есть выпадающий список, где фреза указана итп, там есть Regions
задаешь его там, и обработка будет только внутри него

Я так с год работал

ЗЫ. Surface можно тоже там рисовать, я использовал для того чтобы генерировать простые программы по зачистке баз

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

alkg
 Заголовок сообщения: Re: Двухстороняя обработка
Номер сообщения:#12  Сообщение Добавлено: 10 янв 2011, 14:12
Не в сети

Зарегистрирован: 05 янв 2011, 21:15
Сообщения: 627
Благодарил (а): 13 раз.
Поблагодарили: 2 раз.
Лучше ты дополни . :) я поучусь

_________________
RhinoGold
DIY CNC
Вернуться к началу
 Профиль

Max
 Заголовок сообщения: Re: Двухстороняя обработка
Номер сообщения:#13  Сообщение Добавлено: 10 янв 2011, 14:21
Не в сети

Зарегистрирован: 10 янв 2011, 14:12
Сообщения: 7
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Подскажите как вы переварачиваете заготовку на другую сторону?
Вернуться к началу
 Профиль

alkg
 Заголовок сообщения: Re: Двухстороняя обработка
Номер сообщения:#14  Сообщение Добавлено: 10 янв 2011, 14:27
Не в сети

Зарегистрирован: 05 янв 2011, 21:15
Сообщения: 627
Благодарил (а): 13 раз.
Поблагодарили: 2 раз.

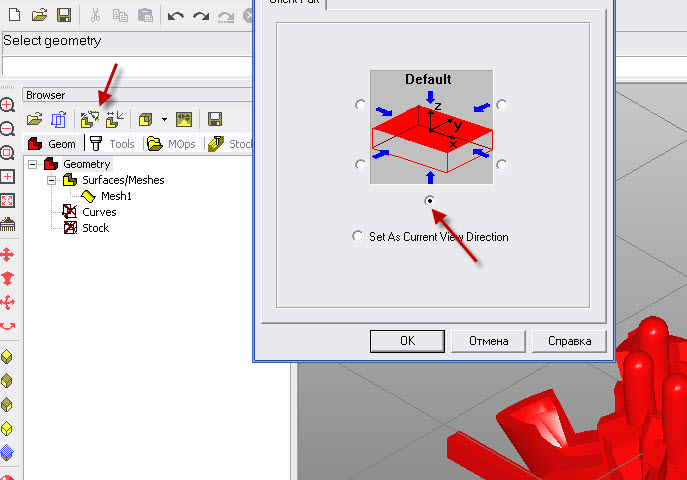

Я раньше переворачивал так

Вложение:
102222.01.jpg [ 67.82 КБ | Просмотров: 3840 ]


Если таким способом то модель уже в рино должна быть отцентрована по оси Z

Сейчас я создаю два STL , в программе рино переворачиваю

_________________
RhinoGold
DIY CNC
Вернуться к началу
 Профиль

Max
 Заголовок сообщения: Re: Двухстороняя обработка
Номер сообщения:#15  Сообщение Добавлено: 10 янв 2011, 14:30
Не в сети

Зарегистрирован: 10 янв 2011, 14:12
Сообщения: 7
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
как в программе понятно . А на станке?
Вернуться к началу
 Профиль

alkg
 Заголовок сообщения: Re: Двухстороняя обработка
Номер сообщения:#16  Сообщение Добавлено: 10 янв 2011, 14:34
Не в сети

Зарегистрирован: 05 янв 2011, 21:15
Сообщения: 627
Благодарил (а): 13 раз.
Поблагодарили: 2 раз.
Это уже отдельная тема нужна в разделе "Оснастка" SVP лучше ответит , он без поворотки кажется работает . У меня 4 -оси и закреплена на поворотной оси , я просто её переворачиваю .

_________________
RhinoGold
DIY CNC
Вернуться к началу
 Профиль

Max
 Заголовок сообщения: Re: Двухстороняя обработка
Номер сообщения:#17  Сообщение Добавлено: 10 янв 2011, 14:37
Не в сети

Зарегистрирован: 10 янв 2011, 14:12
Сообщения: 7
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Я немогу постпроцессор настроить .Получается когда поворотный стол переварачивает заготовку Z не поднимает шпиндель, и ломает инструмент.
Вернуться к началу
 Профиль

3djewelwax
 Заголовок сообщения: Re: Двухстороняя обработка
Номер сообщения:#18  Сообщение Добавлено: 10 янв 2011, 14:40
Не в сети

Зарегистрирован: 05 янв 2011, 21:25
Сообщения: 241
Откуда: Россия
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
Max писал(а):
Я немогу постпроцессор настроить .Получается когда поворотный стол переварачивает заготовку Z не поднимает шпиндель, и ломает инструмент.


ну здесь наверное правильнее будет спросить так:
"Не могу настроить постпроцессор"
Если я правильно Вас понял, у вас при перевороте не поднимается шпиндель, а сразу начинает крутить голову?

_________________
ArtCam JewelSmith 8.1 Rhinoceros SR5
CNC Machine:
ModelMaster
K2
Spindle: only NSK
Вернуться к началу
 Профиль

Max
 Заголовок сообщения: Re: Двухстороняя обработка
Номер сообщения:#19  Сообщение Добавлено: 10 янв 2011, 14:42
Не в сети

Зарегистрирован: 10 янв 2011, 14:12
Сообщения: 7
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Совершенно верно. Я и хотоел спросить сами вы её переварачиваете. или уп создаете с переворотом.
Вернуться к началу
 Профиль

alkg
 Заголовок сообщения: Re: Двухстороняя обработка
Номер сообщения:#20  Сообщение Добавлено: 10 янв 2011, 14:45
Не в сети

Зарегистрирован: 05 янв 2011, 21:15
Сообщения: 627
Благодарил (а): 13 раз.
Поблагодарили: 2 раз.
А понял , я делаю как описано выше 2 файла потом соеденяю их в одно целое и место соеденения

Смотри

X-0.857Z-0.402
X-0.878Z-0.462
X-3.002
Z0.138 F600.0
G00Z5.104
Z50 (ставлю эту строку , поднятие оси Z на 50мм , можно и 70 в зависимости от заготовки )
G01A-180.0000 (ставлю эту строку переворачивание оси А )
G21
T2M06
G00G90X-3.001Y-8.982Z5.150 S4851M03
G01Z-1.938 F30.0
Z-2.538 F30.0
X-0.857 F30.0
X-0.837Z-2.528
X-0.697Z-0.932
X-0.676Z-0.751
X1.219



Как видишь между файлами убирая M02 ставлю строки
Z50
G01A-180.0000


Всё это делается в декспрото автоматически и прога продвинута но не знаю мне как то не очень , я так привык
