Добрый день! Такой вопрос станок самодельный 4 осевой под mach3 делаю уп в вижуалмилл 3 осевая обработка с 4 сторон с переворотом в 90гр! Заганяю в mach3 все работает но не переворачивает заготовку! в Мач3 настроено все правильно чую что то не то делаю в вижуле) Помогите пожалуйста!

Столкнулся с проблемой.

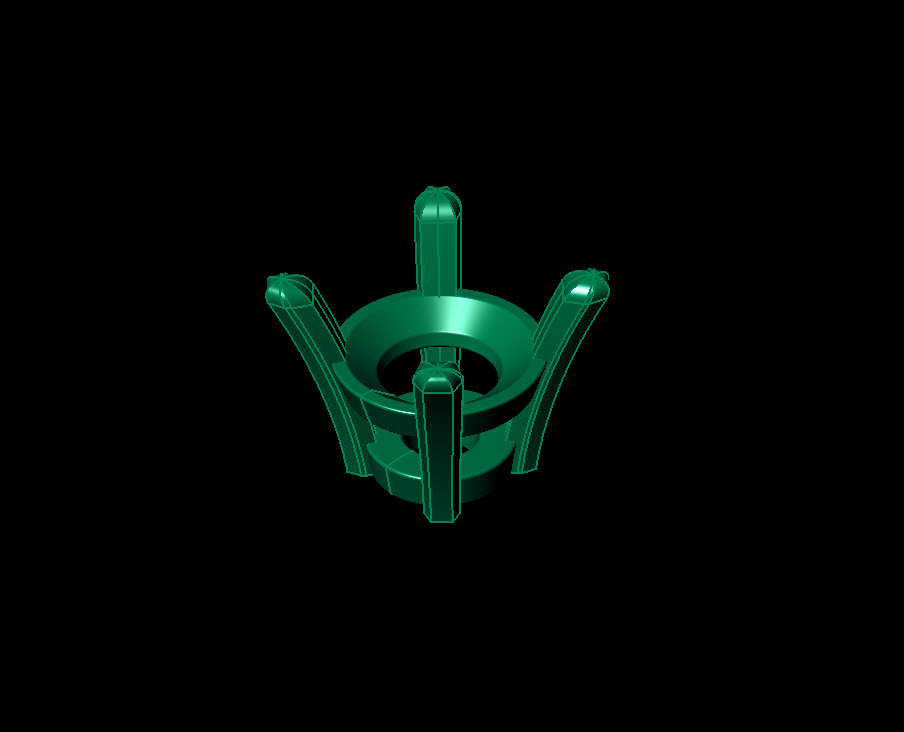

Нужно вырезать вот такой простой каст. Но оказалось, что вырезать его не так и просто.
Если бы он не имел двух рундистов , то я просто бы вырезал его с двух сторон, сверху и снизу.
Но как быть прорезью между этими рундистами ??!!

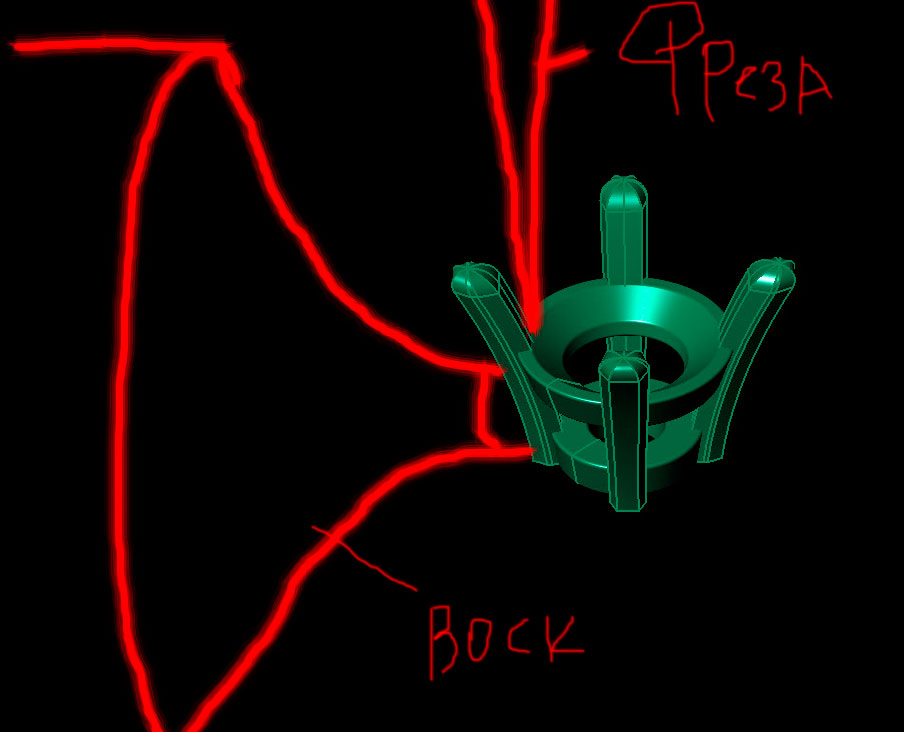

Хотелось бы вырезать каст по кругу, повернуть шпиндель под 90 градусов и прорезать внутреннюю часть каста. Но как сделать УП с поворотом шпинделя?
Пробовал в RhinoCam делать УП, но совсем запутался в координатах.
Если кто знает, как это делается в RhinoCam или Дескпрото, подскажите пожалуйста.
Спасибо.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Положить каст по Х на 90 гр и посчитать ротари в ДП, затем повернуть шпиндель на 90 гр и пробить каст сверху посчитав в арткаме подменив оси

Я в арткаме уже сто лет не делап УП
Про первую часть........я так и планировал сделать......а вот как оси подменять.....не могу понять.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Тут, может поможет.

_________________
Пластмассовый мир победил

Спасибо.....почитаю.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Я так понял, что для резки под 90 градусов, нужен отдельный постпроцессор.
Ни кто не занимался им (постпроцессором), для Стрижа и RhinoCam?
Спсибо.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

давай почту отправю файл для ринокам

Я бы не заморачивался и резанул бы его по 4 сторонам, как на схеме
Необработанная область была бы минимальной. А так, после переворота на 90 градусов придется уже ловить ось по X, через 10-кратку и с матерком.
