почему вышло за сегмент?

Честно говоря "телепаты в отпуске". Ктож знает, может для обработки другой сегмент стоит...

_________________
хороший боцман любой обмер совершает веслом.

2 cторонней резкой лучше заниматься из под арткама. Экономит время и нервы. Дп в этом плане ад и угар.

Вырезал в ДП не один десяток предметов, никаких проблем не заметил...

_________________
хороший боцман любой обмер совершает веслом.

А попробуйте вырезать в freeform-сегментах несколько объектов.
Например, крест, чья область для обработки повторяет его контур со смещением в 2 мм и поддержками, Иисусса и табличку inri все на одном куске, в разных сегментах.

Зачем ?
Мне гораздо проще сгенерировать две отдельных программы и просто их склеить .

_________________
хороший боцман любой обмер совершает веслом.

Я тоже сшиваю из двух программ. Работаю с вижуал милли , привык к ней .

_________________
RhinoGold
DIY CNC

Опишу свой опыт последовательной обработки нескольких деталей в одной УП.

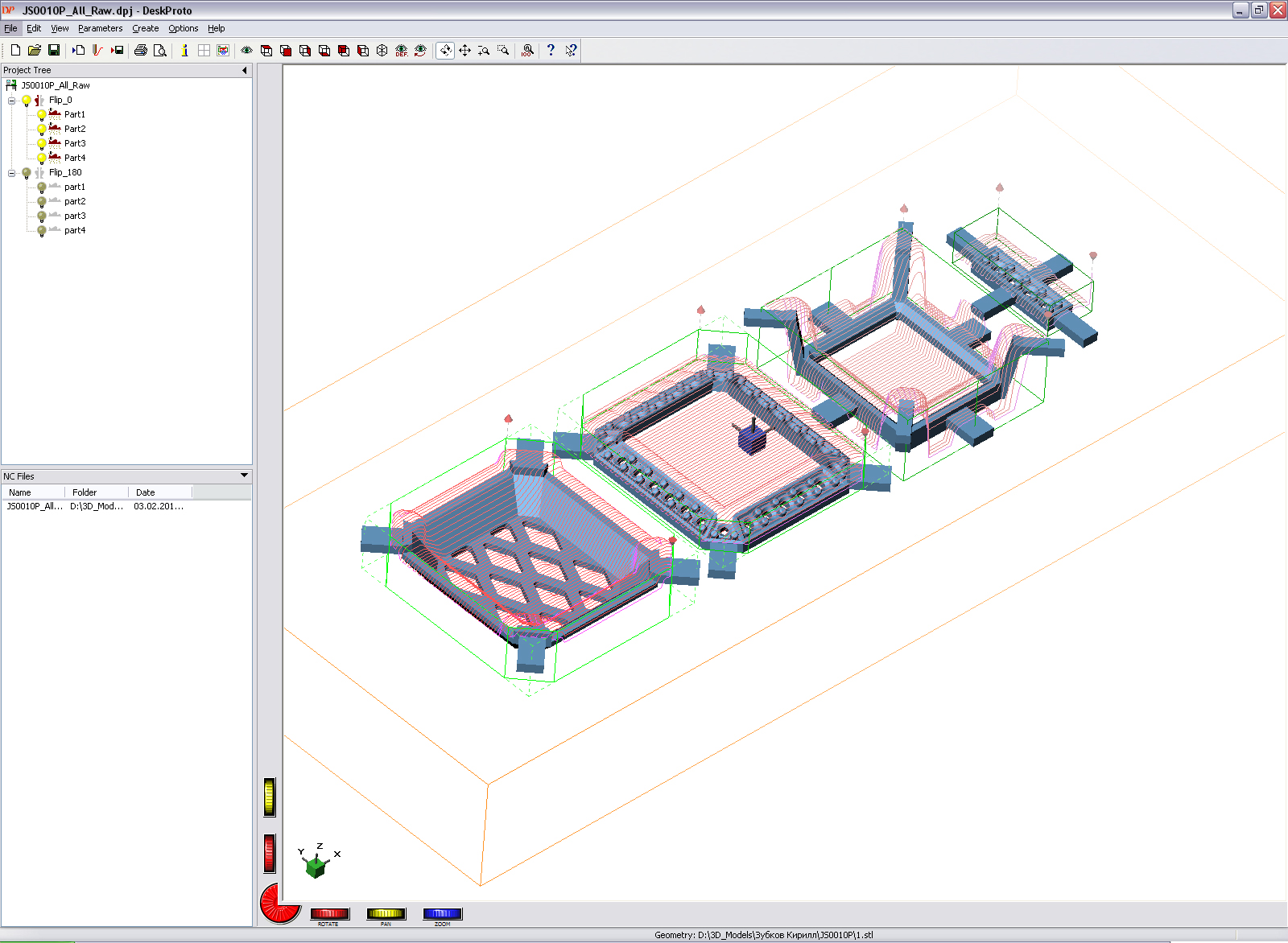

На вложеном изображении видно 4 детали, каждая из которых имеет свою зону обработки, внутри которых происходит резка.
Итак начнём)
Двухсторонняя обработка с поворотом на 180 град. Я использую свои шаблоны, которые имеют все основные настройки.
1.загружаю все СТЛки с деталями и все контуры резки.
2.Создаю несколько копий операций, для удобства даю им имена Part1,Part2,Part3,Part4.
3.В Part1 оставляю только зону обработки для первой детали, Part2 для второй и т.д.
При этом обязательно в Адванс настройках указать правильные переходы от одной операции к другой.
4.Делаю просчёт всех операций и записываю УП в файл.
5. Отправляем файл УП на станок.

Я примерно так-же работал с вижуал миллом.
В последнее время обленился, просто STL еще в рино двигаю куда надо, потом
генерирую для каждого полную программу, потом все их сшиваю.
Метод сообщением выше правильнее.

_________________
хороший боцман любой обмер совершает веслом.

Сергей, не могли бы вы объяснить новичку некоторые пункты?

Вы имели ввиду единый STL файл содержащий все части фрезеруемой детали, или загружаете по отдельности каждый фрагмент?
Что значит "загрузить контуры резки"?

Если можно поподробней, что за переход и какие пункты в вкладке Advanced вы имели ввиду.
УП на фрезеровку вы отправляете по частям или склеиваете, (если можно опишите как склейка происходит)?
Заранее благодарю за ответ!
