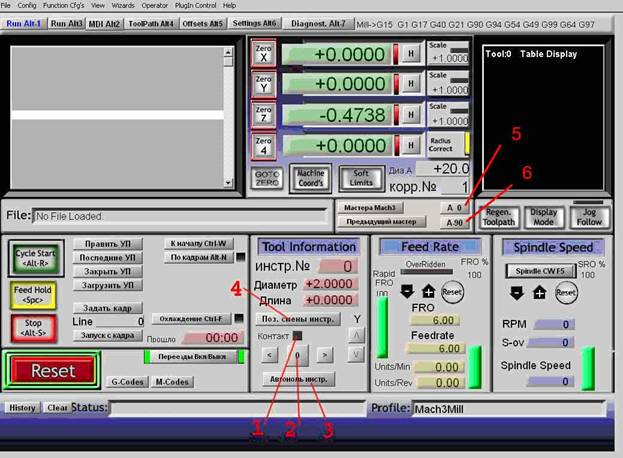

С кем то в личной беседе (сайчас не вспомню) говорилось, что в самой программе Mach3 (в её интерфейсе) можно записать быстренько программку (наверное в G кодах) и получится в полуавтоматическом режиме. Так можно прорезать отверстия (внутренние диаметры) колец. В интерфейсе Mach3 в окошке File __________ . Интерфейс во вложенном файле.
Если я в чём то ошибаюсь, пусть опытные форумчане подскажут как правильно.

А смысл ?
В блокноте чем хуже будет её написать ?
По мне, так в разы удобнее и быстрее.
А потом загрузить и исполнить.

_________________
хороший боцман любой обмер совершает веслом.

Пожалуйста подскажите, как написать в блокноте программку по расточки внутреннего диаметра кольцо. Диаметр 18 мм, ширина кольца 6 мм. Шпиндель повернут на 90 град. Фреза Bits 10 град.
Спасибо.

Вам нужно кольцо с внутренней стенкой 5 градусов ????
Для "расточки" надо использовать фрезу типа 3.175 длиной 25мм.
Получается плоско...
На крайняк 1мм на 8мм в длину.

Блокнот тут не нужен.
Достаточно в ручном режиме
1. передвинуть фрезу в Y0 Z(9-радиус фрезы) (разумеется при этом ноль у вас должен быть откалиброван так, чтобы 0-0 был в центре поворотки)
2. Вручную ввести команду типа X-10A3600 (ноль по Х должен быть в точке старта, с левого края кольца).
Мач поедет "по диагонали" в точку Х-10А3600, и в результате будет на один оборот сдвигаться на 1мм влево.

Я КАТЕГОРИЧЕСКИ СОВЕТУЮ НЕ ПОЛЬЗОВАТЬСЯ ВЫШЕОПИСАННЫМ МЕТОДОМ, ЕСЛИ ВЫ НЕ ПОНИМАЕТЕ
СУТИ ТОГО, ЧТО ДОЛЖНО ПРОИЗОЙТИ. ВЫ ДОЛЖНЫ В ДЕТАЛЯХ ПРЕДСТАВЛЯТЬ СЕБЕ КУДА ПОЕДЕТ ФРЕЗА.
Я КАТЕГОРИЧЕСКИ СОВЕТУЮ ПРОВЕРИТЬ ВАШИ ДЕЙСТВИЯ И ДОПУЩЕНИЯ БЕЗ ФРЕЗЫ И БЕЗ ЗАГОТОВКИ.

Я предупреждаю, что как правило, при обучении, максимальное количество ошибок, подчас фатальных,
наступает именно на этой операции. Несмотря на то, что тут всё очень просто, и при скурпулезности
ошибиться довольно трудно.

РЕЦЕПТ ГАРАНТИРОВАННО СОДЕРЖИТ ОДНУ ФАТАЛЬНУЮ ОШИБКУ. (я её туда вписал).

ЗЫ. И да... половина студентов, и даже я сам, часто путают лево и право, студенты часто еще и +- путают.
Будьте особенно бдительны.
ЗЫЫ. Шпиндель включить не забудьте

_________________
хороший боцман любой обмер совершает веслом.

Обязательно учту Ваши наставления и буду внимательнее. С фрезой тоже все понятно.
С уважением JMAX

Сергей)Напугали человека.....там все просто...главное понимать суть))) но пока до меня доехало.....))))))))))

С желанием понимать суть проблемы обычно.

Кстати да... я как-то упустил.

Подразумевается, что кругляк-заготовка уже с дыркой.
В монолите надо начинать растачивать с 6мм отверстия внутри (для фрезы 3.175),
и лучше потихоньку всё лишнее срезать.
Суть в том, что нужен отвод стружки от фрезы.

_________________
хороший боцман любой обмер совершает веслом.

а еще отлично работает фреза с короткой режущей частью диаметром больше, чем хвостовик 3.175.
А чё?..я понял, что написал;)
а еще№2: в окошечко "х" вбиваю расстояние, на которое фрезе надо углубиться, а в формулу Х0..

Disclaimer
Иногда бывает необходимость исполнить что-нибудь цилиндрическое без участия поворотки.
Тут можно воспользоваться линейно-круговой интерполяцией g02 или g03.
Например, составить вот такой текст:
g17
g01x0y0z30f1000
g03x0y0i5z31
i5z30
i5z29
i5z28
m5 m9
m30
Здесь g17 - в плоскости xy
x0y0z30 - это координаты начала спирали
g03 - круговая интерполяция против часовой (попутное резание)
i5 - это радиус в плюс по иксу (центр окружности будет в y0x5, диаметр = 10)
Координаты по зет обеспечат три непрерывные витка спирали один за другим в минус.
Нужно только будет при расчете учесть диаметр фрезы.

Вот только редактировать параметры такого спирального резания не очень удобно.
Можно это упростить , если применить g91 (относительное приращение).
Тогда текст может выглядеть так:
g90 (чтобы вывести фрезу в абсолютные координаты начала дуги)
g17 (в плоскости xy)
g01 x0 y0 x35 f1000 (координаты начала дуги и подача)
g03 (круговая интерполяция против часовой)
x0 y0 z35 i5 j-5 (начало дуги и ее центр)
g91 i5 j-5 z-0,5 (все то же, но на 0,5 пониже)
i5 j-5 z-0,5 (еще один виток на 0,5 ниже)
i5 j-5 z-0,5 (можно копипастить или найти и заменить)
i5 j-5 z-0,5
m5 m9
m30
В конце текста нужен энтер, иначе мач последнюю строчку не заметит.
А можно в конце завести m47, тогда мач это отверстие пройдет еще и еще раз до отмены вручную.
Забыл предупредить, что координаты центра дуги i j k - относительные от точки начала дуги.
И это тоже дисклаймер, исключающий мою ответственность за поломанные фрезы.
