master
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#41  Сообщение Добавлено: 14 окт 2012, 23:42
Не в сети

Зарегистрирован: 19 авг 2012, 00:26
Сообщения: 110
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Цитата:
to master
Эээээ.... А пробовали резать то? Или остановились увидев недолёт в стратегии)? Я прям не знаю, даже порезал для пробы - все нормально режет...

Остановился на стратегии, когда резал гравером, где были не доходы в программе то же было и на воске.
Вернуться к началу
 Профиль

ravant
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#42  Сообщение Добавлено: 14 окт 2012, 23:43
Не в сети

Зарегистрирован: 23 дек 2010, 23:43
Сообщения: 480
Благодарил (а): 5 раз.
Поблагодарили: 6 раз.
а может это показан путь центра фрезы? т.е. оси вращения? а не выбранный материал? и всё там нормально дорезает?
Вернуться к началу
 Профиль

Black Diamond
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#43  Сообщение Добавлено: 14 окт 2012, 23:48
Не в сети

Зарегистрирован: 06 окт 2011, 16:29
Сообщения: 286
Благодарил (а): 3 раз.
Поблагодарили: 7 раз.

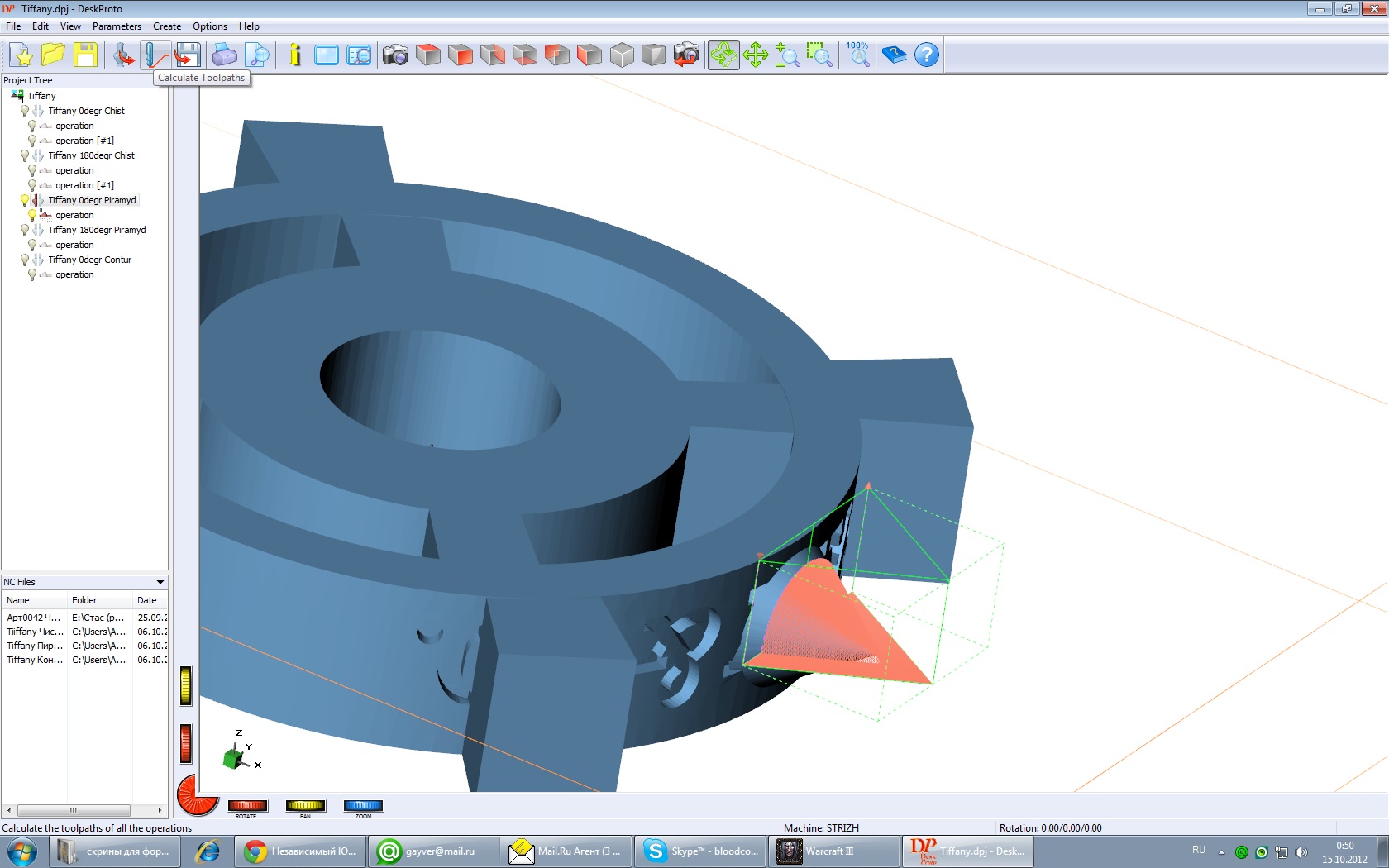

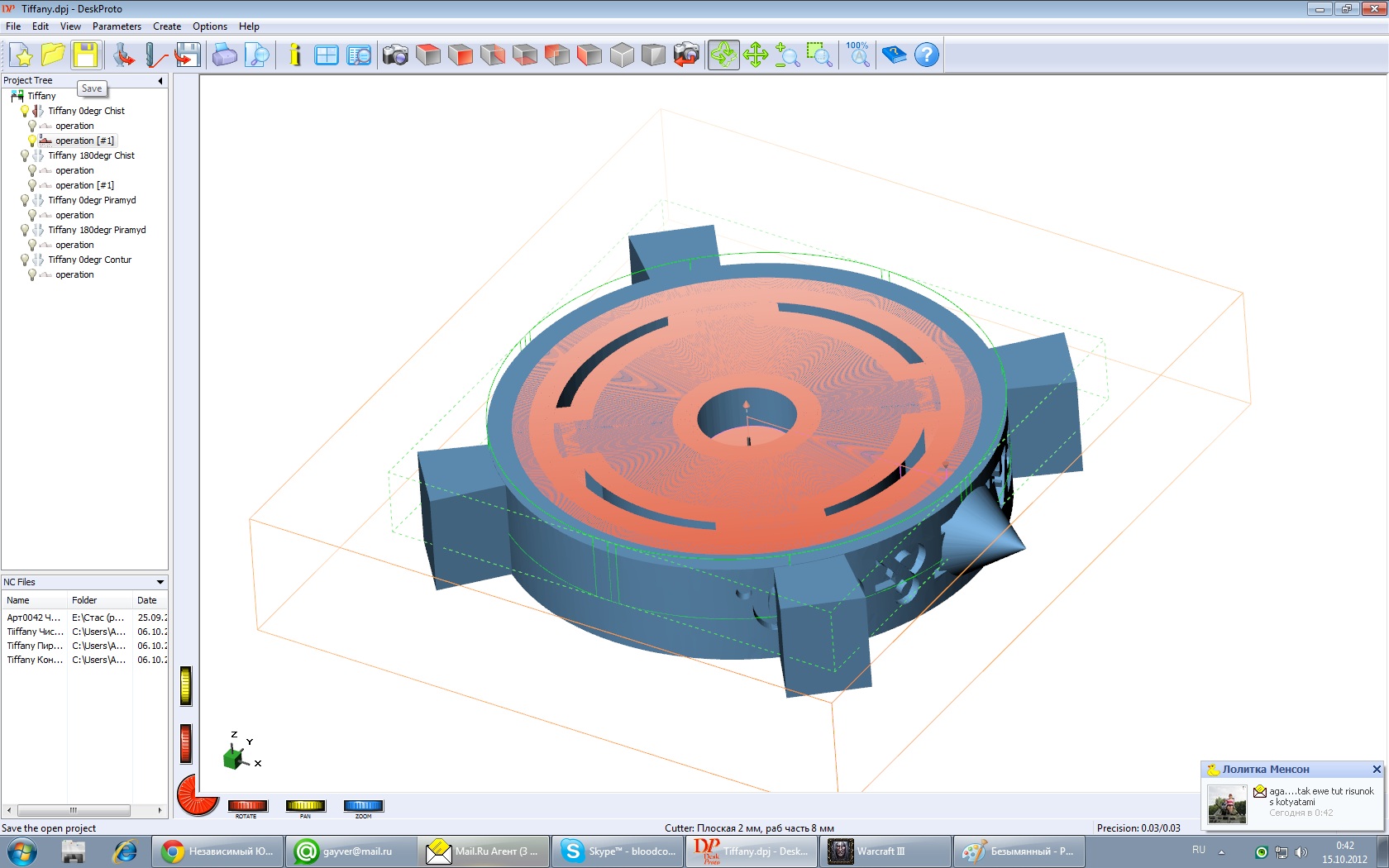

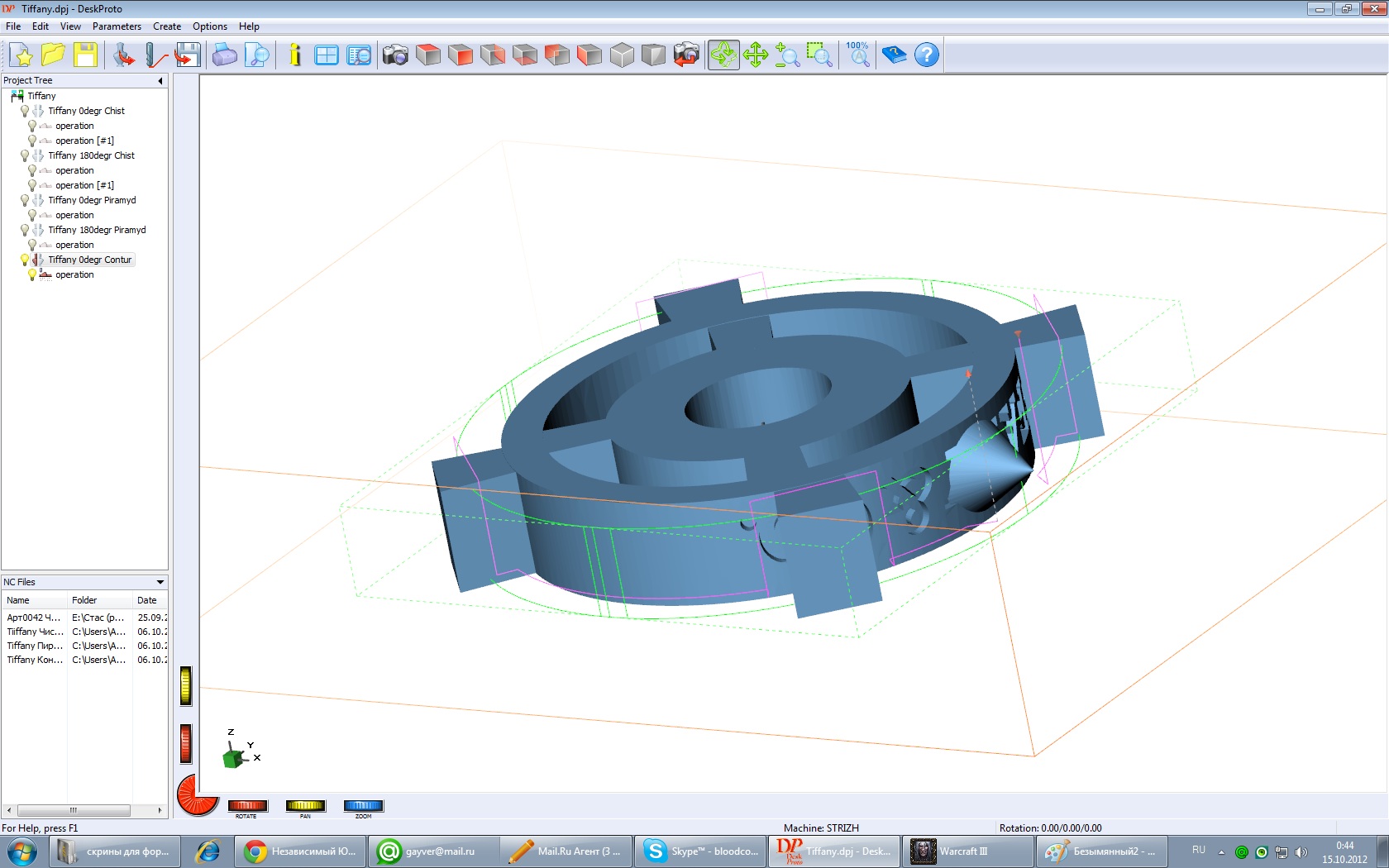

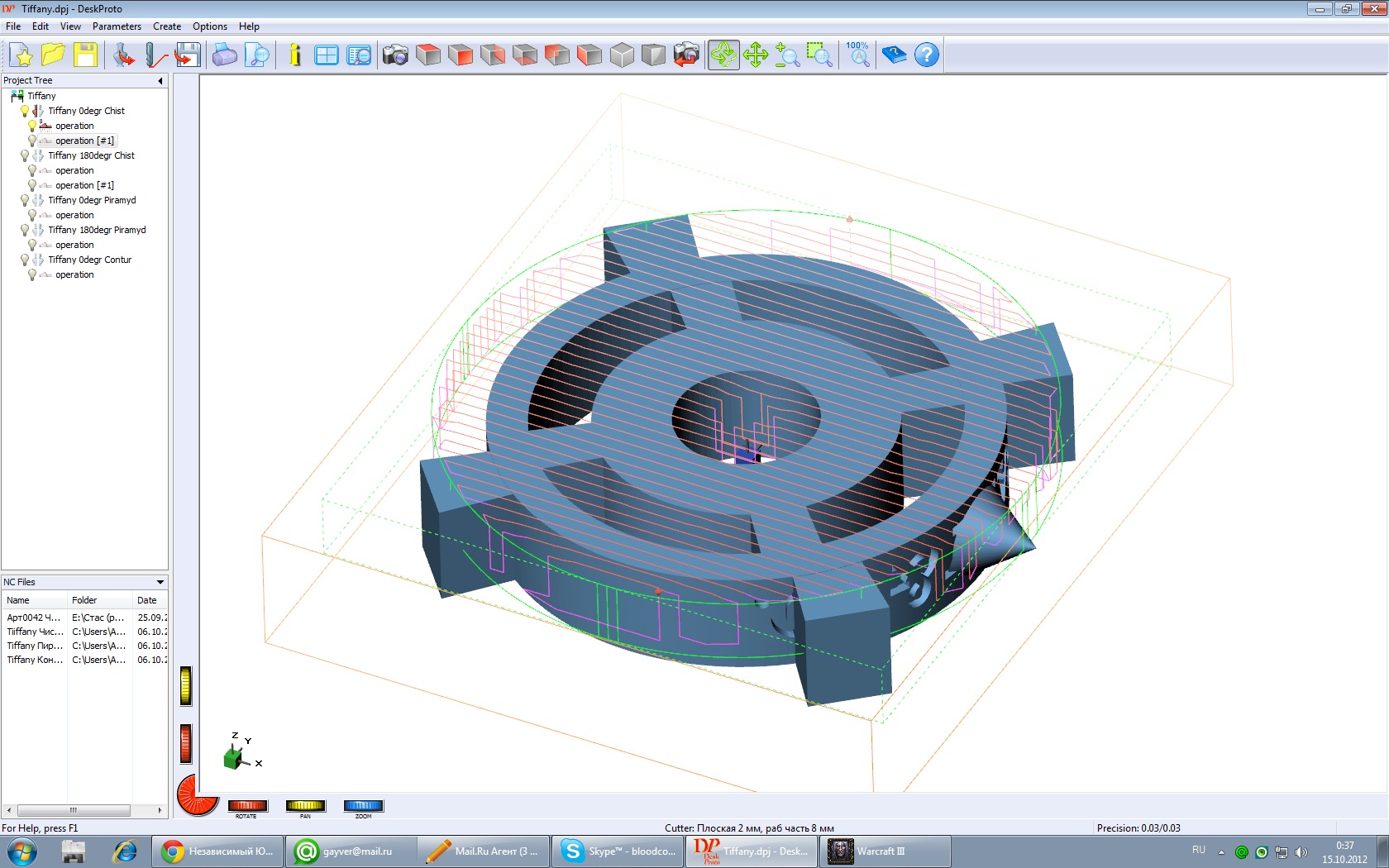

тут 4 скрина. 1 черновой проход, второй чистовой(этой же фрезой.плоская 2 мм фреза), пирамидку для базирования шурупом, контур 1 мм плоской. Примерно так. Там можно фрезы кончно менять.


Вложения:
Безымянный.jpg [ 400.14 КБ | Просмотров: 3478 ]
Безымянный1.jpg [ 316.72 КБ | Просмотров: 3478 ]
Безымянный2.jpg [ 277.36 КБ | Просмотров: 3478 ]
Безымянный3.jpg [ 260 КБ | Просмотров: 3478 ]
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#44  Сообщение Добавлено: 15 окт 2012, 09:06
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
ravant писал(а):
а может это показан путь центра фрезы? т.е. оси вращения? а не выбранный материал? и всё там нормально дорезает?


Конечно ПУТЬ.
Что иначе может означать toolpath (отдельно гуглить tool и path)

Удаленный материал показывает симуляция...

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#45  Сообщение Добавлено: 15 окт 2012, 10:26
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Black Diamond писал(а):
тут 4 скрина. 1 черновой проход, второй чистовой(этой же фрезой.плоская 2 мм фреза), пирамидку для базирования шурупом, контур 1 мм плоской. Примерно так. Там можно фрезы кончно менять.


А эээ... контур внутри есть какой-то ? Не пойму.
Ступенек-засечек не остается ?

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

Black Diamond
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#46  Сообщение Добавлено: 15 окт 2012, 12:48
Не в сети

Зарегистрирован: 06 окт 2011, 16:29
Сообщения: 286
Благодарил (а): 3 раз.
Поблагодарили: 7 раз.
Контура внутри нет. Там чистовой работает 2 мм фреза, ничего не остается.Как бы...идеальная внутренняя поверхность.ПОэтому внутри смысла проходить нет. Да и 1 мм фрезы, которую я использую для контура раб.часть всего 3 мм...а 2 мм у меня есть и на 12 мм в длину...но обычно я пользуюсь 8 милиметровой.
Вернуться к началу
 Профиль

Black Diamond
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#47  Сообщение Добавлено: 15 окт 2012, 13:07
Не в сети

Зарегистрирован: 06 окт 2011, 16:29
Сообщения: 286
Благодарил (а): 3 раз.
Поблагодарили: 7 раз.
:lol: ой.тока щас посмотрел..у меня там варкрафт еще открыт....это я иногда балуюсь :oops:
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#48  Сообщение Добавлено: 15 окт 2012, 13:20
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Black Diamond писал(а):
Контура внутри нет. Там чистовой работает 2 мм фреза, ничего не остается.Как бы...идеальная внутренняя поверхность.ПОэтому внутри смысла проходить нет. Да и 1 мм фрезы, которую я использую для контура раб.часть всего 3 мм...а 2 мм у меня есть и на 12 мм в длину...но обычно я пользуюсь 8 милиметровой.


Чистовой там по какой стратегии ?

ЗЫ. на скриншотах лучше жестко загрублять расстояние между путями, тогда их видно.

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

Black Diamond
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#49  Сообщение Добавлено: 15 окт 2012, 15:18
Не в сети

Зарегистрирован: 06 окт 2011, 16:29
Сообщения: 286
Благодарил (а): 3 раз.
Поблагодарили: 7 раз.
я не знаю, как жестко загрубить:( Стратегия эта...циркулар называется:)шаг 0.6..очень гладенько выглядит:)
Вернуться к началу
 Профиль

master
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#50  Сообщение Добавлено: 21 окт 2012, 00:40
Не в сети

Зарегистрирован: 19 авг 2012, 00:26
Сообщения: 110
Благодарил (а): 2 раз.
Поблагодарили: 1 раз.
Цитата:
master
Эээээ.... А пробовали резать то? Или остановились увидев недолёт в стратегии)? Я прям не знаю, даже порезал для пробы - все нормально режет... в отображении траектории и должно быть так, отображение считается по центру инструмента, соответственно по 0,5 на сторону ....


Да вы правы, когда зарезал хоть в ДП и были какие то пропуски в восковки все правильно. Видать ДП действительно показывает центр инструмента.
