Элементарно! В описании фрезы указывайте нужную длину рабочей части.
За один проход глубже не пойдет.

Спасибо, сегодня попробую и отпишусь.
Сильно понравился мне дескпрото. И он (дескпрото) как то более наглядней делает УП для СТРИЖА.
В RhinoCAM чего-то пока не разобрался с подъёмами при перевороте рамки. Вернее в самой программе они есть, а Mach как то не видит их.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Спасибо........тоже вариант.......попробую!

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

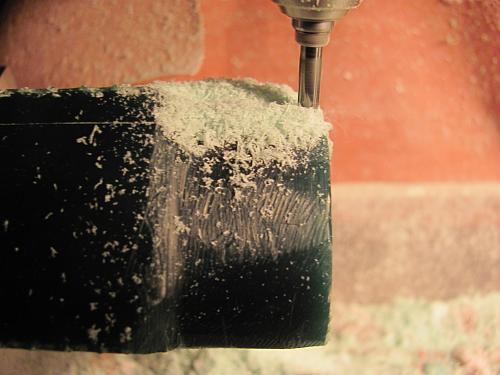

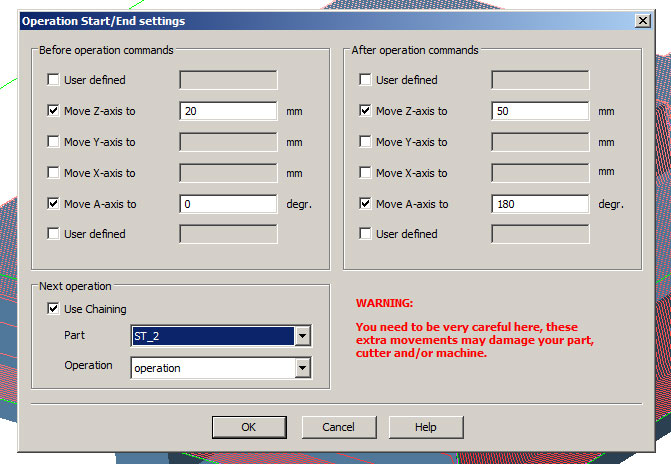

Вот когда надо бы переживать за шуруп;)
(Как там пишут в таких случаях.."Повторение на ваш страх и риск"...или ... "не пробуйте повторить это" ..)

Просидел с DP несколько дней.....перепробовал варианты

NKFO....писал
ограничить съём за один проход
Элементарно! В описании фрезы указывайте нужную длину рабочей части.
За один проход глубже не пойдет.
SVP...писал
На следующей странице. Где movement.
Естественно при одном проходе этого нет... зачем бы ей пытаться избегать препятствий итп при одном проходе...

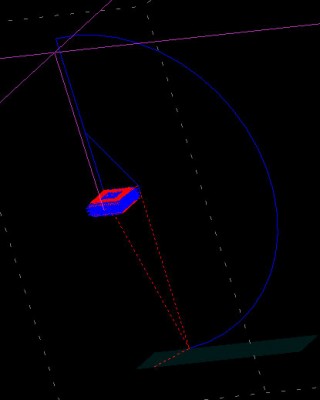

Так ни чего и не вышло....всё те же лишние движения фрезы СКР-1.

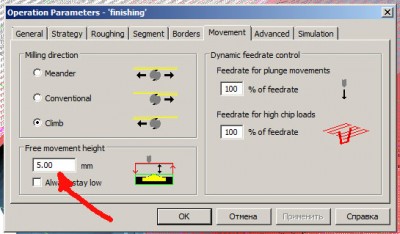

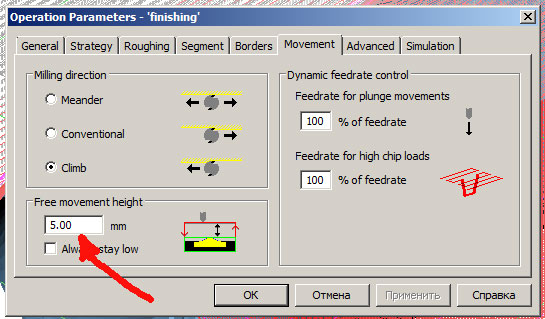

На этот подъём влияет цифра в окне.....СКР-2 (прошу учесть, что моя проблема возникала при создании нескольких проходов)
Я перестал пользоваться этой вкладкой, создал отдельно четыре операции две с одной стороны потом переворот на 180 градусов и две операции с другой стороны.
Поворот создал отдельно....СКР-3
Всё получилось!!!!!

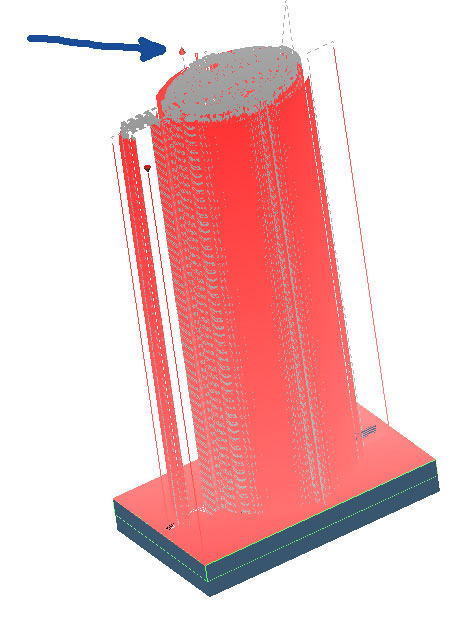

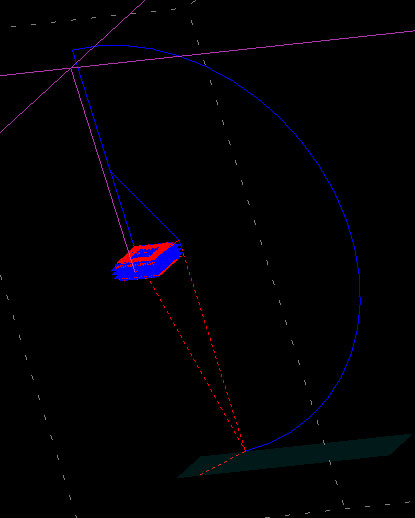

Вот пути инструмента в MACH.........СКР-5.

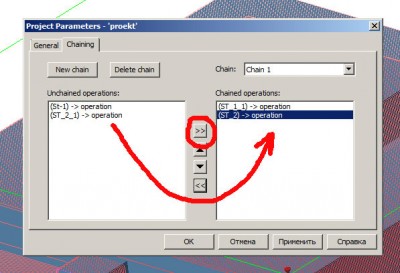

Единственный нюанс....при сохранении траектории в DP в начале сохранялись не все четыре операции, а только две. Одна с одной стороны, другая с другой. Всё это исправил на вкладке СКР-4.
При помощи стрелочки перенёс не достающие операции в правое окно.
Почему DP их так распределил по умолчанию........я не понял.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

Давайте отделим мух от котлет.
1. Длина на которую могла бы врезаться фреза (в установках фрезы) лучше бы была бы актуальной.
Т.е. её лучше не трогать.
2. Для уменьшения съема за проход служит настройка с экрана
resources/skrin-3/467 (0.5 у вас стоит)
3. Логика работы того, что вы пытаетесь исправить на "СКР-2" направлена на то, чтобы по возможности
не резать лишний материал. Грубо говоря вы можете указать как высоко поднимать фрезу в местах, где
вы не собираетесь ничего резать.

Можете попробовать always stay low
В любом случае устраивать кучу операций без нужды - это путь к геморою.

4. Операции как вы уже обнаружили в цепи сами не объединяются. В этом есть некая логика в общем-то,
цепей может быть и не одна... обратите внимание, что собирая цепи, вы должны сами позаботиться
об операциях ухода в безопасную позицию для переворота итп. Рекомендую в шаблок любой операции
вставить в самое начало Z50. Это сэкономит вам некоторое кол-во фрез.
Потери на подъем в 50 микроскопические. Единственный момент, с очень длинными фрезами 50 может
быть и многовато.

_________________
хороший боцман любой обмер совершает веслом.

igor

igor, разобрались с обработкой в несколько проходов? Было бы интересно и полезно узнать решение этого вопроса. Сам пробовал, по разному напрягают поднятия фрезы на безопасную высоту в 50мм в некоторых местах обработки.

Я решил работать в RhinoCam. В ДП больше не делаю УП.

_________________
"СТРИЖ" и "PLRA4"
Rhino, RhinoCam, Matrix, ZBrush, MAYA.

В принципе, эти проходы лечатся через одно место. Это место не имеет отношения к анатомии человека, а имеет непосредственное отношение к настройкам УП в ДП.

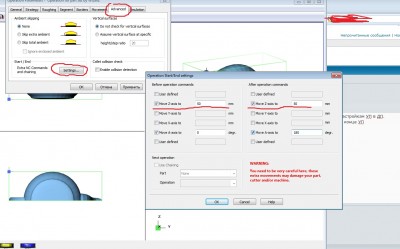

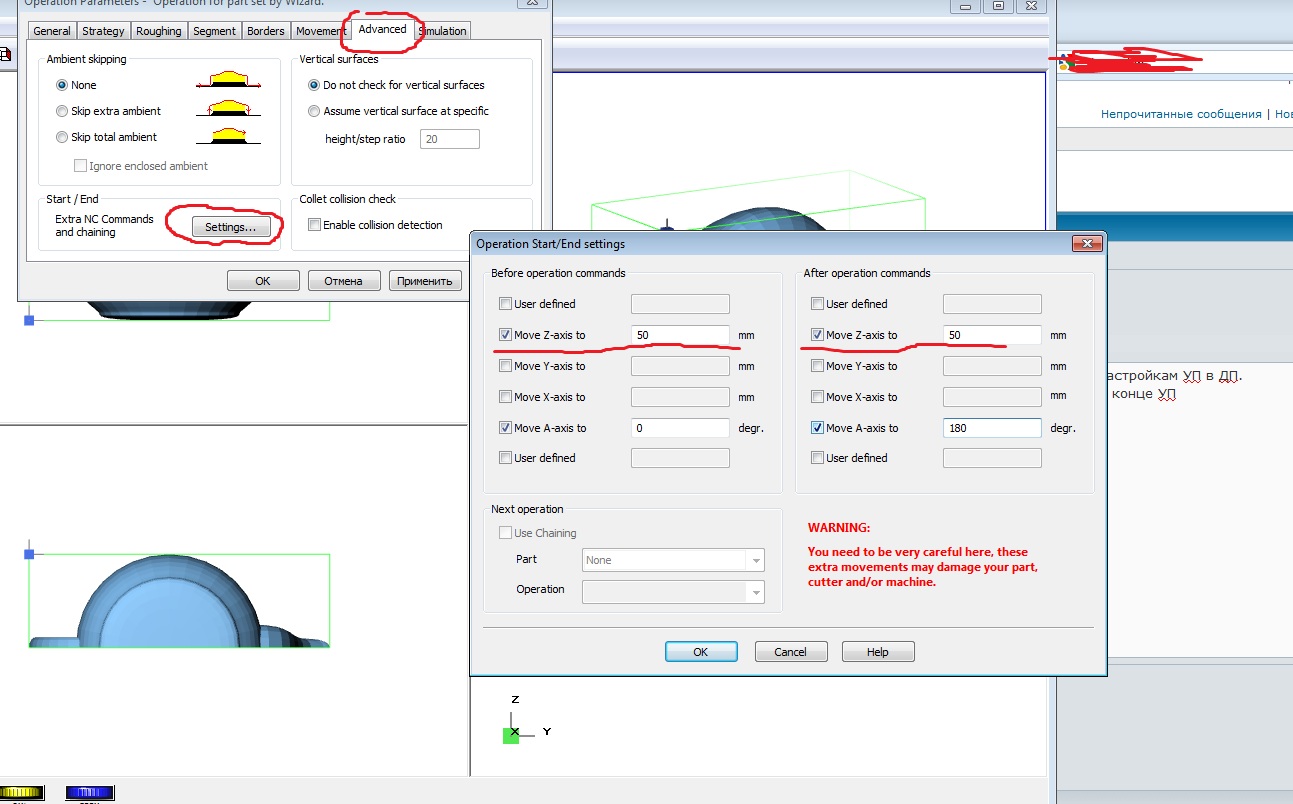

Что делаем - ставим безопасную высоту на 0, а в настройках каждой УП прописываем поднятие фрезы, к примеру на 50мм в начале и конце УП.

Спасибо Виг, все получилось. Заодно и разобрался с поворотом на 180 при фрезеровке по 2 сторонам. Только все равно не понятно почему прописывание поворота не происходило автоматически без прописывания в Operation End/Start .
