savos61
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#11  Сообщение Добавлено: 09 мар 2012, 12:29
Не в сети

Зарегистрирован: 06 мар 2011, 00:34
Сообщения: 46
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
в общем то вся движуха идет уже в маче
тк уп уже загружена
Вернуться к началу
 Профиль

Loix
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#12  Сообщение Добавлено: 09 мар 2012, 13:44
Не в сети
Аватара пользователя

Зарегистрирован: 24 сен 2011, 21:42
Сообщения: 186
Благодарил (а): 6 раз.
Поблагодарили: 19 раз.
см. атач... после всего, ставиш на вторую часть(которая180) "У" полученный в первой части но с отрицательным значением. Делать на самом деле проще чем объяснить. Может у кого другие варианты есть...


Вложения:

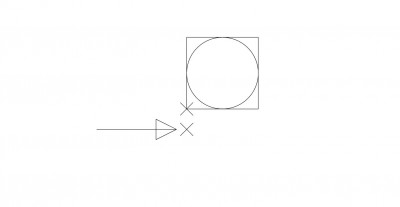

Комментарий к файлу: Ставим точку на "custom" и к тому значению что там уже есть прибавляем смещение от нуля которое выяснили в маче. тоесть получаем смещение от машинного нуля...
4.jpg [ 27.72 КБ | Просмотров: 3241 ]

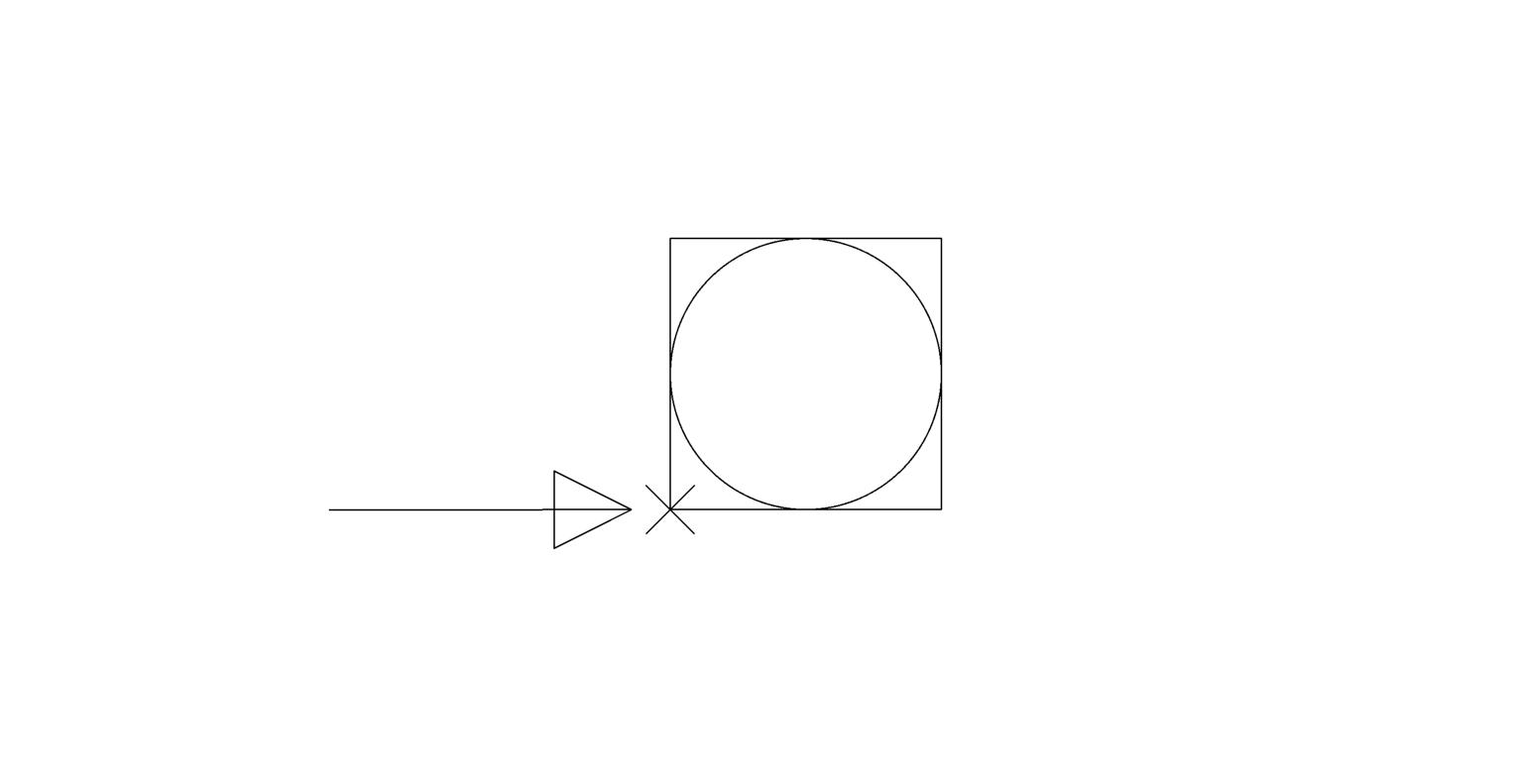

Комментарий к файлу: в Дескпрото загружаем геометрию которую нужно резать и в "translate" ставим точку на "to positive x&y part geometry".
3.jpg [ 26.96 КБ | Просмотров: 3241 ]

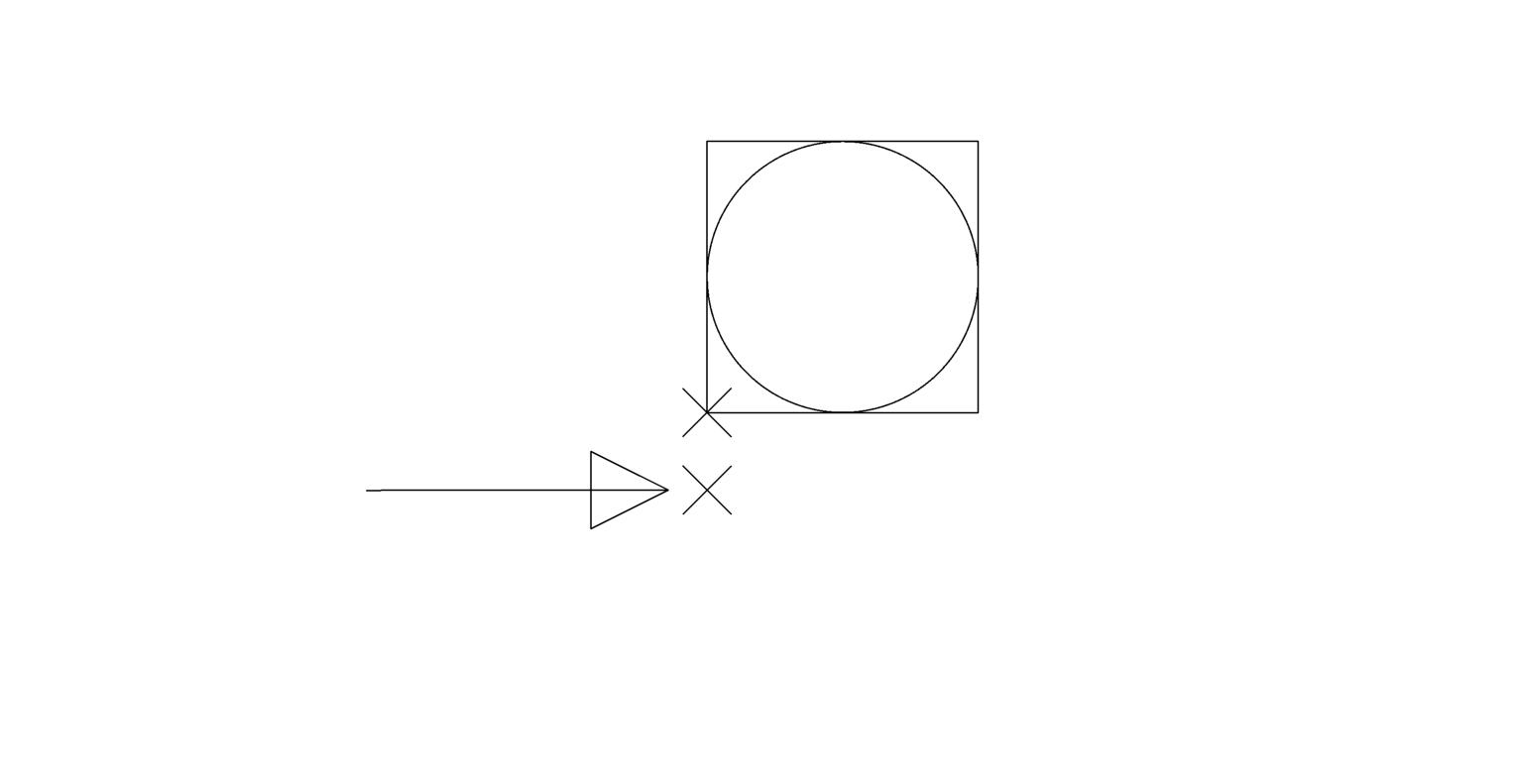

Комментарий к файлу: Условно станок в нулях, отводим фрезу по У к месту которое нужно использовать. получаем смещение по У.
2.jpg [ 37.34 КБ | Просмотров: 3241 ]

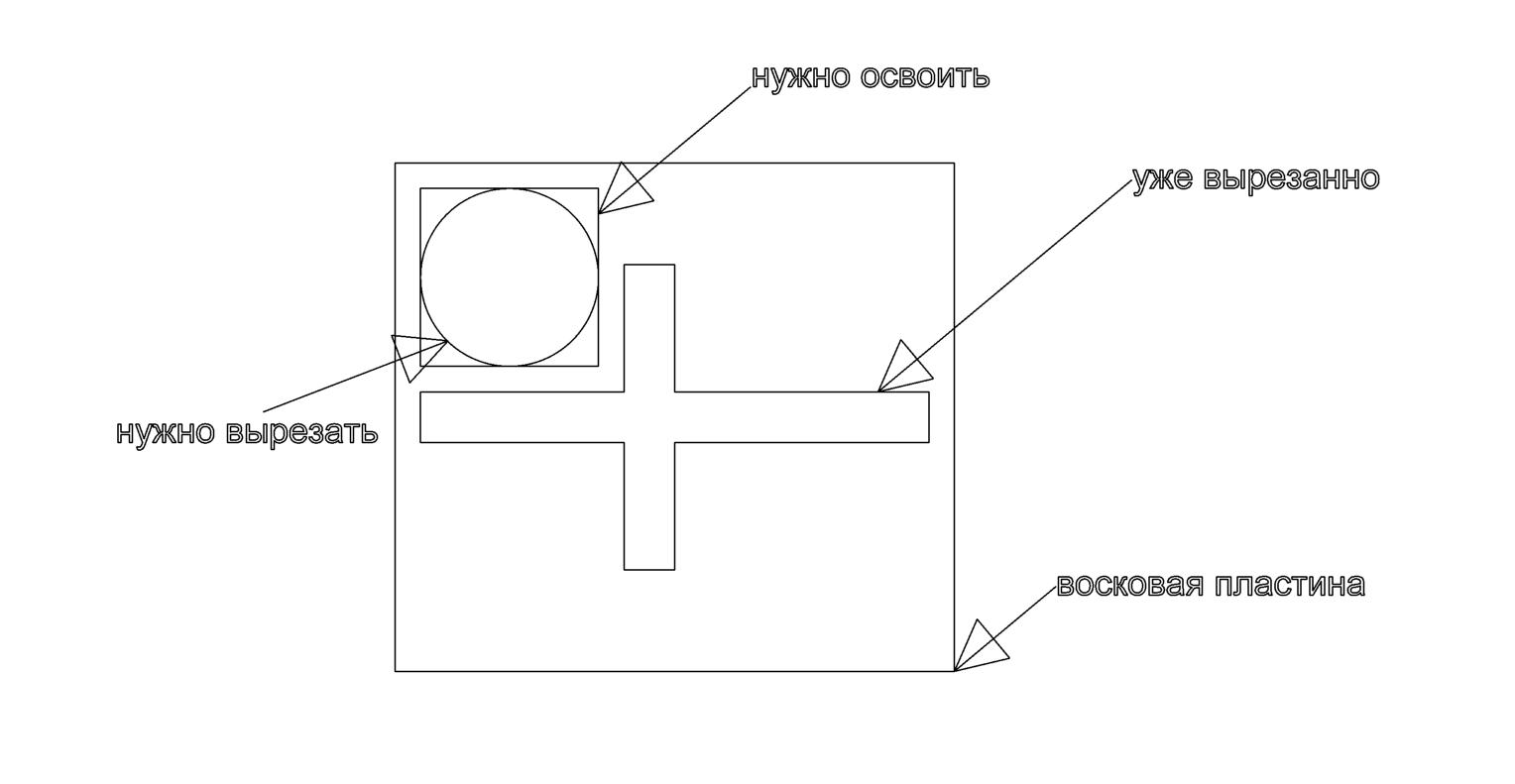

Комментарий к файлу: Берём любую восковую пластину с свободным местом куда теоретически воткнётся деталь которую нужно вырезать, ставим в станок.
1.jpg [ 50.61 КБ | Просмотров: 3241 ]

_________________
Пластмассовый мир победил
Вернуться к началу
 Профиль

savos61
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#13  Сообщение Добавлено: 09 мар 2012, 13:57
Не в сети

Зарегистрирован: 06 мар 2011, 00:34
Сообщения: 46
Благодарил (а): 1 раз.
Поблагодарили: 0 раз.
понял - отталкиваться от восковой пластины на которую хочу поместить модель
буду пробовать
спасибо за развернутый и детальный ответ
Вернуться к началу
 Профиль

Loix
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#14  Сообщение Добавлено: 09 мар 2012, 14:00
Не в сети
Аватара пользователя

Зарегистрирован: 24 сен 2011, 21:42
Сообщения: 186
Благодарил (а): 6 раз.
Поблагодарили: 19 раз.
так полезная площадь больше... меньше угара на распиловку пластин и тд и тп...

_________________
Пластмассовый мир победил


За это сообщение автора Loix поблагодарил: savos61 (09 мар 2012, 14:09)
  Рейтинг: 16.67%
Вернуться к началу
 Профиль

giki
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#15  Сообщение Добавлено: 02 апр 2012, 12:41
Не в сети

Зарегистрирован: 02 апр 2012, 11:27
Сообщения: 10
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Всех приветствую ! я начинающий пользователь "стрижа ", установил desk proto 4.1 в нем неактивна стратегия- rotation axis milling . Подскажите где взять ? или как долечить ? (с desk proto 5 trial - тож самое ) Заранее спасибо .
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#16  Сообщение Добавлено: 02 апр 2012, 13:15
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
Включить в Part наличие круговой обработки (на первой страничке).
Убедиться, что установленная "машина" тоже её поддерживает.
Если не помогает - приложить скриншоты создав отдельную тему
с внятным заголовком итп.

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

giki
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#17  Сообщение Добавлено: 02 апр 2012, 15:03
Не в сети

Зарегистрирован: 02 апр 2012, 11:27
Сообщения: 10
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
SVP писал(а):
Включить в Part наличие круговой обработки (на первой страничке).
Убедиться, что установленная "машина" тоже её поддерживает.
Если не помогает - приложить скриншоты создав отдельную тему
с внятным заголовком итп.

Можно показать на скриншоте - где включить в part круговую обработку и выбор "машины" в DP

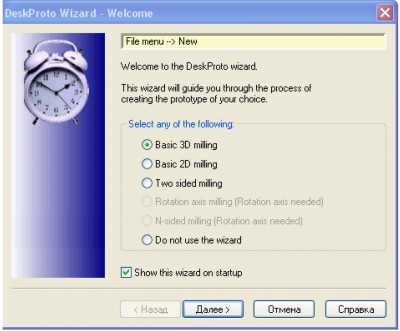

на скриншоте desk proto vizard - не активен выбор стратегии поворотом.Спасибо за ответ.


Вложения:
1_01.jpg [ 152.55 КБ | Просмотров: 3171 ]
Вернуться к началу
 Профиль

SVP
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#18  Сообщение Добавлено: 02 апр 2012, 15:34
Не в сети
Администратор

Зарегистрирован: 07 дек 2010, 17:03
Сообщения: 3516
Откуда: Москва
Благодарил (а): 15 раз.
Поблагодарили: 89 раз.
На этом скриншоте нету.
Попробуйте не пользоваться визардом.
Скорее всего машина по умолчанию не имеет оси А.
Все эти параметры легко редактируются в соответствующей part и operation.

_________________
хороший боцман любой обмер совершает веслом.
Вернуться к началу
 Профиль

giki
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#19  Сообщение Добавлено: 02 апр 2012, 15:39
Не в сети

Зарегистрирован: 02 апр 2012, 11:27
Сообщения: 10
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Спасибо, буду изучать.
Вернуться к началу
 Профиль

Loix
 Заголовок сообщения: Re: помогите с ДП-5
Номер сообщения:#20  Сообщение Добавлено: 02 апр 2012, 22:10
Не в сети
Аватара пользователя

Зарегистрирован: 24 сен 2011, 21:42
Сообщения: 186
Благодарил (а): 6 раз.
Поблагодарили: 19 раз.
giki писал(а):
я начинающий пользователь "стрижа "


Вложения:

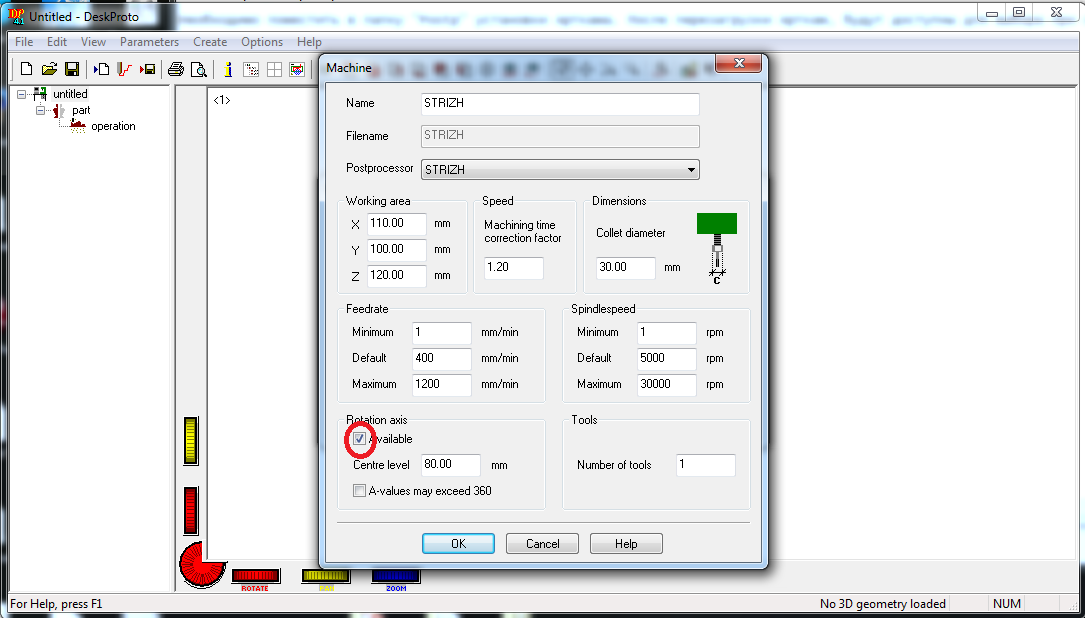

Комментарий к файлу: Options> library of machines
Безымянный.png [ 122.46 КБ | Просмотров: 3154 ]

_________________
Пластмассовый мир победил
