Переворот автоматом

SVP

Bob писал(а):

А я понял. Она же free movement height, то есть где гарантированно нет матерьяла - чтобы не споткнуться.
Как говорят в наша-раша, "поздrавляю, пrеступление raскrыто" ©

Вот его делать 50 не надо

.
Потому, как "случись какая дырка", устанет у вас ездить башка в эти +50...
Я вообще ставлю "always stay low". У нас чай не сталь, пусть лучше срежется лишнее.
Но это не всегда, конечно, оправдано.

igor

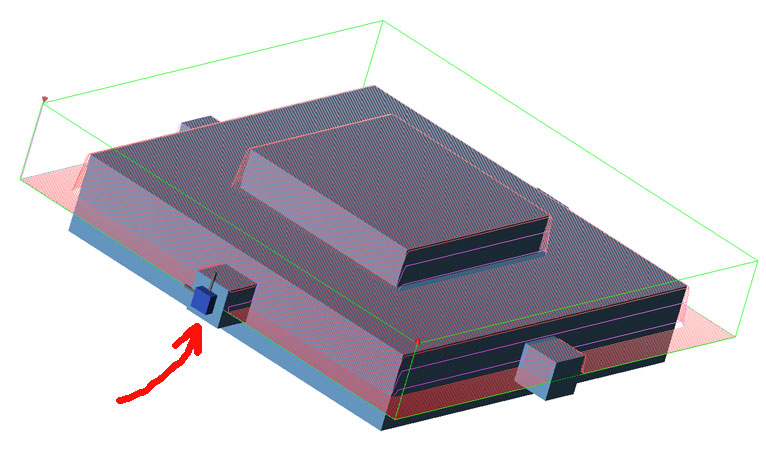

Для переворота автоматом, я ставлю знак центра в левый центр заготовки. Вроде как логично для оси поворота.
Первый рисунок.

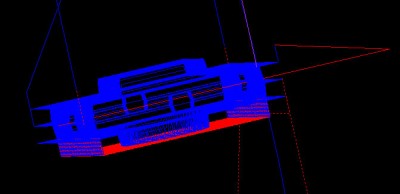

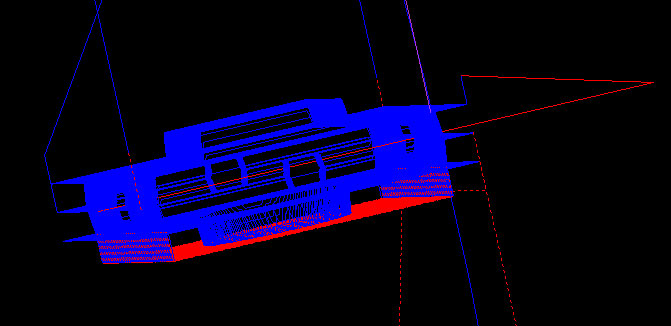

При просмотре траекторий в MACH...видно что фреза начинает своё движение именно с этой точки, т.е. она сразу врезается в заготовку, потом выходит на заданную высоту (проходя так же по заготовке) и только потом начинает резать там где положено. Рисунок 2.
Подскажите как поступать в таком случае?
Спасибо.

NKFO

Скриншот постпроцессора в DeskProto покажи.
Options-Library of postprocessors-как там Стриж называется))-вкладка Start/End
Скорее всего там.
Пару фрез я так загубил на МАКСе
И есчё! Суппорты нужно рисовать с моделью. Тех средств, что есть в ДП не достаточно.

igor

NKFO писал(а):

Скриншот постпроцессора в DeskProto покажи.
Options-Library of postprocessors-как там Стриж называется))-вкладка Start/End
Скорее всего там.
Пару фрез я так загубил на МАКСе
И есчё! Суппорты нужно рисовать с моделью. Тех средств, что есть в ДП не достаточно.

Про суппорты я знаю, это просто экспериментальная моделька, я учился на ней.

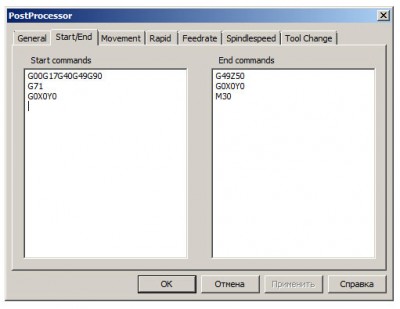

Скрин показываю.

NKFO

В окне слева (старт программы) строка G0X0Y0, что в переводе на русский - с максимальной скоростью в координаты X0 Y0
Да и в окне END та же кака.
Меняем её на безопасную, например G1X20Y0 или ваще удаляем на фих.
Но, лучше не удалять, потому что программа при круговой обработке отрубает Y совсем и если его к нулю не подвести, может резать воздух рядом с деталью.

igor

NKFO писал(а):

В окне слева (старт программы) строка G0X0Y0, что в переводе на русский - с максимальной скоростью в координаты X0 Y0
Да и в окне END та же кака.
Меняем её на безопасную, например G1X20Y0 или ваще удаляем на фих.
Но, лучше не удалять, потому что программа при круговой обработке отрубает Y совсем и если его к нулю не подвести, может резать воздух рядом с деталью.

Я думал как то по Z надо менять. По вашему попробовал, теперь фреза будет проходить по прямой через всю деталь из той же точки что была в DP. Может мне это надо на самом станке делать когда выставляю ноли по осям?

b-force

igor писал(а):

Для переворота автоматом, я ставлю знак центра в левый центр заготовки. Вроде как логично для оси поворота.
Первый рисунок.
При просмотре траекторий в MACH...видно что фреза начинает своё движение именно с этой точки, т.е. она сразу врезается в заготовку, потом выходит на заданную высоту (проходя так же по заготовке) и только потом начинает резать там где положено. Рисунок 2.
Подскажите как поступать в таком случае?
Спасибо.

Я при работе на поворотке ставлю начало на середину заготовки(в рино оцентровую равноудалёно от нуля), обязательно указываю сегмент обработки, и сегмет отрезки лишнего

NKFO

igor писал(а):

Я думал как то по Z надо менять. По вашему попробовал, теперь фреза будет проходить по прямой через всю деталь из той же точки что была в DP. Может мне это надо на самом станке делать когда выставляю ноли по осям?

Это я уработался... простите!
Конечно по Z!
Выложи какую нибудь простенькую УП или сам посмотри начало и конец программы. Есть там Z0 или нет?
А потом уже найдем откуда он.

ТАК! Мужчина!

Визуализация пути в MUCH походу свыебразная.
В ДескПрото показывает начало и конец пути. Никакого перемещения в нули там нет!!!
Смотрим скриншот из ДП

igor

b-force писал(а):

Я при работе на поворотке ставлю начало на середину заготовки(в рино оцентровую равноудалёно от нуля), обязательно указываю сегмент обработки, и сегмет отрезки лишнего

У меня в принципе так и есть в рино. Сейчас попробовал поставил в DP центр по центру

Теперь просто фреза так же выходит через заготовку но уже из центра заготовки. Может это всё таки решается на самом станке?
Хотя MACH же рисует всё как будет.......чего то я совсем запутался :roll:

Я только немного не понял про сегмент отрезки лишнего.

igor

NKFO писал(а):

igor писал(а):

Я думал как то по Z надо менять. По вашему попробовал, теперь фреза будет проходить по прямой через всю деталь из той же точки что была в DP. Может мне это надо на самом станке делать когда выставляю ноли по осям?

Это я уработался... простите!
Конечно по Z!
Выложи какую нибудь простенькую УП или сам посмотри начало и конец программы. Есть там Z0 или нет?
А потом уже найдем откуда он.

ТАК! Мужчина!

Визуализация пути в MUCH походу свыебразная.
В ДескПрото показывает начало и конец пути. Никакого перемещения в нули там нет!!!
Смотрим скриншот из ДП

Да.....скорее всего это и есть истина!
Я в холостом прогоне MACH ставлю все координаты в 0....вот он от туда и рулит.
Сейчас изменил Z (в MACH).....и фреза кажется пошла с положенной точки!
Извеняйте за глупые вопросы.
