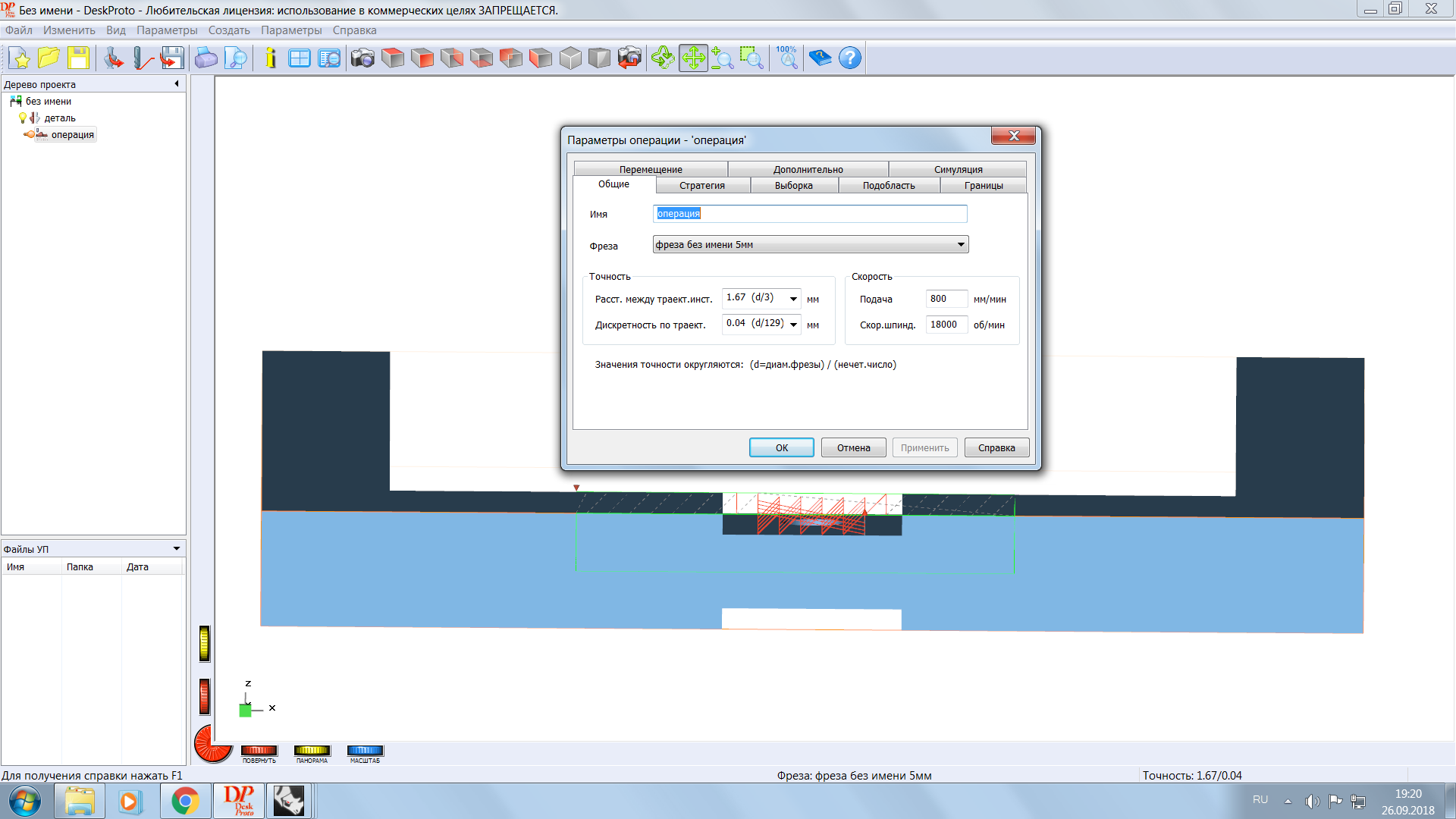

Паз 14 мм, фреза 5 мм, какое было расстояние между траекториями ? и какой ширины получился паз?

Если я в чем то не прав, сори.
Буду еще пробовать, по результату отпишусь.
Всем спасибо!

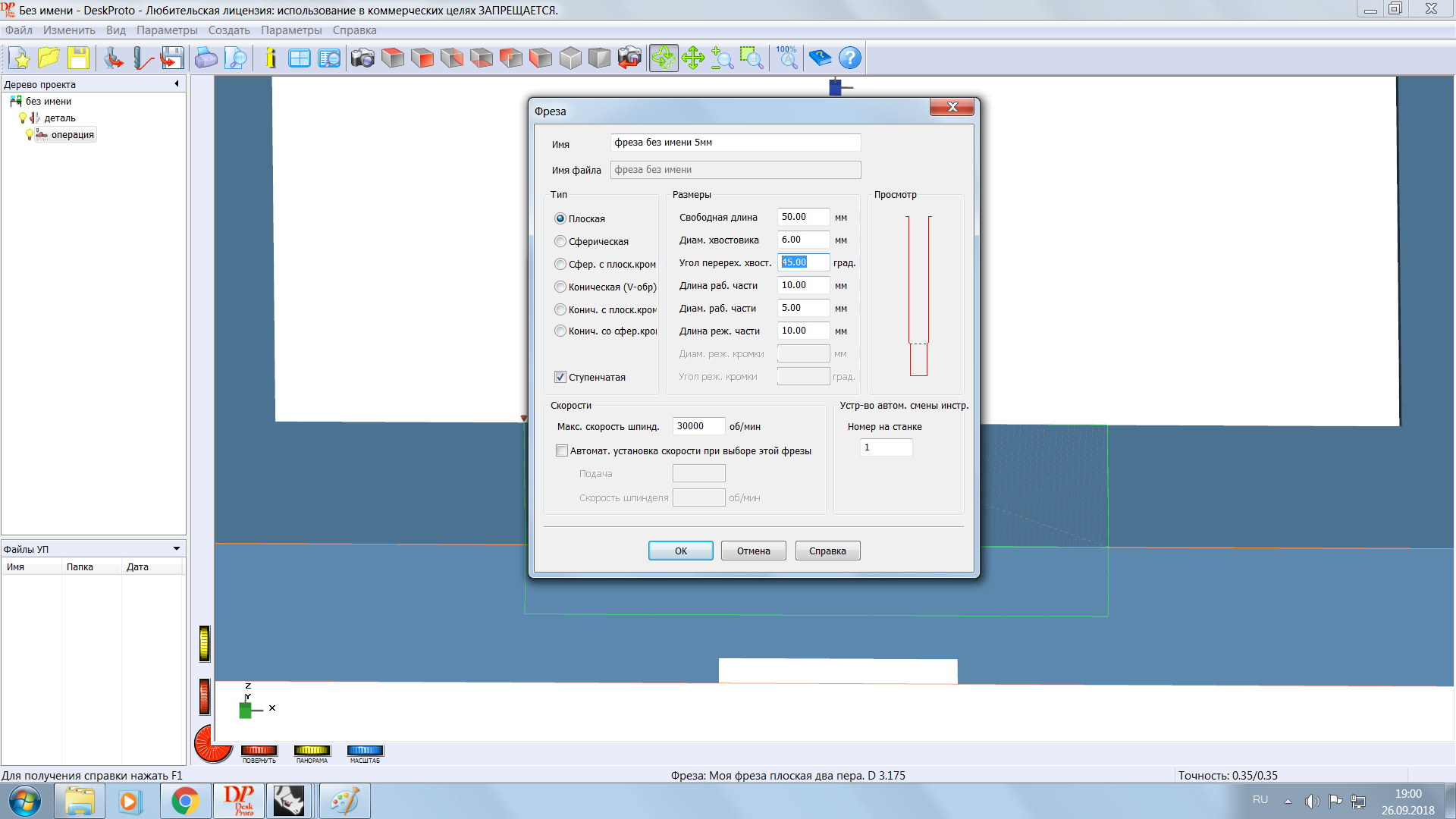

Такие параметры фрезы были настроены.

Много ошибок в настройках. Но главное стратегия фрезеровки!
Попробую объяснить в чем проблема. Судя по картинкам, область обработки у вас больше кармана в обе стороны. Программа рассчитывает растр от начала и до конца. Расстояние между траекториями, в начале и конце, могут быть меньше установленного. Но посредине расстояние между ними согласно установленному. Так вот. При достижении "кармана" траектория не опустится вниз , если расстояние до края "кармана" меньше радиуса инструмента. Надеюсь понятно написал.
Теперь, как бы это резал Я. Основную плоскость растром. Хотя есть варианты. Карман и "дырку" 2D по векторам. Далее обрезал по вектору наружный контур. Немного не дорезая до дна.

Pinot,спасибо за рассуждения в данном вопросе.
Завтра попробую на работе еще раз, а точнее продолжу, так как, заготовка осталась в станке и деталь нужно вырезать и доделать до конца.
Те картинки которые я выложил они немного отличаются от того файла который я резал изначально.
Режу я кронштейн из алюминия,толщина самого изделия по Z-9 мм заготовка имеет толщину Z-12 мм.
Соответственно мы имеем сьем лишнего металла с каждой стороны по 1.5 мм вот потому я и взял фрезу 5 мм дабы ускорить процесс.
По плану все так и было как Вы советуете, ну или почти так)
Я хотел одной фрезой все снять с верху добравшись до самого изделия ну и думал, что карман пройдет до кучи,так как, по всем параметрам фреза 5мм проходила с запасом.
Потом по вектору вырезать отверстие на всю глубину,перевернуть заготовку,все снять как и в первом случаи и потом по вектору все обрезать.
Ну естественно отверстие и обрезка другой фрезой.
Как то так.
